Дизели Д-50 и Д-50Л. Воздухоочиститель

Воздухоочиститель (фиг. 13) состоит из корпуса 4, головки 7, центральной трубы 8 и поддона 32.

На центральной трубе хомутом 27 закреплен неразборный центробежный фильтр грубой очистки воздуха, уплотняемый резиновым кольцом 26.

Внутри корпуса воздухоочистителя между опорными обоймами 5, отлитыми из капрона, установлены два фильтрующих элемента 29, 30 из капроновой щетины. Фильтрующие элементы с опорными обоймами удерживаются в корпусе замковой обоймой 3, завальцованной в нижней части корпуса. Корпус воздухоочистителя с фильтрующими элементами в процессе эксплуатации разборке не подвергается.

Для направления потока воздуха на фильтрующие элементы к поддону приварена чашка 33. Уплотнение поддона и корпуса воздухоочистителя осуществляется резиновым кольцом 1.

Воздухоочиститель в сборе с помощью хомута и кронштейна крепится к головке цилиндров.

Очистка воздуха производится следующим образом.

Воздух под действием разрежения, создаваемого поршнями двигателя при такте впуска, поступает внутрь корпуса фильтра грубой очистки через имеющиеся в нем отверстия 14 и, проходя между лопастями завихрителя

13, получает вращательное движение. Под действием центробежной силы частицы пыли отбрасываются к

стенкам корпуса и через две щели 24 в нижней его части выбрасываются наружу.

Очищенный от наиболее крупных частиц пыли воздух поступает в центральную трубу и движется по ней вниз. У выхода из трубы, в нижней части ее, воздух ударяется о масло, находящееся в чашке поддона воздухоочистителя. При этом воздух резко меняет направление движения и проходит через фильтрующие элементы 29, 30. При резком изменении направления движения из воздуха выпадает часть пыли, которая, соединившись с маслом, остается в поддоне воздухоочистителя. Оставшаяся пыль оседает на фильтрующих элементах.

Пройдя фильтрующие элементы, воздух через впускной трубопровод и каналы в головке цилиндров поступает в цилиндры двигателя.

На фильтре грубой очистки воздуха сверху устанавливается специальный клапан для аварийной остановки двигателя. При необходимости нажимают клапан вниз до упора. Клапан перекроет доступ воздуха в цилиндры, и двигатель остановится.

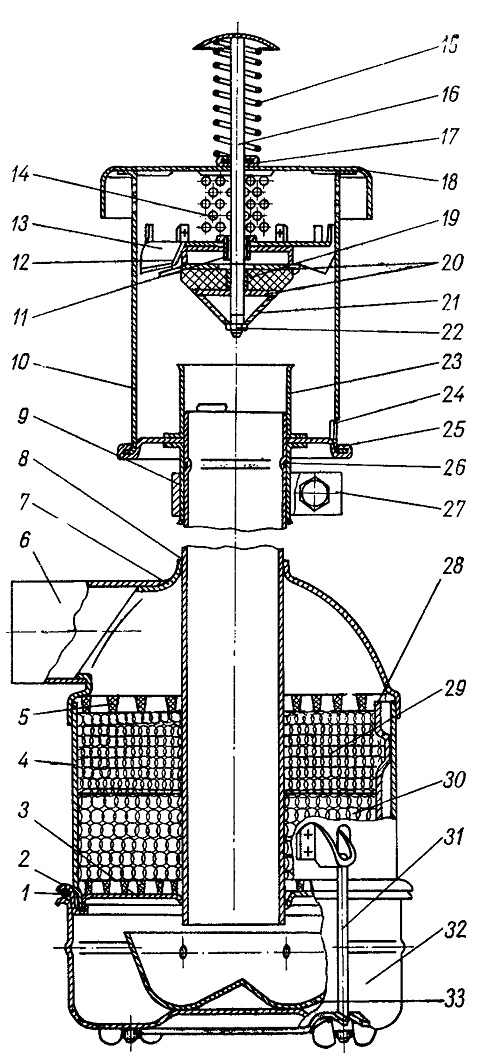

Фиг. 13. Воздухоочиститель:
1—уплотнительное кольцо; 2—кольцо упорное; 3—обойма замковая; 4—корпус воздухоочистителя; 5—обойма опорная; 6—патрубок; 7—головка; 8—центральная труба; 9—патрубок нижний; 10—корпус фильтра грубой очистки; 11— втулка; 12—стакан; 13—завихритель; 14—отверстия для прохода воздуха; 15— пружина клапана; 16—стержень; 17—сальник; 18—крышка; 19—резиновая шайба; 20—шайбы; 21—направляющий конус; 22— гайка; 23—патрубок верхний; 24—щели для выброса пыли; 25—дно фильтра грубой очистки; 26— резиновое кольцо; 27—хомут; 28—фиксатор обоймы; 29, 30 — фильтрующие капроновые элементы; 31—стяжной болт; 32—поддон воздухоочистителя; 33—чашка.
