2. Основные параметры и характеристики базового дизеля типа Д70

В качестве базового дизеля мощностного ряда дизелей Д70 принят дизель 2Д70, имеющий эффективную мощность Ne—3000 л. с. при п=1000 об/мин в шестнадцатицилиндровом исполнении. При выборе основных параметров базового дизеля 2Д70 и получении характеристик при доводке дизеля конструкторы, исследователи и технологи стремились обеспечить выполнение двух основных требований как к базовому тепловозному дизелю — высокую экономичность и надежность при заданных мощности и габаритах установки.

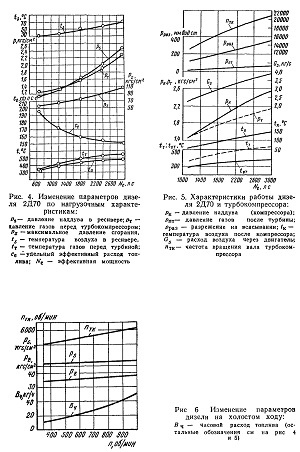

Характеристики основных параметров работы базового дизеля 2Д70 приведены на рис. 4—5. Эти характеристики, дающие представление о качестве протекания рабочего процесса в дизеле 2Д70, определялись на стендах, оснащенных комплектом измерительной аппаратуры, позволяющей судить как о работе установки в целом, так и о параметрах в отдельных цилиндрах. Нагрузочные характеристики определялись при температуре окружающего воздуха 38°С и барометрическом давлении 760 мм рт. ст. Коэффициент полезного действия турбокомпрессора при этом составлял 0,58 на режиме номинальной мощности.

Работа дизеля на холостом ходу (рис. 6) свидетельствует о достаточно экономичной его работе. На дизеле 2Д70 минимально устойчивая частота вращения холостого хода равна 350 об/мин. Уменьшение частоты вращения с 400 об/мин до 350 об/мин уменьшает часовой расход топлива и износ деталей дизеля.

Характеристики основных параметров работы при различной частоте вращения вала 2Д70 на реостатных испытаниях тепловозов приведены на рис. 7. Эти характеристики подтверждают устойчивую работу во всем интервале частоты вращения и нагрузок, которые необходимы для нормальной эксплуатации тепловозов. Тепловозная и ограничительная характеристики дизеля (рис. 8)


приведены при ограничении температуры отработавших газов до 600°С. В этом случае показатели мощности дизеля протекают весьма благоприятно и работа газораспределительного механизма, головок и турбокомпрессора обеспечивается вполне надежно при большом моторесурсе.

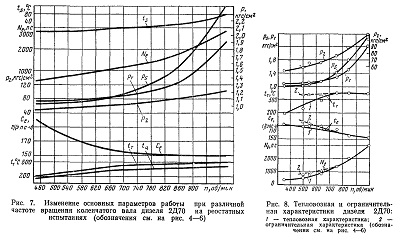

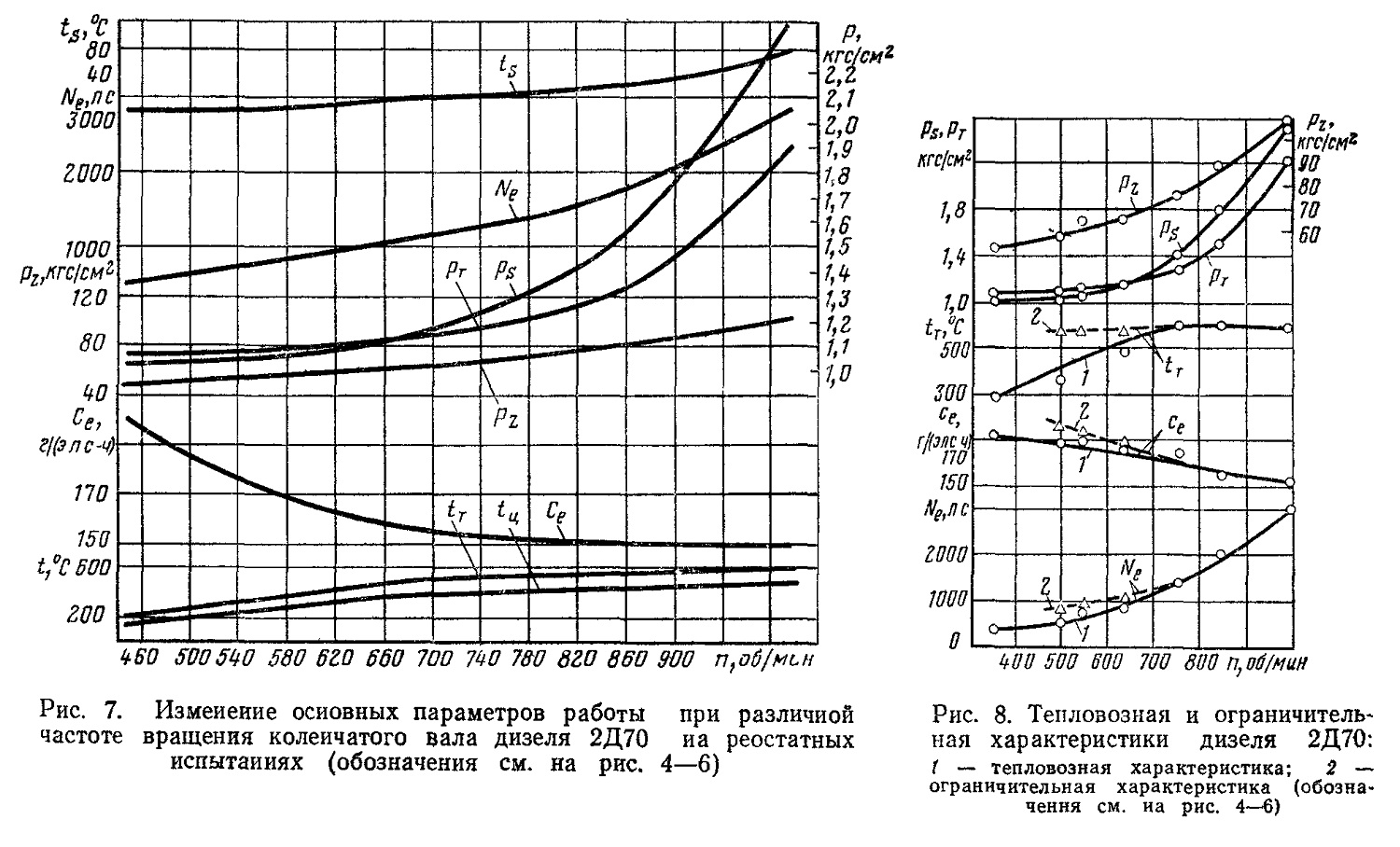

Рис. 7. Изменение основных параметров работы при различной частоте вращения коленчатого вала дизеля 2Д70 на реостатных испытаниях (обозначения см. на рис. 4—6)

Рис. 8. Тепловозная и ограничительная характеристики дизеля 2Д70: t — тепловозная характеристика; 2 — ограничительная характеристика (обозначения см. иа рис. 4—6)
