2. Турбокомпрессоры дизелей типа Д-49
Основные параметры турбокомпрессора — расход воздуха (подача) и давление
наддува — определяются числом и объемом цилиндров, частотой вращения
коленчатого вала и уровнем среднего эффективного давления дизеля.
Давление наддува приблизительно пропорционально среднему эффективному
давлению, а подача пропорциональна числу цилиндров. Подача компрессора
определяет его типоразмер. Поэтому в зависимости от числа цилиндров на
двигателях ЧН 26/26 применяются разные типоразмеры турбокомпрессоров.
Для всех модификаций восьмицилиндровых двигателей 8ЧН 26/26 применяются
турбокомпрессоры TK23, двенадцатицилиндровых (12ЧН 26/26) — ТК35,
шестнадцатицилиндровых (16ЧН 26/26)—ТК38 (6ТК), двадцатицилиндровых (204
Н 26/26) — двухступенчатый турбоагрегат 2ТНА.
Число, характеризующее типоразмер, примерно равно диаметру колеса
компрессора в сантиметрах. Например, для ТК38 диаметр колеса составляет
380 мм. В зависимости от развиваемого давления
наддува и температуры газов перед турбиной устанавливается площадь
проходного сечения соплового аппарата. Тип и параметры
турбокомпрессоров, применяемых на дизелях ЧН 26/26, приведены в табл. 8.
Элементы турбокомпрессора, совершающие при работе вращательные движения,
объединены в общем узле-роторе. Все неподвижные элементы относятся к
статору.

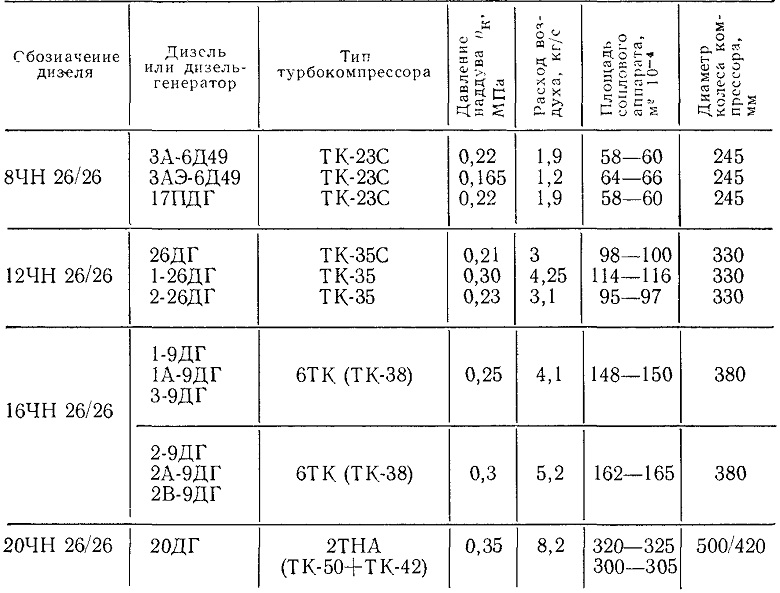

Таблица 8
