Руководство для обучения инженеров по буровым растворам - часть 71







441





442

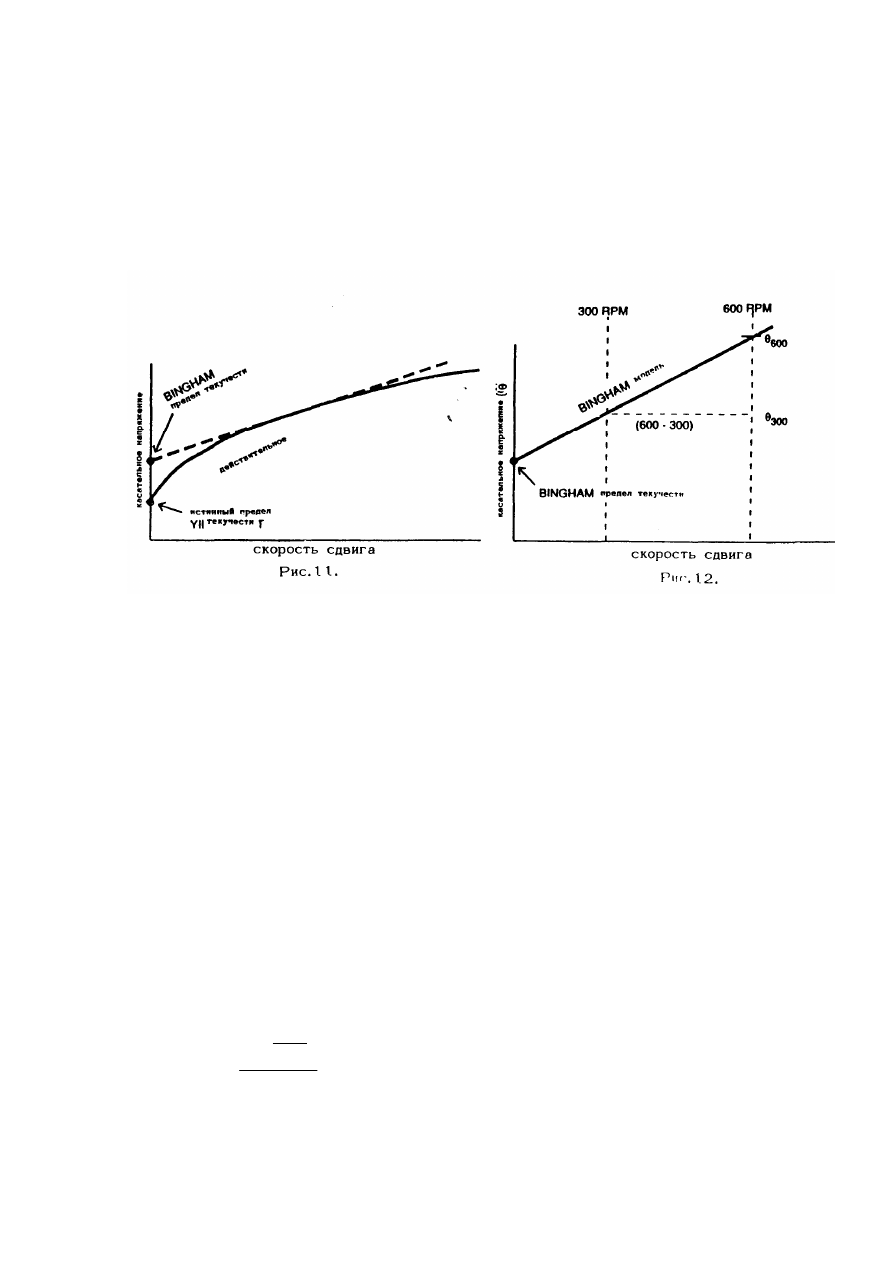

Из рис. 12   Θ - переменная у, а об/мин - переменная х.
Наклон линии основан на 300 и 600 об/мин и равен

m =

300

300

600



где          Θ

300

 - показанная на циферблате  счётчика VG  при 300 об/мин.

       Θ

600

- то же при 600 об/мин

Bingham определяем пластическую вязкость (РV)

РV =  Θ

600

- Θ

300

  сп                                                                                               (13)

Поэтому наклон (m)  можно выразить:

m =

300

PV



Bingham определим также вертикальное пересечение предела текучести УР.

b= YP.

Подставляя  наклон  (m)  и  пересечение  (в)  в  ур/ние  12  и  замещая  Y  на  Θ  ,  а    Х  на

об/мин

Θ =

300

PV

об/мин-УР                                                                                                (14)

Это  основное  ур-ние  Bingham  в  двух  точках  300  и  600  об/мин  -  наиболее  общие

данные точки реологических характеристик. На их основе можно определить УР:

YP = Θ

300

 - РV фунтов/100/ф

2



Скорость  сдвига  в  затрубном  пространстве  выражается  как  об/мин  в  единицах

затрубной скорости и гидравлического диаметра

RPM (об/мин) =

)

(

)

)(

409

,

1

(

2

2

p

h

a

D

D

V

                                                                                   (15)



443

где          RPM - скорость счетчика VG, эквивалентная затрубной,

       V

a

- затрубная  скорость (ф./мин),

                 D

h

- диаметр трубы, дюйм,

                 D

p

- наружный диаметр  трубы или УБТ,  дюйм,

 В  диапазоне  скоростей  сдвига  ниже  300  RPM,  некоторые  растворы  отличаются  от

модели    Bingham,    поэтому  эта  модель  в  таких  условиях  не  пригодна,  РV  и  YP
используются  в  качестве  индикаторов  для  обработки  раствора,  В  некоторых  системах,
когда YP имеет отрицательное значение модель Bingham, также не пригодна.






Степенной  закон

Условные обозначения:
n - степенной индекс,
К - показатель консистенции.
Степенной

закон

обеспечивает

лучшую

подгонку

кривой,

чем

модель

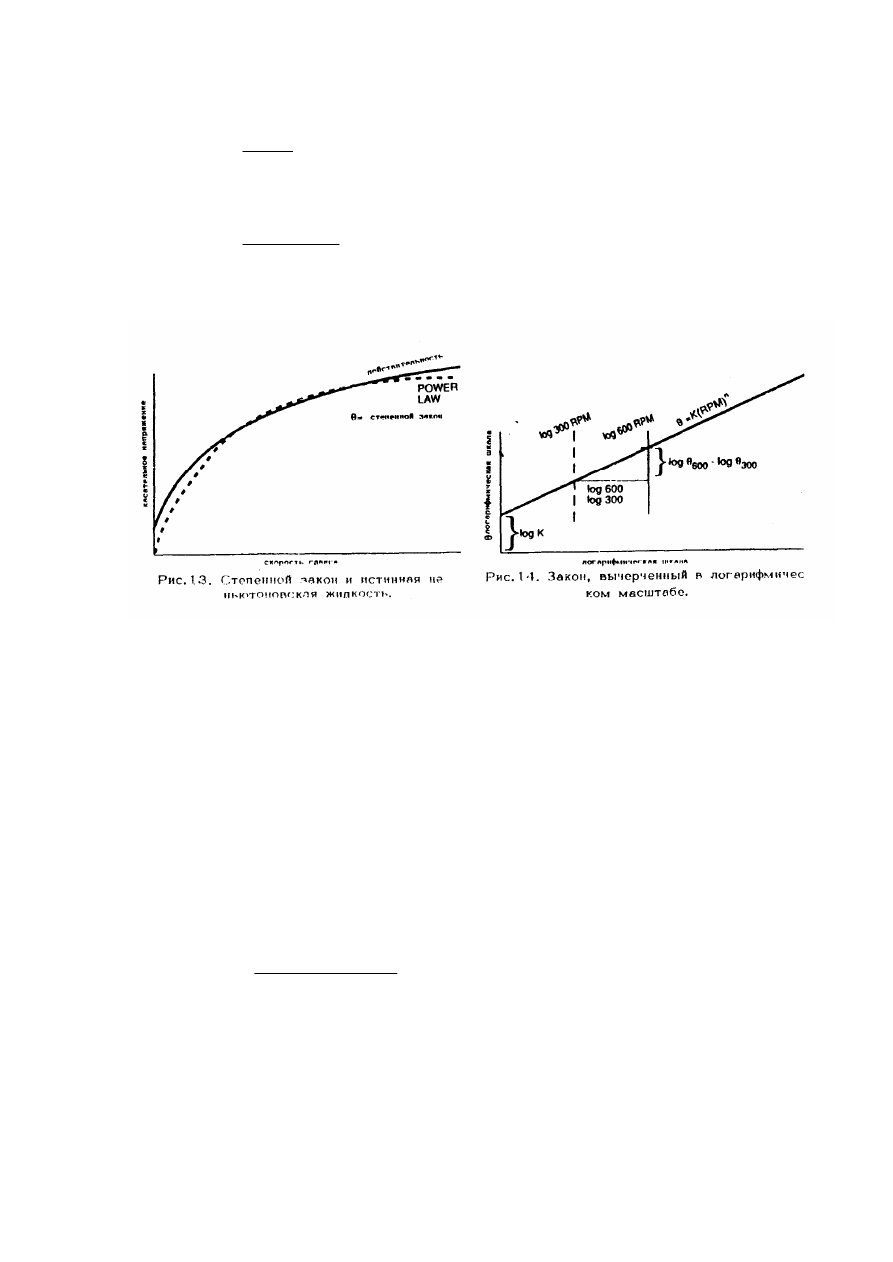

(рис.13).Кривая всегда начинается от исходной точки (YР = 0), что ниже действительного
предела текучести.

Простота

закона

выражается

в

логарифмическом

вычерчивании.

На

логарифмической шкале он представляется прямой линией (рис.14).

Вычерчивание нельзя начинать с 0.
Основное ур-ние степенного закона:

Θ  = (RPM)

n

                                                                                                          (16)

Для завершения выражения включается К как константа пропорциональности.

Θ  = K (RPM)

n

                                                                                                      (17)

В  ур-нии  17  только  две  переменные  Θ  и  RPM,  т.к.  n  и  К  -  константы.  Для

определения n и К, потребуются всего две точки, основанные на 300 и 600 об/мин.

 Θ

300

 = К(300)

n

                         Θ

600

 = К(600)

n



Решая одновременно 2 ур-ния для n , используется логарифм с основанием 10.

n =

)

2

log(

log

300

600



                                                                                                       (18)

С помощью логарифма но ур-нию 17

log Θ = n (log RPM)+log (K)
y = m(x)·b                                                                                                                (19)



444


Зная n и показание 300 об/мин можно определить К из  ур-ния 17.

К =

n

)

300

(

300

                                                                                                              (20)

Если степенной закон вычерчивается в логарифмическом масштабе с горизонтальной

шкалой, начинающейся  с 1/сек (1/1, 703 RPM),   К определяется как

К =

n

)

511

(

)

067

,

1

)(

(

300

фунт/100/ф

2



(21)

или           К = (Θ

300

) (511)

n

1

 сп                                                                                            (22)





Прибор Рейнольдса

Прибор  Рейнольдса  состоит  из  резервуара  с  водой  (рис.15).  Горизонтальная

стеклянная  труба  соединена  с  резервуаром  и  снабжена  на  конце  клапаном.  Когда  воде
находится  в  полном  покое,  клапан  слегка  открывается.  Затем  в  воду  добавляется  краска
одной  плотности  с  водой.  Тонкая  полоска  краски  переносится  текущей  водой  и  видна
через стеклянную трубку (рис. I6А).

Краску  едва  можно  заметить  в  движении.  Это  ламинарное  течение.  При  усилении

потока  тонкая  линия  краски  становится  неправильной    и  прерывистой  (рис.  16В).  Это
нижняя честь турбулентного состояния. Расход и скорость называются критическими.

По  мере  дальнейшего  усиления  потока  длине  краски  снижается  до  полного

исчезновения  (рис.16С).  Это  стадия  полной  турбулентности.  Стадия  между  нижней  и
полной турбулентностью называется переходной.



Число Рейнольдса

Профессор  Рейнодьдс  разработал  безразмерное  уравнение,  устанавливающее  связь

скорости и отношения силы инерции и вязкости

R

n

 =

)

)(

60

(

)

)(

)(

)(

928

(

D

V

MW

a

                                                                                    (23)

где

       R

n

 - число Рейнольдса (безразмерное),

D -  гидравлический диаметр в дюймах, = D

h

-  D

p



D

h

 - диаметр ствола (дюймы),

D

p

- наружный диаметр трубы или УБТ,

?  - вязкость, сп,
MW -  вес раствора ‚фунты/гал),
