433

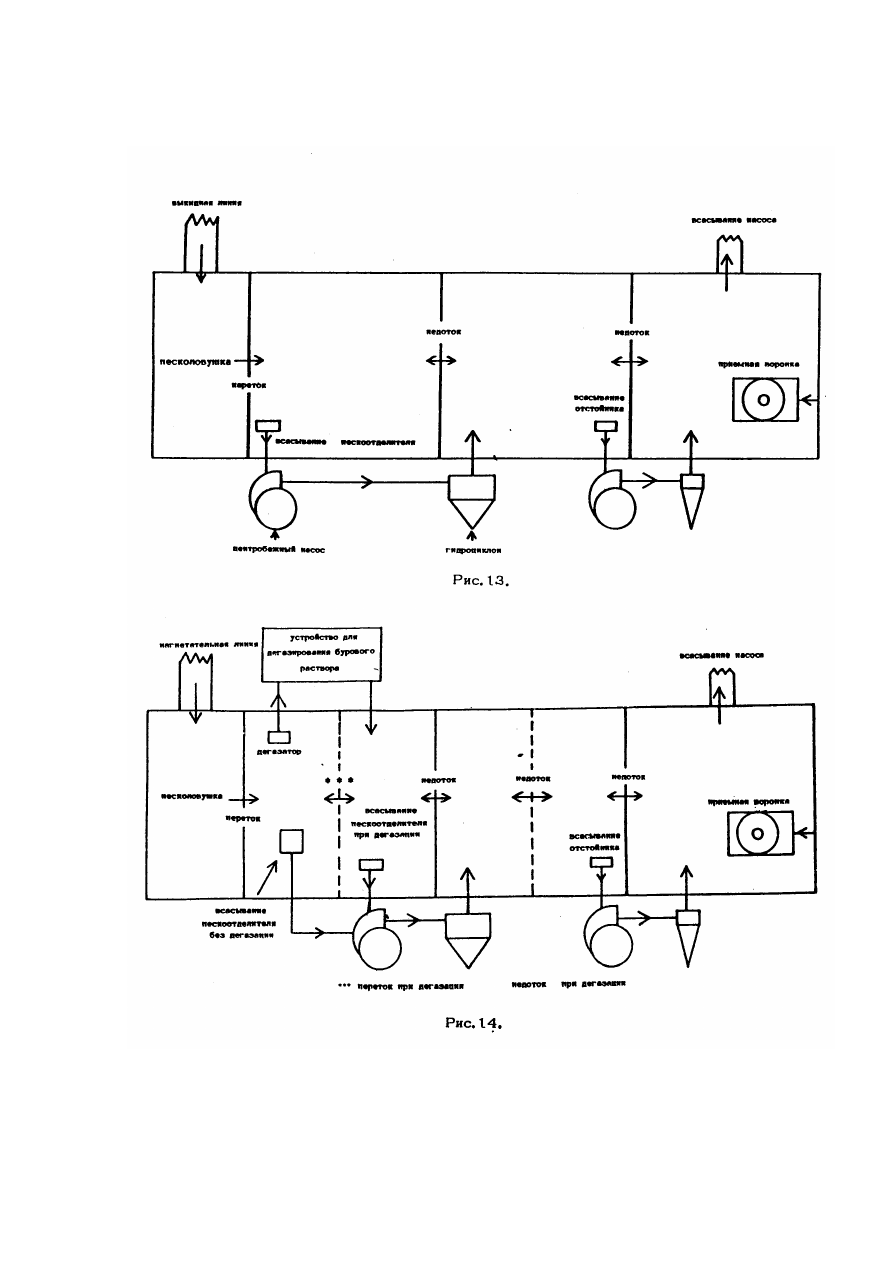

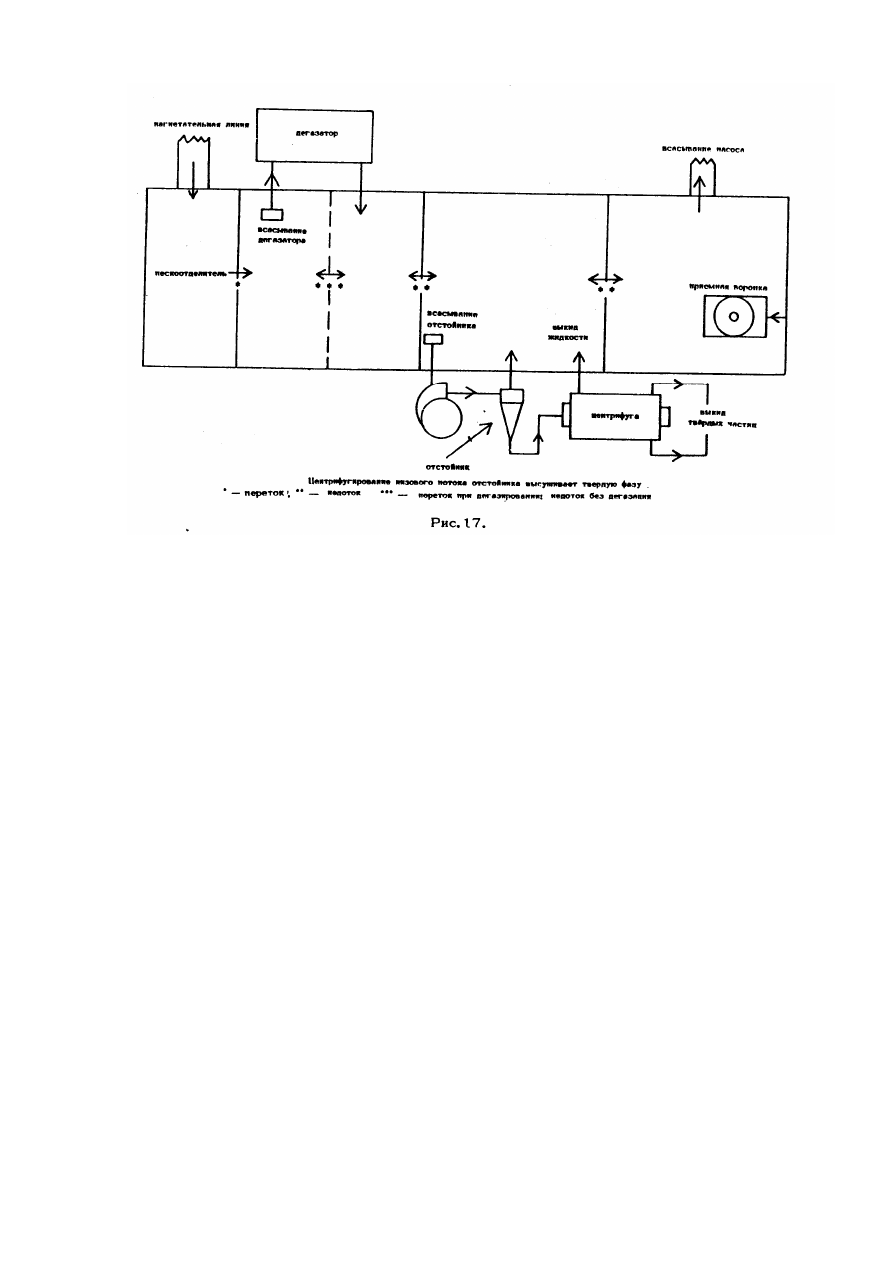

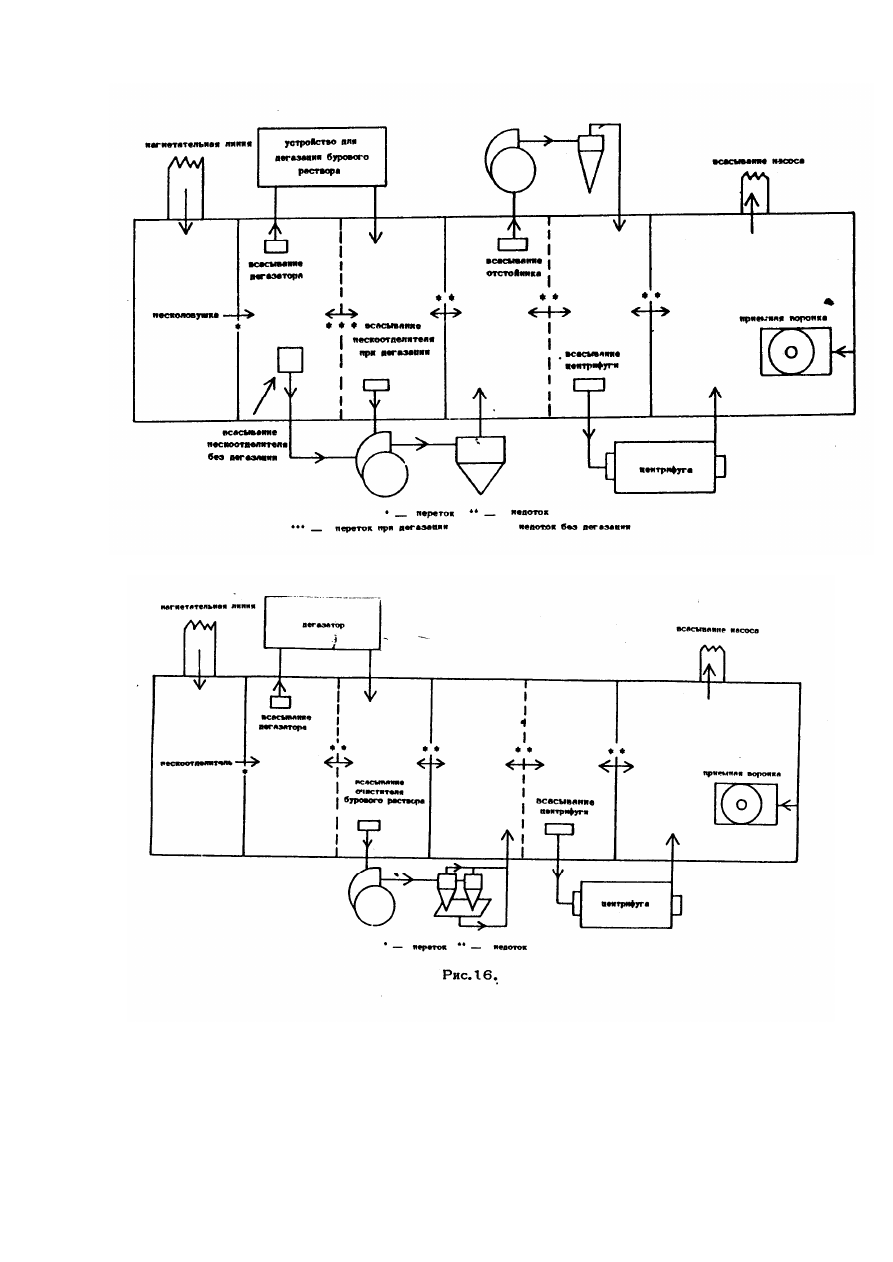

На  рис.13-17  показан  тип  монтажа  оборудования.  В  каждом  отстойнике  (кроме

песколовушки)

предполагается

тщательное

перемешивание

бурового

раствора

мешалками, роликами и т.д.







434



Рис.15.









435






Таблица 1

Обслуживание и обнаружение неполадок пескоотделителей

и отстойников.

Неправильная операция и вероятная причина.
1. Отсутствие выкида на вершине (дне).

а. Заблокировано донное (нижнее) отверстие. Перевернуть установку, ослабить

нижние  крепление.  С  помощью  прута  разбить  засохшую  корку  раствора  через  нижнее
отверстие. Если это не удается, снять верхушку конуса и извлечь блокирующий предмет.
Убедиться чтобы поток не обходил вибросито. Собрать и установить верхушку конуса.

б. Слишком высок напор подачи. Настроить на 75±5 ф. с помощью индикатора

напора или обычного манометра.

в. Раствор свободен от всех частиц, которые уделены циклонами. Если бурение

очень  медленное  или  конусы  спускаются  во  время  рейса,  удаление  сводится  к  нулю  при
недотоке. Открыть установку до небольшого просачивания.

г.  Повреждена  камера  и  засорено  дно.  Заменить  камеру  (пузырь),  проверить

искатель вихря и мягкую втулку не выложенный износ.

2. Нагнетаемая жидкость выходит из вершины (дна).

а. Упал напор подачи из-за повреждения насоса подачи. Проверить всасывание.

Проверить  поступающий  при  всасывании  воздуха.  Убедиться,  что отделение  всасывания
насоса циклона выровнено снизу с отделением выкида перетока циклона по потоку.

б. Засорен выпуск подачи. Снять конус и очистить от сора. Устранить большие

предметы.  Если засорение  случается  часто,  установить  фильтр на  впуске  центробежного
насоса. Проследить, чтобы поток не обходил вибросито.

в. Устранить большие предметы - препятствия.
г. Пузырь порван. Снять конус и проверить пузырь, пленку.
д.  Трубка  подачи  неправильно  установлена.  Проверить  резиновый  впускной

фланец и уплотнения.

3. Блокировка конуса.



436

а.  Питающий  хедер  полон  мусора.  Прекратить  подачу  насоса,  удалить  глухую

крышку  на  впуске  и  выбросить  мусор.  Заменить  глухую  крышку  и  вновь  пустить  насос
после проверки всасывающего фильтра. Проследить, чтобы поток не об ходил вибросито.

б. Циклоне перегружен. (веревочный выкид). Требуется увеличение количества

циклонов.  Система  удаления  твёрдых  веществ  не  справляется  с  нагрузкой:  не
контролирует скорость проходки и кавернообразования.

4. Колебание напора на впуске.

а.  Снижено  всасывание  насоса.  Проверить  возможное  засорение,  наличие

воздуха, газа или пены в буровом растворе на всасывании насоса циклона.




ГЛАВА 12.

Гидравлика.

Термин «гидравлика»  происходит от греческого слова вода. Относительно буровых

растворов  гидравлике  исследует  буровые  жидкости  в  статическом  (спокойном)  и
динамическом (в движении) состояниях.

В статическом состоянии буровой раствор и труба или обсадная колонна находятся в

покое. К динамическому состоянию относится: циркуляция раствора внутри обсадной или
бурильной  колонны  и  в  затрубном  пространстве,  перемещение  колонн  вверх  и  вниз  без
циркуляции жидкости или сочетание обоих условий.

Динамический  поток  внутри  обсадной  или  бурильной  колонны  увеличивает

давление  жидкости  внутри  них  и  в  затрубном  пространстве.  Без  надлежащего
регулирования  этого  давления  может  произойти  разрушение  или    частичное  наземных
циркуляционных  линий.  Повышаются  не  только  эксплуатационные  расходы,  но  и
опасность для обслуживающего персонала.

Основной  функцией  бурового  раствора  является  перенос  разбуриваемых  частиц  на

поверхность.  Сюда  относятся  частицы,  проникающие  в  циркуляционную  систему  из
любой части ствола в результате осыпей. Недостаточная очистка ствола может привести к
наполнению  забоя  нагнетаемой  во  после  рейсов,  образованию  перемычек  или  прихвату
трубы.

Эффективность очистки ствола буровым раствором зависит от гидравлики системы и

реологии.



Скорость потока жидкости

Формула скорости жидкости –

                                            V =

A

Q

                                                                                      (1)

Где V - скорость ф./мин,

Q - расход (гал./мин),
А - площадь потока (гал./фут).



Скорость восходящего потока

V

a



=



















51

,

24

2

2

p

h

D

D

Q











или













V

a



=

2

2

)

)(

51

,

24

(

p

h

D

D

Q





(2)

где V

a

- скорость восходящего потока, ф./мин,

Q - расход или выход из насоса, гал./мин,
D

h

- диаметр ствола, дюйм,

D

p

- наружный диаметр бурильной трубы или УБТ.
