на этих покрытиях, определяющих положение точки максимума этих величин в за-
висимости от температуры. Из рис. 2 видно, что для покрытия

I эксперименты

проводились в области изменения температуры, расположенной слева от того зна-
чения, при котором достигается максимальное значение γ

ef

, а для покрытия

III –

справа от этой точки. Такой же факт имеет место и для покрытия II.

4. С целью оценки влияния модели катализа на величины тепловых потоков

к поверхности марсианских космических аппаратов проведены расчеты обтекания
сферического затупления радиуса R

0

= 0, 38 м для условий, соответствующих траек-

тории спуска аппарата Mars miniprobe с таким же радиусом затупления тормозного
щита [25]. Использованные в расчетах параметры набегающего потока для рассмот-
ренных точек траектории спуска приведены в таблице 3. Расчет обтекания выполнен
в рамках приближения вязкого ударного слоя. Модель газовой среды и метод реше-
ния уравнений подробно описаны в [22]. Предполагалось, что марсианская атмосфера
состоит из 95, 7% углекислого газа, 2, 7% азота и 1, 6% аргона. В силу аддитивно-
го характера структурных формул при описании гетерогенной рекомбинации атомов
азота были использованы результаты [5, 6], полученные при исследовании теплооб-
мена в диссоциированном воздухе с многоразовыми покрытиями на кремнеземной
основе. Поверхность предполагалась равновесно излучающей. Коэффициенты черно-
ты поверхности определялись в соответствии с рекомендациями [20].

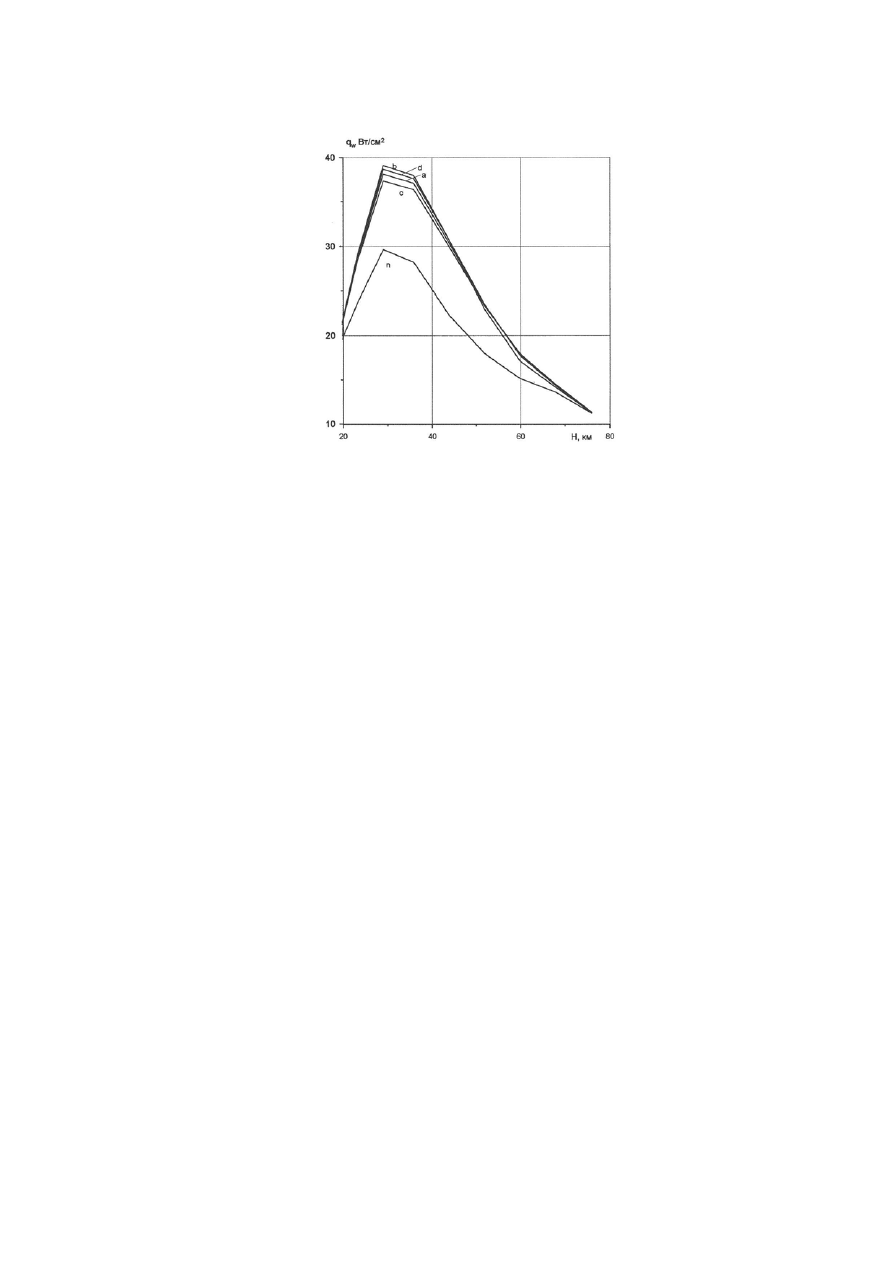

На рис. 4 в зависимости от высоты полета H приведены величины тепловых по-

токов в точке торможения для покрытия I при указанных выше вариантах модели
катализа. Отметим, что влияние вариации наборов параметров модели на величины
максимальных тепловых потоков не превышает нескольких процентов. Это объяс-
няется прежде всего тем, что условия экспериментов [20], на основе которых были
выбраны эти параметры, близки к натурным условиям полета, при которых достига-

304

Рис. 5.

ются максимальные тепловые нагрузки.

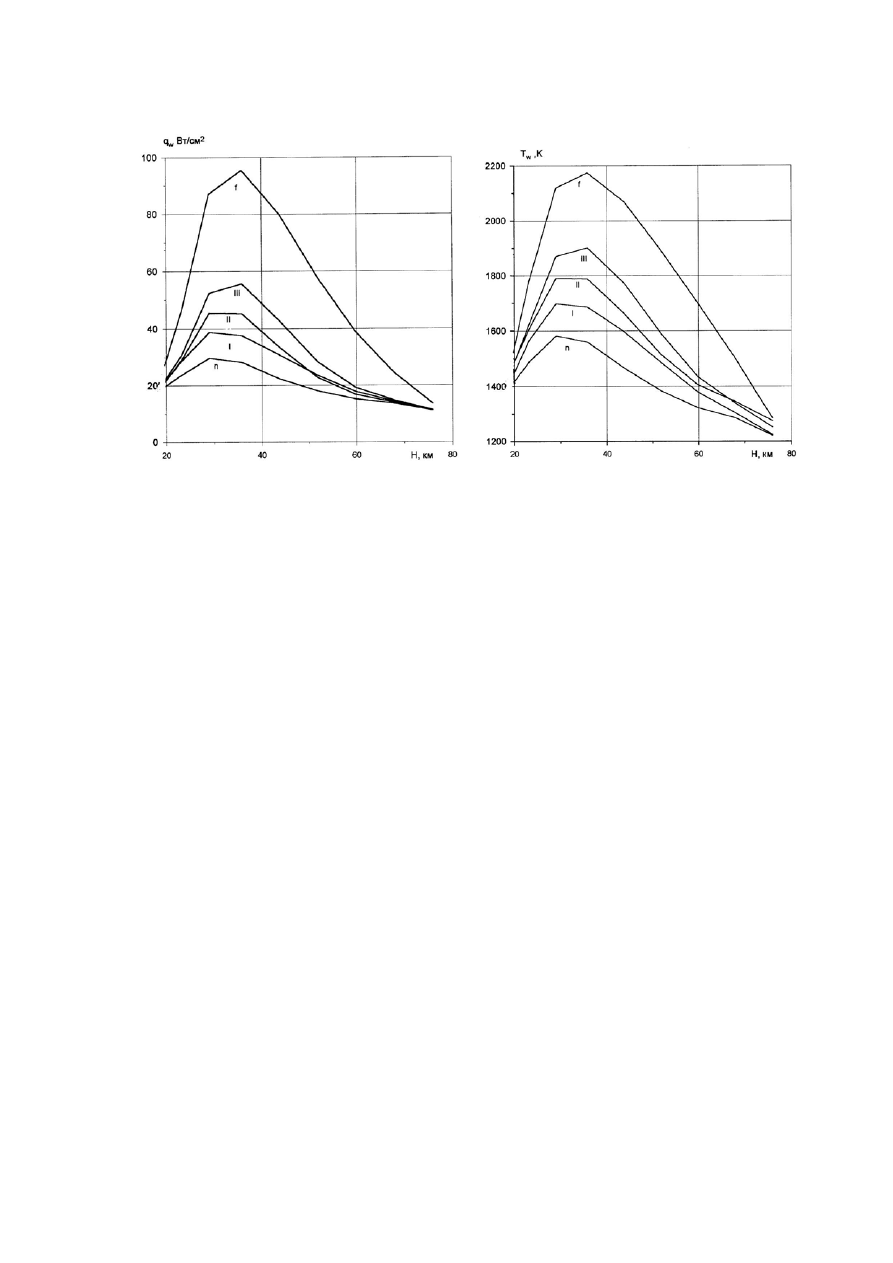

На рис. 5 в зависимости от высоты полета для покрытий

I (вариант a), II и

III, а также для некаталитической (кривая n) и идеально каталитической поверхно-
стей (кривая f) приведены соответственно величины тепловых потоков и равновесной
радиационной температуры поверхности в точке торможения. Эти результаты пока-
зывают, что самую низкую каталитическую активность имеет покрытие I. За счет
его использования максимальный тепловой поток может быть снижен в 2,5 раза по
сравнению с тепловым потоком к идеально каталитической поверхности. Соответ-
ствующее снижение равновесной радиационной температуры поверхности составля-
ет

≈ 500K. Для сравнения, за счет использования некаталитической поверхности,

максимальный тепловой поток может быть снижен в 3,2 раза.

Более высокие значения тепловых потоков и температуры поверхности достига-

ются при использовании покрытий II и III. Тем не менее, для всех покрытий макси-
мальные температуры поверхности на данной траектории не превышают предельно
допустимые температуры для таких покрытий в случае длительного использования
(соответственно 1800K для первого и второго покрытий и 1900K для третьего по-
крытия).

Заключение. На основе теории идеального адсорбированного слоя Ленгмюра

предложена модель взаимодействия диссоциированной смеси углекислого газа и азо-
та с каталитической поверхностью, учитывающая неравновесный характер протека-
ния реакций адсорбции–десорбции и реакций Или–Райдила. Получены структурные
формулы для коэффициентов каталитической активности от условий на поверхности
(температуры, давления и концентраций компонентов). С помощью интерпретации
экспериментальных данных, полученных на индукционном плазматроне [20], опре-

305

делены параметры модели для трех покрытий высокотемпературных теплозащитных
материалов. Выполненные исследования показали, что для более точного модели-
рования каталитических свойств поверхности необходимы дополнительные экспери-
ментальные данные в более широком диапазоне определяющих параметров.

Для условий входа космического аппарата Mars miniprobe в атмосферу Марса

проведено сравнение эффективности указанных покрытий. Полученные результаты
показали возможность их использования в системе теплозащиты аппарата. В частно-
сти, установлено, что использование стекловидного покрытия плиточной теплозащи-
ты космического аппарата «Буран» приводит к снижению максимального вдоль тра-
ектории теплового потока к лобовой поверхности аппарата в 2,5 раза по сравнению
с идеально каталитической поверхностью и уменьшению максимальной температуры
поверхности с 2170 до 1695 К.

Работа выполнена при поддержке Российского фонда фундаментальных исследо-

ваний (код проекта 02-01-00759) и ФЦП «Интеграция» (код проекта 1009).
