Тепловое разрушение материалов - часть 52

9.3. Определение границ применимости закономерности изменения безразмерной скорости уноса от
       энтальпии торможения



210









Рис. 9.5. Зависимость безразмерной скорости уноса

Σ

′

G

 от

w

e

I

I

−

, рассчитанная по (4.28), (9.4) и ре-

зультатам численных расчетов, приведенных в [2]:



1

−3 − давление 10

5

, 10

6

 и 10

7

 Па; 4

− расчет по (9.6)



Рис. 9.6. Зависимость безразмерной скорости уноса
массы и относительной доли тепловых эффектов
вдува

вд

η

 и химических реакций

хим

η

 в балансе

тепла на разрушающейся поверхности от энталь-
пии торможения:

 1

−3 – модели расчета; 1 – оплавле-

ние кварцевого стекла, 2 – горение углерода на по-
верхности, 3 – гетерогенное взаимодействие кварца и
углерода [177]


Тогда получим

(9.12)





.

]

)

(

[

)

(

[

)

(

)

/

(

*

вд

вд

4

0

0

H

G

q

Q

T

H

T

H

G

q

T

I

I

c

q

w

w

w

w

w

w

w

e

p

+

≈

∆

+

+

+

+

εσ

=

−

α

=









Рис. 9.7. Зависимость эффекта вдува от параметра

w

G

γ

:

 1 – аппроксимация (4.12); 2 – (4.15)

Рис. 9.8. Зависимость

w

G

γ

 от безразмерной эн-

тальпии потока

z

γ

:

 I, II, III – расчет по (9.13), (9.14),

(9.15); точки

− эксперимент; 1 −  политетрафторэтилен

[114],

2750

*

=

H

 кДж/кг; 2 – стеклопластик на эпок-

сидном связующем,

700



10

*

=

H

 кДж/кг; 3 – легиро-

ванная КСК,

700



15

*

=

H

кДж/кг; 4 – графит [187],

000



34

*

=

H

кДж/кг





Глава 9. Энергоемкость поверхностных процессов поглощения тепла при тепловом

разрушении материала



211


Эффект вдува рассмотрим теперь в двух приближениях: линейном



1

0

w

w

G

q

/

q

γ

−

=

 и квадра-

тичном



]

1

)

(

3

[

/

1

/

2

0

+

γ

+

γ

=

w

w

w

G

G

q

q

 [2]. На рис. 9.7 представлено сравнение этих двух аппрокси-

маций. Видно, что существенное расхождение начинается при

0,6



>

γ

w

G

.

При линейной аппроксимации вдува баланс тепла (9.6) сводится к следующему уравнению для

определения безразмерной скорости уноса массы (точнее, произведения

w

G

γ

)



(9.13)















,

)

1

/(

z

z

G

w

γ

+

γ

=

γ



где

*

/

)

(

H

I

I

z

w

e

−

=

− безразмерная энтальпия потока.

В пределе при

∞

→

z

 произведение

1

→

γ

w

G

, т. е. безразмерная скорость уноса не может пре-

высить

γ

/

1

.  Наибольшее  изменение  комплекса

w

G

γ

  наблюдается  в  диапазоне

1

0

<

γ

< z

,  тогда  как

при

1

>

γz

 производная его быстро уменьшается, обратно пропорционально квадрату

z.

Из рис. 9.8 следует, что в диапазоне

65

,

0

>

γ

w

G

 линейная аппроксимация эффекта вдува может

давать  значительные  погрешности.  Рассмотрим  поэтому  уравнение  теплового  баланса  при  квадра-
тичной  аппроксимации  эффекта  вдува.  Оно  сводится  к  кубическому  уравнению  относительно  ком-
плекса

w

G

γ

:

.

)

(

)

(

3

2

3

z

G

G

G

w

w

w

γ

=

γ

+

γ

+

γ



Это  уравнение  имеет  единственный  действительный  корень.  В  интересующей  нас  области

w

G

γ

> 0,65 или

5

,

1

>

γz

(рис. 9.8) для нахождения этого корня можно воспользоваться разложением в

ряд. Оставляя в разложении лишь линейный член, окончательно получаем уравнение для безразмер-
ной скорости уноса массы в виде



(9.14)













.

9

1

)

(

2

,

0

1

3

3

2

3

−

⎟

⎟
⎠

⎞

⎜

⎜
⎝

⎛

γ

−

γ

=

γ

z

z

G

w



Проверка показала, что удовлетворительную точность решение кубичного уравнения в форме

(9.14)  имеет  уже  при

4

0

,

z

>

γ

  (рис. 9.8). Сравнение  комплексов

w

G

γ

  для  линейной  и  квадратичной

аппроксимации эффекта вдува показывает их близкое совпадение в диапазоне

w

G

γ

 < 3,0. Это говорит

о том, что за верхнюю границу применимости линейной аппроксимации эффекта вдува можно при-
нять

*

3

)

(

H

I

I

w

e

≤

−

γ

 или

γ

<

γ

/

75

,

0

w

G

.

В табл. 9.1 показано, что для чистых веществ и кварцевого стекла в режиме сублимации спра-

ведливо приблизительное соотношение (9.1). Воспользовавшись этим соотношением, умножив урав-
нение (9.6) на коэффициент

γ  и учитывая, что при высоких значениях энтальпии

w

G

G

≈

′

Σ

, преобра-

зуем его к виду, аналогичному (9.13) и (9.14):

γ

−

γ

γ

=

γ

3

,

0

)

5

,

1

/

(

z

G

w

.



Для ламинарного пограничного слоя

≈

γ  0,6, что позволяет произвести дальнейшее упроще-

ние:



(9.15)













0,18.

-

z

0,63



γ

=

γ

w

G



Сравнение экспериментальных данных (точки 1

−4, рис. 9.8) с различными по точности реше-

ниями в форме (9.13) и (9.14) и уравнением (9.15) указывает на существование универсальной зави-
симости

w

G

γ

 от

z

γ

. Таким образом, эмпирическое соотношение (9.6) может быть распространено на

любые другие условия, если коэффициент вдува незначительно отличается от среднего «ламинарно-
го» значения 0,6, а отношение

5

<

γz

. (Энтальпия

e

I  не более 9Н

*

 или 12

w

Q

∆

).

Поскольку

max

)

(

2

w

Q

H

∆

≈

 в (9.6) можно считать параметром стабилизации уноса массы мате-

риала,  то  он  должен  зависеть  не  только  от  внутреннего  теплопоглощения  материала

w

w

Q

T

H

H

∆

+

=

)

(

*

,  но  и  от  эффекта  вдува.  Действительно,  с  точностью  до 10% можно  записать

γ

∆

+

≈

/

]

)

(

[

w

w

Q

T

H

H

. Тогда (9.6) можно представить в виде выражения:



9.3. Определение границ применимости закономерности изменения безразмерной скорости уноса от
       энтальпии торможения



212



(9.16)









,

3

,

0

z





)

(

)

(

)

(

−

γ

=

∆

−

+

∆

−

γ

≈

w

w

w

w

w

e

w

Q

T

H

T

H

Q

I

I

G



из которого видно, что безразмерная  скорость испарения материала прямо пропорциональна корню
квадратному из отношения основных параметров, определяющих теплообмен в пограничном слое, и
теплозащитных возможностей материала.

Это  уравнение  должно  быть  справедливо  при  вдуве  полностью  газифицированных  продуктов

теплового  разрушения  материала  в  ламинарный  пограничный  слой  и  «идеальном»  теплозащитном
материале,  для  которого  максимальный  тепловой  эффект  физико-химических  превращений  на  по-
верхности в 3,4 раза превышает его теплосодержание при температуре кипения. В настоящее время к
таким  ТЗМ  можно  отнести  только  легированную  кварцевую  стеклокерамику,  если  в  рассматривае-
мых  условиях  нагрева  ее  можно  считать  непрозрачной,  и  некоторые  композиционные  материалы
способные противостоять окислительному и термомеханическому воздействию набегающего газово-
го потока.

Известно, что эффект вдува возрастает при увеличении скорости разрушения и повышении эн-

тальпии заторможенного потока. В разделе 4.4 было показано, что при

w

G

γ

 < 1,2 результаты, полу-

ченные  различными  авторами  вполне  удовлетворительно  описываются  линейной  зависимостью
(4.12). Однако при более высоких значениях параметра вдува наблюдается весьма большой разброс
экспериментальных данных и исследователям никак не удается описать полученные результаты еди-
ной зависимостью. Часто это объясняется различными режимами обтекания, установление которых,
по-видимому, также проблематично. В то же время выражение (9.6), представленное в виде безраз-
мерной функции теплообмена:

(9.17)

















,

0

z

G

q

q

w

w

=

=

ψ



подтверждается экспериментальными данными работы [181] до значений безразмерного параметра
вдува

w

G

= 9 (рис. 9.9). Тогда как, например, для кварцевого стекла даже при энтальпии 100 000

кДж/кг параметр

w

G < 2. Только при входе в атмосферу Юпитера энтальпия торможения превышает

это значение (табл. 1.1).

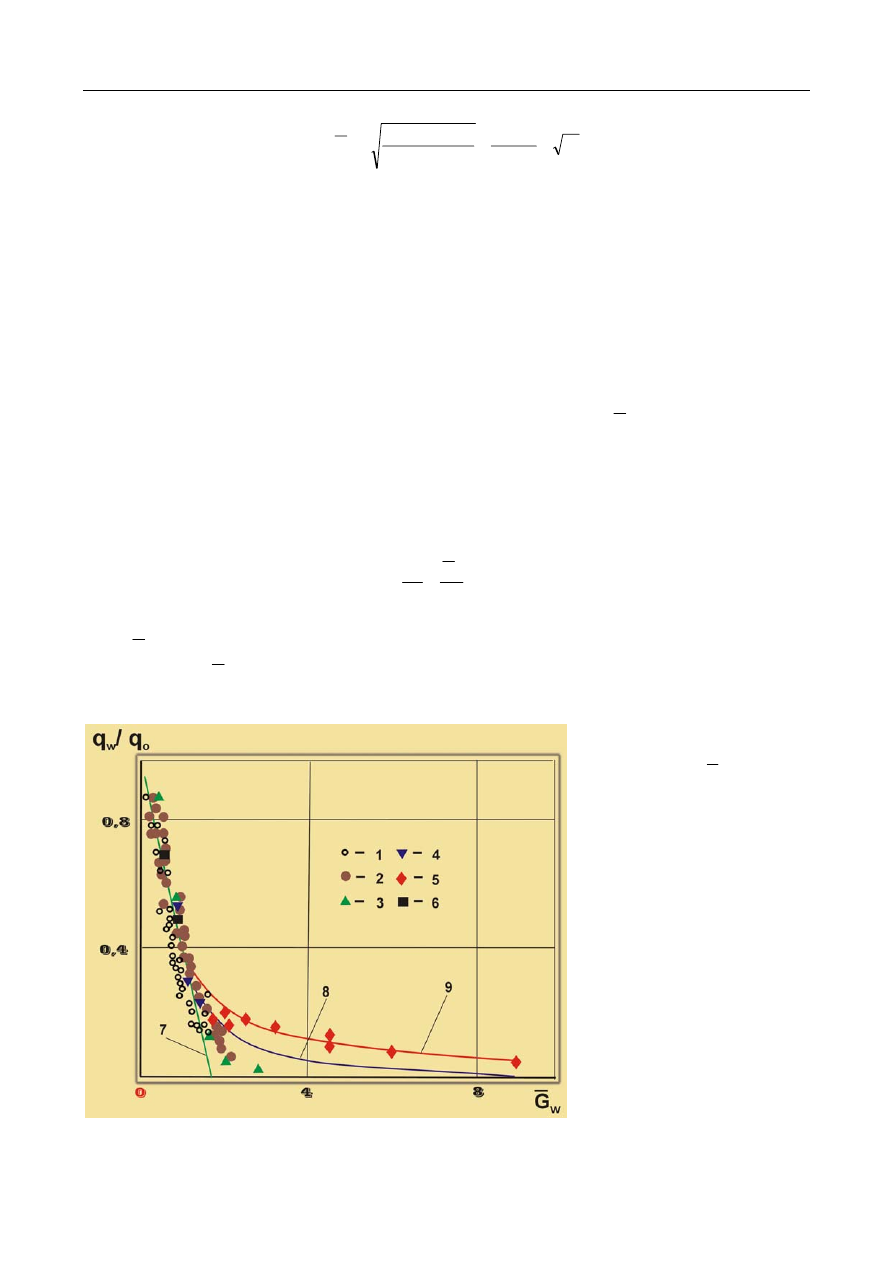

Рис. 9.9. Влияние

w

G

 на отно-

шение

0

/ q

q

w

:

 1 – [177];

2 – [172]; 3 – [168]; 4 – [167];
5 – [181]; 6 – [178];
7 – расчет по (4.12),
8 – по (4.15);
9 – по (9.17).







Глава 9. Энергоемкость поверхностных процессов поглощения тепла при тепловом

разрушении материала



213


Для проверки влияния полупрозрачности материалов и эрозионного уноса на выполнение зако-

номерности (9.6) были  дополнительно  обработаны  эксперименты  по  определению  скорости  уноса
кварцевого стекла [250], графита при температурах выше 3750 К [187], а также рассмотрены резуль-
таты испытаний легированной кварцевой стеклокерамики и стеклопластика ТЗМКТ-8 в условиях ус-
тановки ПД-4М (рис. 9.10).

Из этого рисунка, а также рис. 9.2, следует, что наличие связующего, как и прозрачность мате-

риала, не влияет на линейный характер зависимости (9.6). Однако теплота разрушения

Н, которая оп-

ределяет угол наклона зависимостей (9.6) существенно уменьшается по сравнению с непрозрачным
материалом (легированная КСК). Этот вывод согласуется с данными [129], согласно которым изме-
нение оптических свойств плавленного кварца может привести практически к двукратному измене-
нию скорости его разрушения.

На установке ПД-4М энтальпия торможения превышала 40 000 кДж/кг, а лучистая составляю-

щая достигала 10 000 кВт/м

2

. В этих условиях легированная КСК и стеклопластик ТЗМКТ-8 уже от-

носятся  к  полупрозрачным  материалам.  В  результате  скорость  их  уноса  возрастает  (точка 5, рис.
9.10).

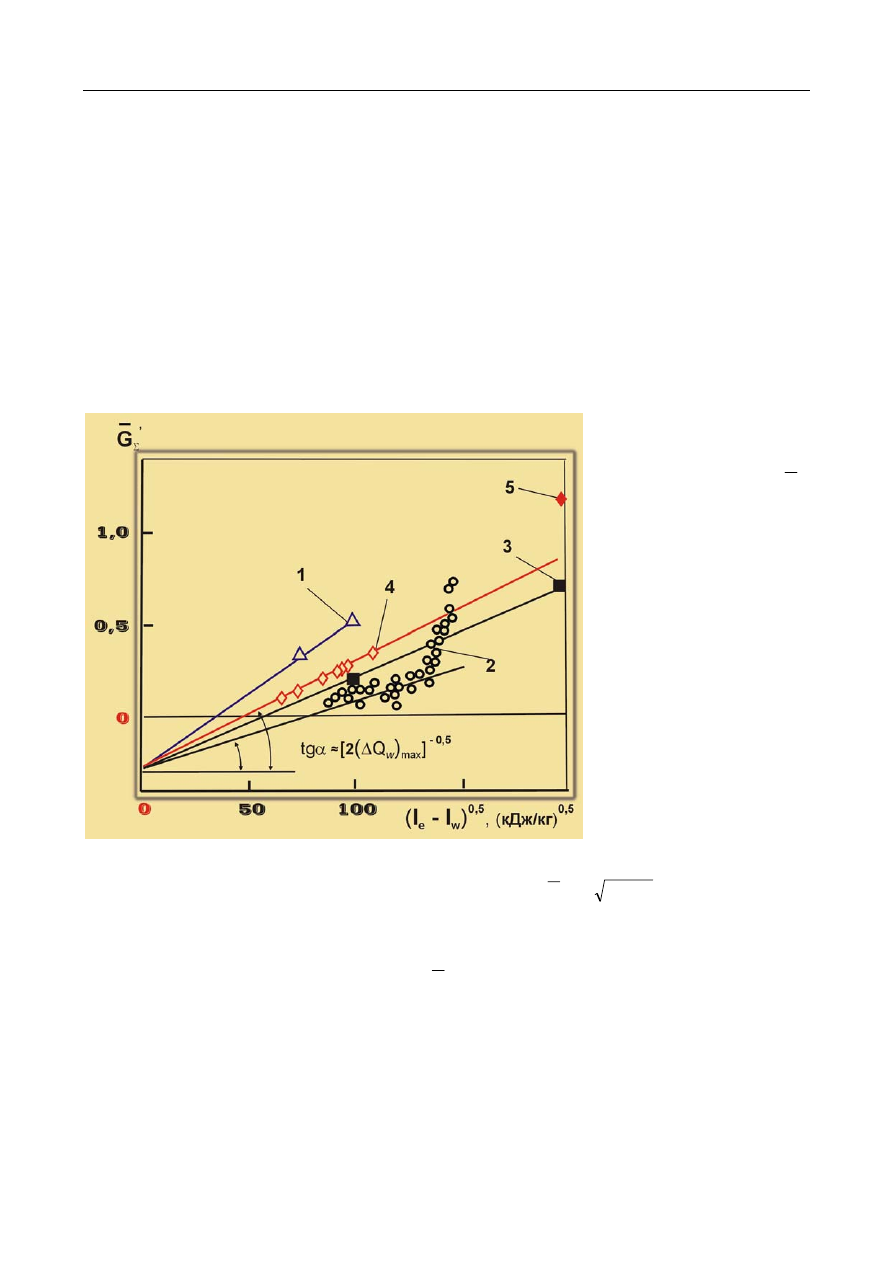

Рис. 9.10.



Зависимость без-

размерной скорости уноса

Σ

′

G



от корня квадратного из пе-
репада энтальпии:



1 – кварцевое стекло; 2 – графит
[187]; 3

− углепластик;

4, 5 – легированная КСК,
4 – без лучистой составляющей;
5 – при лучистой составляющей
~ 10

4

 кВт/м

2

 (установка ПД-

4М); линии

− расчет по (9.6)






Как  отмечают  авторы  работы [187], при  температуре  выше 3750 K начинается  значительный

унос графита АТJ в виде частиц. Вследствие чего зависимость

w

e

I

I

f

G

−

=

′

Σ

 резко изменяет свой

угол  наклона  (точки 2). В  этом  случае  теплота  разрушения  графита

Н  намного  меньше

max

)

(

2

w

Q

∆

.

Диффузионный  режим  окисления  графита,  который  наблюдается  при  энтальпии  торможения  до
15000 кДж/кг, также увеличивает скорость уноса по сравнению с расчетом по (9.6).

Следовательно, закономерность (9.6) при

5

0

,

G

>

′

Σ

 и

γ  ~ 0,6 соблюдается практически во всех

рассмотренных  случаях.  Полупрозрачность  материала  и  эрозионный  унос  приводят  к  уменьшению
теплоты разрушения

Н по сравнению с

max

)

(

2

w

Q

∆

. По мере снижения прозрачности поверхностного

слоя материала

Н возрастает и достигает своего максимального значения  ~

max

)

(

2

w

Q

∆

.

Полученные  результаты  дают  возможность  определить  предельную  энергоемкость  всего  про-

цесса теплового разрушения материала. Для этого воспользуемся выражением для эффективной эн-
тальпии и закономерностью (9.6). При условии, что энтальпия торможения

∞

→

e

I

 получим
