Тепловое разрушение материалов - часть 47

8.3. Влияние темпа нагрева на скорость разрушения поверхности и прогрев материала



190


очередь расчеты, приведенные в [2], а также экспериментальные данные (см. разд. 4.5) показывают,
что коэффициент Г в основном зависит от энтальпии набегающего потока газа.

Несмотря на это скорость уноса массы легированной КСК, рассчитанная по (4.28), хорошо со-

гласуется с экспериментальными данными (табл. 8.3), полученными как в условиях стенда ЖРД-2М
(

e

I = 4700 кДж/кг; Г = 0,1), так и в условиях высокоэнтальпийной струи плазмы (

e

I = 12 300 кДж/кг;

Г = 0,82).

Полученные результаты можно объяснить следующим образом: чем выше энтальпия торможе-

ния газового потока, тем больше доля испарения материала, но меньше тепловой поток, подводимый
к его горячей поверхности, так как

)

/(

)

(

0

к

0

I

I

I

I

q

q

e

w

e

−

−

=

, и

Γ

~

/

к

0

q

q

. В результате этого тепло-

вые потоки

0

q′  в условиях стенда ЖРД-2М и струи плазмы отличались почти в 5 раз и на поверхности

устанавливался  баланс  тепла,  обеспечивающий  одинаковые  скорости  уноса  массы  материала  (табл.
8.3).


Таблица 8.3

− Скорость разрушения легированной кварцевой стеклокерамики

(

1 – эксперимент, 2 – расчет по уравнению (4.28))

,

∑

G кг/м

2

с

,

к

q

кВт/м

2

 ,

e

I

кДж/кг

,

10

5

−

⋅

e

P

Па

,

w

T К

,

ср

q′

кВт/м

2



0

q′

кВт/м

2



Γ

1 2

11 500

12 300

1,0

2800

9250

5550

0,82

0,36

0,34

14

700

4700 3,5 2610 8540 1530 0,1  0,36 0,38

Здесь

ср

q′ и

0

q′

− среднеинтегральный тепловой поток и тепловой поток к горячей поверхности

за вычетом излучения.



Аналогичный вывод также следует из табл. 4.14 (разд. 4.7), где приведены данные испытаний

стеклопластика ТЗМКТ-8 в различных условиях нагрева. В ней показано, что независимо от вида на-
грева  при  одинаковом  начальном  тепловом  потоке  могут  быть  получены  приблизительно  равные
скорости разрушения. Следовательно в определенном диапазоне скоростей уноса массы темп нагре-
ва, задаваемый начальным значением теплового потока, имеет решающее значение как на формиро-
вание температурного поля внутри материала, так и на скорость разрушения поверхности.

Подводимый к поверхности постоянный калориметрический тепловой поток за время нараста-

ния температуры поверхности уменьшается от

к

q  до

)

(



4

0

0

0

w

T

q

q

q

εσ

−

=

′

′

 и в дальнейшем уже не ме-

няется. Изменение теплового потока от

к

q  до

0

q′  в основном происходит до начала разрушения по-

верхности, когда температура поверхности увеличивается от

0

T  до

w

T . Поэтому можно считать, что

именно среднеинтегральное значение теплового потока за период от 0 до

T

τ  определяет темп нагрева

поверхности материала.

Характер нарастания температуры поверхности за период времени

T

τ  показывает, что с точно-

стью до 2% среднеинтегральный тепловой поток можно определить по формуле:

(8.16)













.

4

1

1

2

4

0

к

ср

w

e

w

e

T

I

I

I

I

q

q

εσ

−

⎟⎟

⎠

⎞

⎜⎜

⎝

⎛

−

−

+

≈

′



Если пренебречь излучением и разделить (8.16) на коэффициент теплообмена, то можно запи-

сать

(

)

(8.17)









,



2



5

,

0

)

/

/(

0

0

ср

ср

w

e

w

e

p

I

I

I

I

I

c

q

q

−

≈

−

−

≈

α

′

=

′



т. е. фактически приходим к рассмотрению значений перепада энтальпии в пограничном слое модели

)

(

w

e

I

I

−

, которые отличаются от

ср

q′  при испытаниях в плазменных струях не более, чем на 5%.

В разделе 8.2 на основе  установленных закономерностей, а также формулы (8.7), полученной

для расчета стационарной глубины прогрева, предложено выражение (8.8), расчеты по которому хо-
рошо согласуются, как с расчетом по (8.7), так и с экспериментальными данными для легированной



Глава 8. Энергоемкость внутренних процессов поглощения тепла при тепловом разрушении

материала



191


КСК (см. рис. 8.13 и табл. 8.2). Применим аналогичный подход при выводе формулы для расчета ско-
рости уноса массы.

Допустим,  что  разрушение  поверхности  материала  начинается  при

w

T

T

=

р

  в  момент  времени

T

у

p

τ

=

τ

=

τ

 и const

ср

=

′

≈ q

q

. Тогда используя формулу (5.19)



)

(

4

2

2

0

р

p

q

Т

T

c

−

λρ

π

=

τ

,

которая вытекает из уравнения (8.15), и зависимость (6.29)

2

T

2

T

у

4

)

1

2

(

p

p

∞

+

−

=

τ

V

a

K

K

,

полученную из модели нестационарного прогрева и уноса массы ТЗМ (см. разд. 6.5), приходим к вы-
ражению:

(8.18)













.



)

(



6,79

0

ср

T

T

c

q

G

w

p

−

′

≈

∑



Поскольку

w

e

p

I

I

q

c

q

−

≈

′

=

α

′

ср

0

ср

)

/

/(

.

, то на рис. 8.16 представлена зависимость безразмерной

скорости уноса фторопласта, стеклопластика ТЗМКТ-8 и легированной КСК от перепада энтальпии в
пограничном слое. На рисунке видно, что при отсутствии горения на поверхности (данные для фто-
ропласта  получены  в  потоке  азота [114]) и  термомеханического  уноса  до  безразмерной  скорости

5

,

0

≤

Σ

G

, приведенные результаты удовлетворительно описываются уравнением:

(8.19)



,

)

(

79

,

6

кип

T

H

I

I

G

w

e

−

≈

Σ



где H(T

кип

)

− максимальное теплосодержание материала при температурах кипения, разложения или

сублимации (в зависимости от класса материала).

Следовательно  установившееся  значение  скорости  уноса  в  этом  диапазоне  слабо  зависит  от

предыстории нагрева, доли испарения и излучения с поверхности материала.

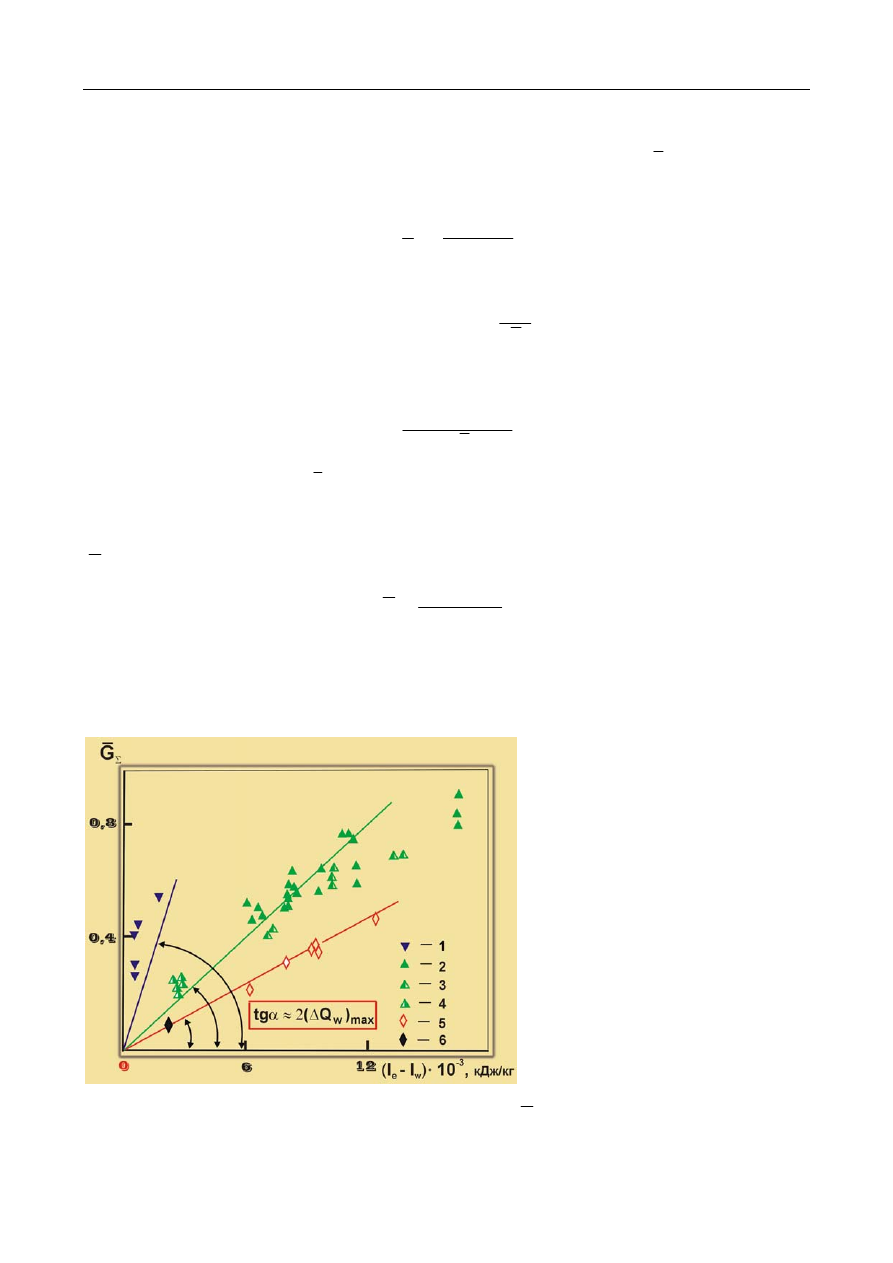

Рис. 8.16. Зависимость безразмерной
скорости уноса ТЗМ от перепада эн-
тальпии:

 1

− фторопласт [114]; 2−4 –

стеклопластик ТЗМКТ-8, 2 – воздушная
плазма, 3 – азотная плазма, 4 – стенд
ЖРД-2М, 5 – данные [291]; 5, 6 – леги-
рованная КСК, 5 – воздушная плазма,
6 – стенд ЖРД-2М; линии – расчет по
(8.19)





Интересно отметить, что тангенс угла наклона прямых

)

(

w

e

I

I

f

G

−

=

∑

 для рассмотренных ма-

териалов приблизительно равен удвоенному значению максимального теплового эффекта физико-
химических превращений на поверхности (рис. 8.16).

8.3. Влияние темпа нагрева на скорость разрушения поверхности и прогрев материала



192


На  рис. 8.17 показаны  расчетные  и  экспериментальные  профили  температур  в  легированной

КСК, построенные для времен нагрева

T

τ

≤

τ

, когда температура поверхности еще не достигла посто-

янного значения. Методика установки термопар и проведения эксперимента описана в разделе 5.4.

Поскольку тепловой поток, входящий в материал, по мере повышения температуры поверхно-

сти  и  скорости  уноса  уменьшается  почти  на  порядок,  то  использование  при  расчетах  по (8.15) его
максимального  значения  должно  обеспечить  более  высокую  скорость  распространения  тепла  по
сравнению  с  экспериментальными  данными.  Значение  теплового  потока,  которое  применялось  при
расчетах по (8.15), уточнялось по формуле (5.19), используя экспериментально установленное значе-
ние времени

1

р

≈

τ

с, за которое температура поверхности достигала температуры начала плавления

КСК (

∼2000 К), и составило 2700 кВт/м

2

.

Однако, несмотря на подстановку в (8.15) этого значения теплового потока, расчет дает сущест-

венно более низкие температуры внутри материала по сравнению с экспериментом (рис. 8.17, кривые
5, 6)). В то же время расчет по формуле (5.5), которая должна быть справедлива только в том случае,
если температура поверхности мгновенно принимает максимально возможное значение для заданных
условий нагрева, вполне удовлетворительно согласуется с экспериментальными данными (рис. 8.17,
кривые 1

−4).

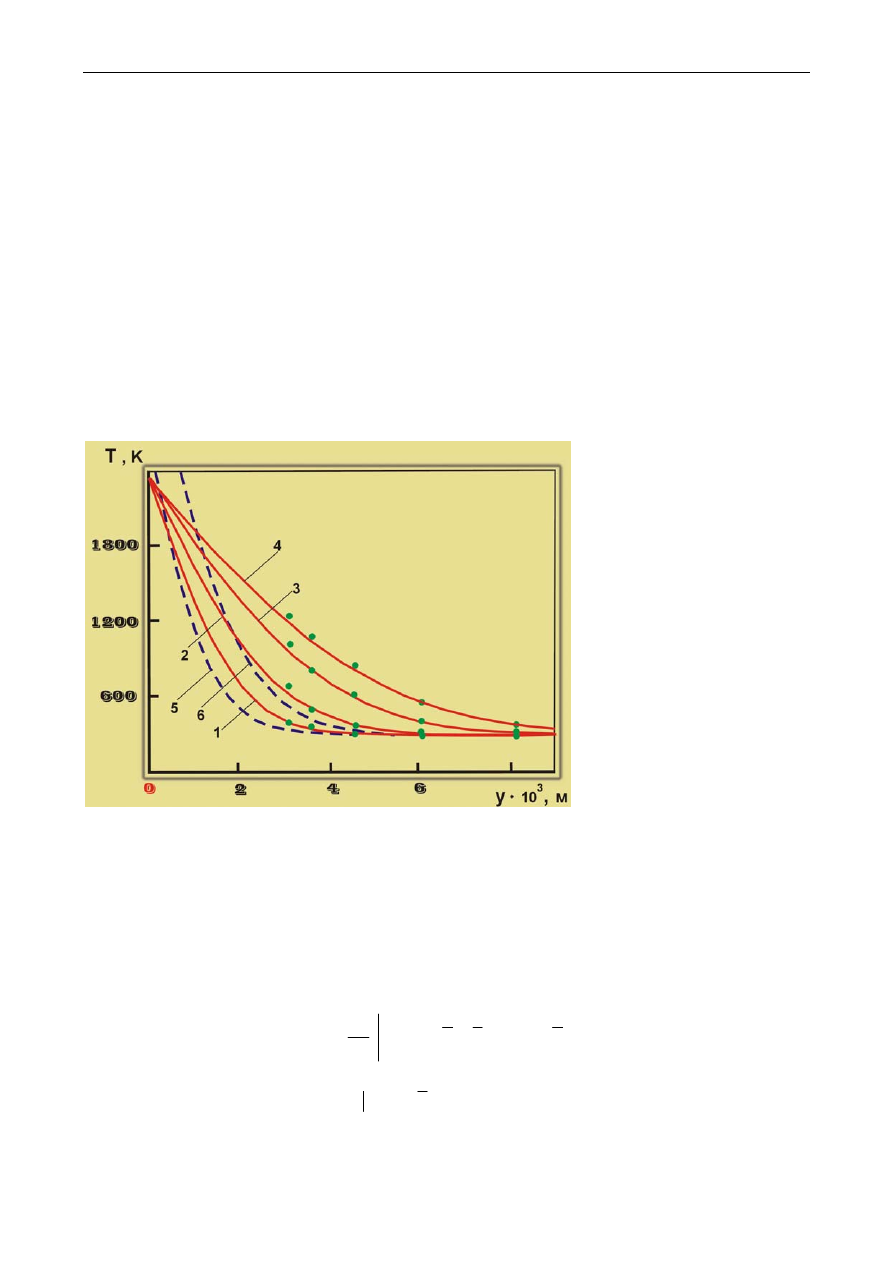

Рис. 8.17. Сравнение расчетных
и экспериментальных профи-
лей температуры в легирован-
ной КСК при временах нагрева

T

τ

≤

τ

: 1–4

− расчет по (5.5) на 2,

4, 8 и 13 секундах нагрева при

const

=

w

T

; 5, 6

− расчет по (8.15)

на 2 и 4 секундах нагрева при

q

= const; точки

− эксперимент

(

к

q

= 2700 кВт/м

2

,

=

w

T

2350 K,

a =

6

10

6

,

0

−

⋅

м

2

/с,

T

τ = 13 с)




По-видимому,  в  случае,  когда  начальное  значение  подводимого  теплового  потока  превышает

критический уровень, допустимый для нагрева поверхности до температуры разрушения (плавления)
материала, принципиально меняется механизм теплопереноса внутри твердого тела и тепловая волна
распространяется быстрее, чем это следует из граничных условий.

Полученные результаты позволяют получить аналитические соотношения для расчета темпера-

турного поля [292]. При тепловом разрушении поверхности материала также можно воспользоваться
уравнением (5.4), если в неподвижной системе координат рассматривать соответствующие начальные
и граничные условия. При стационарном разрушении поверхности материала (

const

=

∞

V

) можно за-

писать:

1)

(8.20)





const;

)

(

)

(

0

)

(

=

ρ

=

−

ρ

=

⎟⎟

⎠

⎞

⎜⎜

⎝

⎛

∂

∂

λ

−

∞

∞

τ

=

w

w

S

y

T

H

V

T

T

c

V

y

T












2)

;

)

,

(

)

(

w

S

y

T

y

T

=

τ

τ

=













3)

;





и



0



при

0

T

T

y

→

∞

→

>

τ



Глава 8. Энергоемкость внутренних процессов поглощения тепла при тепловом разрушении

материала



193










4)

).

(

τ

> S

y




Решая уравнение (5.4) методом интегральных преобразований Лапласа для начальных и граничных
условий (8.20) получим решение, аналогичное (8.1):



(8.21)







.



где



),

exp(

)

(

)

,

(

2

0

0

a

V

h

a

h

hy

T

T

T

y

T

w

∞

=

τ

+

−

−

+

=

τ



Поскольку для получения решения (8.21) из (5.4) не требовалось выполнения условия

∞

→

τ

,

то  с  учетом  полученных  закономерностей  уравнение (8.21) можно  применять  при

v

τ

>

τ

  и

s

y

y

S

<

<

τ)

(

.  Положение  границы

s

y   определяется  закономерностью,  которая  заключается  в  том,

что стационарный режим прогрева до любой изотермы температурного поля, устанавливается в мо-
мент времени, когда глубина залегания этой изотермы

)

(

T

δ  равна слою материала, унесенному с по-

верхности (рис. 8.15). Таким образом

)

(

2

)

(

T

τ

≈

δ

+

τ

≈

S

S

y

s



− координата, которая отсчитывается от

исходной поверхности и определяет нижнюю границу стационарного прогретого слоя.

Для получения решения (5.4) на участке

)

(

2

τ

> S

y

 в качестве граничного условия при

)

(

2

τ

= S

y

 следует использовать (8.1) с учетом того, что

τ

≈

τ

∞

V

S )

(

.



1)

⎟⎟

⎠

⎞

⎜⎜

⎝

⎛

τ

−

−

+

=

τ

∞

τ

=

a

V

T

T

T

y

T

w

S

y

exp

)

(

)

,

(

0

0

)

(

2





2)

.





и



0



при

0

T

T

y

→

∞

→

>

τ



В результате получим

(8.22)







.

2

erf

1

)]

(

[

exp

)

(

)

,

(

0

0

⎥

⎦

⎤

⎢

⎣

⎡

⎟⎟

⎠

⎞

⎜⎜

⎝

⎛

τ

−

−

⎟⎟

⎠

⎞

⎜⎜

⎝

⎛

τ

−

−

−

+

=

τ

∞

a

y

y

S

y

a

V

T

T

T

y

T

s

w



Учитывая, что унесенный слой равен

0

)

(

d

V

S

−

τ

=

τ

∞

, для распределения температур в стацио-

нарном прогретом слое из (8.21) запишем:

(8.23)







,

)

(

exp

)

(

)

,

(

0

0

0

⎥

⎦

⎤

⎢

⎣

⎡

+

τ

−

−

−

+

=

τ

∞

∞

d

V

y

a

V

T

T

T

y

T

w



где

s

y

y

S

<

<

τ)

(

.

Поскольку температуропроводность легированной КСК практически не зависит от температуры

(рис. 7.20), то это дает возможность сравнить экспериментальные данные, полученные в различных
условиях нагрева, с расчетом по (8.22) и (8.23).

Следует отметить, что сравнение расчетных и экспериментальных данных надо выполнять для

стационарного режима уноса массы, т. е. для времен, превышающих время установления стационар-
ной скорости разрушения поверхности

v

τ .

На основании результатов, приведенных на рис. 8.18, можно сделать такие основные выводы.

1. Экспериментальные результаты при

s

y

y

S

<

<

τ)

(

 хорошо согласуются с расчетом по (8.23), а

при

s

y

y

≥

 по (8.22).

2. S-образный профиль температуры в однородных материалах возникает вследствие достаточ-

но резкого разграничения стационарной и нестационарной областей температурного поля. При этом
глубина  залегания  нижней  границы  стационарного  прогретого  слоя  равна  толщине  слоя  материала,
унесенного с поверхности.

3.  Все  расчетные  и  экспериментальные  результаты  находятся  в  области,  ограниченной  реше-

ниями (5.5) и (8.22).
