7.3. Теплопроводность кварцевой стеклокерамики в нестационарном и квазистационарном режимах
       прогрева



170




7.3. Теплопроводность кварцевой стеклокерамики в нестационарном и

квазистационарном режимах прогрева



Легированная  кварцевая  стеклокерамика  была  выбрана  в  качестве  эталонного  материала  для

экспериментального изучения процесса теплового разрушения твердого тела (см. разд. 4.1), поэтому
определению ее теплопроводности было уделено наиболее серьезное внимание.

Теплопроводность  образцов  кварцевой  стеклокерамики  до  температуры 1800 К  определялась

путем решения ОКЗТ с учетом и без учета ее оптических свойств. В первом случае применялся метод
решения обратной задачи радиационно-кондуктивного теплообмена (РКТ), разработанный С. В. Рез-
ником и П. В. Просунцовым [144, 282]. Оптические свойства (коэффициент поглощения

α  и коэф-

фициент рассеяния

β ) находились из решения обратной задачи переноса излучения по результатам

измерений  коэффициентов  пропускания  разнотолщинных  образцов  (рис. 4.2) [264]. Коэффициенты

α   и

β   чистой  кварцевой  стеклокерамики,  обеспечивающие  наилучшее  согласование  расчетных

фотометрических характеристик с экспериментальными данними, составили, соответственно

− 1,288

м

-1

  и 24 430 м

-1

. (Для  легированной  керамики  коэффициенты

α   и  β   не  определялись  из-за  очень

малых значений коэффициента пропускания).

Второй  метод  решения  ОКЗТ

− PROTON, который  использовался  для  восстановления

)

(T

λ



кварцевой стеклокерамики, основан на теории чувствительности, разработан П. Г. Круковским [283]
и  является  модернизацией  методики,  изложенной  в  работе [284]. Метод  предусматривает  задание
верхнего и нижнего пределов искомых значений

)

(T

λ

, что в некоторых случаях существенно облег-

чает восстановление температурной зависимости теплопроводности.

Поскольку измерение температур выше 1800 К с помощью термопар очень затруднено, то для

экстраполяции  коэффициента  теплопроводности  до  температуры  разрушающейся  поверхности  ис-
пользовались результаты определения толщины прогретого слоя (

*

T  = 1800 К) кварцевой керамики в

квазистационарном режиме (разд. 5.3). Ранее было показано, что при температурах выше 1800 К про-
зрачность  чистой  керамики  резко  возрастает,  а  легированной  еще  больше  снижается [131]. Так  как
формула (7.5) для расчета глубины прогретого слоя дает экспоненциальный профиль температур, то
ее применение может быть оправдано только в случае непрозрачных материалов. На рис. 7.13 видно,
что результаты измерения толщины прогретого слоя для легированной керамики хорошо согласуют-
ся с расчетом по (7.5) при коэффициенте температуропроводности

6

10

65

0

−

⋅

= ,

a

м/с.

В  работе [285] выполнено  обобщение  теплофизических  свойств  кварцевого  стекла  и  указано,

что  в  диапазоне  температур 300

−2000  К  для  определения  теплоемкости  с  точностью  до 2% можно

рекомендовать зависимость Келли [286]

2

6

10

24

256

,

0

3

,

931

−

⋅

−

+

=

T

T

c

p

, Дж/(кг К).

Плотность образцов КСК пористостью 10

−12%  равна 2000 кг/м

3

. Температурная зависимость объем-

ной теплоемкости кварцевой стеклокерамики определялась с учетом данных работ [126, 128].

Расчеты показали, что при температурах до 1800 К значения теплопроводности, рассчитанные с

учетом и без учета оптических свойств, хорошо согласуются (рис. 7.14) [287]. Некоторое расхожде-
ние при низких температурах, по-видимому, связано с сильным влиянием на точность решения ОКЗТ
погрешности измерений температур. Таким образом, вследствие высокого рассеяния при температу-
ре ниже 1800 К, радиационной составляющей теплопереноса даже в чистой КСК можно пренебречь,
поэтому в дальнейшем для восстановления

)

(T

λ

 применялась программа решения ОКЗТ «PROTON».

При  решении  обратной  коэффициентной  задачи  теплопроводности  обычно  рассматривается

температурное поле, полученное в трех или четырех точках образца материала. При этом показания
первой и последней термопары, как правило, используются в качестве граничных условий. Чем бли-
же к нагреваемой поверхности находится термопара, тем более высокотемпературные свойства уда-
ется  восстановить.  Температура  вблизи  поверхности  теплозащитных  материалов  часто  превышает
рабочий диапазон термопар, а при уносе массы термопара вообще может выйти на разрушающуюся
поверхность. Очевидно, что в таких условиях нагрева не удается восстановить теплофизические


Глава 7. Температурные поля вблизи разрушающейся поверхности материала



171

свойства при температурах разрушающейся поверхности. В то же время, считается, что если темпе-
ратура материала не превышает рабочего диапазона термопары, и за время эксперимента она остается
внутри материала, то полученные температурные поля позволяют определить теплофизические свой-
ства c удовлетворительной точностью.

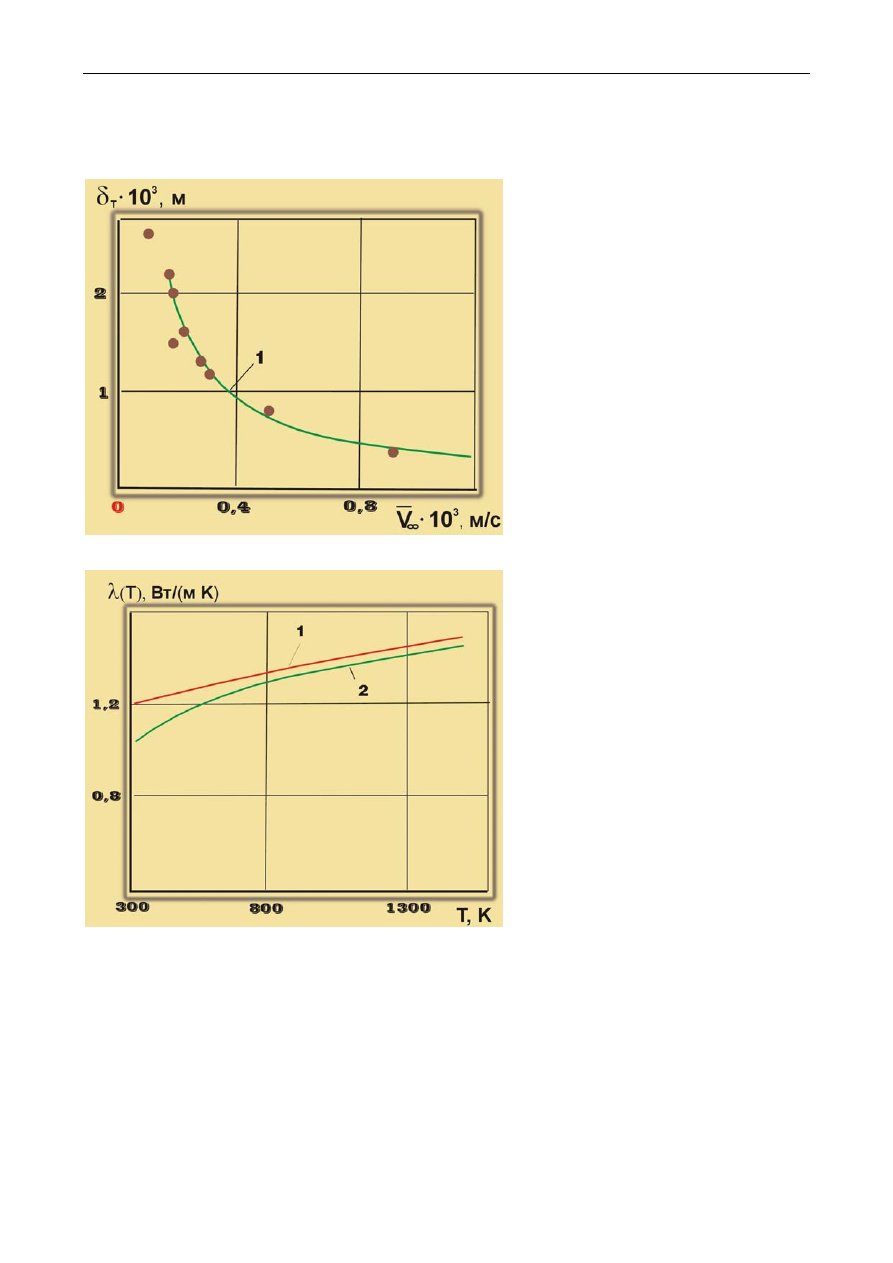

Рис. 7.13. Зависимость глубины прогрева
до изотермы

*

T

 = 1800К легированной

КСК от скорости разрушения поверхно-
сти: 1

− расчет по (7.5) при

6

10

65

,

0

−

⋅

=

a

м

2

/с; точки

− эксперимент









Рис. 7.14. Зависимость теплопроводно-
сти чистой КСК от температуры, вос-
становленной с учетом и без учета опти-
ческих свойств:

1

− без учета оптических

свойств; 2

− с учетом (программа РКТ)





С целью проверки влияния скорости разрушения поверхности и давления окружающей среды

на  коэффициент  теплопроводности  материала  эксперименты  по  измерению  температур  в  образцах
кварцевой стеклокерамики были проведены на различных режимах (табл. 5.2). Метод установки тер-
мопар в образцах и порядок проведения экспериментов описан в работе [237] (см. разд. 5.4).

Несмотря на то, что скорость уноса образцов КСК в зависимости от условий испытаний отли-

чалась более чем в два раза, усредненные по итерациям коэффициенты теплопроводности для боль-
шинства  образцов  удовлетворительно  совпали.  Однако  было  установлено,  что  если  использовать  в
качестве  граничной  термопару,  расположенную  близко  к  поверхности  образца,  разрушающегося  с
невысокой скоростью, то можно получить резкое (до 2-х раз) снижение теплопроводности (рис. 7.15).
При  этом  последующий  анализ  установки  термопар  на  разрезанных  после  испытаний  образцах  не
выявил какого-либо существенного отличия в их расположении. В связи с этим для проверки приме-


7.3. Теплопроводность кварцевой стеклокерамики в нестационарном и квазистационарном
       режимах прогрева





172


нимости найденных значений теплопроводности было рассчитано температурное поле для обеих за-
висимостей

)

(T

λ

, приведенных на рис. 7.15.

Расчеты  проводились  по  программному  комплексу RVS-IEK, который  включает  четыре  про-

граммы. Основные программы предназначены для расчета температуры поверхности, линейного уно-
са, а также нестационарных тепловых полей и разработаны на основе работ [244, 247, 288]. Исход-
ными данными необходимыми для расчета являются: квазистационарные значения

,

 ,

∞

V

T

w

 параметр

нестационарного уноса

0

d , зависимости

)

(T

c

ρ

 и

)

(T

λ

. Параметр

0

d  для легированной КСК прини-

мался равным 0,4·10

-3

м, а для чистой

− 0,85·10

-3

 м (табл. 6.5).







Рис. 7.15. Зависимость теплопроводности ле-
гированной КСК, восстановленной при ис-
пользовании в качестве граничных условий
показаний внутренних термопар (1-я и 4-я):



1

− при

3

10

1

,

0

−

∞

⋅

=

V

м/с; 2

− при

3

10

02

,

0

−

∞

⋅

=

V



м/с




На рис. 7.16, видно, что при использовании в качестве граничных условий показаний первой и

четвертой  термопары  и  соответствующей  зависимости

)

(T

λ

,  расчеты  хорошо  согласуются  с

результатами измерений внутренними термопарами, в том числе и при небольших скоростях уноса.
Однако, если граничными условиями являются временные зависимости температуры поверхности и
скорости уноса, то нижняя кривая

)

(T

λ

 (рис. 7.16, кривая 2) явно не соответствует действительности

(рис. 7.17).







Рис. 7.16. Температурное поле в образце легиро-
ванной КСК при

3

10

02

,

0

−

∞

⋅

=

V



м/с и

w

T = 2350 К:

1–4

− расстояние от исходной поверхности (6,4; 8,73;

10,25; 11,37)

⋅10

-3

м; 5 – эксперимент; 6 – расчет для

)

(T

λ

, приведенной на рис. 7.15 (кривая 2), при ис-

пользовании в качестве граничных условий показаний
первой и четвертой термопар

Рис. 7.17. То же: 6

− расчет при использовании в

качестве граничных условий экспериментальных
значений

)

(

τ

w

T

 и

)

(

τ

∞

V





Глава 7. Температурные поля вблизи разрушающейся поверхности материала



173
















Рис. 7.18. Температурные поля (а, в, д) и параметры разрушения (б, г, е) для образцов легированной КСК:



а, б

−

3

10

02

,

0

−

∞

⋅

=

V

м/с; 1–4

− расстояние от исходной поверхности (6,4; 8,73; 10,25; 11,37)⋅10

-3

м;

в, г

−

3

10

05

,

0

−

∞

⋅

=

V

м/с; 1–4

− (4,54; 6,93; 9,42; 11,65)⋅10

-3

м; д, е

−

3

10

1

0

−

∞

⋅

= ,

V

м/с; 1

−4 − (4,78; 7,78; 9,7;

11,65)

⋅10

-3

м; 5 – эксперимент; 6 – расчет для

)

(T

λ

, приведенной на рис. 7.16 (кривая 1), и граничных условий

на поверхности (б, г, е)
