Тепловое разрушение материалов - часть 41

7.2. Эффективная теплопроводность композиционных ТЗМ. Восстановление температур по измерениям
       в одной точке образца



166


Все  перечисленные  методы  предполагают  определение  эффективных  теплофизических  харак-

теристик, так как даже при использовании общего уравнения теплопроводности (4.2) не удается пол-
ностью исключить влияние на них условий нагрева. Поэтому все теплофизические свойства следует
считать  эффективными  и  применимыми  в  рамках  принятой  модели.  Это  подтверждается  тем,  что
применение  различных  моделей  приводит  не  только  к  количественному,  но  и  качественному  отли-
чию найденных значений ТФХ.


Коэффициент  теплопроводности

λ   композиционных  материалов  достаточно  сильно  зависит

от темпа нагрева. Причем при увеличении темпа нагрева, несмотря на то, что температура поверхно-
сти, как правило, возрастает, он может как уменьшаться, так и увеличиваться [236]. В работах [273,
274]  указывается  на  зависимость  коэффициента

λ   от  вида  нагрева  (лучистого  или  конвективного)

даже при одинаковых уровнях подводимого теплового потока. Отмечается сильная зависимость теп-
лофизических характеристик и от других факторов, таких как время нагрева, место установки термо-
пар [236].

Характерной особенностью ОКЗТ, наиболее часто применяемых для определения эффективной

теплопроводности  ТЗМ,  является  некорректность  исходной  постановки,  связанная  с  возможной  не-
однородностью  и  неустойчивостью  их  решения.  Это,  кроме  применения  специальных  математиче-
ских методов, требует оптимального планирования и должной технической организации эксперимен-
тальных  исследований.  Оптимизация  расположения  датчиков  температуры  и  их  количества  также
представляет собой сложную и важную задачу.

В работе [275] на примере двух температурных полей наглядно показано, что отсутствие одно-

го датчика из пяти в зоне наиболее оптимального расположения термопары приводит к неоднознач-
ному решению задачи, т. е. получению нескольких зависимостей

)

(

T

λ

, удовлетворяющих одному и

тому  же  температурному  полю.  Поэтому  физическому  эксперименту  должно  предшествовать  мате-
матическое  моделирование  по  определению  оптимального  расположения  датчиков  температуры  на
основе априорной информации [276, 277].

Предлагаемый  нами  метод  позволяет  избежать  трудоемких  расчетов  на  стадии  планирования

эксперимента  и  проводить  предварительную  обработку  экспериментальных  температурных  полей  в
случаях, когда они удовлетворяют закономерности

)

(

*

τ

=

∆

f

 (см. разд. 5.1, 5.2). Однако при пере-

менных теплофизических коэффициентах тангенс угла наклона зависимости пути, пройденного изо-
термой

*

T ,  от

τ   не  может  быть  представлен  как  произведение

a

K

,  поскольку  коэффициент

a,

непосредственно  определяющий  положение  любой  изотермы  внутри  материала  в  уравнении (5.7),
должен учитывать не только абсолютное значение эффективной теплопроводности, но также темп ее
изменения с температурой

−

T

/

∂

λ

∂

. Действительно, численные расчеты для 20 различных законов

изменения

)

(

T

λ

 (

c

ρ  принималось равным 1800 кДж/(м·К)) при постоянной температуре поверхно-

сти  подтверждают  линейный  характер  зависимости

τ

= f

y

,  но  показывают,  что  значения

)

(

T

a

  и

)

(

*

T

a

, если температурный коэффициент

K  определять по уравнению (5.5), отличаются тем больше,

чем сильнее зависимость коэффициента теплопроводности от температуры, например, (рис. 7.6).

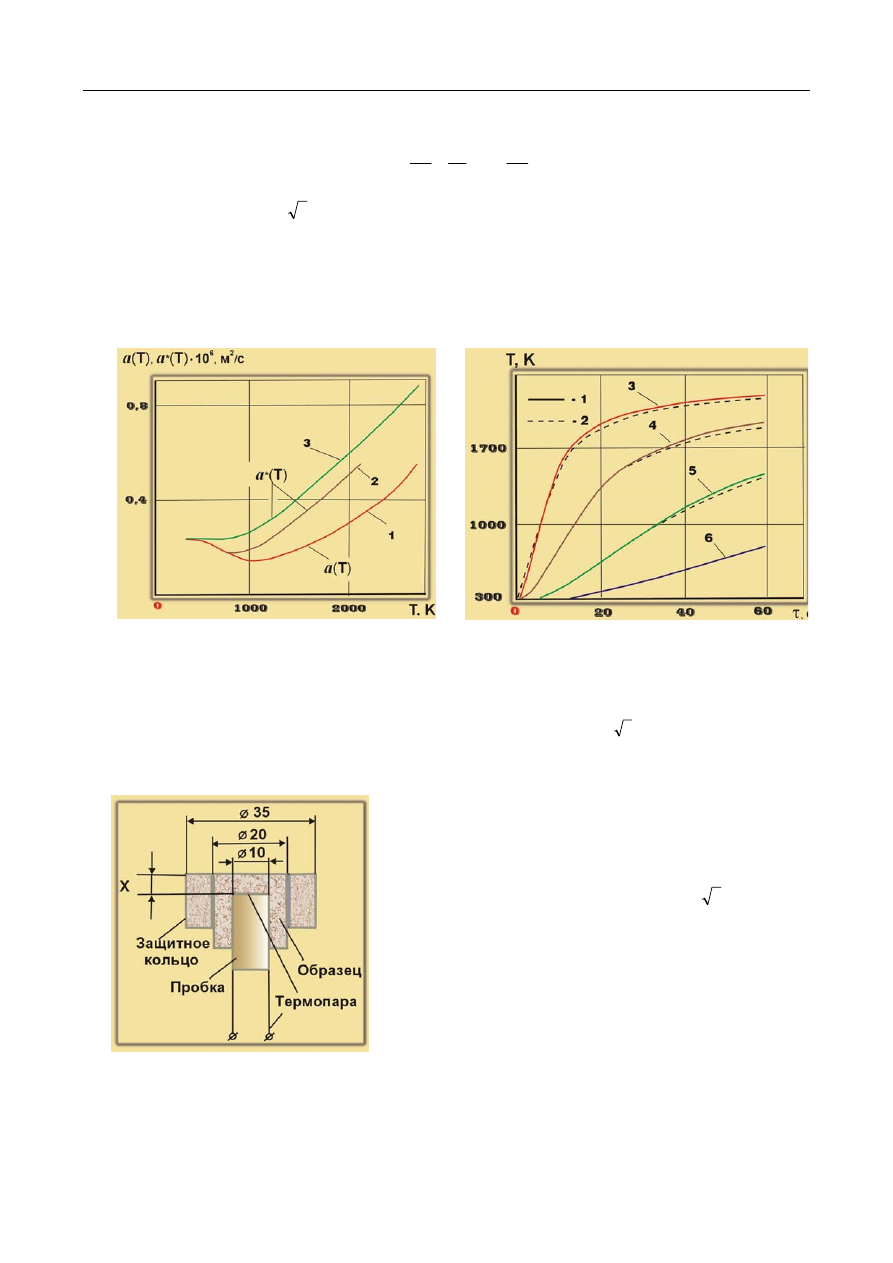

Рис. 7.6. Зависимость коэффициента

)

(

*

T

a

 для

различных законов изменения температуро-
проводности

)

(T

a

 при

c

ρ

 = 1800 кДж/(м·К):

1

−4 − варианты расчета



Глава 7. Температурные поля вблизи разрушающейся поверхности материала



167

Рассмотрим,  в  какой  степени  внешние  условия  (температура  поверхности  и  скорость  уноса)

влияют  на  коэффициент

a,  на  примере  стеклопластика  ТЗМКТ-8.  На  рис. 7.7 показана  зависимость

глубины прококсованного слоя (

≈

*

T

870 К [278]) стеклопластика ТЗМКТ-8 от скорости уноса в ква-

зистационарном режиме прогрева. Видно, что во всем диапазоне рассмотренных скоростей разруше-
ния экспериментальные значения глубины прококсованного слоя хорошо согласуются с расчетами по
формуле:

(7.5)















ln

0

*

0

T

T

T

T

T

V

a

w

−

−

=

δ

∞



при

a = 0,25·10

-6

 м

2

/с, т. е. коэффициент температуропроводности

a слабо зависит от скорости уноса.

Необходимо  отметить,  что  в  этих  экспериментах  температура  поверхности  образцов  находилась  в
пределах 2600

−2700 К. В то же время, поскольку a зависит от

T

/

∂

λ

∂

, величина

w

T  оказывает на него

существенное влияние (рис. 7.8).

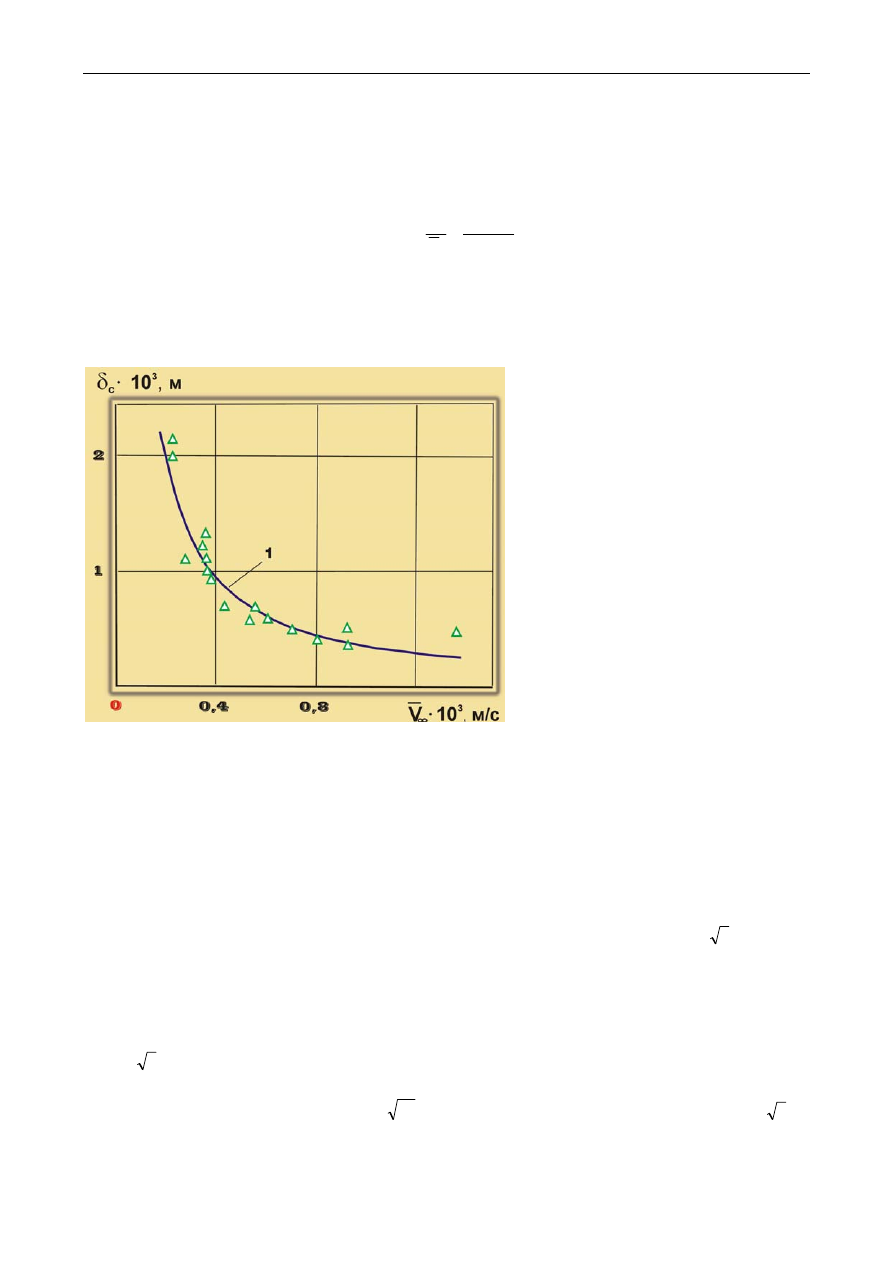

Рис. 7.7.



Зависимость глубины прококсо-

ванного слоя cтеклопластика ТЗМКТ-8
от скорости разрушения поверхности
(

w

T

= 2600

−2700 К): 1 − расчет по (7.5); при

6

10

25

0

−

⋅

= ,

a

 м

2

 /с; точки

− эксперимент





Такой вывод не позволяет использовать зависимости

)

(

*

T

a

 для расчетов температурных полей

при других граничных условиях. Вместе с тем предварительная обработка экспериментальных дан-
ных с помощью коэффициента

)

(

*

T

a

 для восстановления температурных полей позволяет получить

зависимость

)

(

T

λ

  даже  в  тех  случаях,  когда  исходная  информация  не  удовлетворяет  требованиям

ОКЗТ. Поскольку коэффициент

)

(

*

T

a

 определяет положение изотермы

*

T  в заданный момент вре-

мени, то он суммирует и осредняет действие всех процессов, протекающих в слое материала, ограни-
ченного снизу температурой

*

T .

Использование закономерности распространения изотерм в твердом теле

)

(

*

τ

=

∆

f

 дает воз-

можность определить  значение температуры в любой момент времени  и любой точке пространства
по температурной кривой, полученной лишь в одной точке образца, и использовать его для восста-
новления

)

(

T

λ

  путем  решения  ОКЗТ.  При  этом  существенно  снижается  влияние  многочисленных

погрешностей,  связанных  с  измерением  температуры  в  образцах  композиционных  материалов,  по-
скольку локальные возмущения температуры, учитывая практически линейный характер зависимости

)

(

*

τ

=

∆

f

, могут быть сглажены методом наименьших квадратов.

Для восстановления температурных полей при зависимости

λ  от температуры можно исполь-

зовать некоторый коэффициент

*

*

)

(

a

K

T

K

=

, характеризующий угол наклона прямых

)

(

*

τ

=

∆

f

,

не выделяя a

*

.



7.2. Эффективная теплопроводность композиционных ТЗМ. Восстановление температур по измерениям
       в одной точке образца



168


На рис. 7.9 сравниваются температурные поля, рассчитанные по уравнению теплопроводности

( )

(7.6)













⎥

⎦

⎤

⎢

⎣

⎡

∂

∂

λ

∂

∂

=

∂

∂

ρ

y

T

T

y

y

T

c



и закономерности

τ

=

)

(

*

T

K

y

 при

w

T  = const для зависимости

)

(T

λ

 стеклопластика ТЗМКТ-8. Эти

поля хорошо совпадают во всем рассмотренном диапазоне. Однако аналогичные расчеты для других
законов изменения

)

(

τ

= f

T

w

 при переменном

)

(T

λ

 уже не согласуются.

Следовательно,  закономерность  теплового  режима  в  твердом  теле (5.7) для  восстановления

температур внутри тела надо применять при

w

T  = сonst, что, как правило, реализуется при уносе мас-

сы с поверхности ТЗМ при постоянном тепловом воздействии.

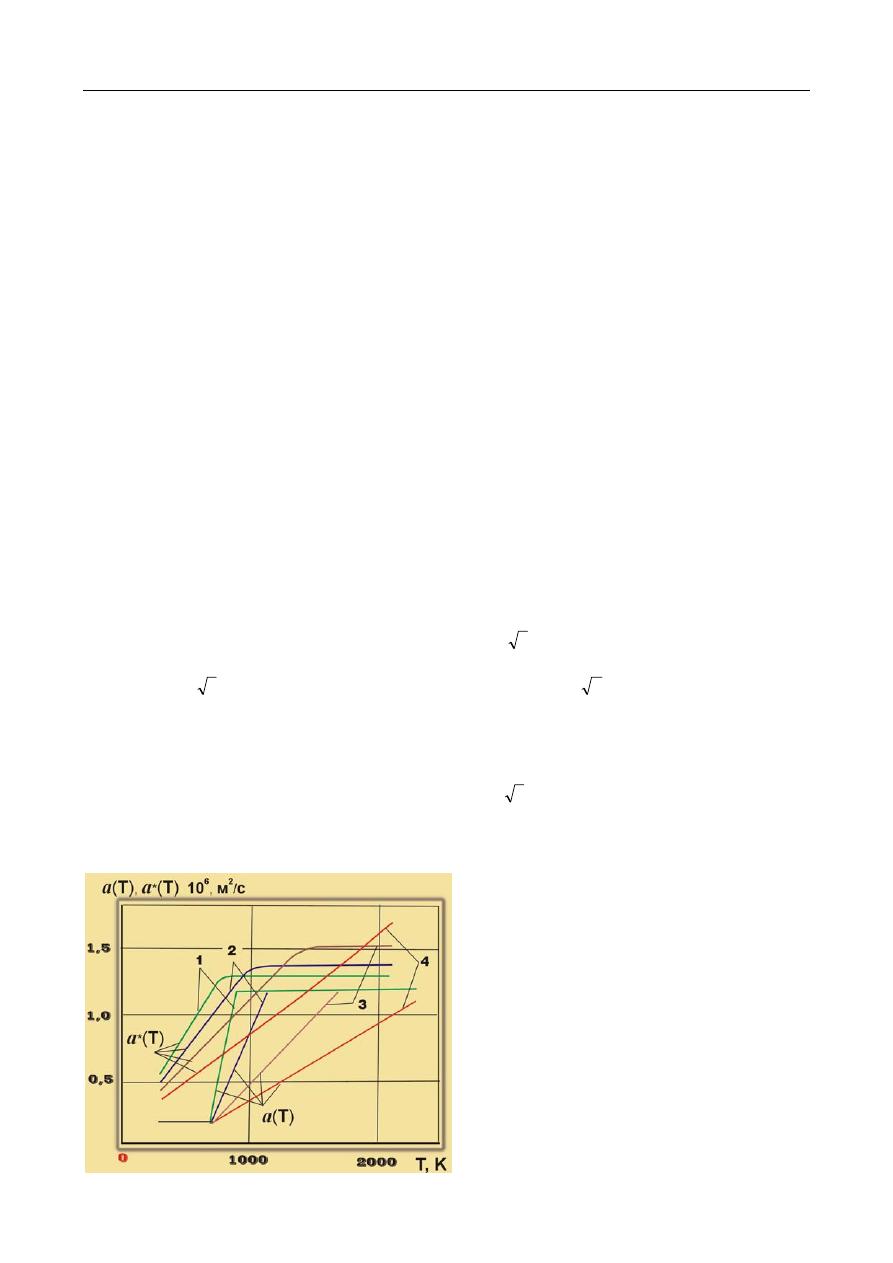

Рис. 7.8. Зависимость коэффициента

)

(

*

T

a

 и

эффективной температуропроводности

)

(T

a

 для

стеклопластика TЗМКT-8 от температуры: 1

−

)

(T

a

; 2, 3

−

)

(

*

T

a

; 2

− при

w

T

 = 2100 К; 3

− при

w

T

= 2700 К

Рис. 7.9. Расчеты температурного поля при

=

w

T

const (2500 K) для зависимости

)

(T

a

 стек-

лопластика ТЗМКТ-8 (рис. 7.8): 1 – расчет по
уравнению теплопроводности (7.6); 2

− расчет по

закономерности

τ

)

(

*

T

K

; 3–6 – расстояние от

поверхности нагрева (1,5; 2,5; 4,0; 6,0)

⋅10

-3

м



Эксперименты  проводились  на  образцах  стекло-

пластика  в  условиях  стенда  ВПС-1000Л/В.  Для  опреде-
ления

)

(

*

T

a

  по  предлагаемому  методу  достаточно  од-

ной термопары. Однако, с целью исключения случайных
погрешностей, было изготовлено по 4

−5 образцов одной

рецептуры. Поэтому зависимости

)

(

*

τ

=

∆

f

 строились

по  данным  измерений,  полученным  с  помощью  одной
термопары  в 5-ти  образцах,  испытанных  на  одном  ре-
жиме.  Координата  установки  термопар  x  изменялась  в
пределах (2

−10)·10

-3

 м (рис. 7.10).

Находились значения коэффициента

)

(

*

T

a

, по ко-

торым при тех же условиях по уравнению (5.7) рассчи-
тывалось температурное поле. При таком подходе появ-
ляется возможность перейти к некоторой условной пла-
стине  с  граничными  условиями  первого  рода  и  восста-
новить  коэффициент  a(T)  или

λ (T) ( c

ρ   принималось

постоянным) c помощью  ОКЗТ,  используя  в  качестве
«экспериментальной»  кривой  температурную  зависи-

мость в центральной точке пластины [279].




Рис. 7.10. Схема установки термопары
в образцах стеклопластиков (все дета-
ли модели изготавливаются из мате-
риала образца)

Глава 7. Температурные поля вблизи разрушающейся поверхности материала



169

На рис. 7.11 (кривая 1) показана зависимость коэффициента

)

(T

λ

 для стеклопластика ТЗМКТ-

8,  восстановленная  до  температур  поверхности,  превышающих 2500 К,  в  условиях  конвективного
нагрева. Сравнение рассчитанных по найденной зависимости

)

(T

λ

 температурных полей с экспери-

ментальными  данными,  полученными  в  условиях  радиационного  нагрева  на  установке  СГУ-6 (

к

q

=



500 кВт/м

2

) при температуре поверхности 1500 К (рис. 7.12), в данном случае показывает удовлетво-

рительное совпадение (расхождение не превышает 10%). Температурные зависимости снимались в 4-
х точках образца, показания первой и четвертой термопар при расчете по уравнению (7.6) использо-
вались  в  качестве  граничных  условий.  Следовательно,  восстановленная  по  предложенному  методу
зависимость

)

(T

λ

, может быть использована для расчета температурных полей в достаточно широ-

ком диапазоне условий нагрева.

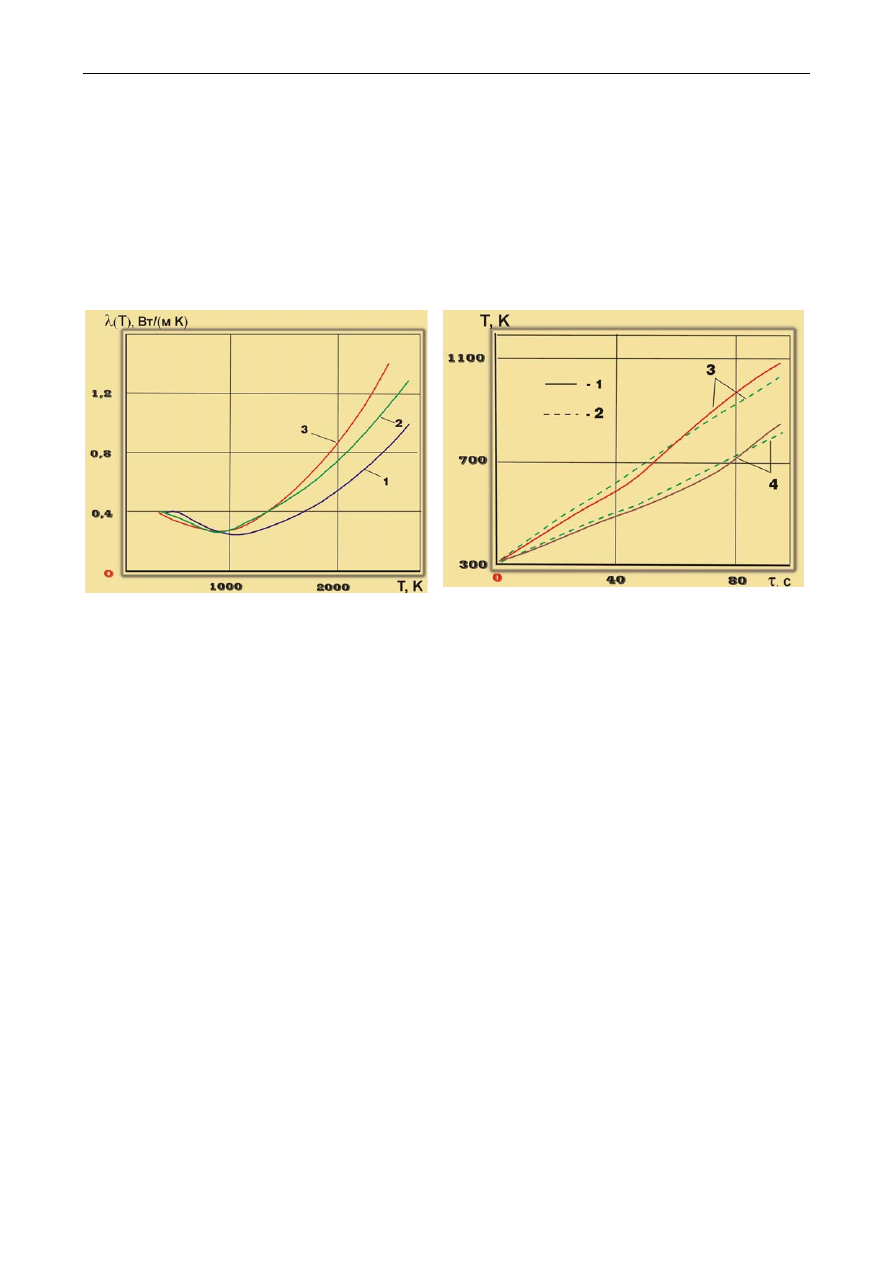

Рис. 7.11. Зависимость  эффективной  теплопро-
водности стеклопластиков от температуры:
1

− ТЗМКТ-8; 2 − ТЗМКТ-1 + 20% ЭДТ; 3 − ТЗМКТ-

1 + 10% ЭДТ (стенд ВПС-1000Л/В,

к

q

= 3350кВт/м

2

)



Рис. 7.12.



Сравнение экспериментальных темпера-

тур  в  образце  стеклопластика  ТЗМКТ-8,  получен-
ных при радиационном нагреве (

л

q

= 500 кВт/м

2

), с

расчетом: 1

− эксперимент [280]; 2 − расчет для

)

(T

λ

,

приведенной на рис. 7.11 (кривая 1); 3, 4

− расстояние

от нагреваемой поверхности (3,5; 4,6)

⋅10

-3

 м



С целью определения влияния содержания связующего на эффективную теплопроводность ма-

териала в одних тех же условиях (

к

q = 3350 кВт/м

2

) были испытаны стеклопластики ТЗМКТ-1 с до-

бавлением эпоксидной смолы 10 и 20% (ТЗМКТ-1 + 10% ЭДТ, ТЗМКТ-1 + 20% ЭДТ), а также стек-
лопластик ТЗМКТ-8, в котором содержание эпоксидной смолы составляло 43%. Скорость уноса из-
менялась от 0,1·10

-3

м

− для ТЗМКТ- 1 + 10%ЭДТ до 0,16·10

-3

 м

−

 для ТЗМКТ-8. Температура поверх-

ности  находилась  в  пределах 2600

−2730  К.  На  рис. 7.11 видно,  что  количество  эпоксидной  смолы,

оказывает заметное влияние на

)

(T

λ

. При высоких температурах теплопроводность при повышении

содержания  эпоксидной  смолы  снижается,  что,  по-видимому,  связано  с  уменьшением  содержания
углерода в материале.

Следует отметить, что при отсутствии надежной информации о зависимости

)

(T

c

ρ

 для опреде-

ления  эффективной  теплопроводности  достаточно  использовать  постоянное  значение,  взятое  при
комнатной температуре. В принципе при тех же граничных условиях возможно независимое опреде-
ление теплоемкости и теплопроводности, если в процессе эксперимента, помимо регистрации темпе-
ратуры в какой-либо точке образца, регистрируется также тепловой поток в этой точке [281].

Поскольку  при  определении  коэффициента

)

(

*

T

a

,  удовлетворяющего  закономерности (5.7),

граничным условием является температура поверхности (при определении

*

θ  используется значение

w

T ),  то,  добившись  согласования  расчетных  и  экспериментальных  температурных  полей  в  области

измерения температур, можно восстановить температуропроводность даже в другом температурном
диапазоне.
