6.2. Температура поверхности ТЗМ при постоянном тепловом воздействии. Взаимосвязь законов
       изменения скорости уноса и температуры поверхности



146


тура и время начала уноса определялись с помощью зависимостей

)

(

τ

w

T

 и

)

(

τ

S

, а время

T

τ  рассчи-

тано по (6.18).

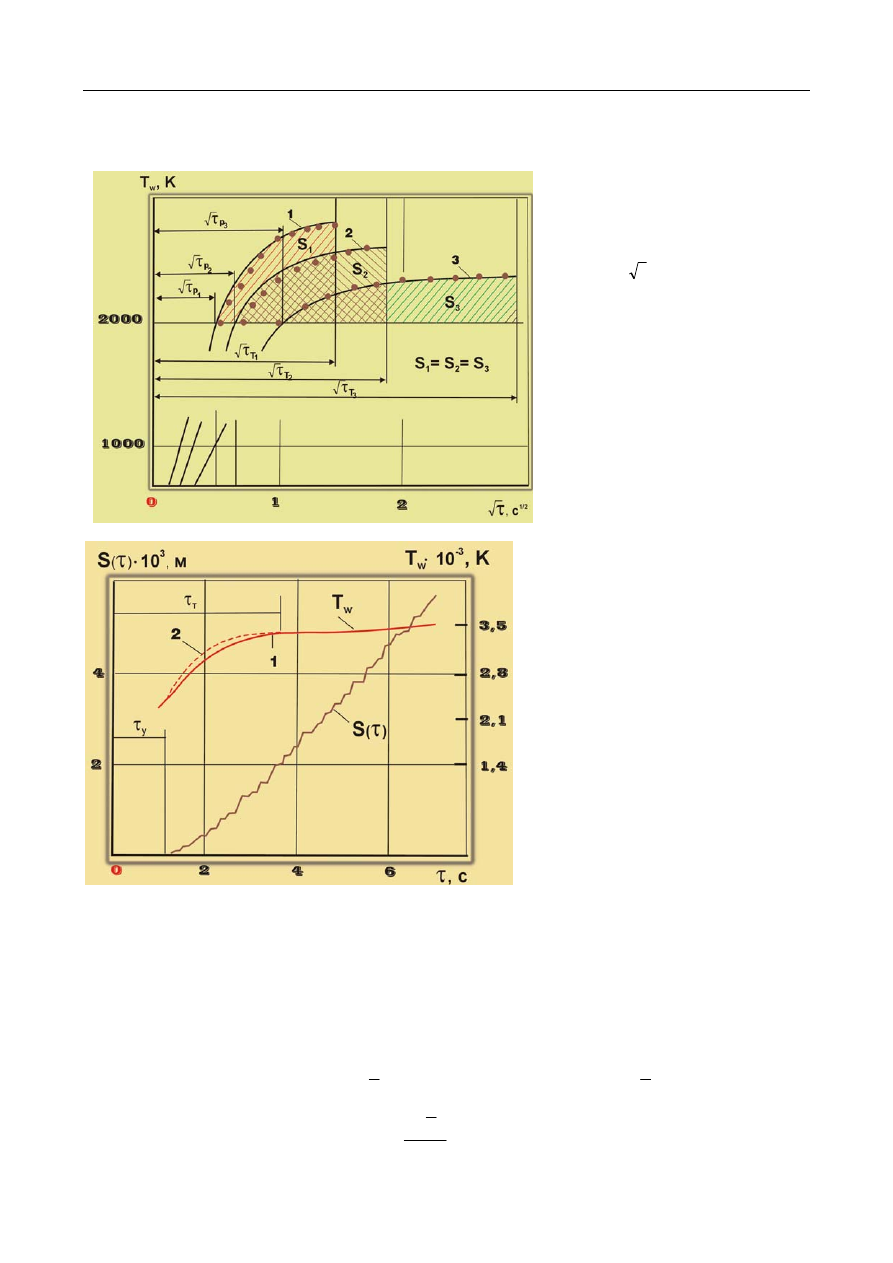

Рис. 6.9. Зависимость перепада тем-
ператур в расплавленном слое ма-
териалов на основе кварцевого
стекла от

τ : 1, 2

− эксперимент в

струе ЭДП при

к

q

 = 11 500 и 7650

кВт/м

2

; 3

− в струе ЖРД-2М при

к

q

 =

14 700 кВт/м

2

; 1, 2

− легированная

КСК; 3

− кварцевое стекло; точки −

расчет по (6.13)









Рис. 6.10. Зависимость линейного уноса
и температуры поверхности графита от
времени нагрева при

к

q

= 90 850 кВт/м

2

,

e

I

= 16 300 кДж/кг;

e

P

= 25·10

5

 Па [243]:

1, 2

− температура  поверхности; 1 − экспе-

риментальная кривая; 2

− расчет по (6.13)




Из изложенного выше следует, что константа

p

T

K , по-видимому, определяет безразмерное ко-

личество тепла, которое должно быть поглощено в поверхностном слое разрушающегося материала
для  достижения  установившегося  значения  температуры  поверхности.  Завершение  этого  процесса
особенно четко отражается на скорости перемещения высокотемпературных изотерм (рис. 6.6) [245].

Полученные результаты позволяют сделать вывод о том, что в процессе теплового разрушения

материала,  как  и  при  эрозионном  уносе  массы [246], существует  достаточно  четкая  граница  между
нестационарным и установившимся режимами. Из работы [246] следует, что при эрозионном разру-
шении "пороговое" значение массы выпавших частиц

*

p

m , при достижении которого устанавливается

стационарное значение скорости уноса

∞

V

, связано со скоростью соударения

p

V  уравнением

(6.19)















.

2

2

p

*

p

A

V

m

=



Глава 6. Установление стационарного режима уноса массы теплозащитных материалов



147


Диапазон изменения параметра A сравнительно узок, и для неметаллических материалов его

можно принять равным 10

6

 Дж/кг. К моменту, когда количество энергии, подведенной к поверхности

материала, достигает A, завершается процесс установления.

При тепловом разрушении значительная часть входящего в тело тепла (энергии) отводится за

счет теплопроводности вглубь  материала. Поэтому говорить о постоянном для всех случаев количе-
стве тепла не имеет смысла. Однако, учитывая аналогию между тепловым и эрозионным разрушени-
ем материалов [245], можно предположить, что указанный процесс проявляется и при тепловом уносе
массы. Поэтому представляет интерес оценить величину тепла, поглощенного в поверхностном слое,
в момент установления температуры поверхности.

Как  было  показано  (рис. 6.6), линейный  характер  зависимостей

τ

=

∆

f

*

  соблюдается  даже

для  высокотемпературных  изотерм.  Допустим,  что  аналогичная  зависимость  выполняется  для  изо-
термы с температурой начала уноса, температурный коэффициент которой равен

p

T

K

, т. е.

)

(

~

р

T

T

p

p

τ

−

τ

∆

a

K

.

Учитывая  относительно  невысокий  перепад  температур  в  разрушающемся  слое,  в  качестве

среднемассовой примем среднеинтегральное значение температуры поверхности за период времени
от

р

τ  до

T

τ , т. е.

)

(

р

Т

р

T

T

K

w

−

. Принимая во внимание (6.17), получим выражение для оценки коли-

чества тепла в виде

(6.20)















.

560

~

p

T

п

a

сK

Q

ρ

∆




Тогда  для  графита  при  ρ  = 1740 кг/м

3

;

p

c  = 2 кДж/(кг·К);

a

 = 16·10

-6

  м

2

/с [2] по  данным,

приведенным на рис. 6.10, получим

п

Q

∆ ~ 5800 кДж/м

2

. Для легированной кварцевой стеклокерамики

при температурах выше 2000 К можно принять

ρ

 = 2200 кг/м

3

;

p

c  = 1,3 кДж/(кг·К) [128]; a = 0,65·10

-6



м

2

/с [247]. В результате имеем

п

Q

∆

~1000 кДж/м

2

.

По-видимому, по мере уменьшения температуропроводности материала количество тепла, по-

глощенное  в  разрушающемся  слое  к  моменту  установления  температуры  поверхности,  стремится  к
величине параметра А, полученной для неметаллических материалов в случае эрозионного разруше-
ния.

Таким образом, константа теплового разрушения материала

p

T

K  оказывает влияние на законы

изменения  температуры  поверхности,  скорости  уноса  массы,  перемещения  изотерм  температурного
поля и определяет количество тепла, поглощаемого в поверхностном слое разрушающегося материа-
ла. Момент достижения

w

T  совпадает с завершением процесса накопления тепла и отражается на за-

кономерности перемещения высокотемпературных изотерм

− линейная зависимость

)

(

*

τ

=

∆

f

 до-

вольно резко меняет свой угол наклона (рис. 6.6).




6.3. Параметр нестационарного уноса массы и влияние на него различных факторов



Изменение линейного размера теплозащитного покрытия при взаимодействии с высокотемпе-

ратурной средой, как и скорость его разрушения, является одной из важнейших характеристик рабо-
тоспособности ТЗМ. Если рассмотреть изменение интеграла (6.6) во времени для расчетных моделей

=

p

T

 const и

)

(

)

(

p

τ

=

−

f

T

T

w

 (рис. 6.11), можно заметить, что более плавное изменение скорости во

втором случае приводит к снижению линейного уноса в нестационарном периоде на величину

0

d  =

0,26. Так как параметр

0

d  характеризует нестационарный участок нагрева и его сравнительно просто

можно найти по расчетным или экспериментальным зависимостям линейного уноса

(6.21)















,

)

(

0

d

V

S

−

τ

=

τ

∞



то возникает вопрос: нельзя ли

0

d  использовать для описания нестационарного уноса? В связи с этим

было рассмотрено, как влияют условия нагрева и свойства материала на его величину.

6.3. Параметр нестационарного уноса массы и влияние на него различных факторов





148

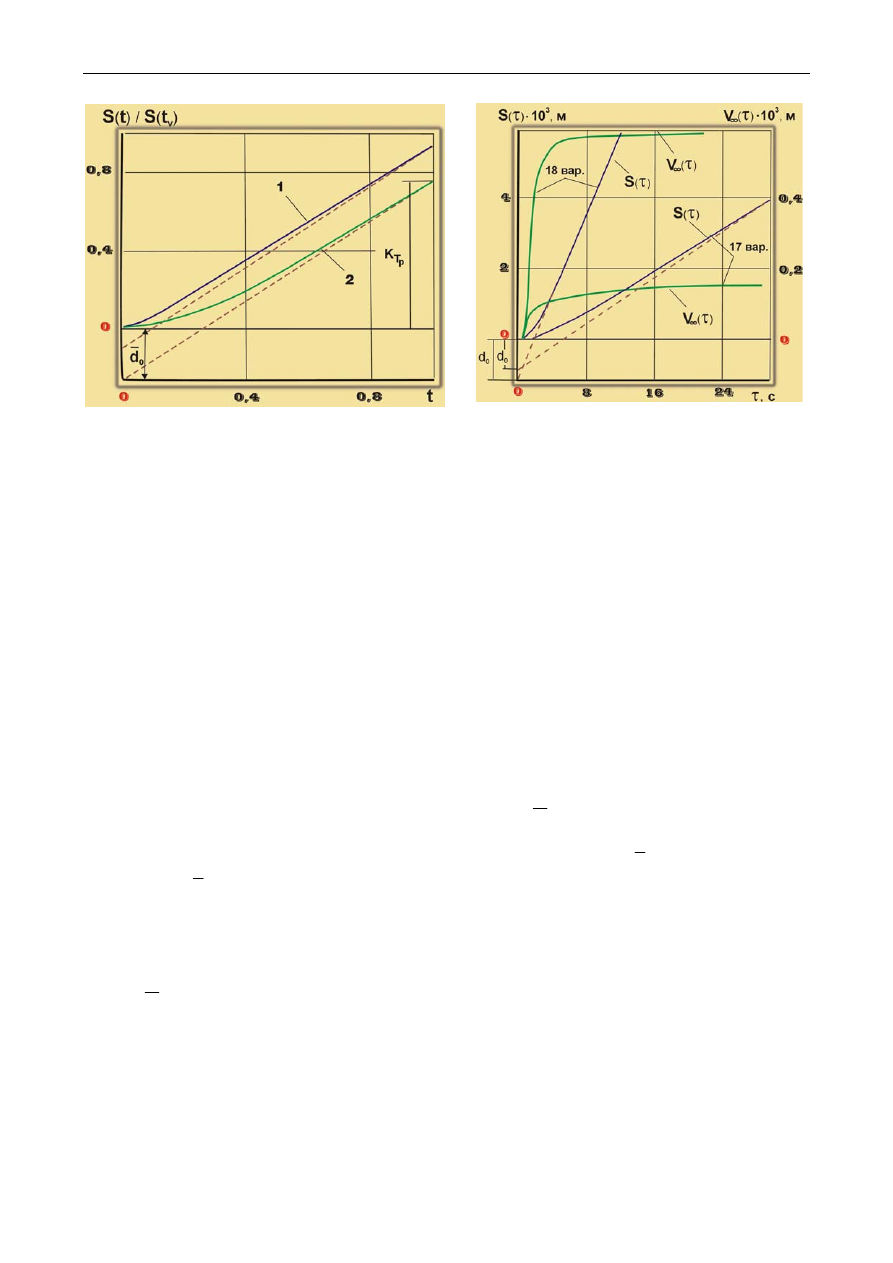

Рис. 6.11. Зависимость безразмерного линейного уноса

)

(

/

)

(

v

t

S

t

S

 от времени нагрева: 1

− расчет при

p

T

 =

const, 2

−

)

(

τ

= f

T

w



Рис. 6.12. Зависимость скорости и линейного
уноса от времени нагрева для 17 и 18 вариан-
тов расчета (табл. 6.3)



Для определения параметра

0

d  были проанализированы зависимости линейного уноса от вре-

мени нагрева

)

(

τ

S

, рассчитанные в работе [2] по модели оплавления (формулы (6.1)

−(6.4)). При рас-

четах в широком диапазоне варьировались значения плотности, вязкости, теплоемкости, доли испа-
рения, градиента давления, аэродинамического трения, степени черноты, теплоты испарения, давле-
ния паров и теплопроводности. Например, теплоемкость изменялась в 2 раза, доля испарения

− в 10

раз, плотность

− в 1,5 раза и т. д. Расчеты в основном были выполнены для двух режимов нагрева.

Первый  режим  нагрева  характеризуется  коэффициентом  теплообмена

− 1 кг/(м

2

·с),  давлением

торможения

−  1·10

5

  Па  и  температурой  торможения

− 4000 К.  Для  второго  режима

0

)

/

(

p

c

α

 = 0,5

кг/(м

2

·с), Р

e

 = 0,13·10

5

 Па и

e

T  = 6000 К. Варианты расчетов сведены в две таблицы 6.3 и 6.4.

В табл. 6.3 представлены варианты расчетов при коэффициенте теплообмена

0

)

(

p

c

/

α

= 1 кг/(м

2

·с) и

e

T  = 4000 К. При этом первый вариант выполнен при следующих значениях

параметров:

e

P  = 1·10

5

  Па;

p

c  = 1,26 кДж/(кг·К);  ρ  = 2000 кг/м

3

;

w

Q

∆

= 12 570 кДж/кг;

9

2

2

10

2

/

⋅

=

dx

P

d

e

H/м

2

;

4

w

T

εσ

= 312 кВт/м

2

;

5

10

8

,

2

/

⋅

=

τ dx

d

w

H/м

2

;

(

)

59

,

24

/

000



68

exp

−

=

µ

w

T

  кг·c/м

2

;

(

)

5

10

48

,

18

/

57800

exp

⋅

+

−

=

w

v

T

P

Па;

λ

=2,1  Вт/(м  К);

6

,

0

68

,

0

≈

=

γ

v

M

.  В  последующих  вариантах,

приведенных в этой таблице, изменялся только один из параметров.

На рис. 6.12 показаны варианты расчетов 17 и 18 (17

−

w

T  = 2253 К,

∞

V  = 0,156

⋅10

-3

 м/с; 18

−

w

T  = 2838 К,

∞

V  = 0,58

⋅10

-3

  м/с),  когда  параметр

0

d   наиболее  сильно  отличался  от  своей  средней

величины  при  одинаковом  значении  теплопроводности.  На  рисунке  видно,  что  влияние  скорости
уноса на параметр

0

d , по крайней мере, на порядок меньше, чем на время ее установления

v

τ .

В табл. 6.4 приведены результаты расчетов, полученные при изменении теплопроводности от 2

до 13 Вт/(м·K). Эти расчеты выполнены для второго режима при

w

Q

∆

 = 12 570кДж/кг,

4

w

T

εσ

 = 250

кВт/м

2

,

v

M  =0,57,

γ =0,66.

Прежде всего, обратим внимание на величину параметра

0

d , полученную в 23 и 24 вариантах.

Эти  варианты  рассчитаны  для  близких  значений

p

c

,

,

ρ

λ

  и  найденные  величины

0

d   согласуются  со

значением параметра

0

d , определенным при той же температуре для давления торможения 1·10

5

 Па,

и

0

)

/

(

p

c

α

 = 1 кг/(м

2

·с) (табл. 6.3). Следовательно,  уменьшение  давления  торможения  на  порядок

практически не оказывает влияния на величину параметра

0

d .
