Самолет Ту-214. Руководство - часть 26

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

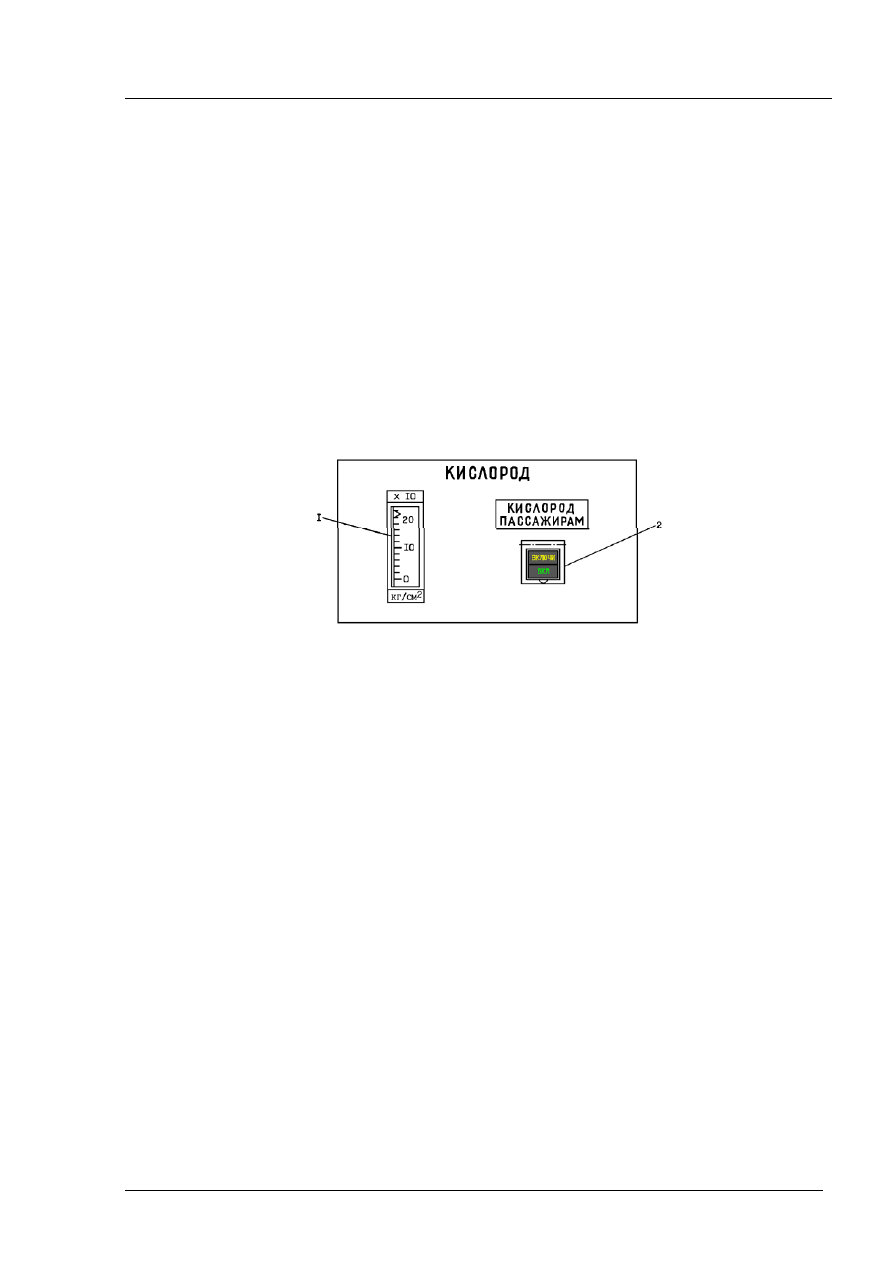

1. Индикатор кислорода ИКМ-Л-250
2. Переключатель кнопочный КИСЛОРОД ПАССАЖИРАМ



Щиток кислородной системы



Рис.9.5.3.15

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

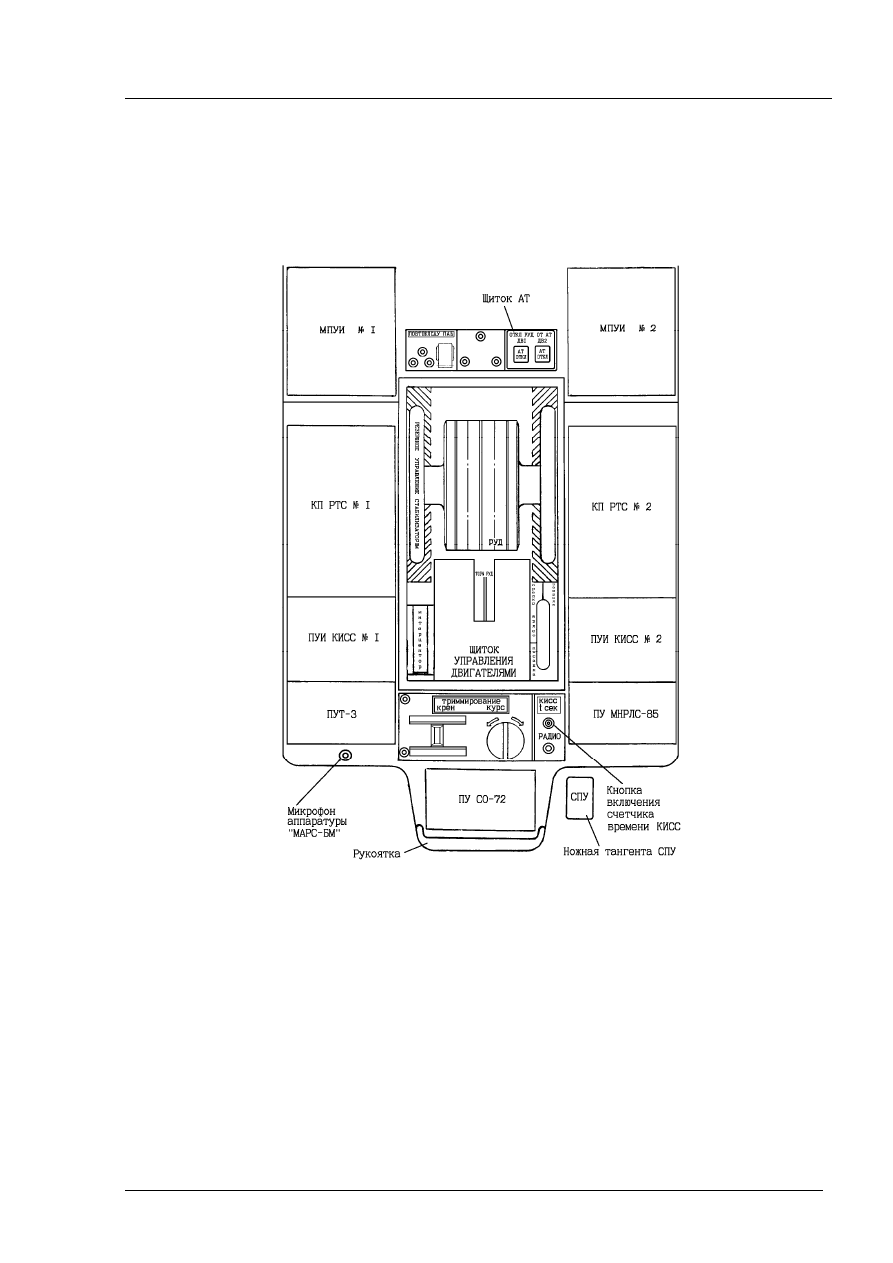

Пульт пилотов средний.



Рис.9.5.4.

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

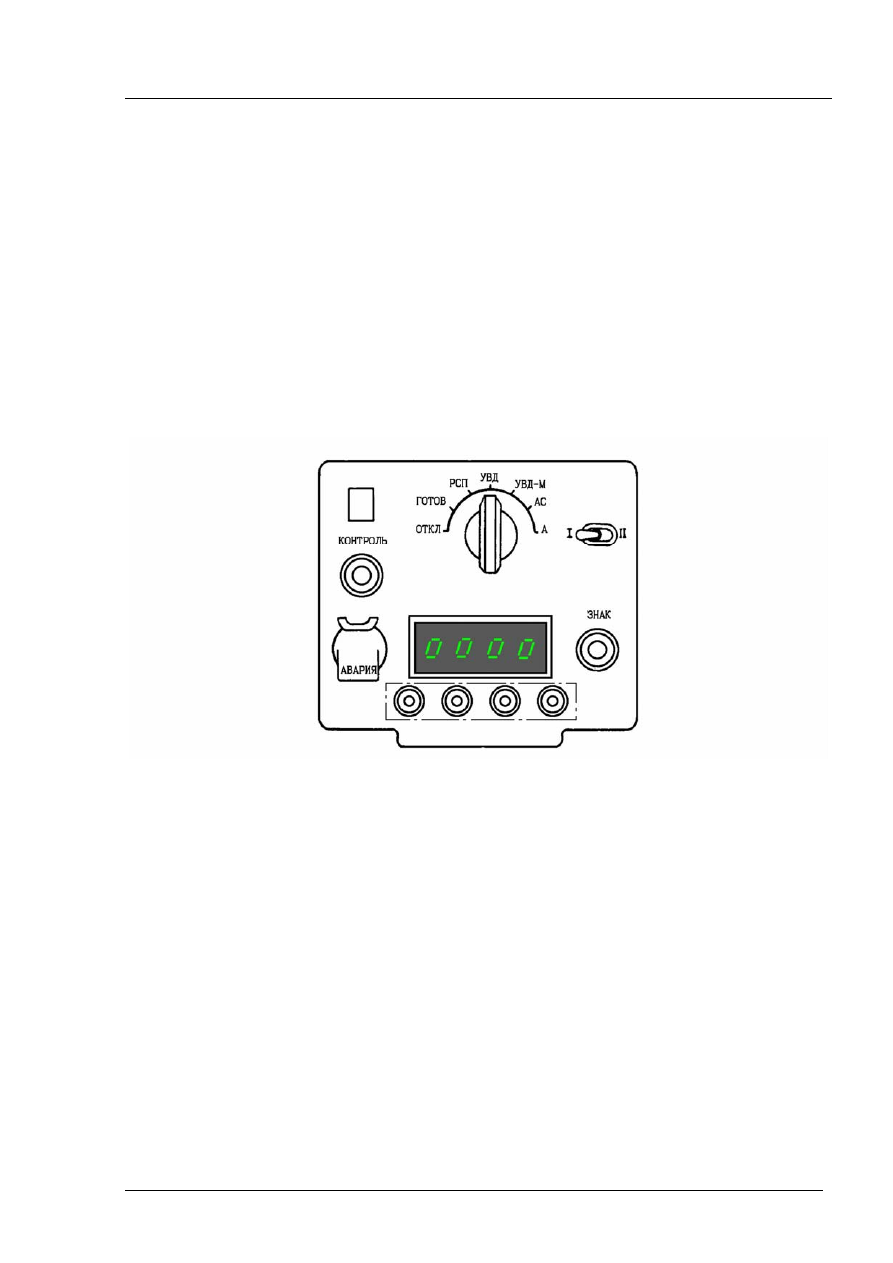

Пульт управления СО-72



Рис.9.5.4.1

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

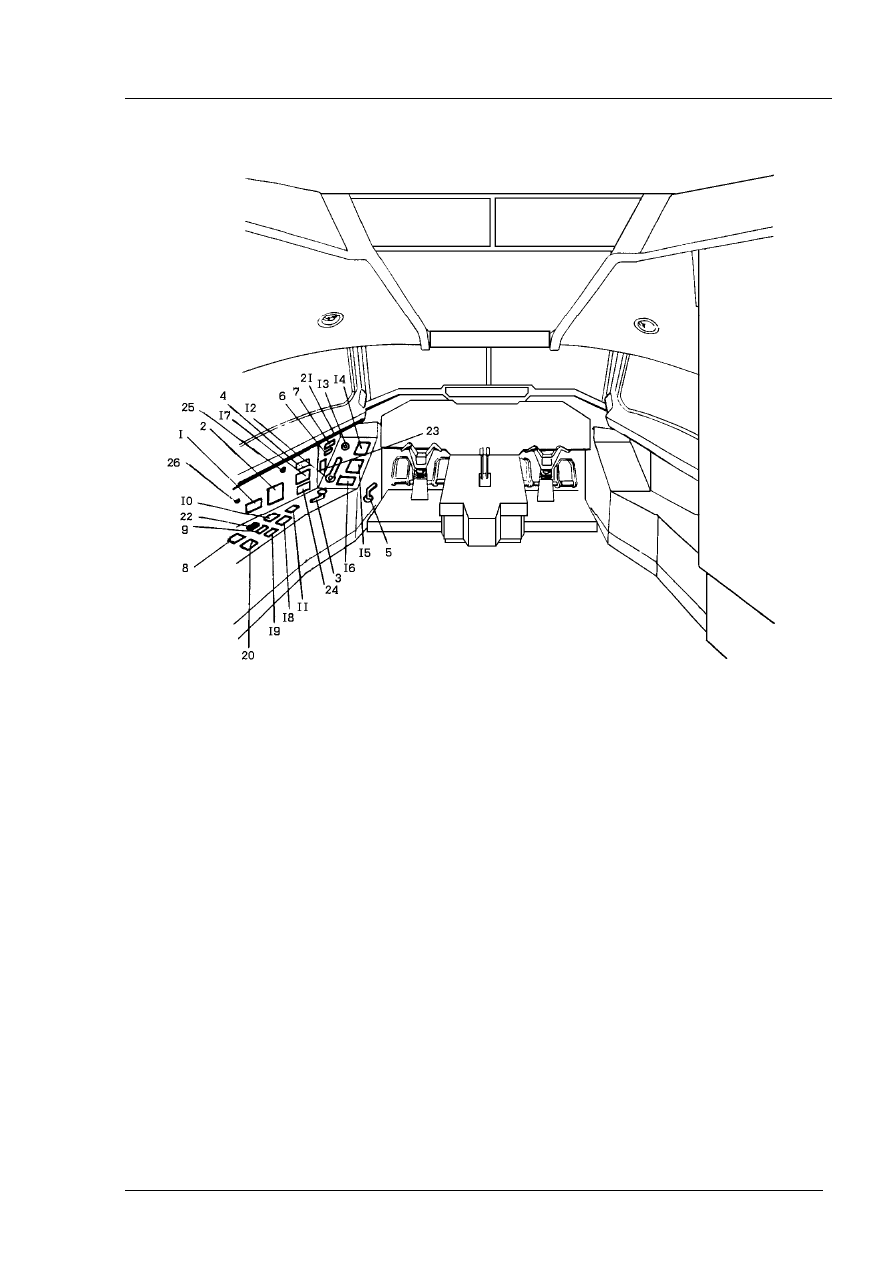

1.      Панель с краном низкого давления 14.

Пульт управления ПУ СЭИ, рис.9.5.5.6

2.      Щиток обогрева левый, рис.9.5.5.1.         15. Пульт БВ-Э1, из комплекта
3.      Рукоятка управления колесами                     АВСА, рис.9.5.5.7
         передней опоры                                         16. ПДУ из комплекта  ОРЛАН, рис.9.5.5.8
5.      Рукоятка стояночного торможения         17. Пульт БВ-Э3 из комплекта
6 .      Щиток ССО, рис.9.5.5.3                                 АВСА, рис.9.5.5.9
7.      Пульт управления СРО, рис.9.5.5.4        18,20. Краны включения кислорода
8,10 Дымозащитные очки ДЗО                        19. Щиток СПУ, рис.9.5.5.10
11.   Щиток освещения , рис.9.5.5.5                  21. Панель освещения
12.   Микрофон из комплекта АВСА                22. Светильник СБ-1
13.   Кнопка 2КР                                                 23. Щиток освещения, рис.9.5.5.5а
                                                                             24. Щиток сигнализации ПУ-56,рис.9.5.5.11




Пульт бортовой пилота левый



Рис.9.5.5
