РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ Ту - 214
ПРИЛОЖЕНИЕ – Справочные материалы
1. Кнопки включения насосов
№1 и №2 подкачки расходного
отсека
2. Светосигнальное табло
остатка топлива в расходном
отсеке.
3. Индикатор количества
топлива в расходном отсеке.
4. Кнопка включения насоса
перекачки
бака №2.
5. Кнопка включения крана
выравнивания.
6. Индикатор количества
топлива в баке №2.
7. Индикатор количества
топлива в баке №4.
8. Кнопки включения насосов
перекачки №1 и №2 бака №4.
9. Кнопка включения автомата
расхода топлива.
10. Кнопки включения насосов
перекачки №1 и №2 бака №1.
11. Кнопки включения насосов
№1 и №2 бака №3.
12. Кнопка включения крана
перекачки из баков №1 в бак
№3.
13. Кнопка включения
автомата
балансировочной перекачки
топлива.
14. Индикатор количества
топлива в баке №3.
15. Кнопки открытия кранов
перекачки из бака №3 в баки
№1
16. Кнопка включения
резервного насоса перекачки из
бака №3
17. Индикатор суммы топлива в
баках №1
18. Светочувствительный
автомат автоматической
регулировки яркости цифровых
индикаторов количества
топлива.
20. Кнопка открытия крана
перекрестного питания.

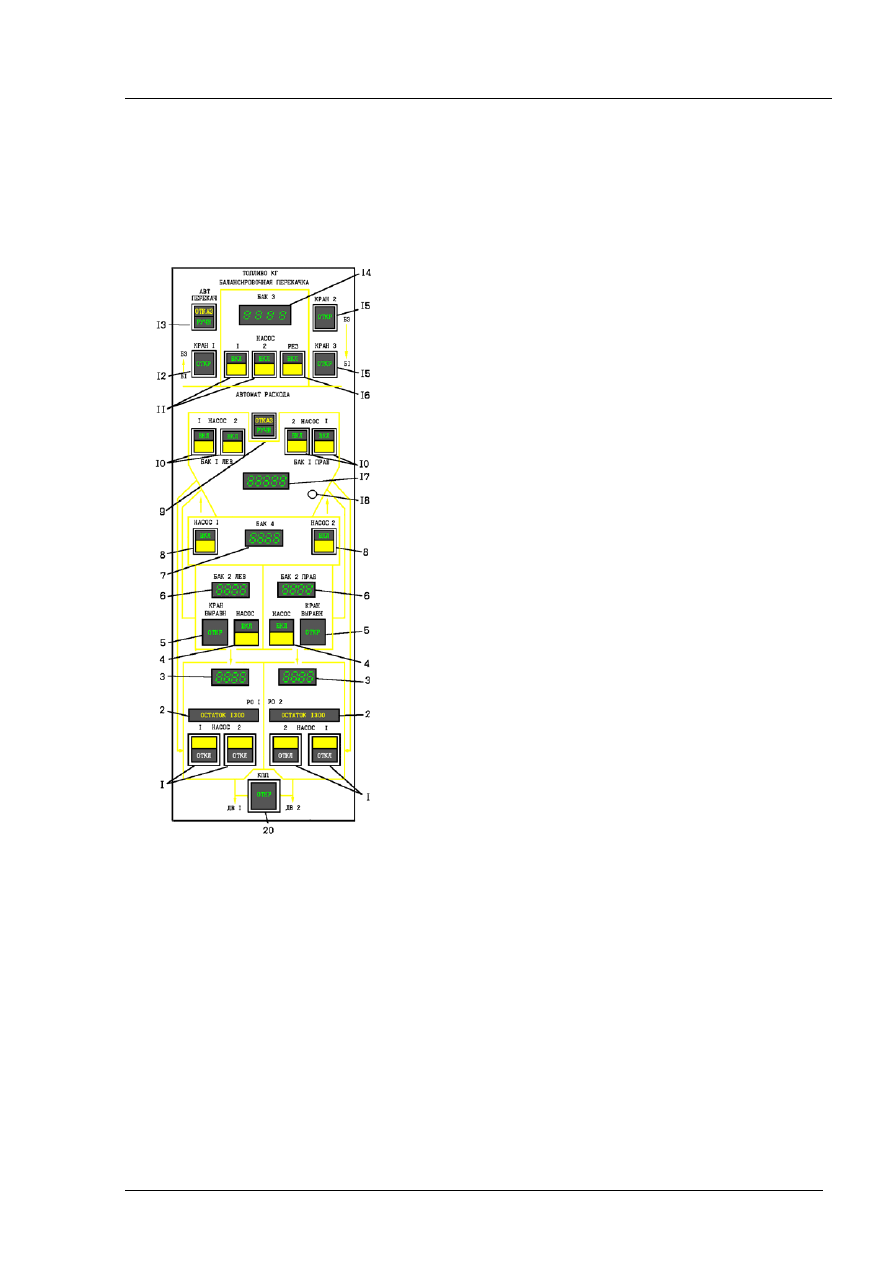

Щиток топливной системы
Рис.9.5.3.6
