Самолет Ту-214. Руководство - часть 25

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

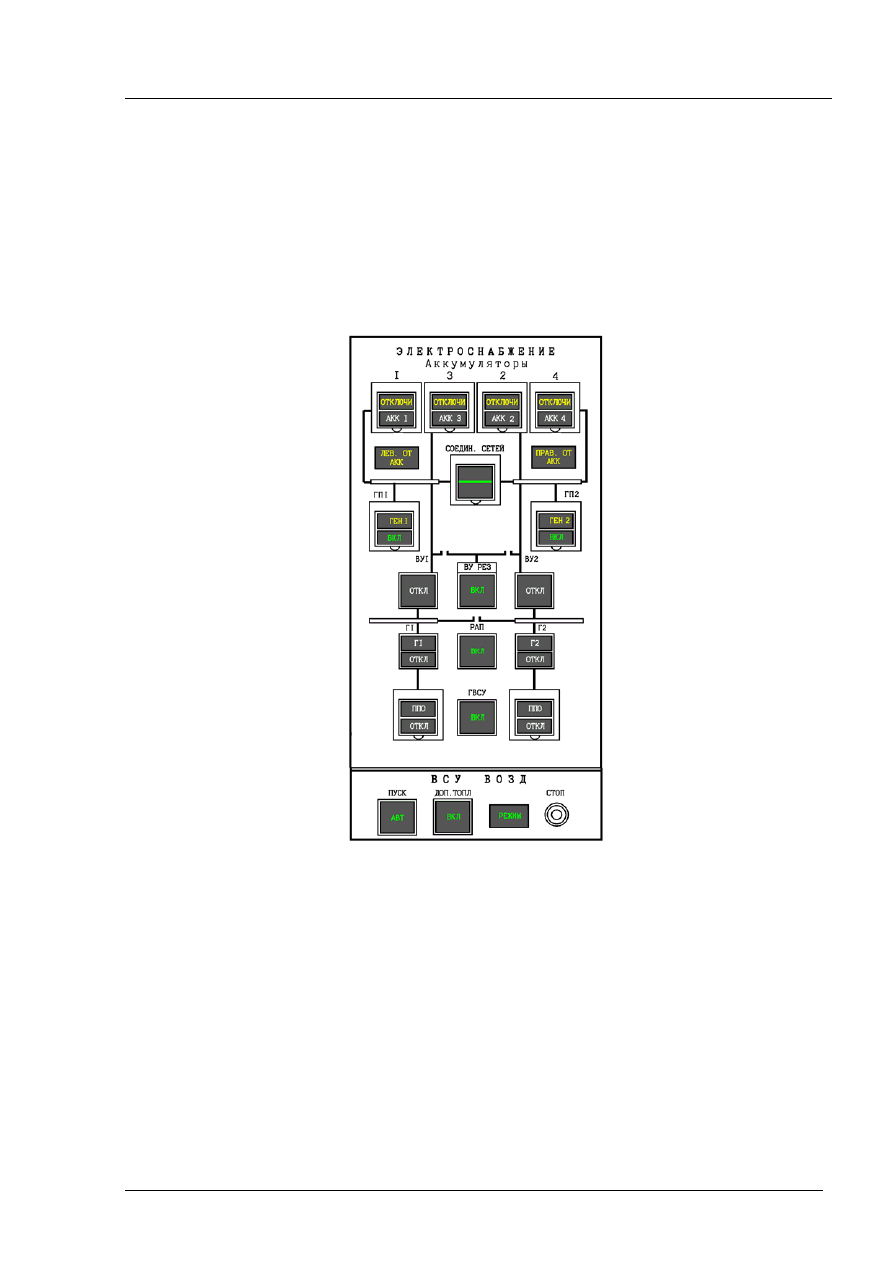

Щиток электроснабжения и запуска ВСУ в воздухе



Рис.9.5.3.11

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

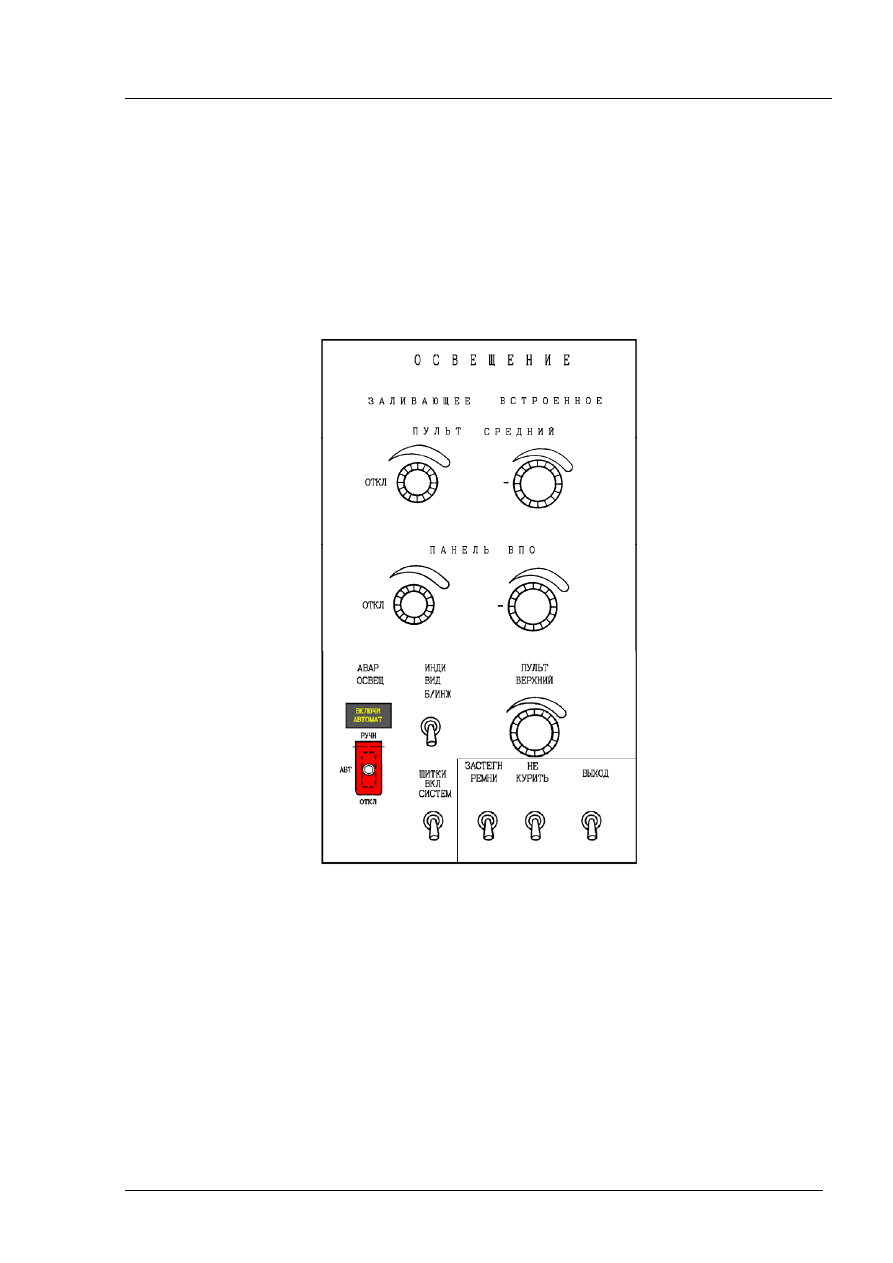

Щиток освещения



Рис.9.5.3.12

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы





1. Выключатель ДЕНЬ-НОЧЬ
2. Ручной регулятор яркости светосигнализаторов
3. Кнопка КОНТР  ЛАМП
4. Переключатель кнопочный включения фары ЭМБЛЕМА
5. Переключатель кнопочный включения фары подсвета
    передней кромки.
6. Выключатель АНО
7. Переключатель кнпочный включения маяка в режим 10%
8. Выключатель МАЯК

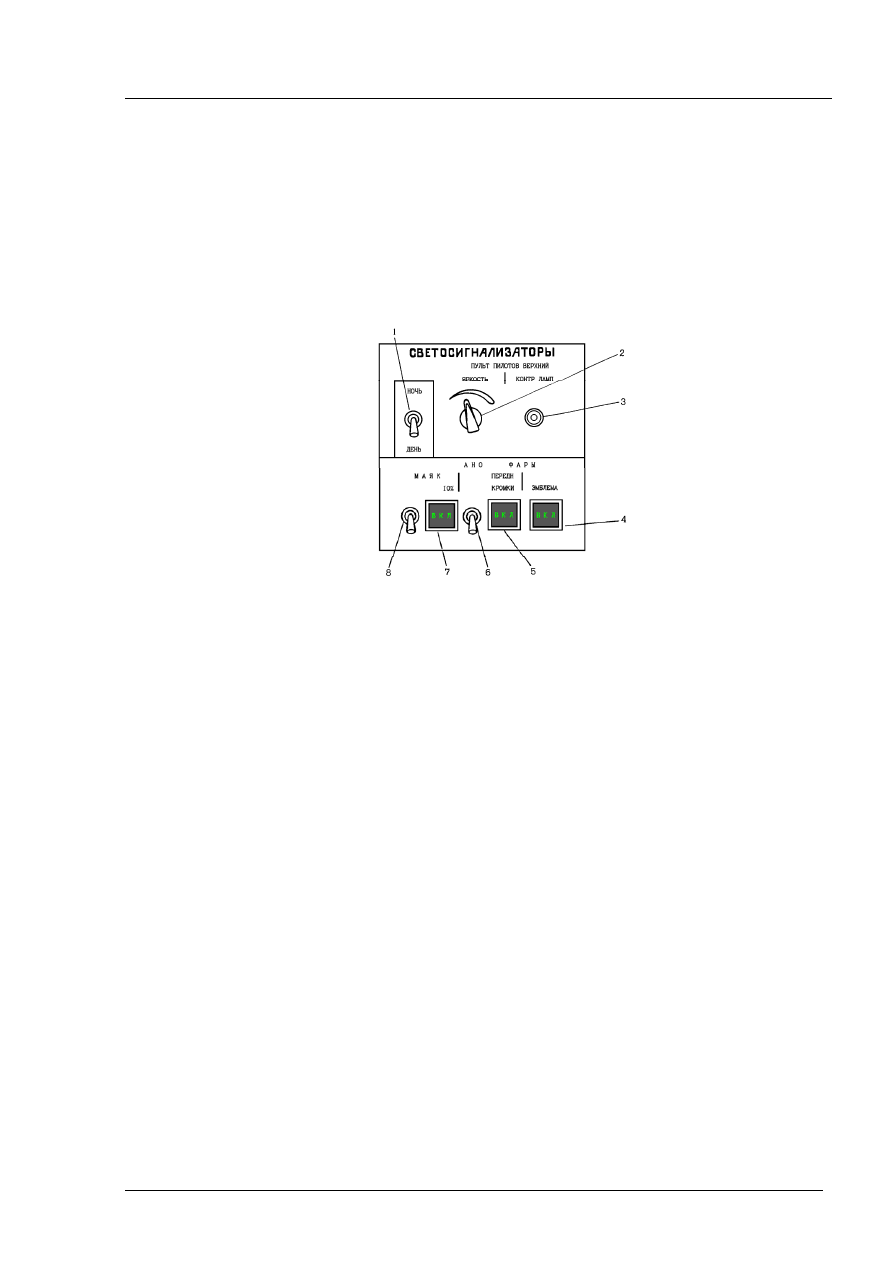

Щиток освещения и сигнализации



Рис.9.5.3.13

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

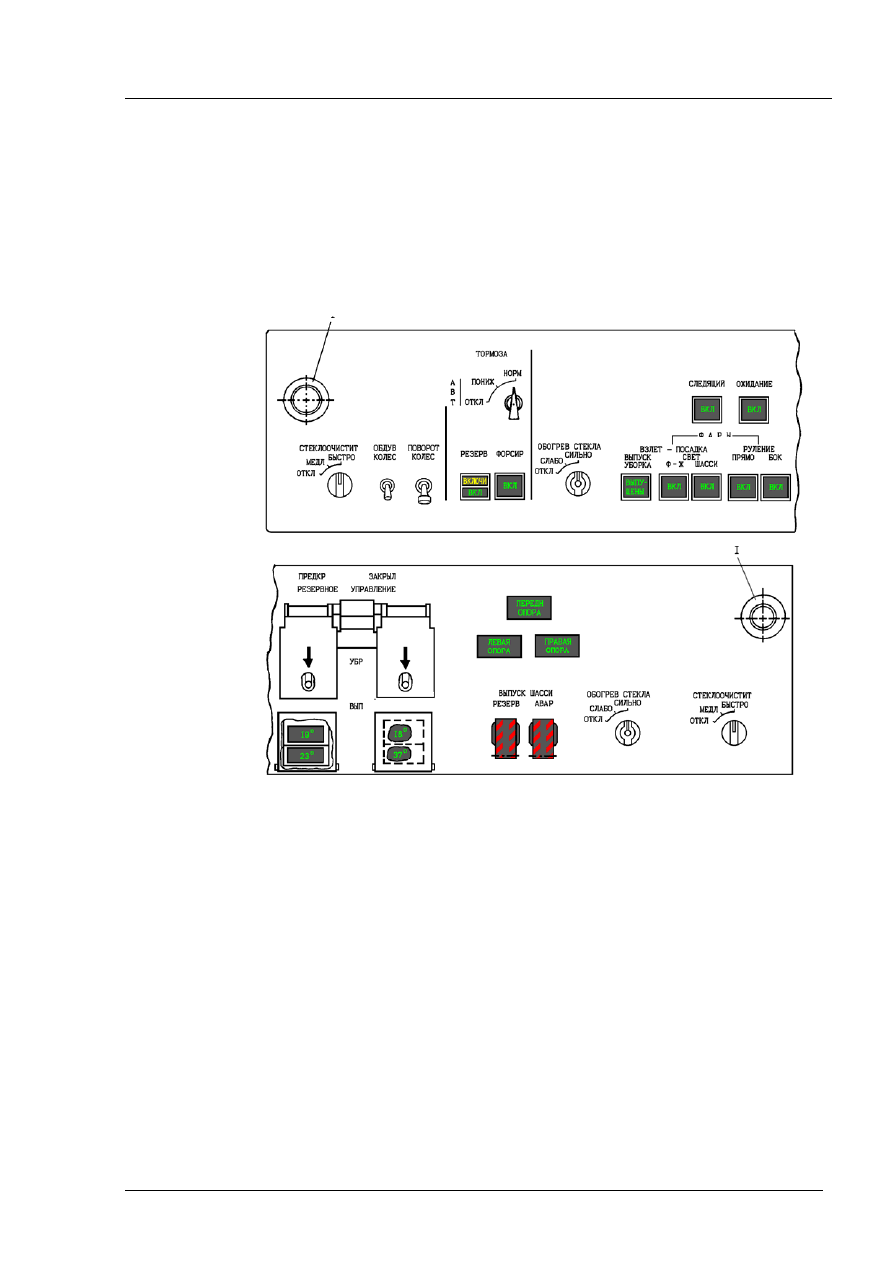

Панель взлетно-посадочных операций



Рис.9.5.3.14
