РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

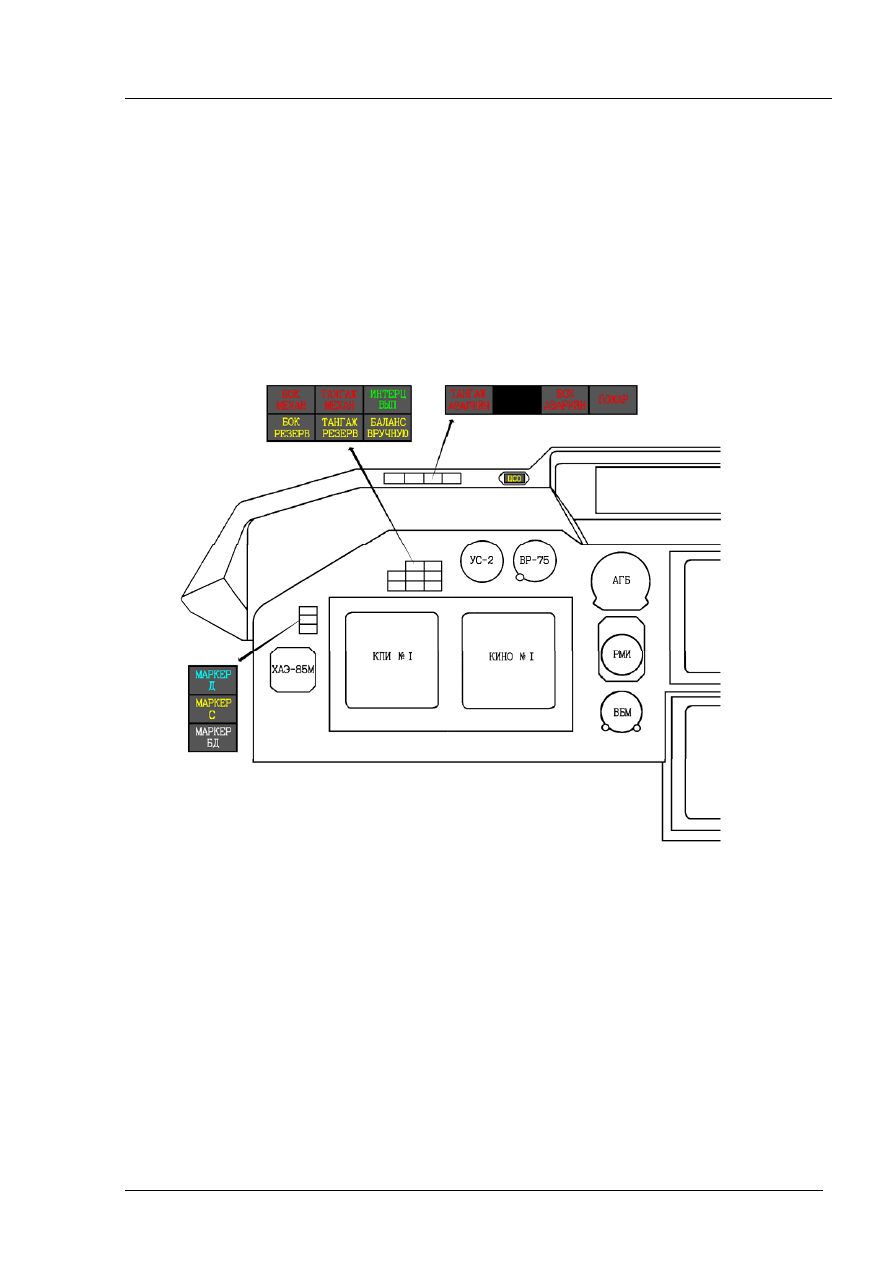

Панель пилотов приборная



Рис.9.5.2 (лист 1 из 2)

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

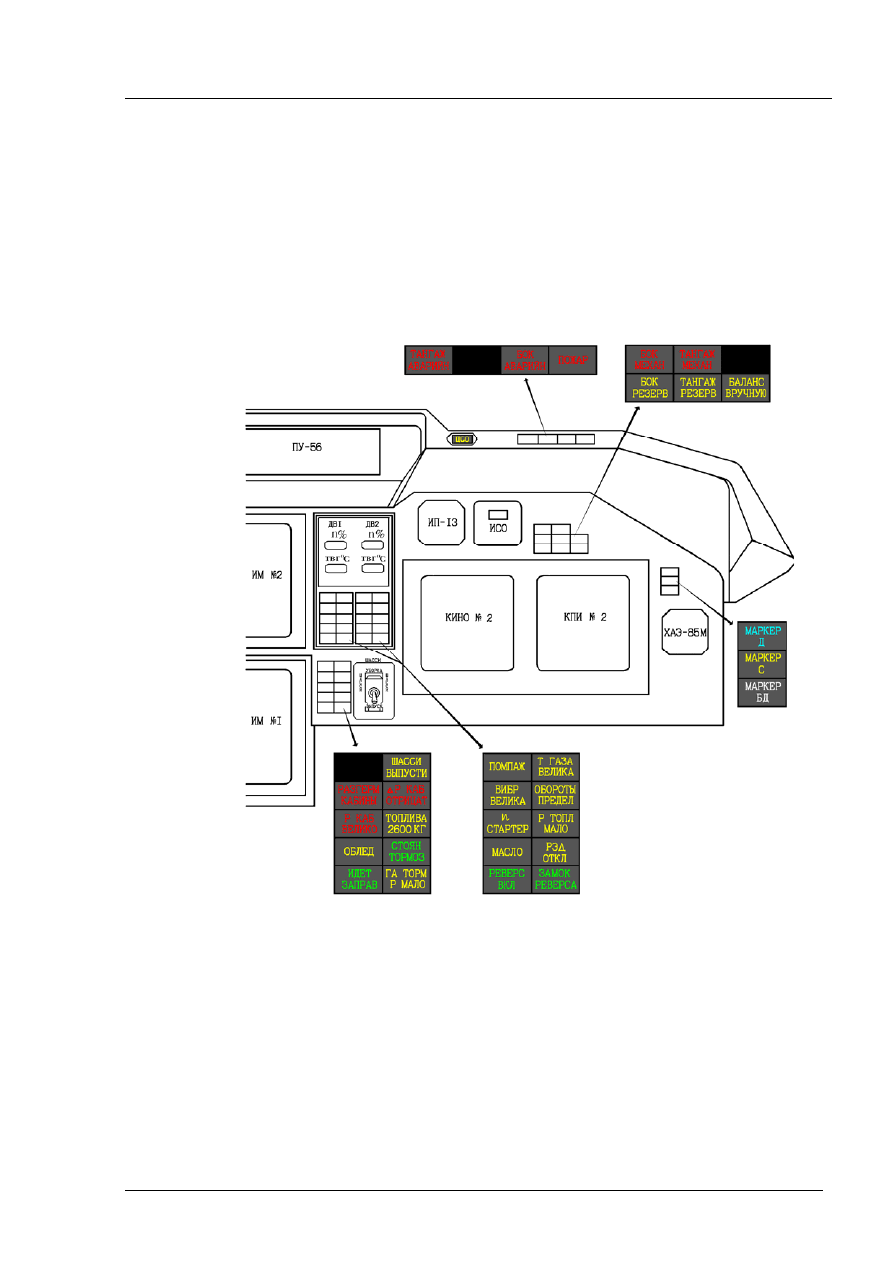

Панель пилотов приборная



Рис.9.5.2 (лист 2 из 2)

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

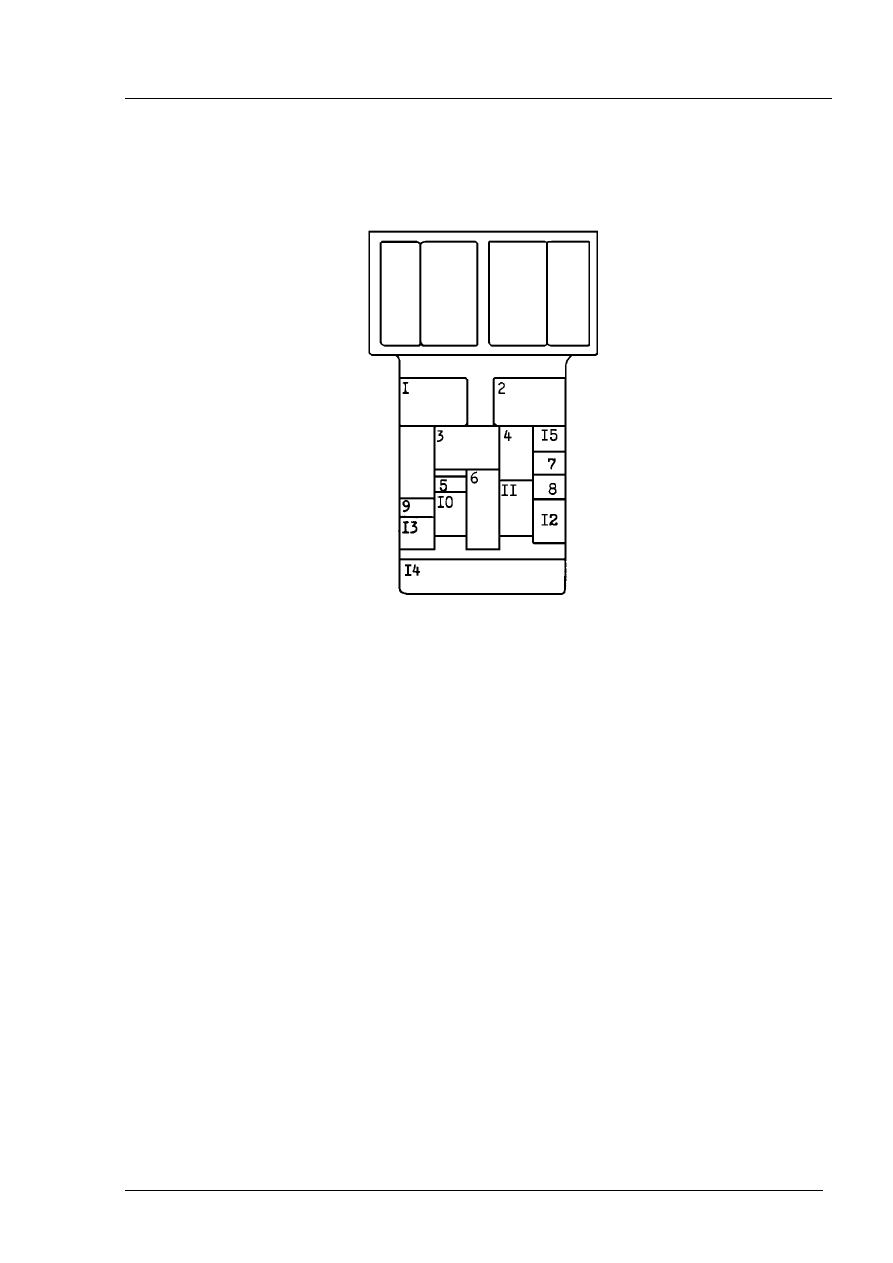

1.    Щиток включения систем левый, рис.9.5.3.1.



2.    Щиток включения систем правый, ри.9.5.3.2.



3.    Щиток пожарной защиты, рис.9.5.3.3.
4.  Щиток кондиционирования, рис.9.5.3.4.
5.  Щиток ПОС, рис.9.5.3.5.
6.  Щиток топливной системы, рис.9.5.3.6.
7.  Задатчик давления, рис.9.5.3.7.
8.  Щиток САРД, рис.9.5.3.8.
9.  Щиток запуска двигателей на земле, рис.9.5.3.9.
10. Щиток гидросистем, рис9.5.3.10.
11. Щиток энергоснабжения и запуска ВСУ в воздухе, рис.9.5.3.11.
12. Щиток освещения  рис.9.5.3.12.
13. Щиток освещения и сигнализации, рис.9.5.13.
14. Панель взлетно-посадочных операций, рис.9.5.3.14.
15. Баллончики аварийной герметизации САРД, рис.9.5.3.8.
16. Щиток кислородной системы, рис.9.5.3.15.



Пульт пилотов верхний

Рис.9.5.3.

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

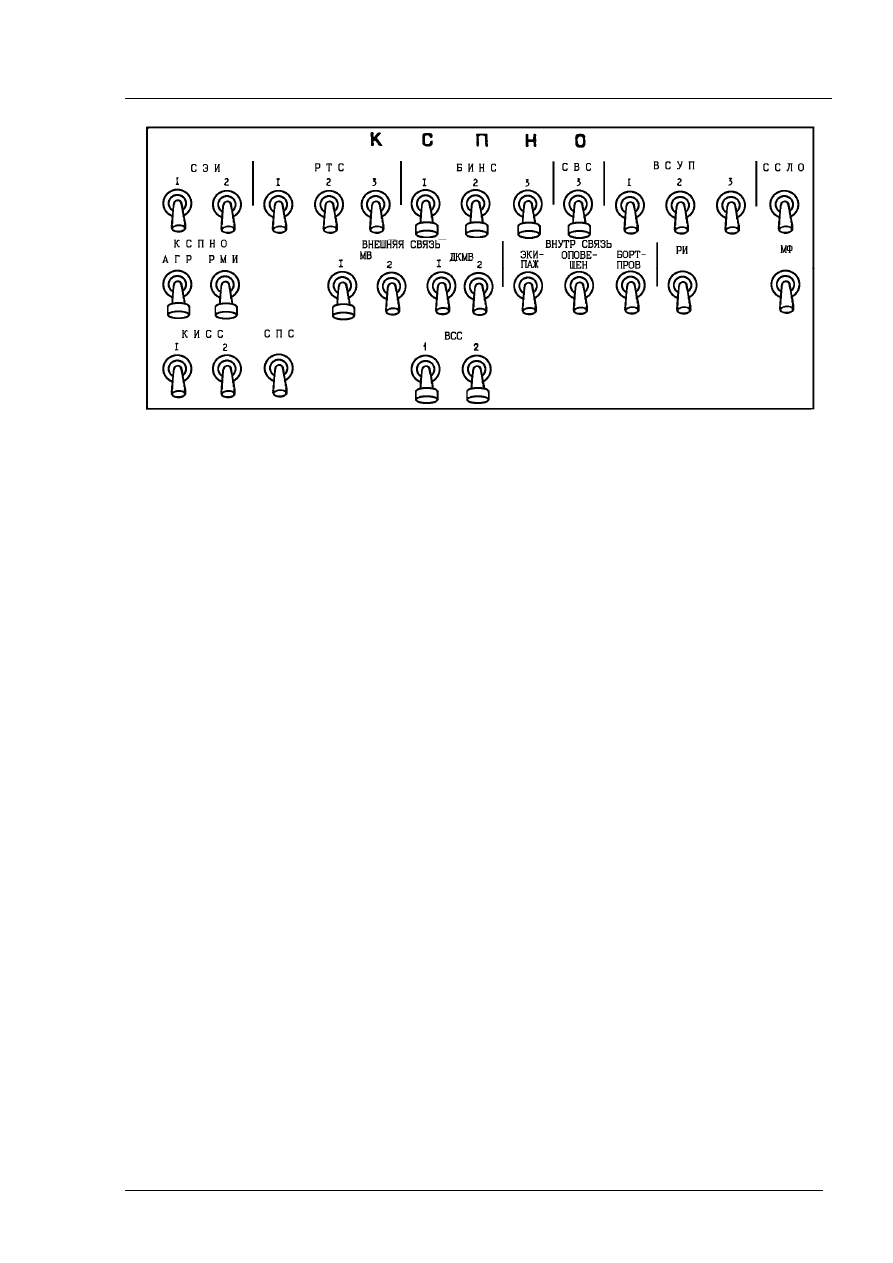

Щиток включения систем левый



Рис.9.5.3.1.
