Самолет Ту-214. Руководство - часть 20

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Инструкция по заправке самолета топливом и маслом



Индикатор ИЦС5-1                                                                          - включить

По индикатору ИЦС5-1 количество масла в
баке основного двигателя                                                               - определить

Лючок ЗАПРАВКА МАСЛОМ для подхода
к панели заправки ВСУ

- открыть



Выключатель (ВМ) индикатора
уровнемера УМПЗ-1                                                                       - включить

По индикатору ИП1-8ПБ количество масла
в маслобаке двигателя ВСУ                                                          - определить

Крышку с бортового штуцера на каждом
из основных двигателей и на двигателе ВСУ

- снять


Трос металлизации наконечника
шланга маслозаправщика                                                               - подсоединить

поочередно к
каждому
бортовому  штуцеру


ВНИМАНИЕ. Перед подсоединением проверить чистоту наконечника шланга
                         маслозаправщика.

Команду на включение насоса маслозаправщика
и создание давления 3…6 кгс/см

2

                                                - подать


9.4.2.4.  Подготовка к открытой заправке маслом.

Левую створку мотогондолы каждой СУ
для подхода к заливной горловине
маслобака основного двигателя



- открыть


Створку левую отсека ВСУ                                                            - открыть

Крышку заливных горловин маслобаков
Основных двигателей и двигателей ВСУ                                   - открыть

Трос металлизации наконечника шланга
маслозаправщика                                                                            - вставить в гнездо

металлизации





РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Инструкция по заправке самолета топливом и маслом



Наконечник равздаточного пистолета
маслозаправщика

- вставить в заливную
горловину маслобака


Рычаг раздаточного пистолета

- нажать


Мерные линейки из гнезд

- вывернуть


Заправку маслобака основного двигателя

-

До уровня 30

±1л и до 7

-0,7

 л- от двигателя ВСУ

- контролировать



по мерным линейкам



маслобаков

9.4.2.5.  Заключительные работы



(а) Заключительные работы после закрытой заправки маслом


Правильность заправки маслобаков -

проверить

основных двигателей и двигателя ВСУ





Переключатель сорта масла                                                         - установить в


  положение,

соответствующее
марке    заправляемого
масла

Наконечник и трос металлизации                                              - отсоединить
наконечника маслозаправщика




Бортовой штуцер на всех панелях

- закрыть крышкой


Индикаторы  ИЦС5-1 и ИП1-8ПБ

- выключить


Левую створку мотогондолы каждой СУ

- закрыть


Лючок ЗАПРАВКА МАСЛОМ                                                  - закрыть


(б)      Заключительные работы после открытой заправки маслом


Правильность заправки маслобаков

основных двигателей и двигателя ВСУ                                      - проконтролировать

по соответствующим
индикаторам


Наконечник раздаточного пистолета                                           - вывести из

горловины

















маслобака

Мерные линейки



- установить


Крышки заливных горловин                                                        - закрыть и законтрить

Левую створку мотогондолы каждой СУ                                  - закрыть

Левую створку отсека ВСУ                                                         - закрыть


РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Инструкция по заправке самолета топливом и маслом

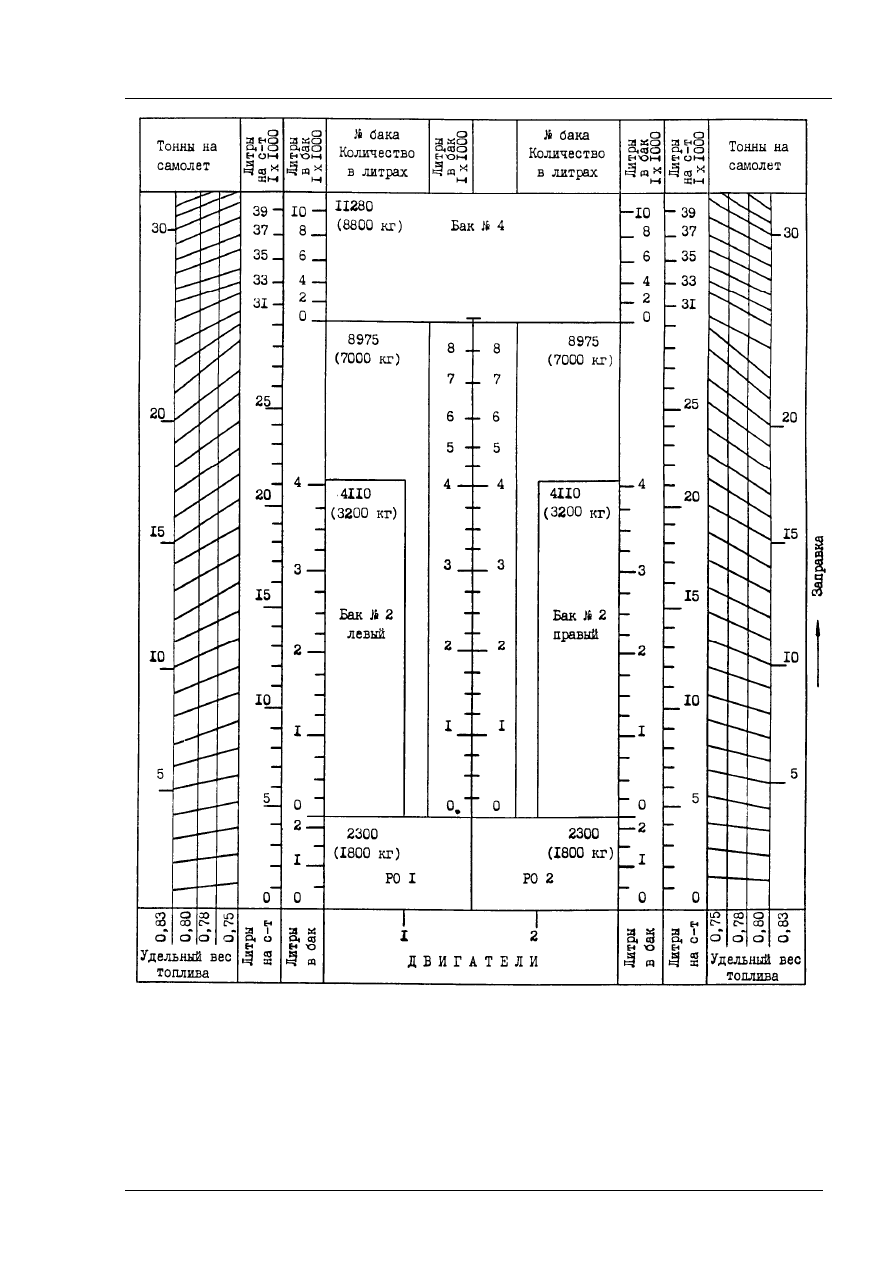

График заправки топливом отсеков РО1, РО2 и баков №№1,”,4

Рис.  9.4.1

При заправке с перекачкой в бак №3:
В  РО  заправляется 2435л (1900кг  при

γ = 0,78 кг/см

3

),  в  бак  №3  - 3030л (2360кг  при

γ = 0,78

кг/см

3

),

Полная заправка всех баков 4578л (35710кг  при

γ = 0,78 кг/см

3

)

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Инструкция по заправке самолета топливом и маслом

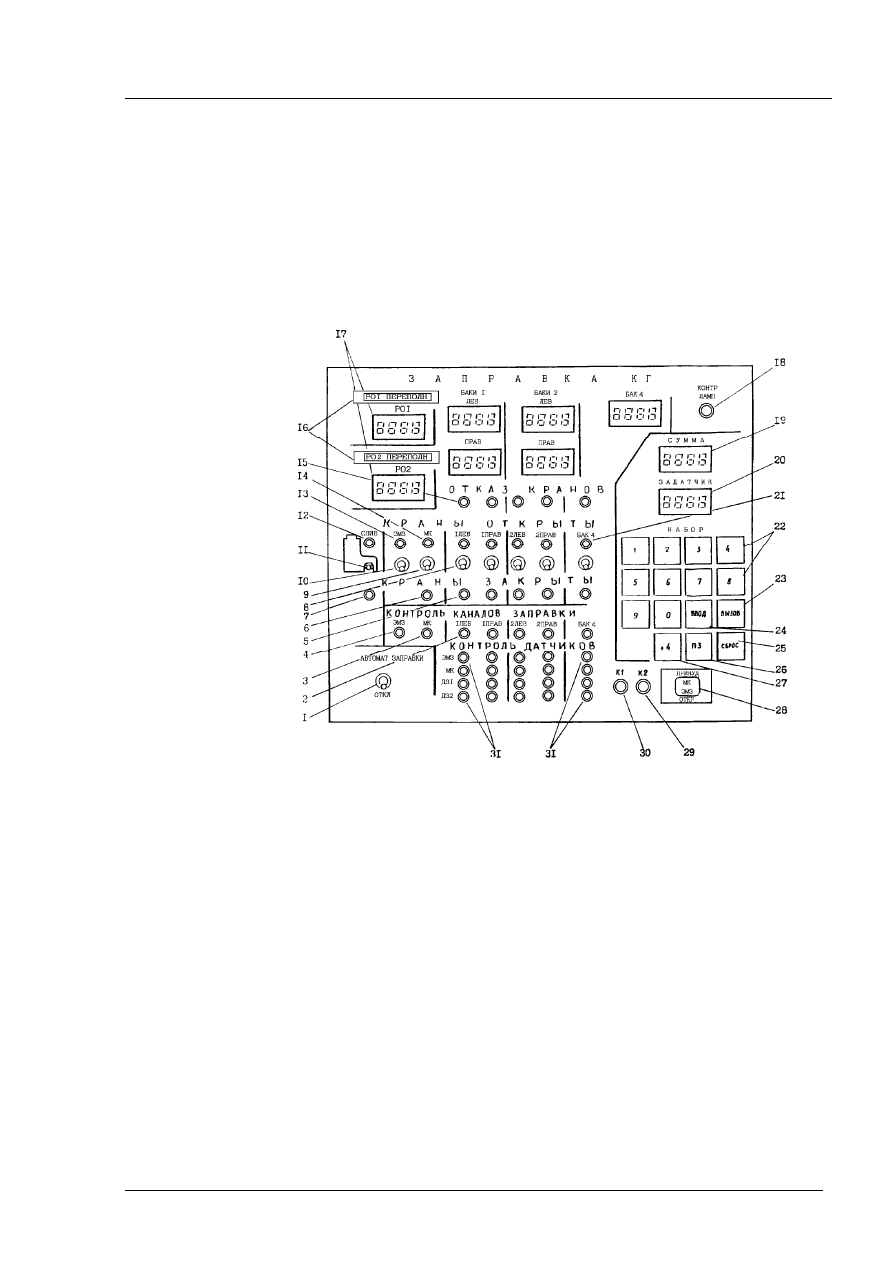

Пульт контроля и управления заправкой ПКУЗ  5-2



Рис.  9.4.2
