РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Инструкция по заправке самолета топливом и маслом



―оОо―



                     Пояснения к рис. 9.4.2




1.  Выключатель автомата заправки.

           2.  Индикаторы работы каналов баков.
           3.  Индикатор работы канала МК.
           4.  Индикатор работы канала ЭМЗ
           5.  Индикаторы закрытого положения кранов заправки
           6.  Индикатор закрытого положения  магистрального крана
           7.  Индикатор закрытого положения крана слива
          8.  Выключатели открытия кранов заправки
           9.  Выключатель открытия магистрального крана
          10. Выключатель включения электромагнитной заслонки
          11. Выключатель открытия крана слива (под колпачок)
          12. Индикатор  открытого положения крана слива
          13. Индикатор  включения электромагнитной заслонки
          14. Индикатор  открытого положения магистрального крана
          15. Индикаторы отказа кранов заправки
          16. Табло переполнения расходных отсеков
          17. Индикаторы количества топлива в расходных баках
          18. Кнопка контроля ламп и индикаторов пульта
          19. Индикатор суммарного запаса топлива
          20. Индикатор задатчика
          21. Индикаторы открытого положения кранов заправки
          22. Кнопки наборного поля


23. Кнопка вызова набранного значения количества топлива на индикатор сумм

          24. Кнопка ввода набранной информации
          25. Кнопка сброса неправильно набранной информации
          26. Кнопка включения полной заправки
          27. Кнопка включения заправки бака 4 при полной заправке

28. Кнопка принудительного открытия магистрального крана и электромагнитной заслонки

(под колпачком)

          29. Кнопка контроля каналов датчиков МК и ДЗ


30. Кнопка контроля каналов датчиков ЭМЗ

          31. Индикация контроля каналов датчиков ЭМЗ, МК, ДЗ1, ДЗ2






РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы



9.5

СПРАВОЧНЫЕ МАТЕРИАЛЫ.


9.5.1.  Пульты и щитки управления кабины  экипажа:


В данный подраздел включены панели, щитки управления кабины экипажа:

Рис.9.5.1.

Общий вид кабины экипажа

Рис.9.5.2.

Панель пилотов приборная.

Рис.9.5.3.

Пульт пилотов верхний.

Рис.9.5.3.1.

Щиток включения систем левый.

Рис.9.5.3.2.

Щиток включения систем правый

Рис.9.5.3.3.

Щиток пожарной защиты.

Рис.9.5.3.4.

Щиток кондиционирования.

Рис.9.5.3.5.

Щиток ПОС.

Рис.9.5.3.6.

Щиток топливной системы.

Рис.9.5.3.7.

Задатчик давления.

Рис.9.5.3.8.

Щиток САРД

Рис.9.5.3.9.

Щиток запуска двигателя на земле.

Рис.9.5.3.10.  Щиток гидросистем.
Рис.9.5.3.11.  Щиток энергоснабжения и запуска ВСУ в воздухе.
Рис.9.5.3.12.  Щиток освещения.
Рис.9.5.3.13.  Щиток освещения и сигнализации.
Рис.9.5.3.14.  Панель взлетно-посадочных операций.
Рис.9.5.3.15.  Щиток кислородной системы.
Рис.9.5.4.

Пульт пилотов средний.

Рис. 9.5.4.1.

Пульт управления СО-72.

Рис.9.5.5.

Пульт бортовой пилотов левый.

Рис. 9.5.5.1.

Щиток обогрева левый.

Резерв.
Рис.9.5.5.3.

Щиток ССО

Рис. 9.5.4.

Пульт управления СРО

Рис.9.5.5.5.

Щиток освещения.



Рис.9.5.5.5а

Щиток освещения.



Рис.9..5.5.6.

Пульт управления системы электронной индикации.



Рис.9.5.5.7.

Пульт БВ-Э1



Рис.9.5.5.8.

Пульт дистационного управления (ПДУ) Радиостанции ОРЛАН-85СТ.

Рис.9.5.5.9.

Пульт БВ-Э3.



РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы



Рис.9.5.5.10.  Щиток СПУ.



Рис.9.5.5.11.  Щиток сигнализации ПУ-58



Рис.9.5.6.

Пульт бортовой  пилотов правый.



Рис.9.5.6.1.

Щиток ССО.



Рис.9.5.6.2.

Щиток обогрева правый.



Рис.9.5.6.3.

Щиток освещения.



Рис.9.5.6.4.

Пульт БВ-Э1.



Рис.9.5.6.5.

Пульт управления ПУ-СЭИ.



Рис.9.5.6.6.

Щиток МВ №2.



Рис.9.5.7.

Панель наземной подготовки.



Рис.9.5.7.1.

Щиток контроля электроснабжения.



Рис.9.5..7.2.

Щиток контроля гидросистем.



Рис.9.5.7.3.

Щиток СКВ.



Рис.9.5.7.4.

Щиток контроля РЭД.



Рис.9.5.7.5.

Щиток контроля бытового оборудования.



Рис.9.5.7.6.

Щиток командный из комплекта САРД.



Рис.9.5.7.7.

Аппарат абонента БВ-Э2.







Рис.9.5.7.9.

Пульт вводимой информации (ПВИЗ1).



Рис.9.5.7.9а.  ПП-73 из комплекта АБ-14



Рис.9.5.7.10.

Пульт управления ПУ-6548 из комплекта САРД.



Рис.9.5.7.11.  Пульт управления ПУ-50.



Рис.9.7.5.12.  ППО-5 из комплекта АСШУ.



Рис.9.5.7.13.  Щиток контроля СВСО.



Рис.9.5.7.14.  Щиток освещения ПНП.





РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

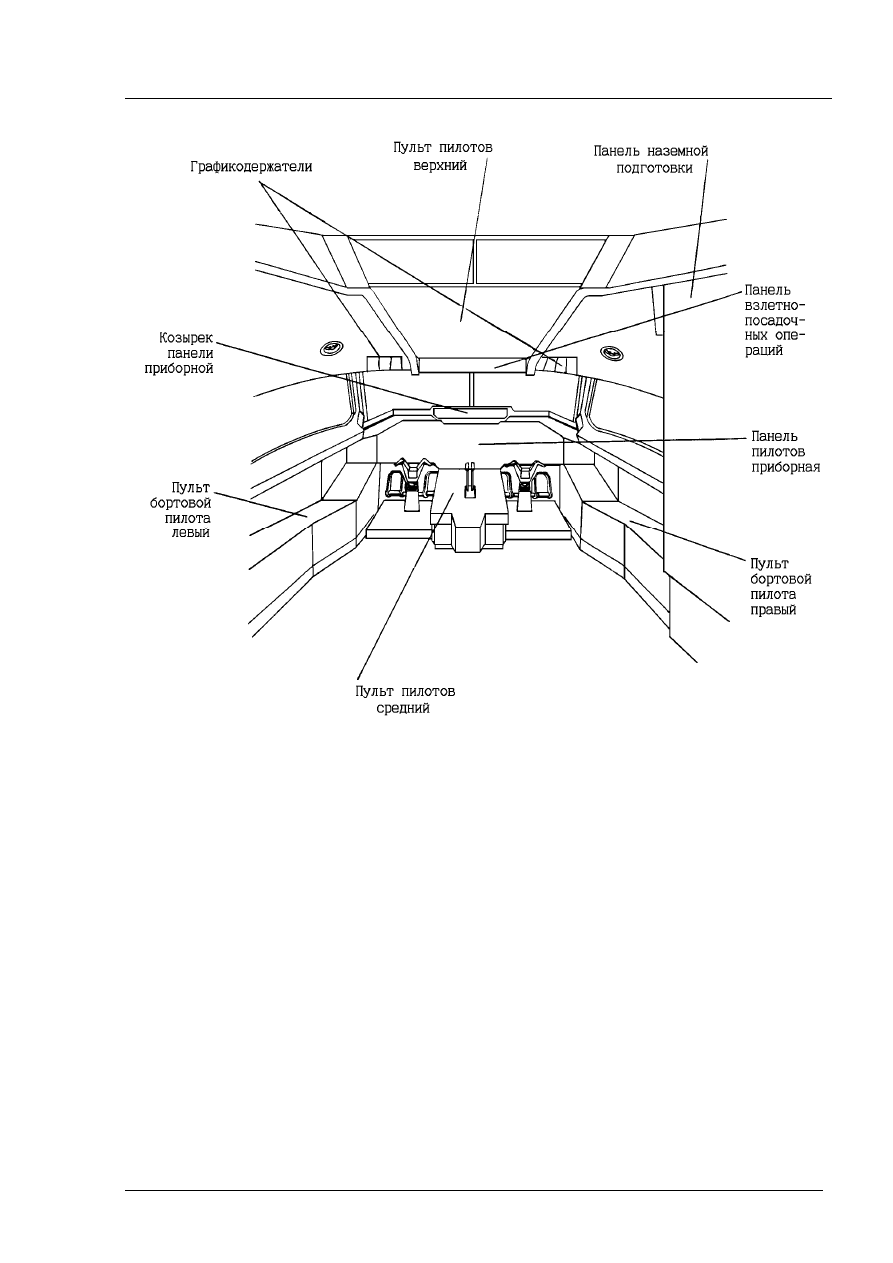

Общий вид кабины экипажа



Рис.9.5.1.
