РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

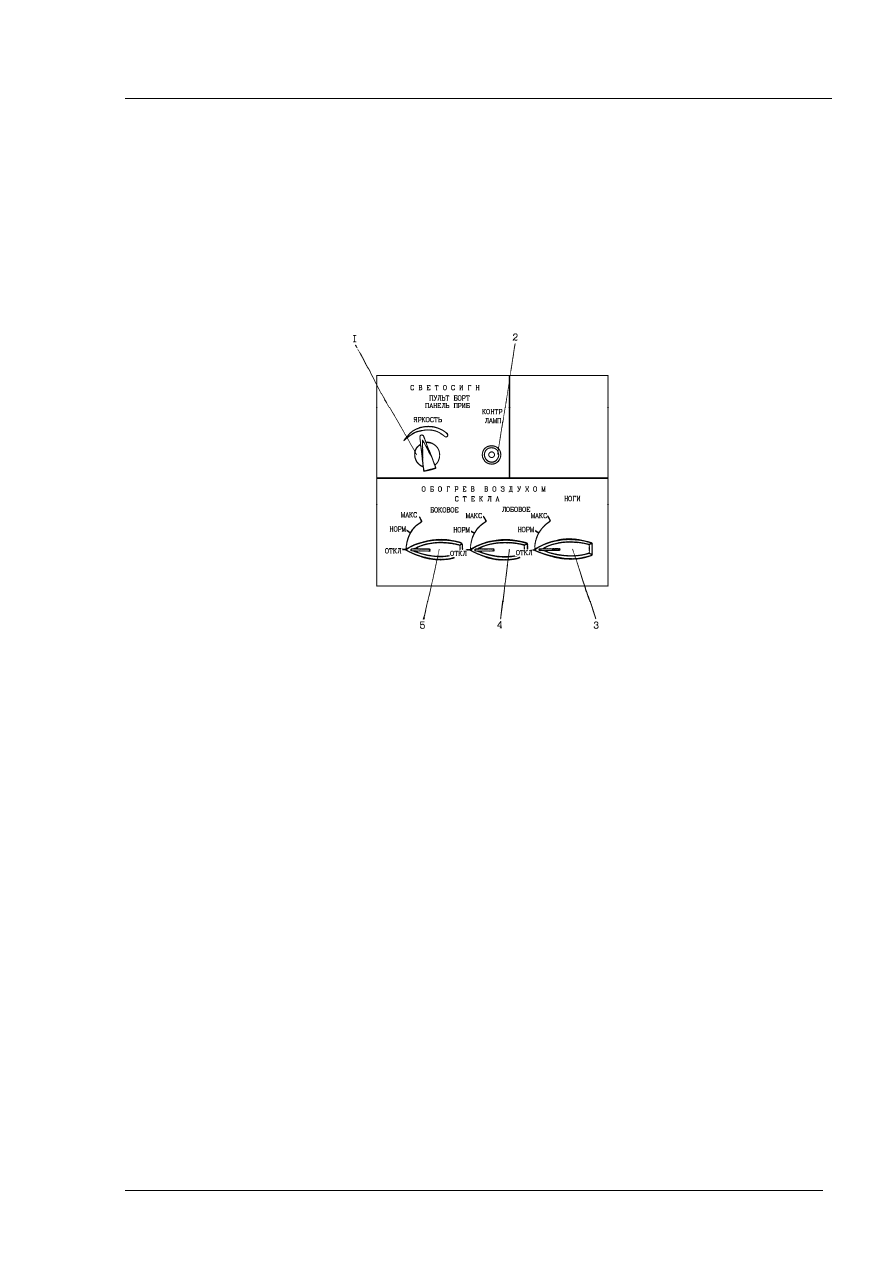

1.Ручной регулятор яркости светосигнализаторов.
2. Кнопка контроля ламп.
3. Переключатель обогрева ног
4. Переключатель обогрева лобового стекла пилотов
5. Переключатель обогрева бокового стекла левого пилота



Щиток обогрева левый



Рис.9.5.5.1

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

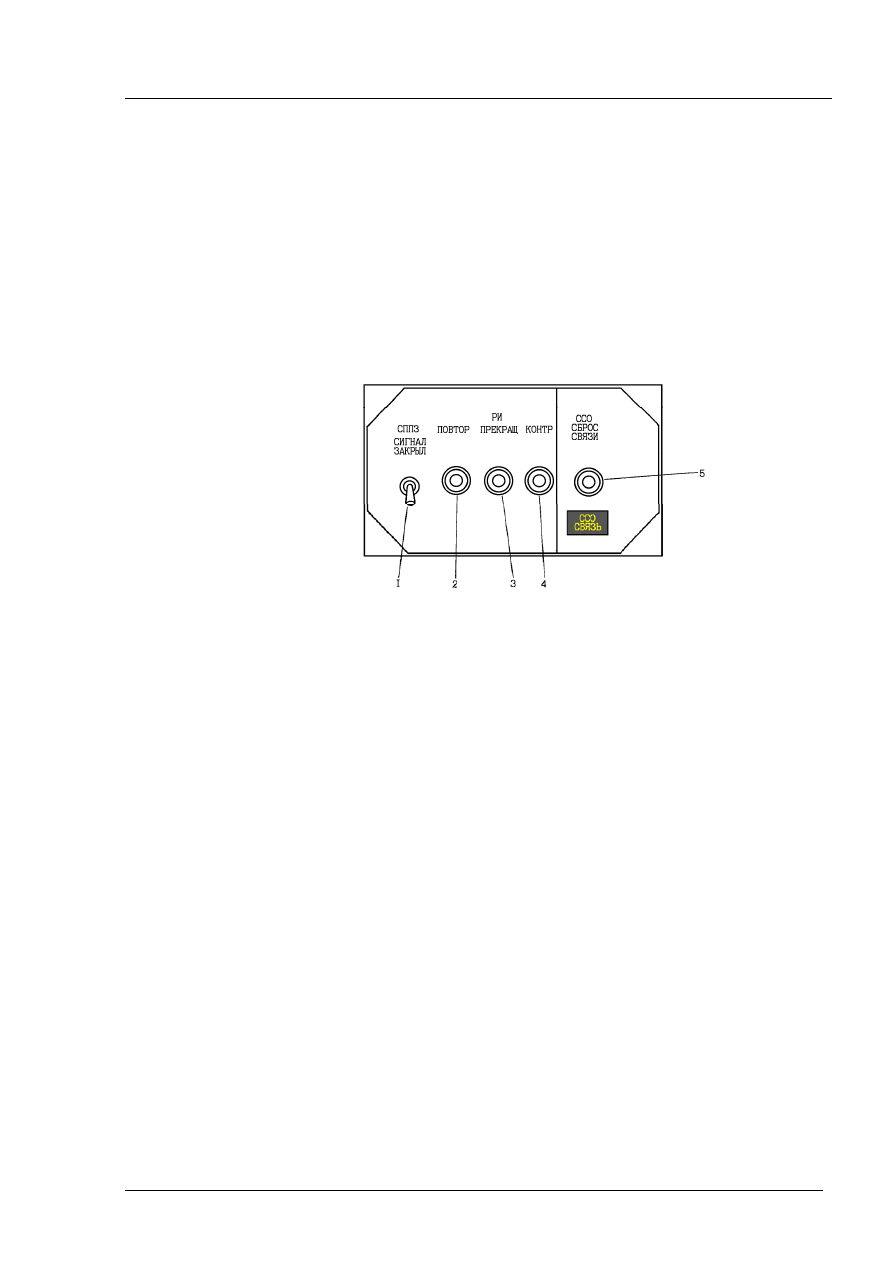

1. Переключатель-выключатель отключения сигнализации от СППЗ-85
2. Кнопка повтора речевого сообщения аппаратуры  П591-Б
3. Кнопка прекращения речевого сообщения аппаратуры П591-Б
4. Кнопка сброса ССО СВЯЗЬ
5. Табло  ТС-5М



Щиток ССО



Рис.9.5.5.3

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

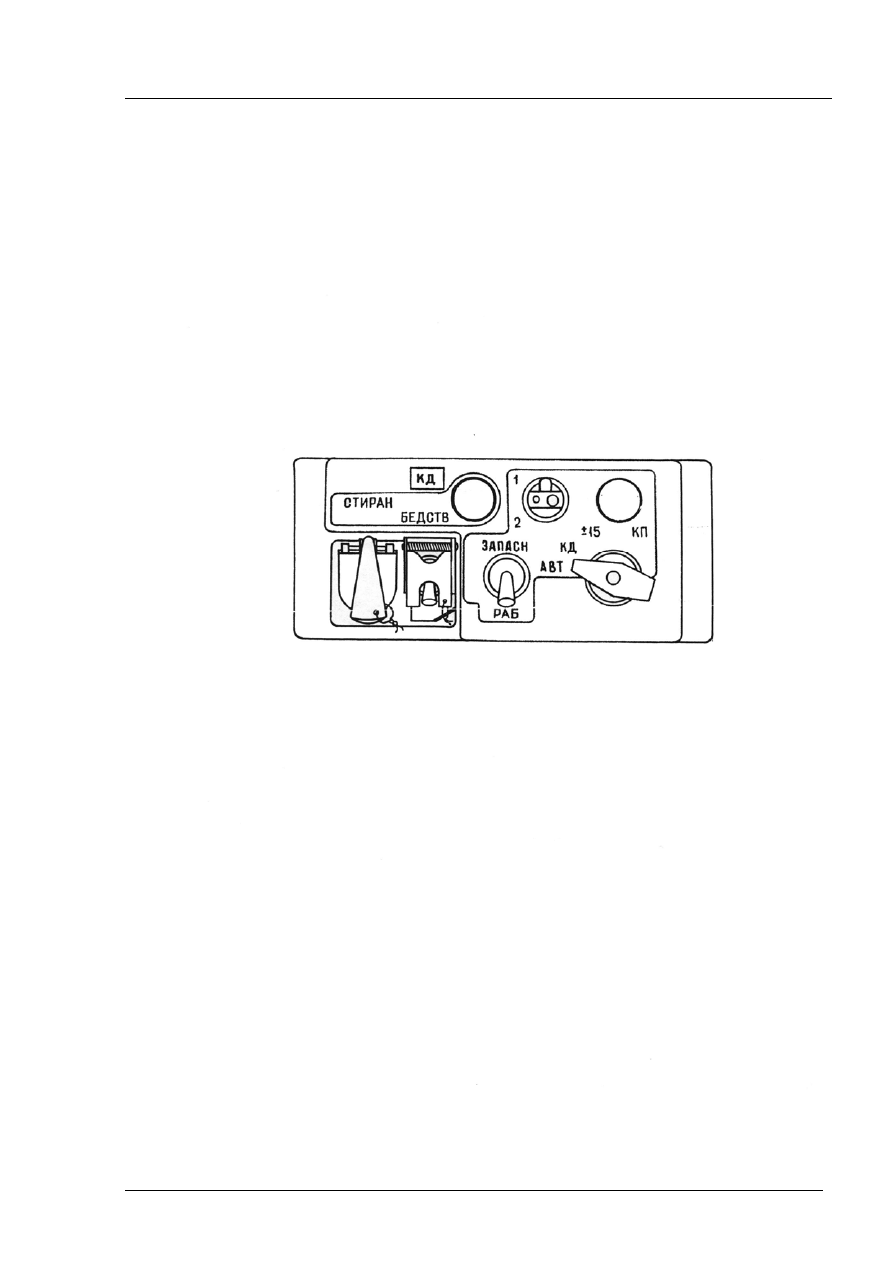

Пульт управления СРО



Рис.9.5.5.4

РУКОВОДСТВО  ПО  ЛЕТНОЙ  ЭКСПЛУАТАЦИИ  Ту - 214

ПРИЛОЖЕНИЕ – Справочные материалы

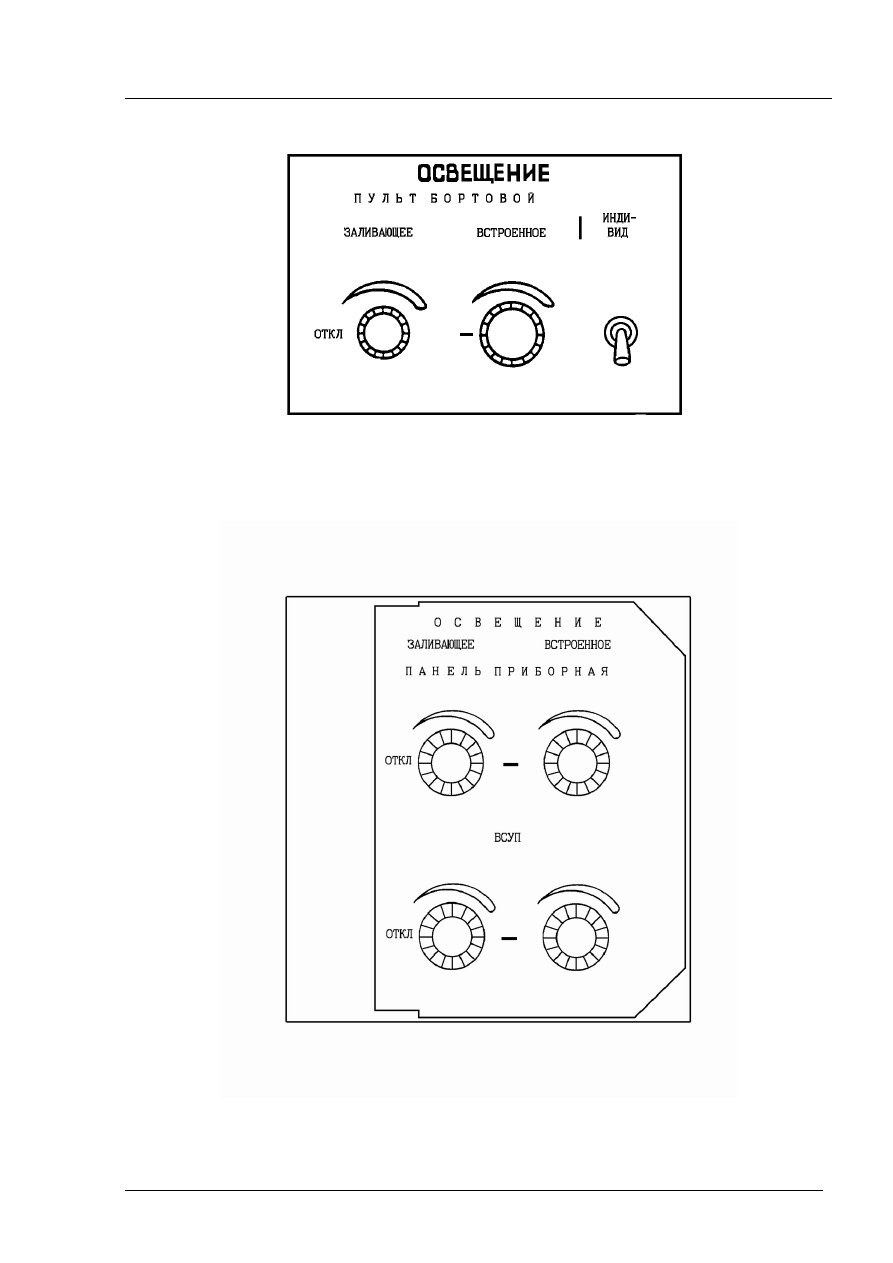

Щиток освещения.



Рис.9.9.5.5





Щиток освещения панели приборной.



Рис.9.5.5.5а
