РАЗДЕЛ 5

ЛЕТНО-ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

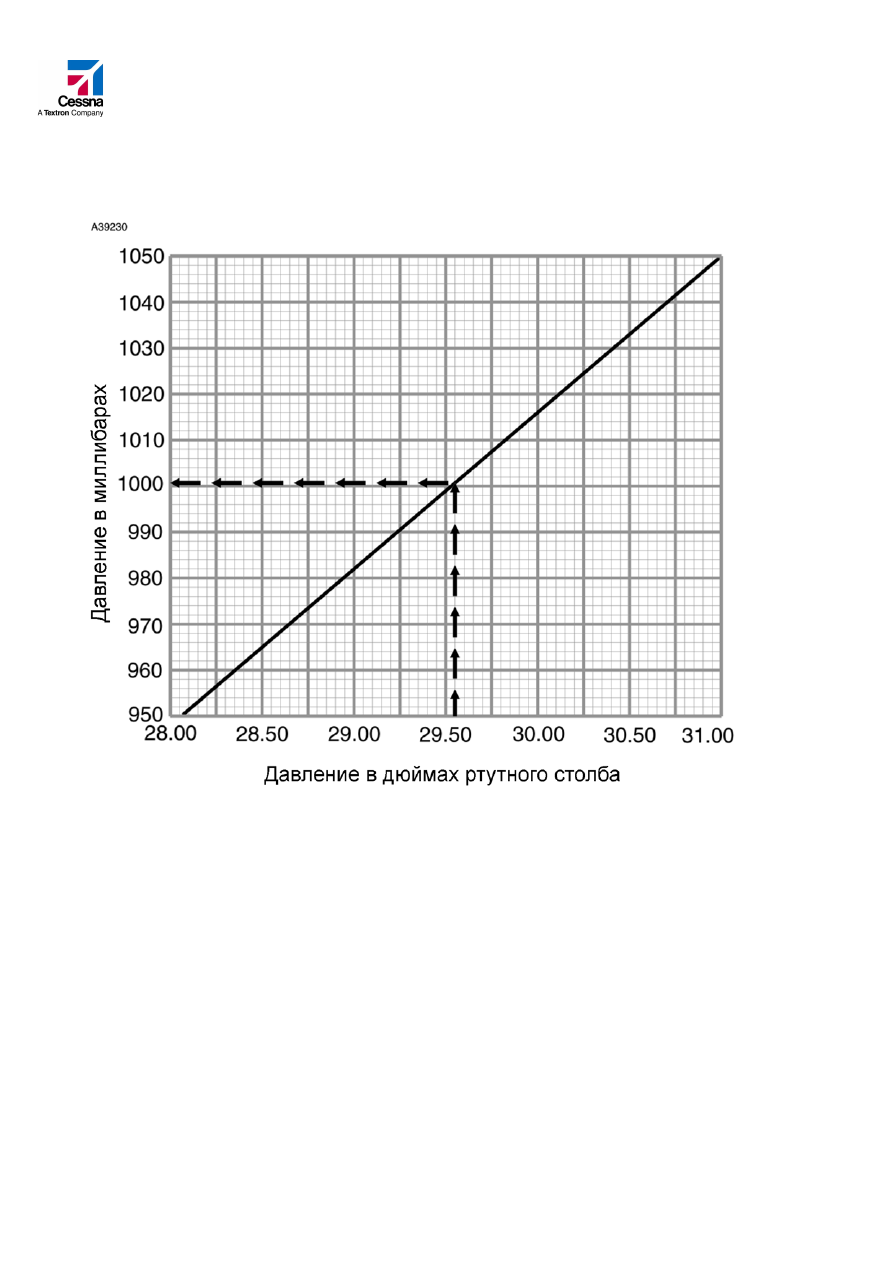

ДИАГРАММА ПЕРЕВОДА ВЕЛИЧИН ДАВЛЕНИЯ

Пример:

Давление = 29,55 дюйма ртутного столба.
Давление = 1000,6 миллибар.

Рисунок 5-3

5-12



РАЗДЕЛ 5

ЛЕТНО-ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

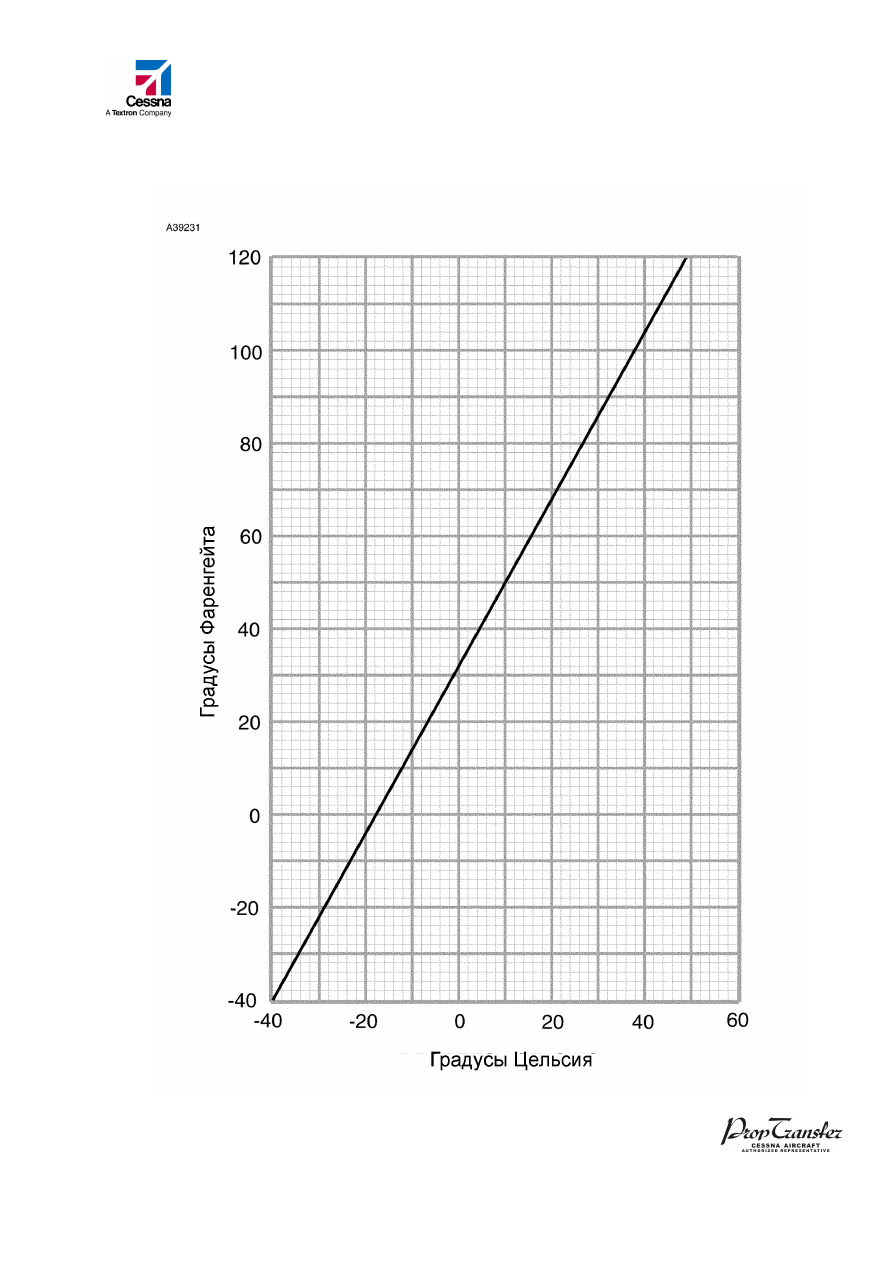

ДИАГРАММА ПЕРЕВОДА ВЕЛИЧИН ТЕМПЕРАТУРЫ

Рисунок 5-4

5-13



РАЗДЕЛ 5

ЛЕТНО-ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

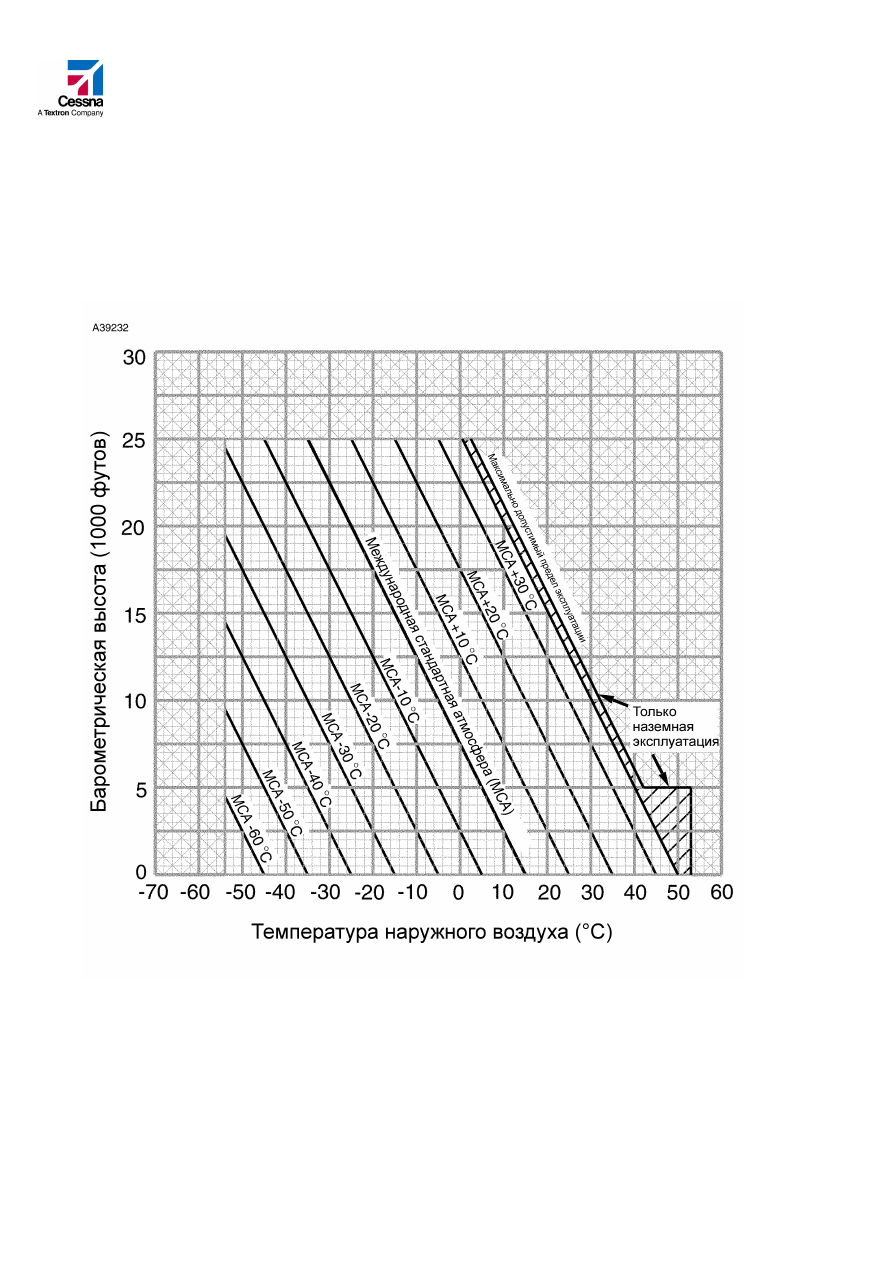

ДИАГРАММА ПЕРЕВОДА МЕЖДУНАРОДНОЙ СТАНДАРТНОЙ АТМОСФЕРЫ

(МСА) И ПРЕДЕЛЬНЫХ ЗНАЧЕНИЙ РАБОЧЕЙ ТЕМПЕРАТУРЫ

ПРЕДОСТЕРЕЖЕНИЕ

В заштрихованном участке диаграммы эксплуатация не допускается.

Рисунок 5-5

5-14



РАЗДЕЛ 5

ЛЕТНО-ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

СКОРОСТИ СВАЛИВАНИЯ

УСЛОВИЯ:
8750 фунтов
Рычаг управления двигателем в положении IDLE (МАЛЫЙ ГАЗ)
Рычаг FUEL CONDITION (РЕЖИМ ПОДАЧИ ТОПЛИВА) в положении HIGH IDLE (вы-
сокие обороты в режиме малого газа)

ПРЕДЕЛЬНОЕ ЗАДНЕЕ ПОЛОЖЕНИЕ ЦЕНТРА ТЯЖЕСТИ

Установка
закрылков

Угол крена

0°

30°

45°

60°

Узлы

(приб.)

Узлы

(инд.)

Узлы

(приб.)

Узлы

(инд.)

Узлы

(приб.)

Узлы

(инд.)

Узлы

(приб.)

Узлы

(инд.)

Убраны

63

78

68

84

75

93

89

110

10°

58

69

62

74

69

82

82

98

20°

53

63

57

68

63

75

75

89

Полностью

выпущены

48

60

52

64

57

71

68

85

ПРЕДЕЛЬНОЕ ПЕРЕДНЕЕ ПОЛОЖЕНИЕ ЦЕНТРА ТЯЖЕСТИ

Установка за-

крылков

Угол крена

0°

30°

45°

60°

Узлы

(приб.)

Узлы

(инд.)

Узлы

(приб.)

Узлы

(инд.)

Узлы

(приб.)

Узлы

(инд.)

Узлы

(приб.)

Узлы

(инд.)

Убраны

63

78

68

84

75

93

89

110

10°

60

70

64

75

71

83

85

99

20°

54

64

58

69

64

76

76

91

Полностью

выпущены

50

61

54

66

59

73

71

86

ПРИМЕЧАНИЕ

1. Потеря высоты во время вывода из режима сваливания может составлять

300 футов при сваливании без крена и даже больше при сваливании с раз-
воротом.

2. Значения приборной воздушной скорости в узлах являются приблизитель-

ными.

Рисунок 5-6
