Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

Эксплуатация кислородного оборудования

Раздел 7 стр.81



Запас  кислорода  в  системе  контролируется  с  помощью  манометра,  работоспособность
приборов — с  помощью  двух  индикаторов  кислорода.  Помимо  этого  в  кабине  экипажа
имеются  дымозащитные  кислородные  маски  ЛП-2 (второго  размера)  для  КВС  и  второго
пилота,  уложенные  в  карманах,  которые  расположены  на  спинках  кресел.  В  кабине  экипажа
имеется  дополнительно  маска  ЛП-2  нулевого  размера.  Размещение  средств  противодымной
защиты экипажа дано на рис. 7.18. б) Переносное кислородное оборудование включает в себя:
—  два  кислородных  прибора  КП-19  с  баллонами  КБ-2  и  дымозащитными  кислородными
масками  ЛП-2,  предназначенных  для  питания  кислородом  при  разгерметизации  или
задымлении кабины. Кислородные приборы КП-19 с масками ЛП-2 могут быть использованы
как на рабочем месте, так и при перемещении по пассажирскому салону;
—  переносной  кислородный  прибор  КП-21  с  кислородной  маской  КМ-15И  и  баллоном  КБ-3,
предназначенный для терапевтического питания кислородом пассажиров, плохо чувствующих
себя в полете.

Первый  кислородный  прибор  КП-19  размещен  на  столе  штурмана  и  закреплен  с  помощью
хомута.  Дымозащитная  кислородная  маска  ЛП-2  уложена  в  сумке  на  перегородке  (слева  по
борту). Второй кислородный прибор КП-19 размещен слева от рабочего места бортрадиста на
полу кабины. Дымозащитная маска ЛП-2 находится в сумке на спинке кресла бортрадиста.

Кислородный  прибор  КП-21  размещается  в  хвостовой  части  гермокабины  (в  районе  шп.  №
34—35).  Переносные  кислородные  приборы  КП-19  и  КП-21  при  необходимости  могут  быть
подзаряжены в полете от стационарной системы с помощью зарядного устройства.

7.11.2. ПОДГОТОВКА К ПОЛЕТУ

Предполетная подготовка кислородного оборудования:
а) Проверьте зарядку кислородного баллона и положение органов управления:
— вентиль подачи кислорода на пульте второго пилота установите в положение «ОТКРЫТО»;
—  по  манометру  на  пульте  второго  пилота  проверьте  показания  давления  в  системе  в
зависимости от температуры воздуха в кабине (см. табл. 7.7.):

Таблица 7.7

Температура в кабине, °С -55

-45

-35

-25

-5

5

15

25

35

45

55

нормальное

23 24 25 26 28 29 30 31



32


33


34

Давление в
системе,
кгс/см

минимальное

21 22 23 24 26 27 28 29



30


31


32



—  рукоятку аварийной  подачи на  кислородном приборе КП-24М и  КП-19 установите  в  поло-
жение «ЗАКРЫТО»;
—  выключатель  подсоса  воздуха  на  кислородном  приборе  КП-24М  установите  в  положение
«100% О

2

» (на КП-19 — в положение «ЧИСТЫЙ КИСЛОРОД»).

б) Проверьте кислородную маску КМ-32АГ:
— соедините кислородные шланги;
—  наденьте  кислородную  маску,  подтяните  и  проверьте  герметичность,  произведя  вдох  при
перегнутом  гофрированном  шланге;  если  вдох  сделать  невозможно,  маска  подогнана
правильно.
—  проверьте  индикатор  кислорода:  сегменты  должны  при  вдохе  расходиться,  при  выдохе —
сходиться;
— при включенном СПУ проверьте работу микрофона маски.

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

Эксплуатация кислородного оборудования

Раздел 7 стр.82



в) Проверьте дымозащитную кислородную маску ЛП-2:
— произведите перестановку масок;
—  проверьте  соответствие  размера  маски  размеру  лица.  При  необходимости  замените

резервной, нулевого размера. Проверьте герметичность маски;

— при включенном СПУ проверьте работу микрофона маски.

г) По окончании проверки органы управления установите в следующие положения:
— вентиль подачи кислорода на пульте второго пилота — в положение «ОТКРЫТО»;
— выключатель подсоса воздуха на КП-24М — в положение «СМЕСЬ»;
— рукоятку аварийной подачи кислорода на КП-24М — в положение «ЗАКРЫТО».
Кислородные  маски  КМ-32АГ  должны  быть  присоединены  к  шлангам  КШ  и  находиться  в
положении, готовом к применению.
Дымозащитные кислородные маски ЛП-2 КВС и второго пилота должны быть отсоединены от
шлангов КШ и уложены в карман за спинками кресел.
Дымозащитные маски ЛП-2 остальных членов экипажа должны быть отсоединены от приборов
КП-19 уложены в сумки.

7.11.3. ЭКСПЛУАТАЦИЯ В ПОЛЕТЕ

Кислородные маски используются в следующих случаях:
— при разгерметизации кабины;
— при появлении дыма в кабине;
— при затрудненном дыхании, для снижения утомляемости и в профилактических целях.

1. При разгерметизации кабины необходимо:

— кислородную маску надеть;
— выключатель подсоса воздуха на КП-24М установить в положение «100% О

2

»

После экстренного снижения до безопасной высоты по условиям погоды и рельефа местности
продолжите  питание  кислородом,  установив  выключатель  подсоса  воздуха  на  КП-24М  в
положение «СМЕСЬ».

2. При появлении в кабине дыма, запаха гари КВС и второй пилот обязаны:

—  дымозащитную  кислородную  маску  ЛП-2  достать  из  кармана,  находящегося  на  спинке

кресла;

— кислородную маску КМ-32АГ отстыковать от шланга КШ;
— дымозащитную кислородную маску ЛП-2 подстыковать к шлангу КШ и надеть ее;
— выключатель подсоса воздуха на КП-24М установить в положение «100% О

2

»;

—  штекер  микрофона  дымозащитной  кислородной  маски  ЛП-2  установить  в  гнездо  на  авиа-

гарнитуре, предварительно отсоединив штатный штекер микрофона.

Примечание.  Очередность  надевания  масок  ЛП-2  устанавливает  КВС,  остальные  члены  экипажа  при-

водят в рабочее состояние кислородные приборы КП-19 с масками ЛП-2

Неправильно подобранная по размеру дымозащитная кислородная маска не защищает органы
дыхания от проникновения в них дыма.
При  расходовании  кислорода  из  стационарной  системы  регулярно  контролировать  его  запас.
При  давлении  в  системе  менее 30 кгс/см

2

  прибор  КП-24М  не  обеспечивает  нормированную

подачу кислорода в маску.

3.  Для  снижения  утомляемости  и  в  профилактических  целях  (особенно  в  ночных  полетах)

рекомендуется  дышать  чистым  кислородом  в  течение 5—10 мин  каждого  часа  полета,  для
чего:
— маску КМ-32АГ наденьте и прикрепите к авиагарнитуре;
— выключатель подсоса воздуха на КП-24М установите в положение «100% О

2

».

При затрудненном дыхании, плохом самочувствии откройте вентиль аварийной подачи.

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

Эксплуатация кислородного оборудования

Раздел 7 стр.83



4. Порядок использования переносного баллона КБ-2 с прибором КП-19:
— отстегните хомут крепления баллона КБ-2 и снимите прибор КП-19 с ложемента;
— достаньте из сумки дымозащитную кислородную маску ЛП-2 и подсоедините к прибору
КП-19;
— откройте запорный вентиль и установите выключатель подсоса воздуха в положение
«100% О

2

»;

— закрепите прибор КП-19 в удобном положении (за плечом или на груди);
— наденьте дымозащитную кислородную маску ЛП-2.

5. Порядок использования переносного кислородного прибора КП-21:
— достаньте из сумки кислородную маску КМ-15И и подсоедините к прибору КП-21;
— наденьте маску и закрепите ее.

При  затрудненном  дыхании  или  плохом  самочувствии,  а  также  при  необходимости
пользоваться кислородом откройте вентиль аварийной подачи.

ПРЕДУПРЕЖДЕНИЯ: 1. ПРИ  ПОЛЬЗОВАНИИ  ПЕРЕНОСНЫМИ  КИСЛОРОДНЫМИ

ПРИБОРАМИ КП-19 И КП-21 НЕОБХОДИМО РЕГУЛЯРНО КОНТРОЛИРОВАТЬ ПО
МАНОМЕТРУ ЗАПАС КИСЛОРОДА В БАЛЛОНЕ.
ПРИ  УМЕНЬШЕНИИ  ДАВЛЕНИЯ  В  БАЛЛОНЕ  ДО 6 КГС/СМ

2

  И  НИЖЕ  НЕ

ОБЕСПЕЧИВАЕТСЯ  НОРМИРОВАННАЯ  ПОДАЧА  КИСЛОРОДА  В  МАСКУ. 2.
ЗАПАС  КИСЛОРОДА  В  ПЕРЕНОСНОМ  БАЛЛОНЕ  ПРИ  ОТКРЫТОМ  ВЕНТИЛЕ
«АВАРИЯ»

ДАЕТ

ВОЗМОЖНОСТЬ

НЕПРЕРЫВНО

ПОЛЬЗОВАТЬСЯ

КИСЛОРОДОМ В ТЕЧЕНИЕ 3—5 МИН.
3.  КИСЛОРОДНЫЙ  ПРИБОР  ПРИ  НЕПЛОТНОМ  ПРИЛЕГАНИИ  К  ЛИЦУ  МАСКИ
НЕ  ОБЕСПЕЧИВАЕТ  ЗАЩИТУ  ОРГАНОВ  ДЫХАНИЯ  ОТ  ПРОНИКНОВЕНИЯ  В
НИХ ДЫМА.

6.  Зарядку  переносных  кислородных  баллонов  в  полете  производите  (по  разрешению
командира воздушного судна) в следующем порядке:
— присоедините зарядный шланге наконечником к конусообразному штуцеру на кислородном
приборе;
— медленно откройте вентили стационарной системы и кислородного прибора;
— контролируйте по манометру прибора давление в баллоне;
— по достижении наибольшего давления в кислородном баллоне закройте вентили;
— отсоедините зарядный шланг и уложите на место.

7.  После  снижения  с  эшелона  до  высоты  круга  вентиль  подачи  кислорода  на  пульте  второго
пилота установите в положение «ЗАКРЫТО».

ПРЕДУПРЕЖДЕНИЯ: 1. ПРИ  ПОЛЬЗОВАНИИ  КИСЛОРОДОМ  ХОТЯ  БЫ  ОДНИМ

ЧЛЕНОМ ЭКИПАЖА КУРИТЬ В КАБИНЕ ЗАПРЕЩАЕТСЯ.
2. ЧТОБЫ ПРЕДОТВРАТИТЬ ИСТЕЧЕНИЕ КИСЛОРОДА ПОСЛЕ СНЯТИЯ С ЛИЦА
КИСЛОРОДНОЙ

МАСКИ,

ВЫКЛЮЧАТЕЛЬ

ПОДСОСА

ВОЗДУХА

НА

КИСЛОРОДНЫХ ПРИБОРАХ УСТАНОВИТЬ В ПОЛОЖЕНИЕ «СМЕСЬ».
3.  НЕ  ДОПУСКАТЬ  КОНТАКТА  ЖИРОМАСЛОСОДЕРЖАЩИХ  ВЕЩЕСТВ  С
КИСЛОРОДОМ.
4.  ЗАПРЕЩАЕТСЯ  ВО  ИЗБЕЖАНИЕ  ПОЖАРА  НА  САМОЛЕТЕ  СТРАВЛИВАТЬ
КИСЛОРОД ИЗ СИСТЕМЫ В КАБИНУ САМОЛЕТА.
5. В СЛУЧАЕ ПОСАДКИ САМОЛЕТА С ВОЗМОЖНЫМ АВАРИЙНЫМ ИСХОДОМ
ПЕРЕД  ЗАХОДОМ  НА  ПОСАДКУ  НЕОБХОДИМО  ЗАКРЫТЬ  ВЕНТИЛИ
КИСЛОРОДНОЙ СИСТЕМЫ.

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

Эксплуатация кислородного оборудования

Раздел 7 стр.84

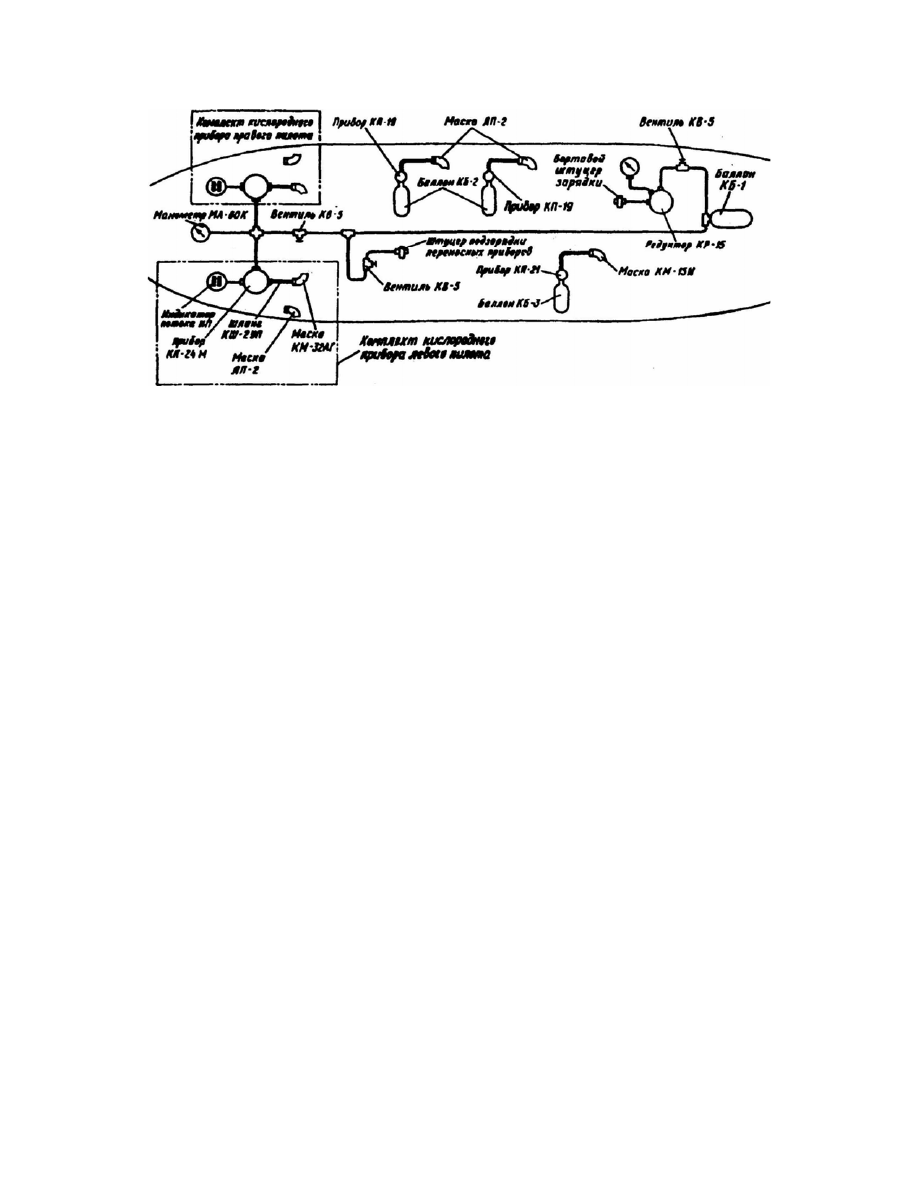

Рис. 7.18. Размещение кислородных щитков и кислородных указателей в кабине экипажа
