1. На командном приборе СРД:
— на задатчике «НАЧАЛО ГЕРМЕТИЗАЦИИ» установите давление аэродрома вылета;
— на задатчике «ИЗБЫТОЧНОЕ ДАВЛЕНИЕ» значение 0,3 кгс/см

2

, ручка законтрена;

—  на  задатчике  «СКОРОСТЬ  ИЗМЕНЕНИЯ  ДАВЛЕНИЯ»  значение 0,18 мм  рт.  ст./с  (или
должны совпадать метки на ручке и корпусе), ручка законтрена;
— ручка трехходового крана в положении «ВКЛЮЧЕНО», ручка законтрена и опломбирована.

2. На правой приборной доске:
на  шкале вариометра  «СКОРОСТЬ ИЗМЕНЕН.  ВЫСОТЫ В КАБИНЕ»  стрелка находится на
нуле.

3. На шкале указателя УВПД:
— «ВЫСОТА В КАБИНЕ» указывает высоту аэродрома;
— «ПЕРЕПАД ДАВЛЕНИЙ» указывает нуль;
—

переключатель  «АВАРИЙН.  СБРОС  ДАВЛН»  выключен,  рукоятка  закрыта

предохранительным колпачком.

После запуска двигателей и включения отбора воздуха проверьте работу СРД, для чего:
— убедитесь, что входная дверь, люки и форточки закрыты;
— установите на шкале задатчика «НАЧАЛО ГЕРМЕТИЗАЦИИ» значение давления на 45—50
мм  рт.  ст.  выше  аэродромного;  кабина  должна  загерметизироваться  и  перепад  давления  по
УВПД увеличится до 0,05—0.07 кгс/см

2

;

— установите на шкале задатчика «НАЧАЛО ГЕРМЕТИЗАЦИИ» значение давления на 45—50
мм рт. ст. ниже аэродромного; кабина должна разгерметизироваться;
—  убедитесь  в  том,  что  скорость  изменения  «высоты»  в  кабине  составляет (2±1) м/с  по
вариометру.

7.10.3. ЭКСПЛУАТАЦИЯ В ПОЛЕТЕ

1.  В  наборе  высоты  после  включения  наддува  кабины  и  стабилизации  расхода  воздуха
проверьте правильность показаний приборов:
— кабинный вариометр должен показывать 0 м/с;
— перепад давлений возрастает в пределах эксплуатационных ограничений;
— «высота в кабине постоянна и зависит от установленного перед выруливанием давления на
задатчике «НАЧАЛО ГЕРМЕТИЗАЦИИ».

По  достижении  постоянного  перепада  давлений  показания  приборов  должны  быть
следующими:
—  кабинный  вариометр  показывает  «подъем»,  скорость  не  ограничивается  системой  и
составляет V

у

(0.6—0,75);

— перепад давлений постоянный и находится в пределах эксплуатационных ограничений;
— «высота» в кабине возрастает.

Примечание.  Если  скорость  изменения  высоты  в  кабине  превышает 3 м/с,  рекомендуется  уменьшить

вертикальную скорость самолета.

2. В горизонтальном полете показания приборов должны быть следующими:
— кабинный вариометр показывает 0 м/с;
— перепад давлений составляет 0,3 кгс/см

2

;

— «высота» в кабине постоянна и зависит от высоты полета, на высоте полета 6000 м должна
быть около 2400 м.

Примечание.  При  незначительном  отклонении  перепада  давлений  от  нормального  (не  более  чем  на

±0,02 кгс/см

2

) для достижения нормального перепада 0,3 кгс/см

2

 разрешается один раз за полет

ручку  задатчика  «ИЗБЫТОЧНОЕ  ДАВЛЕНИЕ»  повернуть  на  один-два  зубца  с  перемещением
стрелки задатчика в пределах ширины риски значения «0,3».

3.  Перед  снижением  самолета  задатчик  «НАЧАЛО  ГЕРМЕТИЗАЦИИ»  командного  прибора
установите на давление аэродрома посадки.
В процессе снижения, в установившемся режиме, проверьте показания приборов:

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

Эксплуатация системы регулирования давления

Раздел 7 стр.79



— кабинный вариометр показывает 2—3 м/с «спуск»;
— «высота» в кабине уменьшается;
— перепад давлений уменьшается.

Примечание.  При  перестановке  задатчика  «НАЧАЛО  ГЕРМЕТИЗАЦИИ»  в  процессе  снижения  ручку

следует  перемещать  медленно,  не  допуская  отклонения  стрелки  кабинного  вариометра  более
2—3 м/с.

7.10.4. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ДЕЙСТВИЯ ЭКИПАЖА

Признаки отказа

Действия экипажа

1.  После  взлета,  в  процессе  набора
высоты, при включении отбора воздуха
от

двигателей

кабина

не

герметизируется  (кабинный  вариометр
показывает «подъем»).
2.

В

режиме

набора

высоты

установившаяся

величина

фактического  перепада  давлений  по
УВПД не равна (0,3±0,02) кгс/см

2

.



3.  Перенаддув  кабины,  повышение
избыточного  давления  по  УВПД  до
0,35

кгс/см

2

,

при

этом

идет

уменьшение

«высоты»

в

кабине

(кабинный

вариометр

показывает

«спуск»),


Проверьте  наличие  отбора  воздуха  в  кабины.
Убедитесь  в  закрытии  дверей,  люков,  форточек.  Если
после

принятых

мер

герметизации

кабины

происходит,  произведите  посадку  на  аэродроме
вылета.
Попытайтесь  установить  фактическую  величину
перепада давлений  в  кабине равной (0,3±0.02) кгс/см

2

медленным изменением положения стрелки задатчика
«ИЗБЫТОЧНОЕ  ДАВЛЕНИЕ» в  соответствующую
сторону  в  пределах ±0,05 кгс/см

2

  (одно  деление

шкалы).
Немедленно  выключите  отбор  воздуха  от  двигателей
на  СКВ  и  произведите  снижение  до  безопасной
высоты. При появлении в процессе снижения самолета
обратного  перепада  между  давлениями  в  кабине  и
атмосфере кратковременно включите подачу воздуха в
кабину.  На  безопасной  высоте  разгерметизируйте
кабину, включите отбор воздуха от двигателей на СКВ
и продолжайте полет.



7.11. КИСЛОРОДНОЕ ОБОРУДОВАНИЕ

7.11.1. ОБЩИЕ СВЕДЕНИЯ

Для  обеспечения  кислородом  членов  экипажа  и  пассажиров  в  полете  установлено
стационарное и переносное оборудование.
Размещение  кислородных  щитков  и  кислородных  указателей  в  кабине  экипажа  дано  на  рис.
7.18.
а)  Стационарное  кислородное  оборудование  предназначено  для  питания  кислородом  КВС  и
второго пилота в следующих случаях:
—  при  разгерметизации  кабины  на  время  экстренного  снижения  и  последующего  полета  на
безопасной высоте;
— при появлении дыма в кабине;
— для снижения утомляемости и в профилактических целях.

Запас  кислорода  на  борту  самолета  составляет 900 нл  (один  баллон  вместимостью 30 л,
давление 30кгс/см

2

).

Питание  кислородом  КВС  и  второго  пилота  осуществляется  с  помощью  кислородных
приборов  КП-24М  легочно-автоматического  действия  и  кислородных  масок  КМ-32АГ,
расположенных на рабочих местах пилотов.

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

Эксплуатация системы регулирования давления

Раздел 7 стр.80

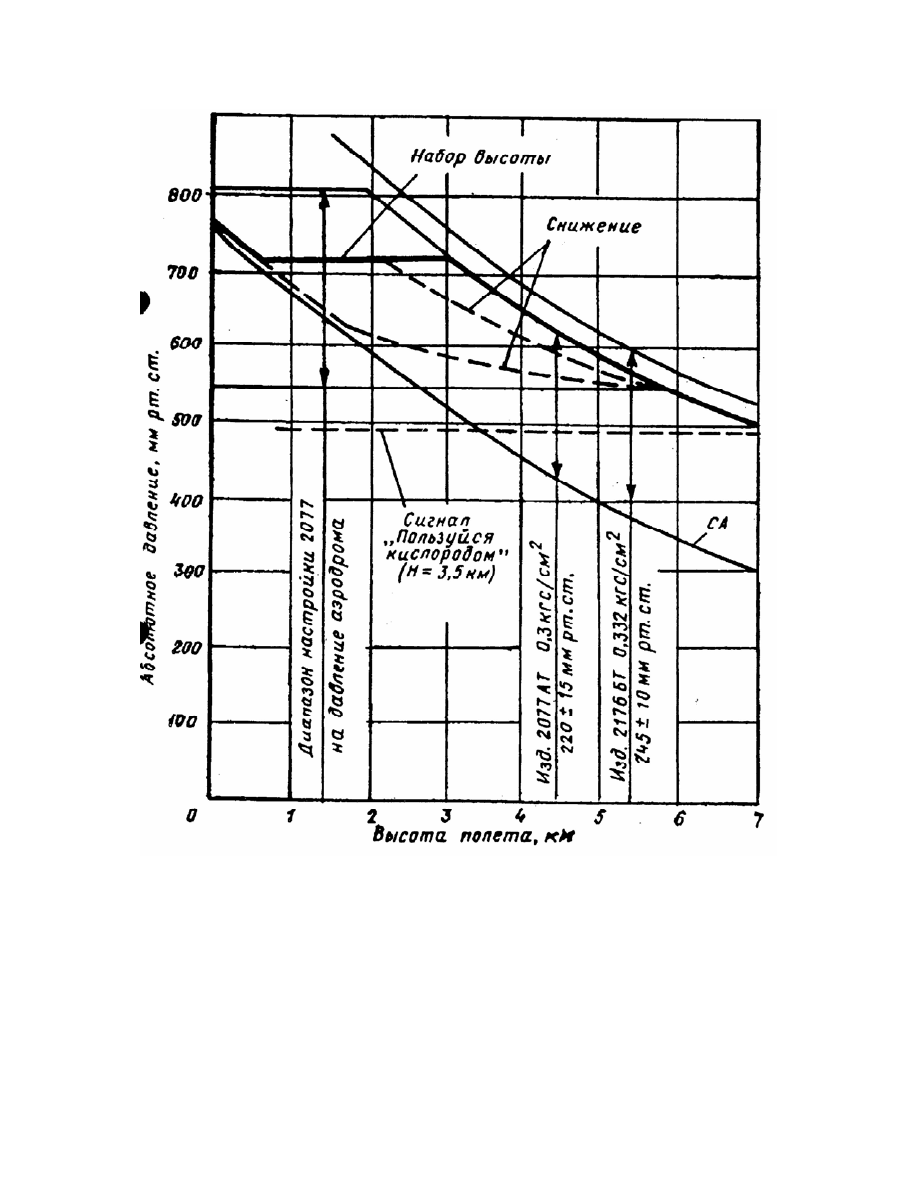

Рис. 7.17 График изменения давления в кабине.
