Самолет Ан-24 (Ан-24РВ). Руководство - часть 37

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

Силовая установка

Раздел 7 стр.28

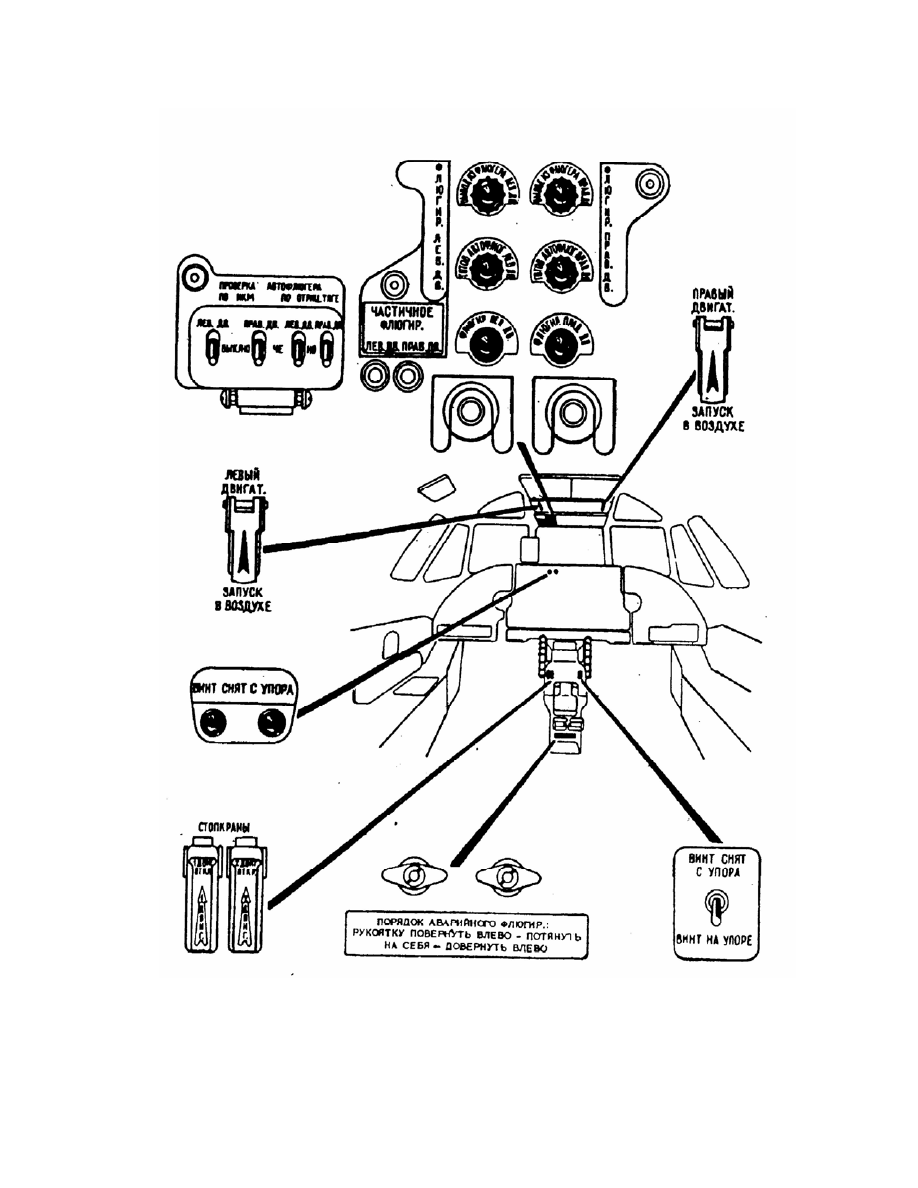

Рис. 7.2. Размещение органов управления двигателями АИ-24 в кабине экипажа

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

Силовая установка

Раздел 7 стр.29

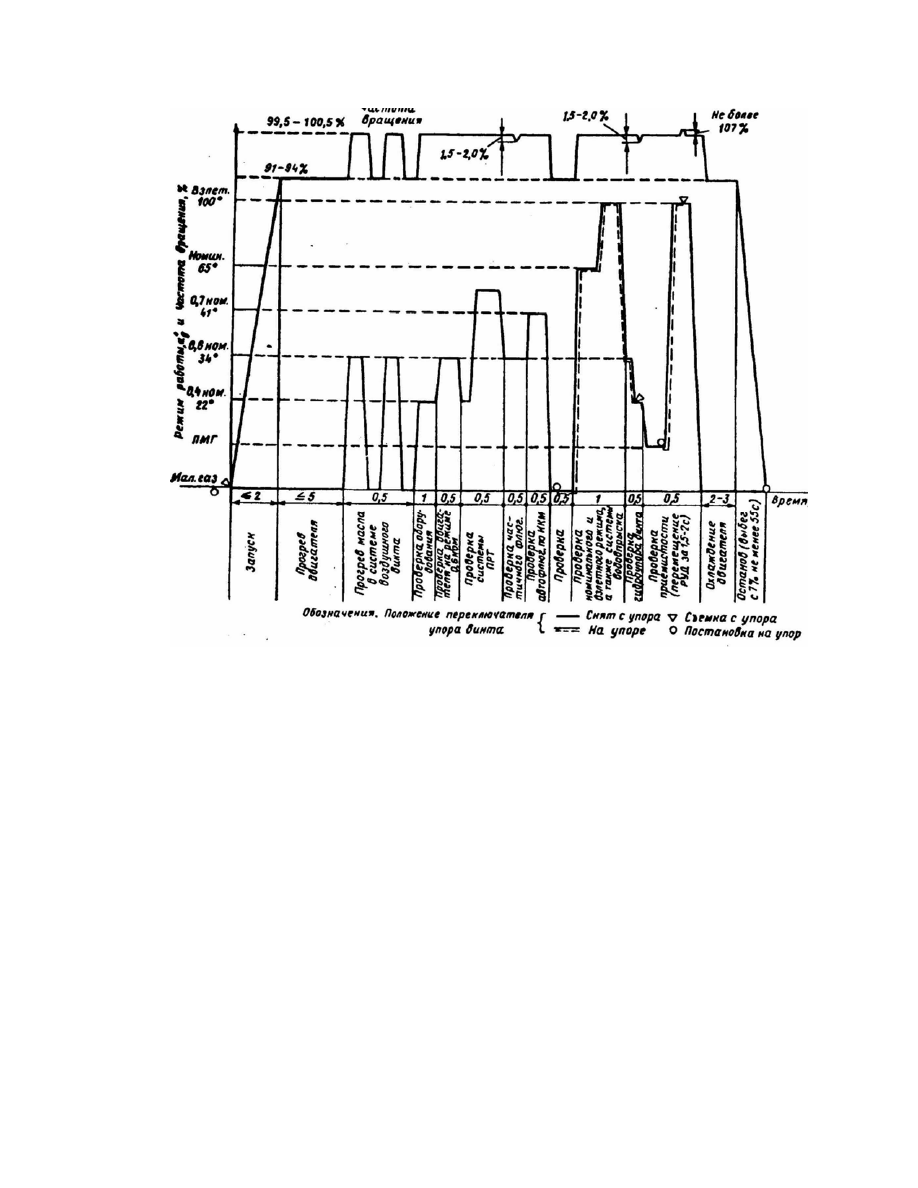

Рис. 7.3. График прогрева и опробования двигателей АИ-24 2-й серии (АИ-24Т)

Примечание. Опробование двигателей АИ-24Т производится по данному графику с учетом следующих

изменений:
равновесная частота вращения — 103—105% (вместо 99,5—100,5%);
заброс частоты вращения при проверке приемистости не более 110% (вместо 107%). Дополнительно
проверить работу двигателя на режиме 74° по УПРТ после проверки на номинальном режиме.

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

Силовая установка

Раздел 7 стр.30

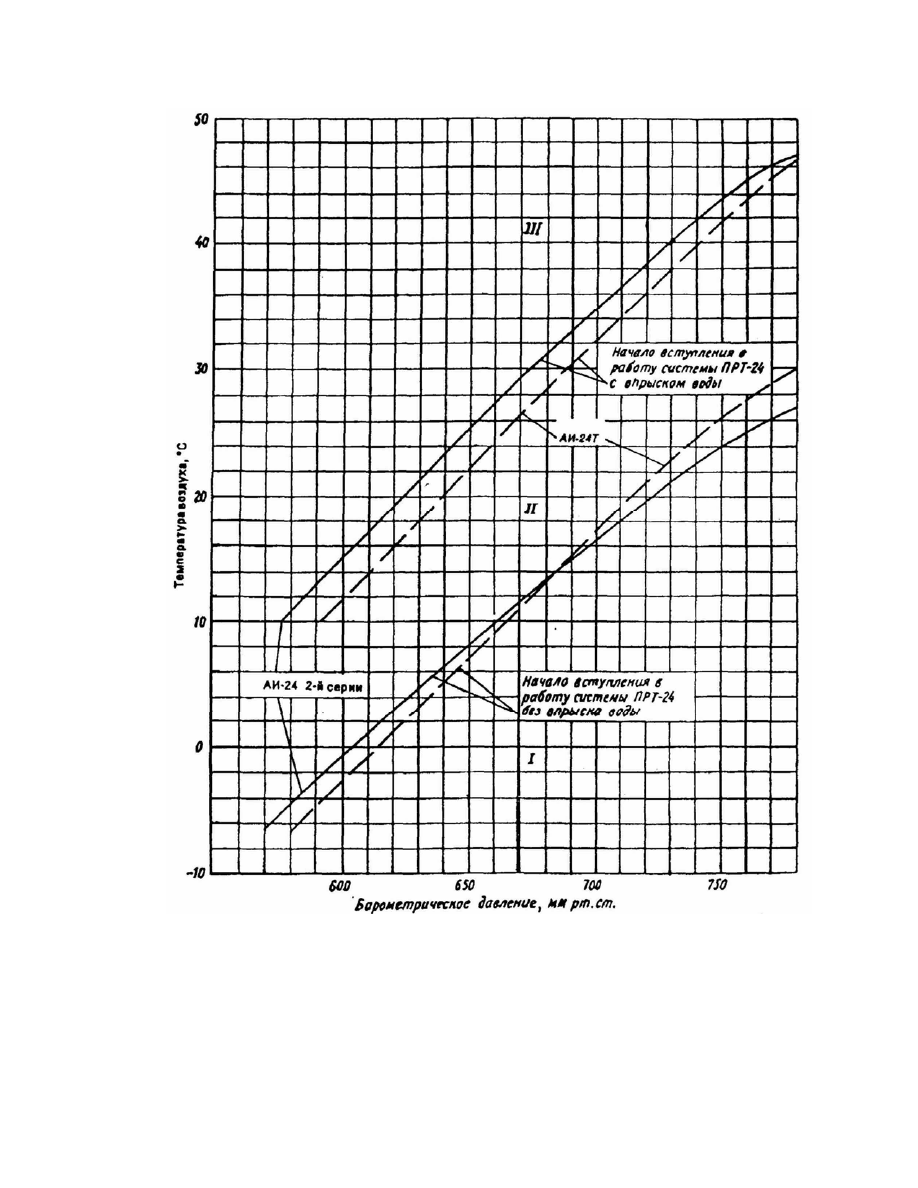

Рис. 7.4. Изменение момента вступления в работу системы ПРТ с впрыском и без впрыска воды в

зависимости от атмосферных условий на взлетном режиме

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

Силовая установка

Раздел 7 стр.31



Рис. 7.5 Расположение приборов контроля работы двигателей АИ-24 в кабине экипажа
