Лекции по деревянным конструкциям - часть 37

Соединения, применяемые для сплачивания этих стоек (болты, гвозди, шпонки)

являются  податливыми,  что  увеличивает  гибкость  стоек  и  должно  быть  учтено  при
расчете.

Решетчатые стойки

Применяют  чаще  всего  как  сжато-изогнутые  стойки  рам.  Они  могут  быть  с

параллельными поясами или с одним наклонным поясом. Разновидностью последней
являются треугольные стойки.

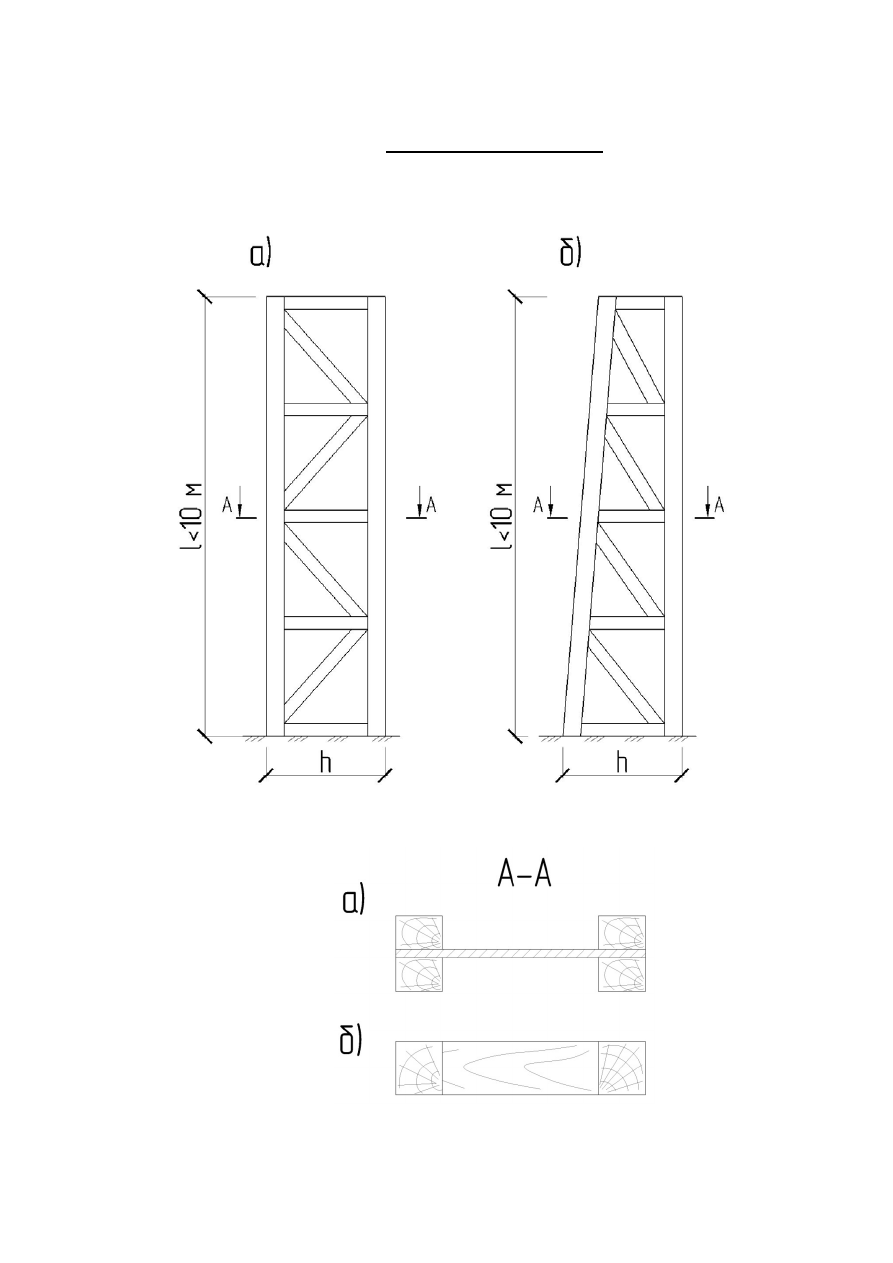

Рисунок 6 – Решетчатые стойки

а) прямоугольная; б) треугольная



Элементы решетчатых стоек соединяются в узлах на болтах.



Рисунок 7 – Сечение решетчатой стойки

а) пояса из двух ветвей, решетка из одного; б) пояса и решетка из одной ветви



Если решетка выполнена из одной ветви, а пояса – из двух (рис. 7а), то решетка

пропускается  между  ветвями  поясов  и  крепится  непосредственно  к  последним.  Если
пояса  и  решетка  выполняются  одноветвевыми  (рис. 7б),  то  соединение  элементов
решетки  с  поясами  выполняется  встык,  и  узлы  конструируются  со  стальными
накладками на болтах.

Стойки  с  параллельными  поясами  могут  быть  ступенчатыми.  В  этом  случае  на

более  высокий  наружный  пояс  опираются  несущие  конструкции  покрытия,  а  на
внутренний – подкрановые балки.

Расчет стоек

Вычисление  усилий  в  стойках  производят  с  учетом  приложенных  к  стойке

нагрузок.

Средние стойки

Средние  стойки  каркаса  здания  работают  и  рассчитываются  как  центрально

сжатые  элементы  на  действие  наибольшего  сжимающего  усилия N от  собственного
веса всех конструкций покрытия (G) и снеговой нагрузки и снеговой нагрузки (Р

сн

).

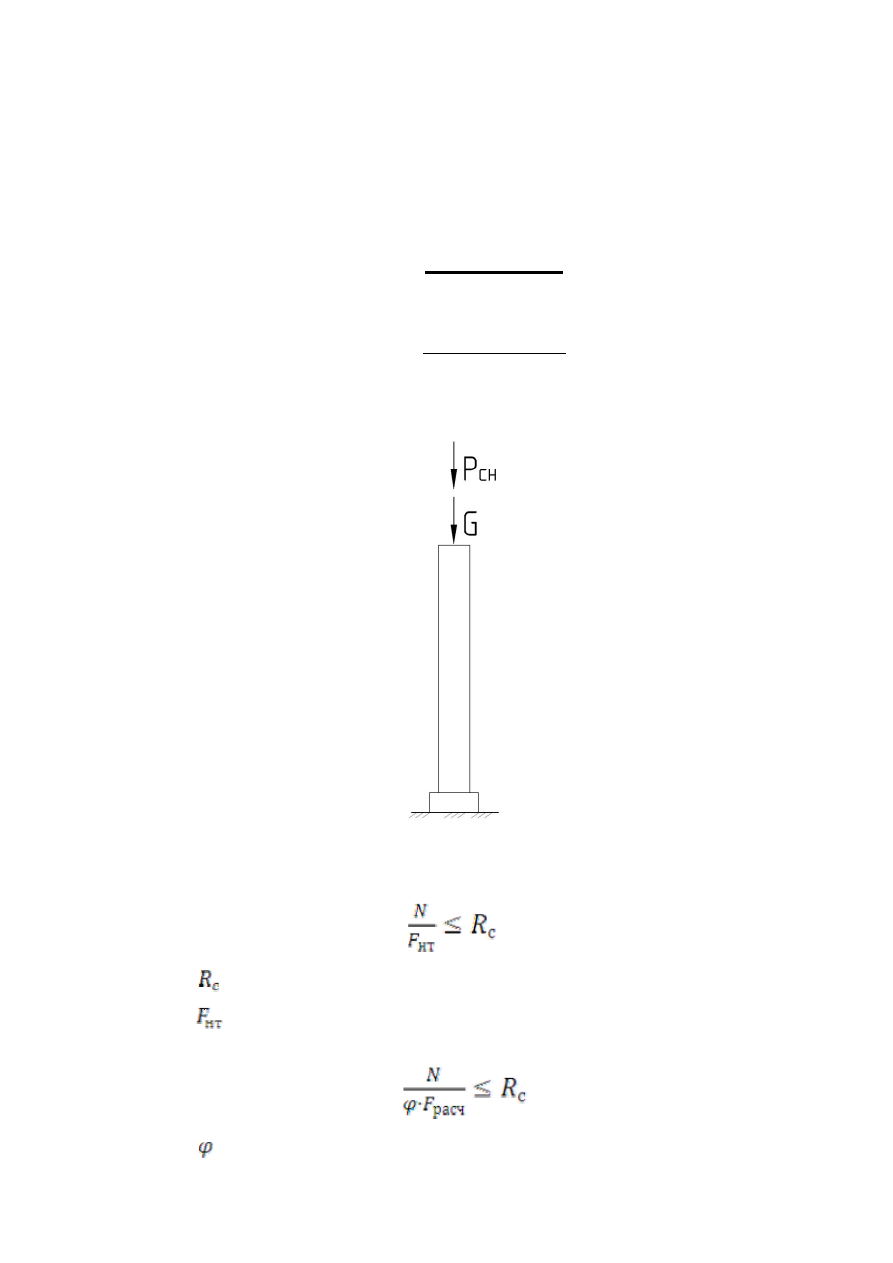

Рисунок 8 – Нагрузки на среднюю стойку



Расчет центрально сжатых средних стоек производят:

а) на прочность

 ,

где    - расчетное сопротивление древесины сжатию вдоль волокон;



 - площадь нетто поперечного сечения элемента;

б) на устойчивость

,

где    – коэффициент продольного изгиба;



 – расчетная площадь поперечного сечения элемента;

Нагрузки  собираются  с  площади  покрытия  по  плану,  приходящейся  на  одну

среднюю стойку (

).

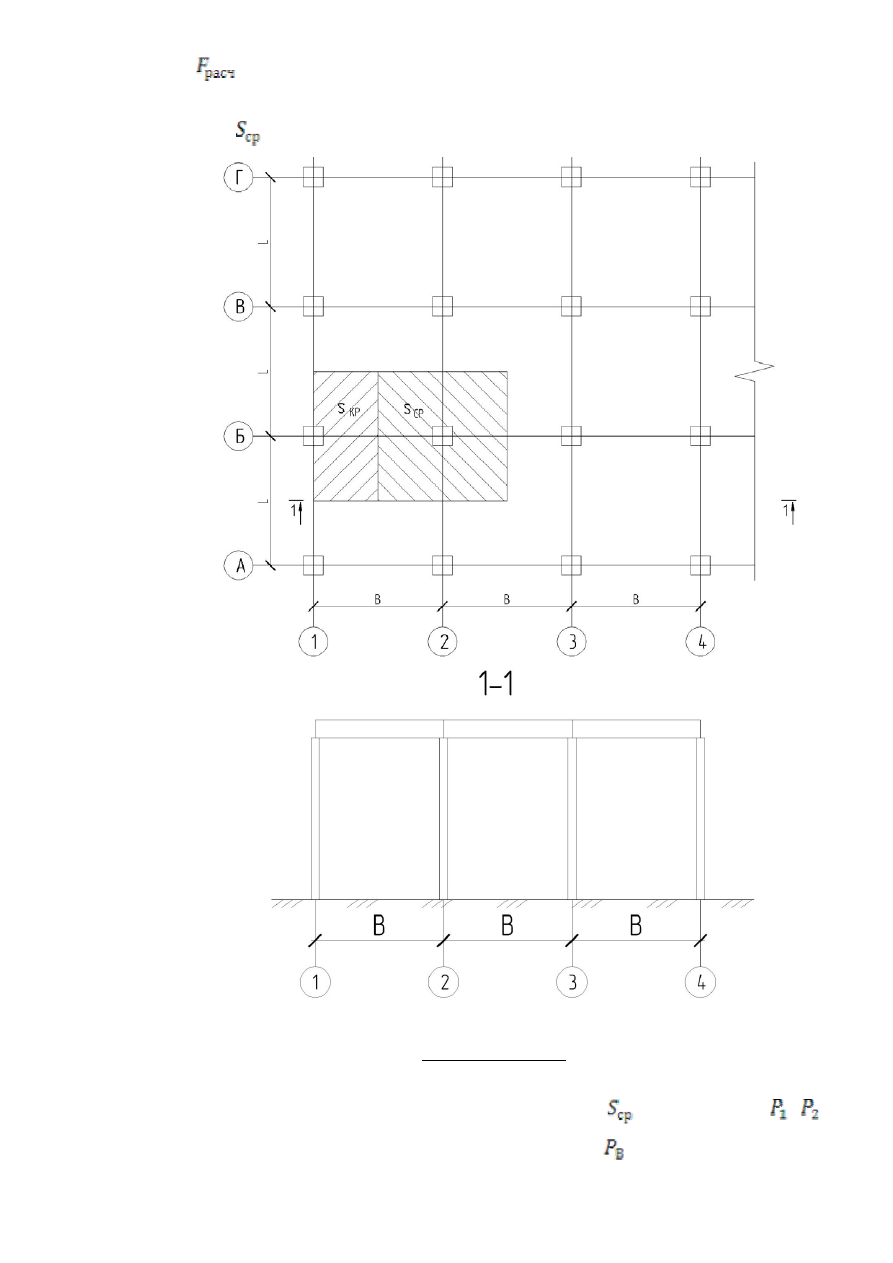

Рисунок 9 – Грузовые площади средней и крайней колонн



Крайние стойки

Крайняя  стойка  находится  под  действием  продольных  по  отношению  к  оси

стойки нагрузок (G и Р

сн

), которые собираются с площади

 и поперечных  ,   и Х.

Кроме этого от действия ветра возникает продольная сила  .

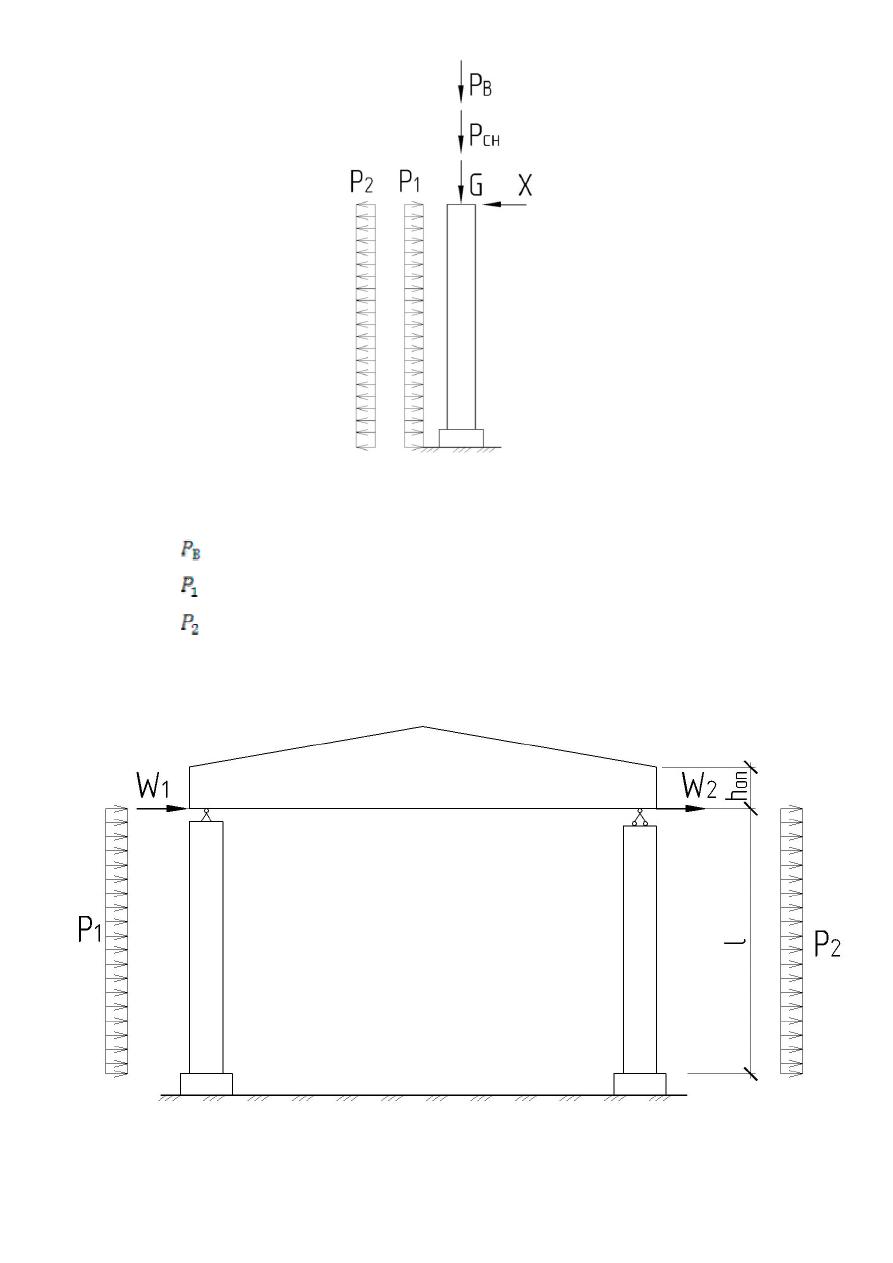

Рисунок 10 – Нагрузки на крайнюю стойку



G – нагрузка от собственного веса конструкций покрытия;
Р

сн

 – нагрузка от веса снегового покрова;

 - вертикальная ветровая нагрузка;

- ветровая нагрузка от ветра слева (напор ветра);

 – ветровая нагрузка (отсос) при ветре справа;

Х – горизонтальная  сосредоточенная  сила,  приложенная  в  точке
примыкания ригеля к стойке.

В случае жесткой заделки стоек для однопролетной рамы:



Рисунок 11 – Схема нагрузок при жестком защемлении стоек в фундаменте
