Лекции по деревянным конструкциям - часть 36

Лобовые упоры конькового узла рассчитывают на смятие под углом или вдоль

волокон на действие продольной силы N. Количество болтов в стальных креплениях
определяется в зависимости от величины поперечной силы Q с учетом угла смятия
древесины  под  болтами.  Монтажные  болты  рассчитывают  на  срез  и  смятие  от
действия той же силы Q.

Коньковые  узлы  большепролетных  арок  выполняются  в  виде  стальных

шарниров качающегося типа



Рисунок 18 – Стальной шарнир качающегося типа

Стыки элементов арок.

Стыки клееных арок представляют собой зубчатые соединения досок по длине

и стыки по пласти слоев досок между собой. Арки больших пролетов соединяются
по  длине  жесткими  стыками  с  помощью  двусторонних  накладок  из  профильной
стали и болтов.

Эти стыки рассчитываются на усилия, действующие в данном сечении арки.

Лекция №9

Деревянные стойки.

Нагрузки  воспринимаемые  плоскими  несущими  конструкциями  покрытия

(балки, арки покрытия, фермы), передаются на фундамент через стойки или колонны.

В  зданиях  с  деревянными  несущими  конструкциями  покрытия  целесообразно

применять  деревянные  стойки,  хотя  иногда  возникает  необходимость  установки
железобетонные или металлические колонны.

Деревянные  стойки  являются  сжатыми  или  сжато-изгибаемыми  несущими

конструкциями,  опирающимися  на  фундаменты.  Их  применяют  в  виде  вертикальных
стержней,  поддерживающих  покрытие  или  перекрытие,  в  виде  стоек  подкосных
систем, в виде жестко заделанных стоек однопролетных или многопролетных рам.

По конструкции их можно подразделить на стойки клееные и стойки из цельных

элементов.

Клееные стойки

Дощатоклееные  и  клеефанерные  стойки  являются  элементами  заводского

изготовления.





Рисунок 1 - Дощатоклееные стойки

а) постоянного прямоугольного и квадратного сечения;

б) переменного прямоугольного сечения

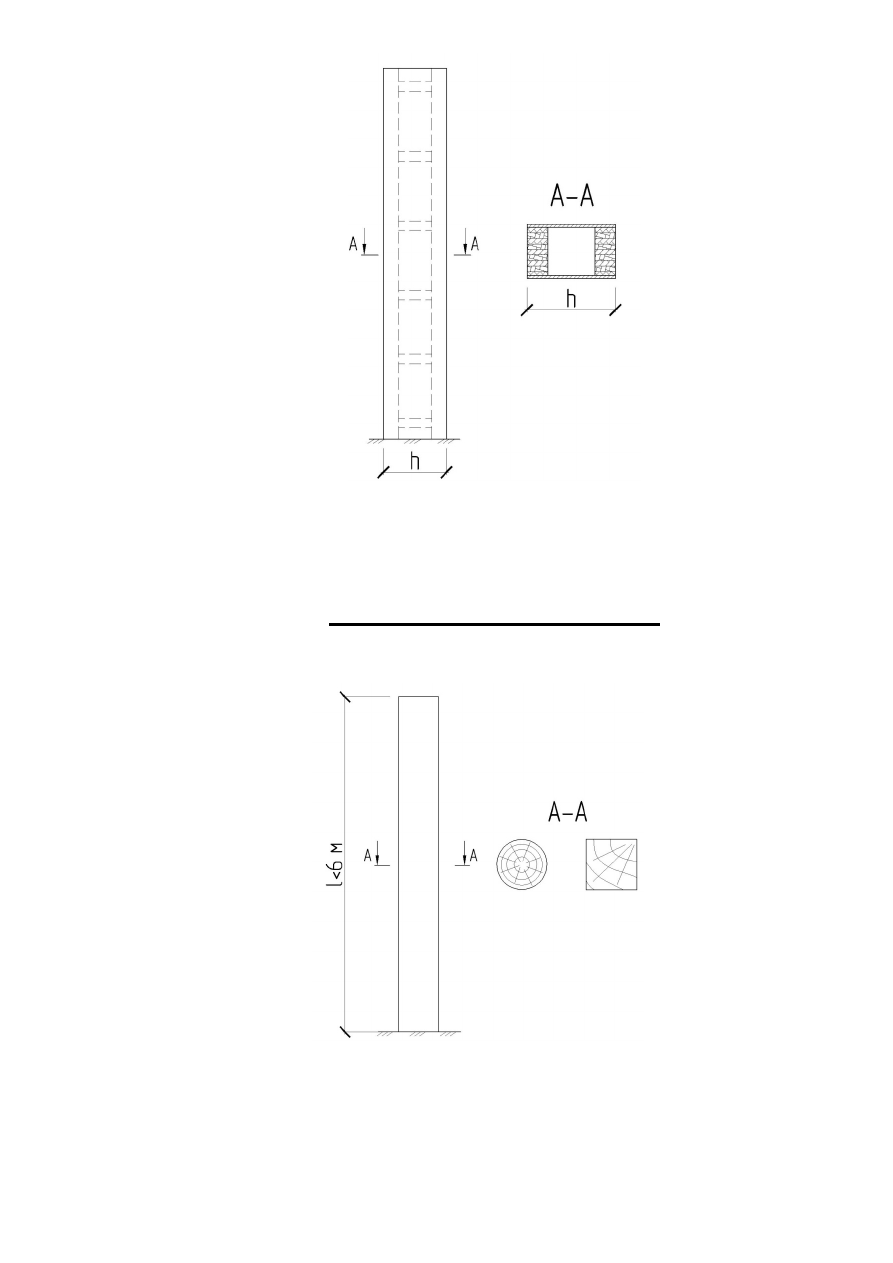

Рисунок 2 - Клеефанерные стойки

Клееные  стойки  могут  иметь  больше  поперечное  сечение  и  высоту  до 8-10 м.

Для  их  изготовления  используют  древесину 2 и 3 сортов.  Достоинства  таких  стоек
состоят в их индустриальности, простоте транспортирования и монтажа.

Стойки из цельных элементов

Подразделяются на следующие виды:

1)  в виде одиночного бруса или бревна



Рисунок 3 - Стойки из одиночных бревен и брусьев

Такие  стойки  обладают  сравнительно  небольшой  несущей  способностью.  Их

высота и размер поперечного сечения ограничено сортаментом лесоматериалов.

В этих стойках применяют обычно шарнирное опирание на фундамент.

2)  Стойки  в  виде  элементов  составного  сечения  набранного  из  двух  или

нескольких брусьев, досок или бревен, соединенных болтами или другими
податливыми связями



Рисунок 4 – Составные брусчатые стойки

а) сплошная; б) сквозная с прокладками; 1 – брусья; 2 – болты; 3 - прокладки



Рисунок 5 – Составная стойка из досок

Стойки  составного  сечения  так  же  имеют  высоту,  ограниченную  сортаментом,

однако, их несущая способность может существенно выше по сравнению со стойками
из одиночного сечения.
