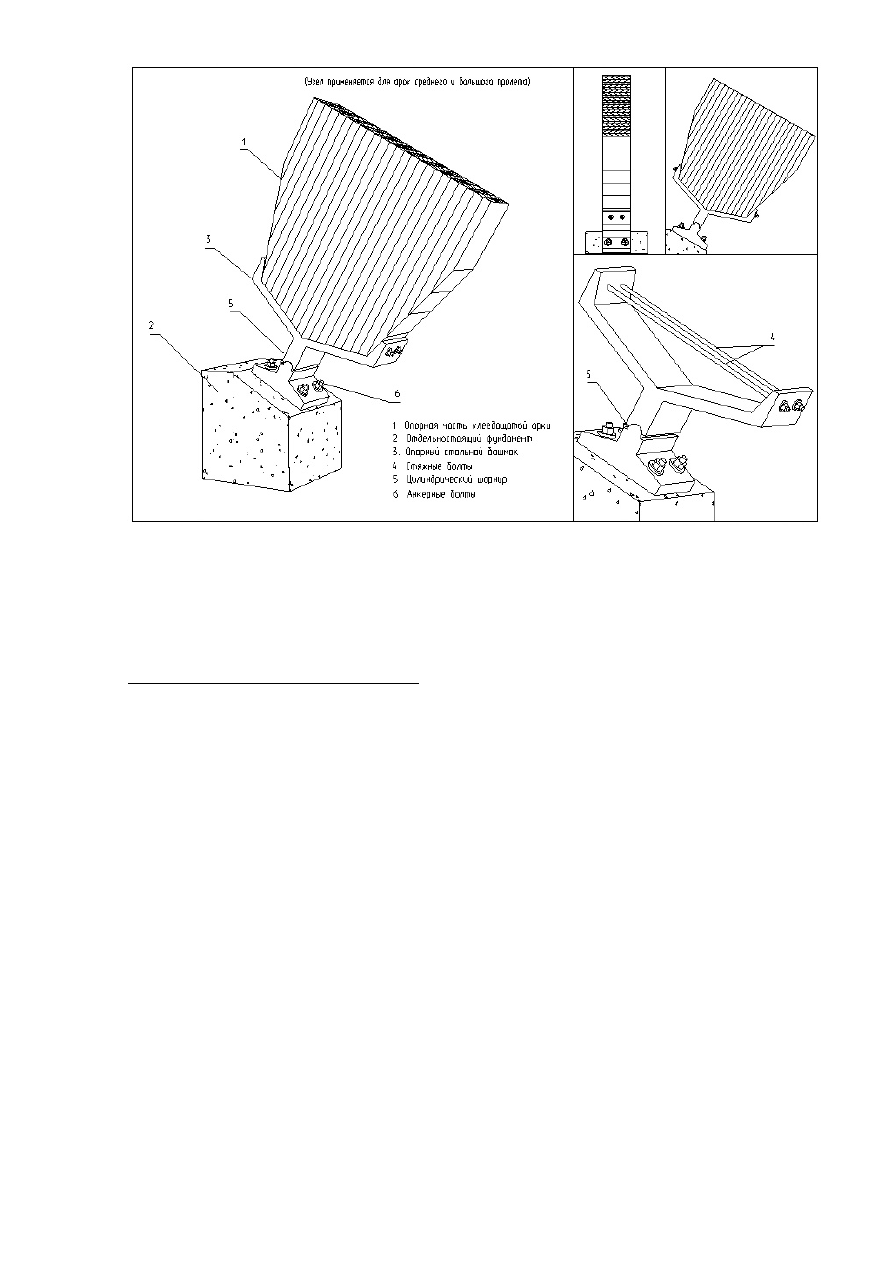

Рисунок 12 – Опорный узел с шарниром

Опорные  узлы  клееных  арок,  работающих  в  условиях  химической  агрессии,

могут  быть  выполнены  при  помощи  стержней,  одним  концом  вклеенных  в  конец
полуарки, а другим – заанкерованных в фундамент.

Опорные узлы арок с затяжками

Опорные  узлы  клееных  арок  с  затяжками  выполняются  обычно  при  помощи

лобового упора и сварных металлических башмаков несколько другой конструкции

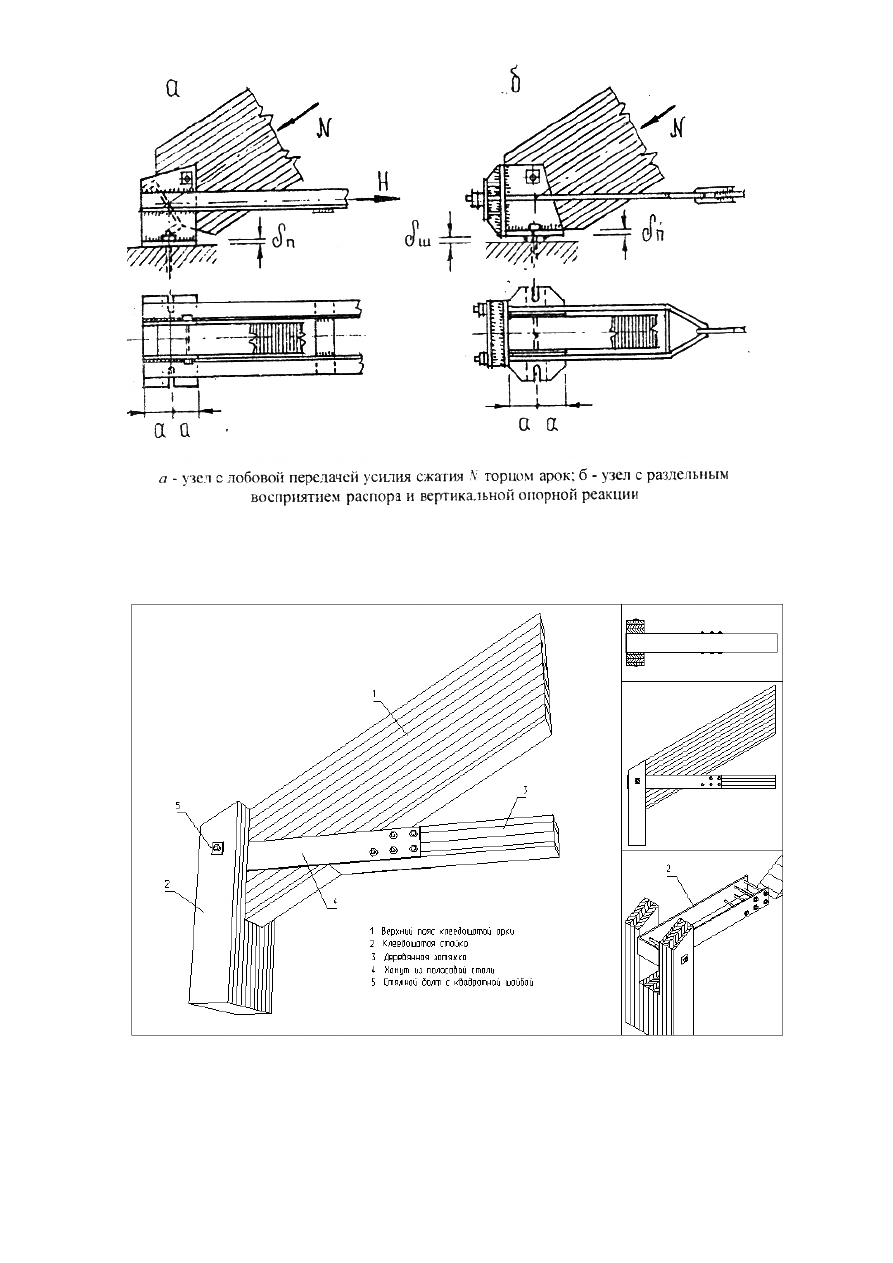

Рисунок 13 – Опорный узел с металлической затяжкой

Опорный узел сегментной арки с деревянной затяжкой на болтах:



Рисунок 14 – Опорный узел с деревянной затяжкой

Опорный лист в арках с затяжками располагается горизонтально, поэтому арки

ставятся  на  горизонтальную  поверхность  опор,  на  которые  не  действует  распор.

Вертикальные фасонки могут опираться на опорный лист или опорный лист может
размещаться между фасонками.

При  опирании  на  бетон  опорный  лист  удлиняют  за  пределы  фасонок  для

крепления  анкеров,  а  при  опирании  на  деревянную  стойку  фасонки  опирают  ниже
опорного  листа  для  крепления  их  к  стойке  болтами.  Между  фасонками
располагается  упорная  диафрагма.  Наклон  диафрагмы  и  центрирование  узла
производятся по тем же соображениям, что и в узлах арок без затяжек.

Металлическую  затяжку  приваривают  к  фасонкам,  деревянную  распологают

между фасонками и крепят к ним болтами.

Расчет опорного узла предполагает:

1)  расчет  диафрагмы  на  изгиб  как  балки  заделанной  в  фасонках,  на  давление

лобового упора δ

g

.

При этом изгибающий момент при ширине 1 см равен

;

2)  расчет  опорного  листа  на  изгиб  как  двухконсольной  или  заделанной  в

фасонках балки на реактивное давление фундаментов δ

б

;

3)  определяют  длину  сварных  швов  крепления  затяжки  или  число  крепежных

болтов – для деревянных затяжек из условия восприятия или усилия в затяжке.

Опорные узлы дощатых арок с затяжками выполняется при помощи гвоздевых

или болтовых соединений досок пояса и затяжки.

Затяжки брусчатых арок из арматурной стали пропускаются через отверстия в

конце полуарки и закрепляются гайкой на шайбе.

Расчет таких узлов производят на смятие торцевых обрезов.



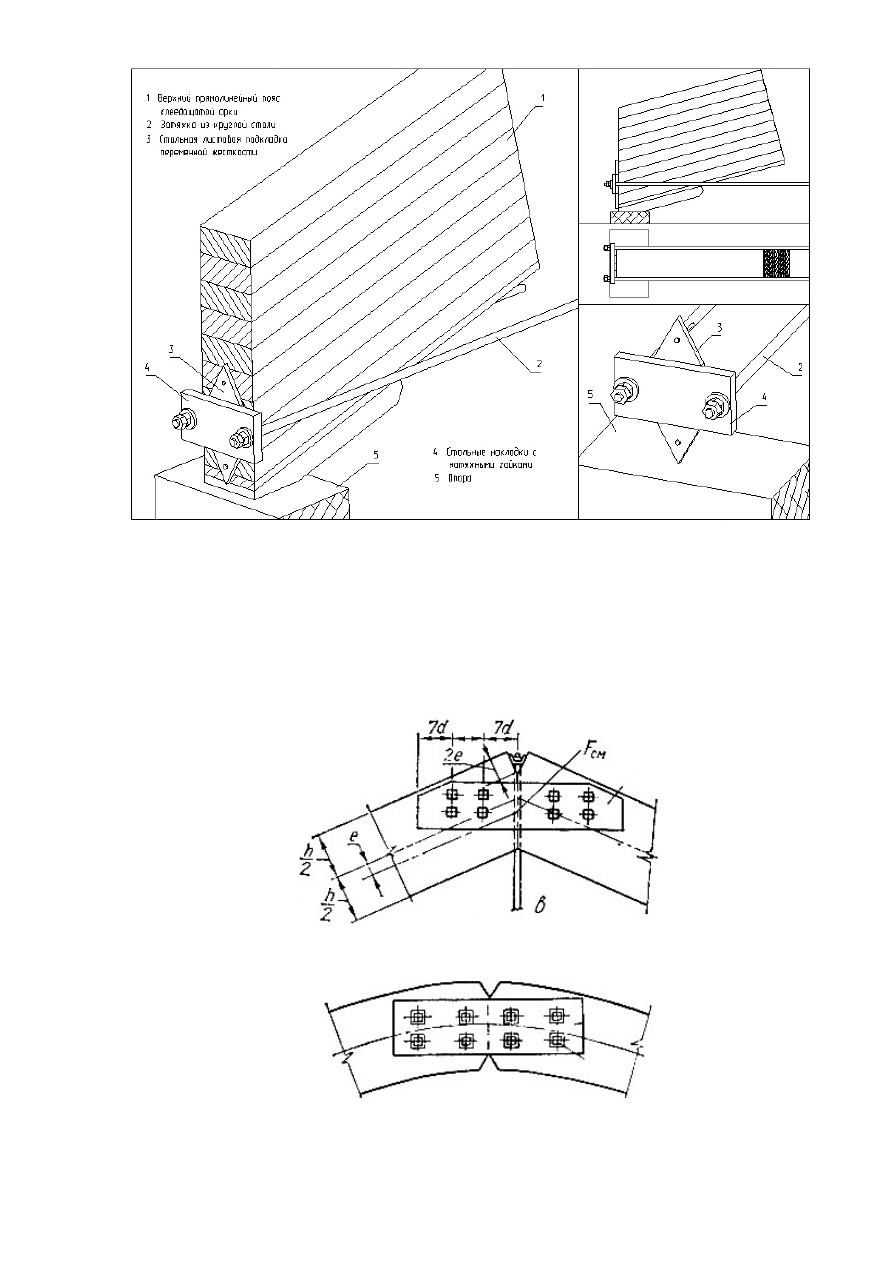

Рисунок 15 – Опорный узел арки

Коньковые  узлы  сплошных  арок  малых  и  средних  пролетов  решаются  в  виде

прямых  или  наклонных  лобовых  упоров  со  стальными  креплениями  или
деревянными  накладками  на  болтах.  Сегментные  и  стрельчатые  клееные  арки
центрируются в этих узлах по осям полуарок, а треугольные – с эксцентриситетами
(с той же целью, что и в опорных узлах).



Рисунок 16 – Коньковый узел треугольной арки



Рисунок 17 – Коньковый узел сегментной арки
