Лекции по деревянным конструкциям - часть 38



где

 - горизонтальные ветровые нагрузки соответственно от ветра слева и

справа, приложенные к стойке в месте примыкания к ней ригеля.





где

 - высота опорного сечения ригеля или балки.

Влияние  сил

  будет  существенно,  если  ригель  на  опоре  имеет

значительную высоту.


В случае шарнирного опирания стойки на фундамент для однопролетной

рамы:

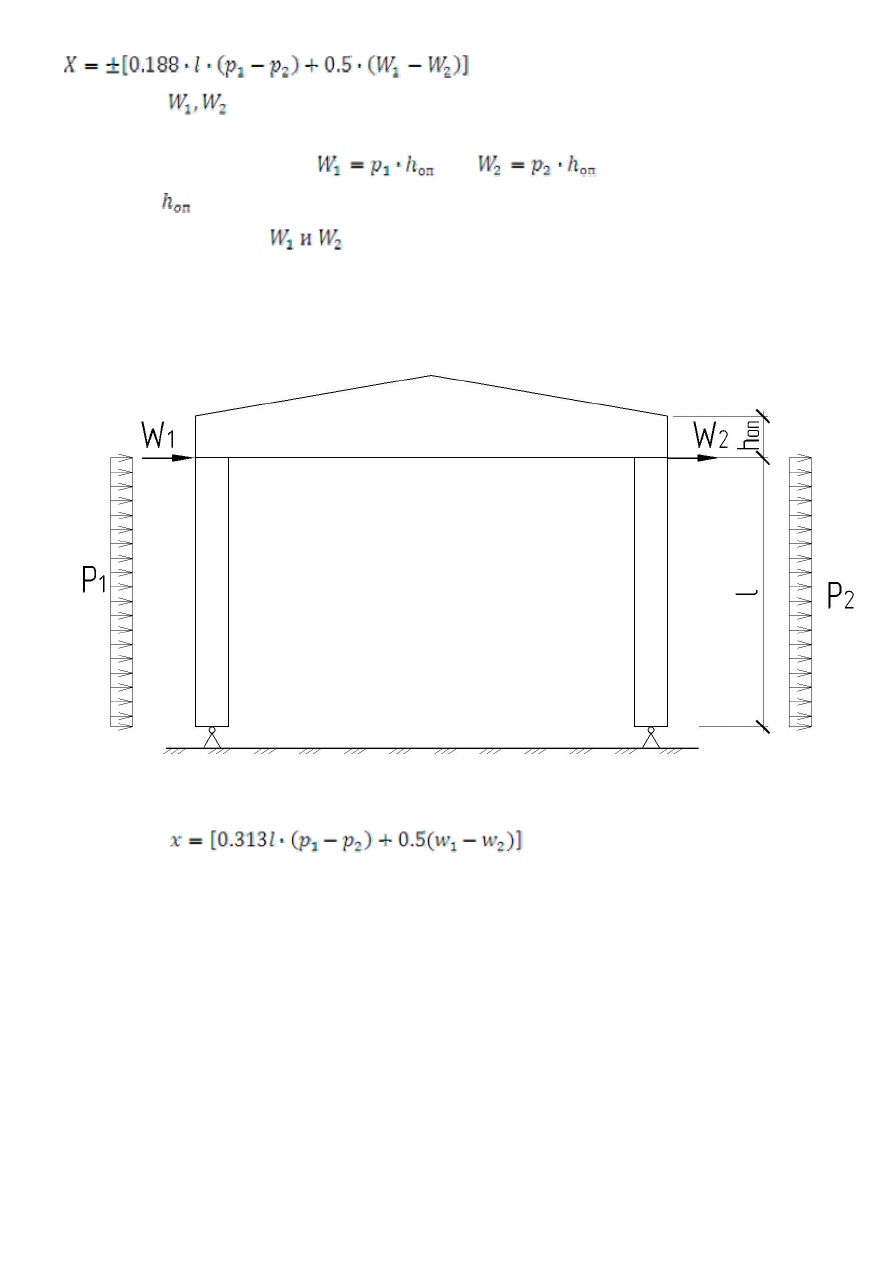

Рисунок 12 – Схема нагрузок при шарнирном опирании стоек на фундаменте








Для многопролетных рамных конструкций при ветре слева p

2

 и w

2

, а при

ветре справа p

1

 и w

2

 будут равны нулю.

Крайние  стойки  рассчитываются  как  сжато-изгибаемые  элементы.

Значения  продольной  силы N и  изгибающего  момента M принимаются  для
такого сочетания нагрузок, при котором возникают наибольшие сжимающие
напряжения.

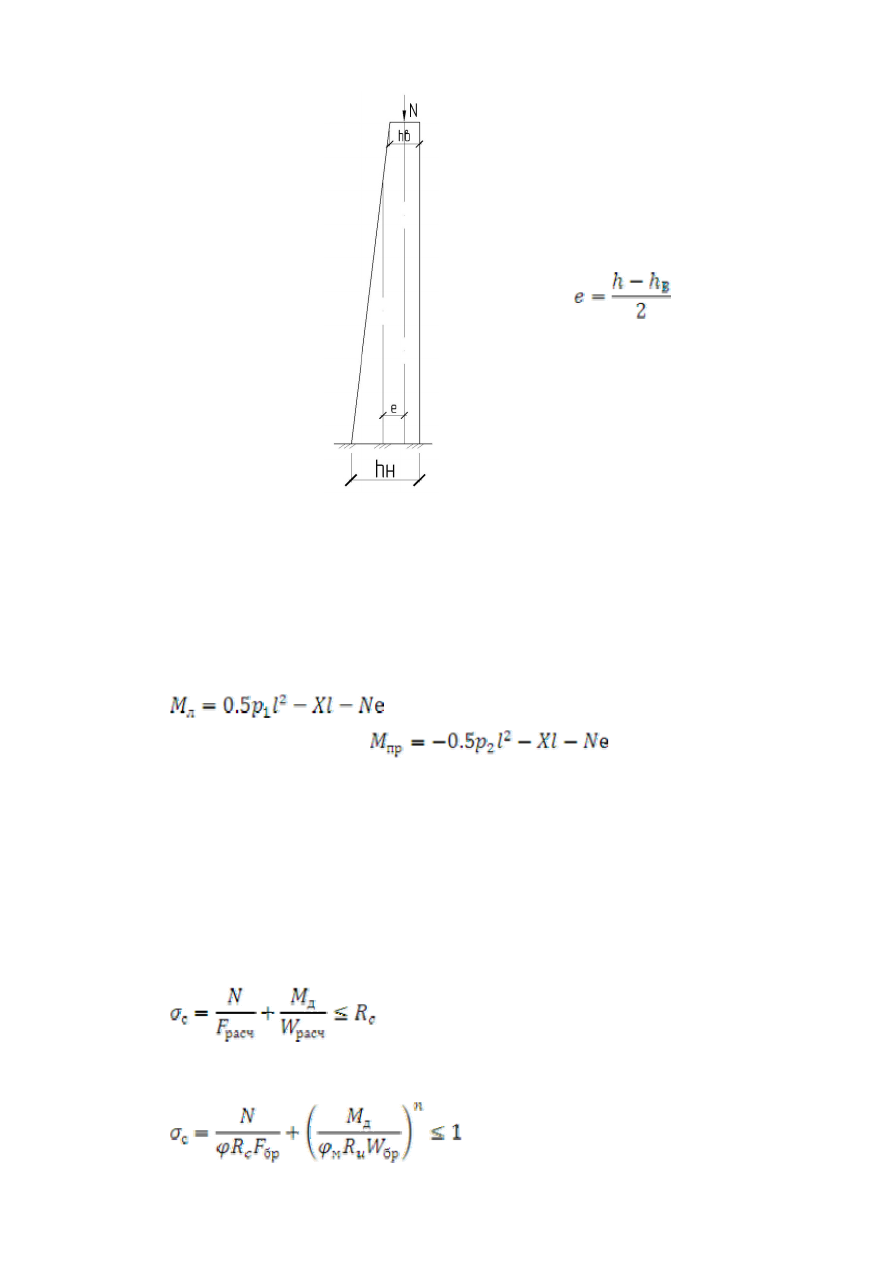

Эксцентриситет равен:











Рекомендуется  определять  как max при  следующих  сочетаниях

нагрузок:

1) 0.9(G + P

c

 + ветер слева)

2) 0.9(G + P

c

 + ветер справа)

3) G + P

c



Для  стойки,  входящей  в  состав  рамы,  максимальный  изгибающий

момент  берут  как max из  вычисленных  для  случая  ветра  слева  М

л

  и  справа

М

пр

:





,

где  е – эксцентриситет  приложения  продольной  силы N, которая

включает наиболее неблагоприятное сочетание нагрузок G, P

c

, P

b

 – каждая со

своим знаком.

Эксцентриситет для стоек с постоянной высотой сечения равен нулю (е

= 0), а для стоек с переменной высотой сечения берется как разность между
геометрической  осью  опорного  сечения  и  осью  приложения  продольной
силы.

Расчет сжато – изогнутых крайних стоек производится:
а) на прочность:



б)  на  устойчивость  плоской  формы  изгиба  при  отсутствии  закрепления

или при расчетной длине между точками закрепления l

p

 > 70b

2

/n по формуле:



Геометрические  характеристики,  входящие  в  формулы,  вычисляются  в

опорном  сечении.  Из  плоскости  рамы  стойки  рассчитывают  как  центрально
сжатый элемент.

Расчет  сжатых  и  сжато-изогнутых  составного  сечения  производится  по

приведенным выше формулам, однако при вычислении коэффициентов φ и ξ
в  этих  формулах  учитывается  увеличение  гибкости  стойки  за  счет
податливости связей, соединяющих ветви. Эта увеличенная гибкость названа
приведенной гибкостью λ

n

.

Расчет  решетчатых  стоек  можно  свести  к  расчету  ферм.  При  этом

ветровая  равномерно  распределенная  нагрузка  сводится  к  сосредоточенным
грузам  в  узлах  фермы.  Считается,  что  вертикальные  силы G, P

c

, P

b

воспринимаются только поясами стойки.

Узлы стоек

В  верхнем  узле,  где  на  стойку  опирается  несущая  конструкция

покрытия, стойка испытывает смятие вдоль волокон.

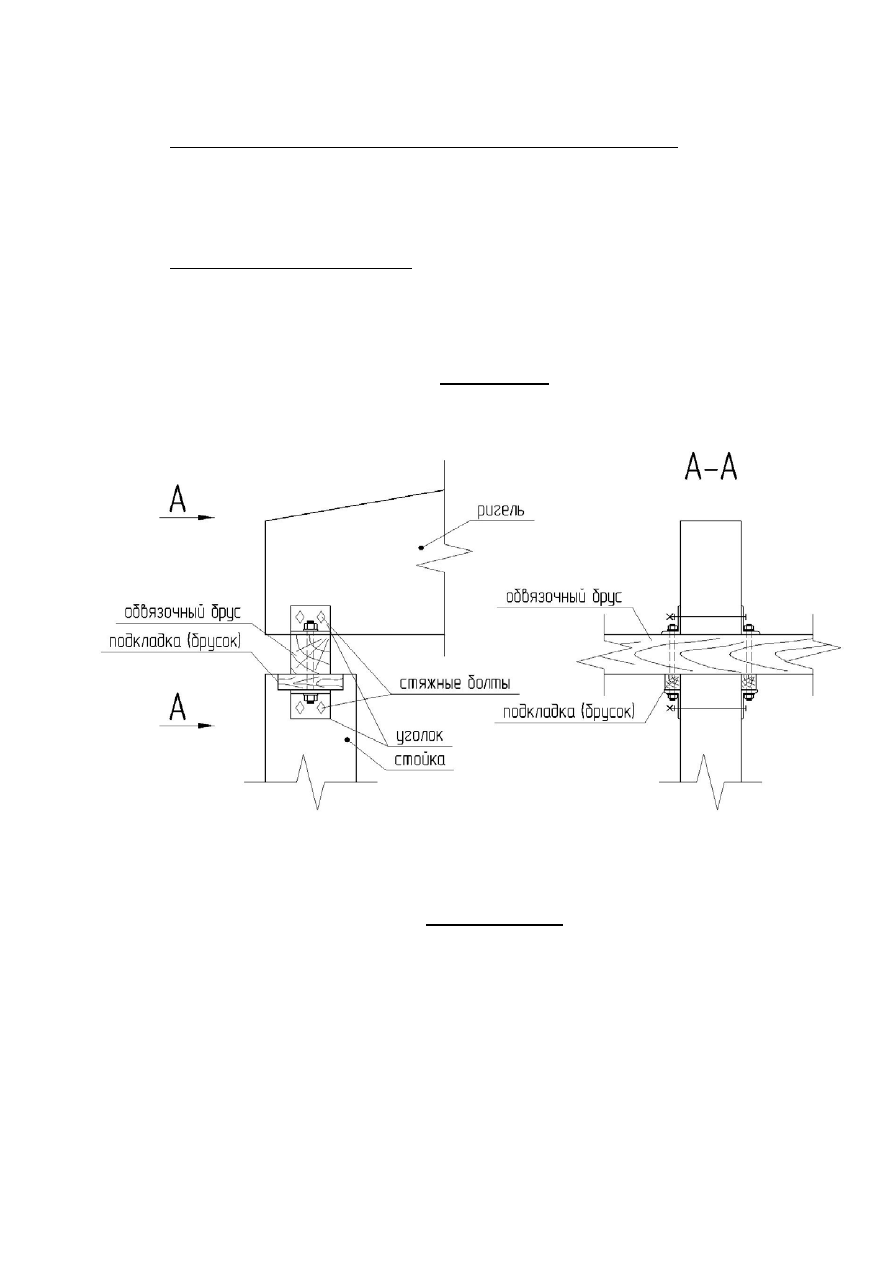

Рисунок 13 – Узел опирания балки на стойку



Этот узел имеет однотипное решение для стоек различных видов.

Опорный узел

Для  стоек  из  цельных  элементов  и  для  клееных  стоек,  работающих  на

сжатие, опорный узел решается простым упором стойки в стальной башмак,
который  прикреплен  к  фундаменту  анкерными  болтами.  Стойки  крепят  к
башмаку  болтами,  диаметр  и  число  которых  определяется  по
конструктивным соображениям.

В  сжато-изгибаемых  жестко  заделанных  стойках  узел  может  быть

осуществлен в виде анкерных столиков, прикрепленных к стойке болтами.

Узел воспринимает продольную силу N и изгибающий момент М.

Опирание стойки на фундамент с помощью столиков под анкерные болты

Лист 82

из  клееной древесины и  водостойкой фанеры

 Атлас строительных конструкций

Изд-е 1-ое

2000 год

Несущие - Клеедощатые - Стойки - Узлы опирания жесткие

Источник

[  4  ]

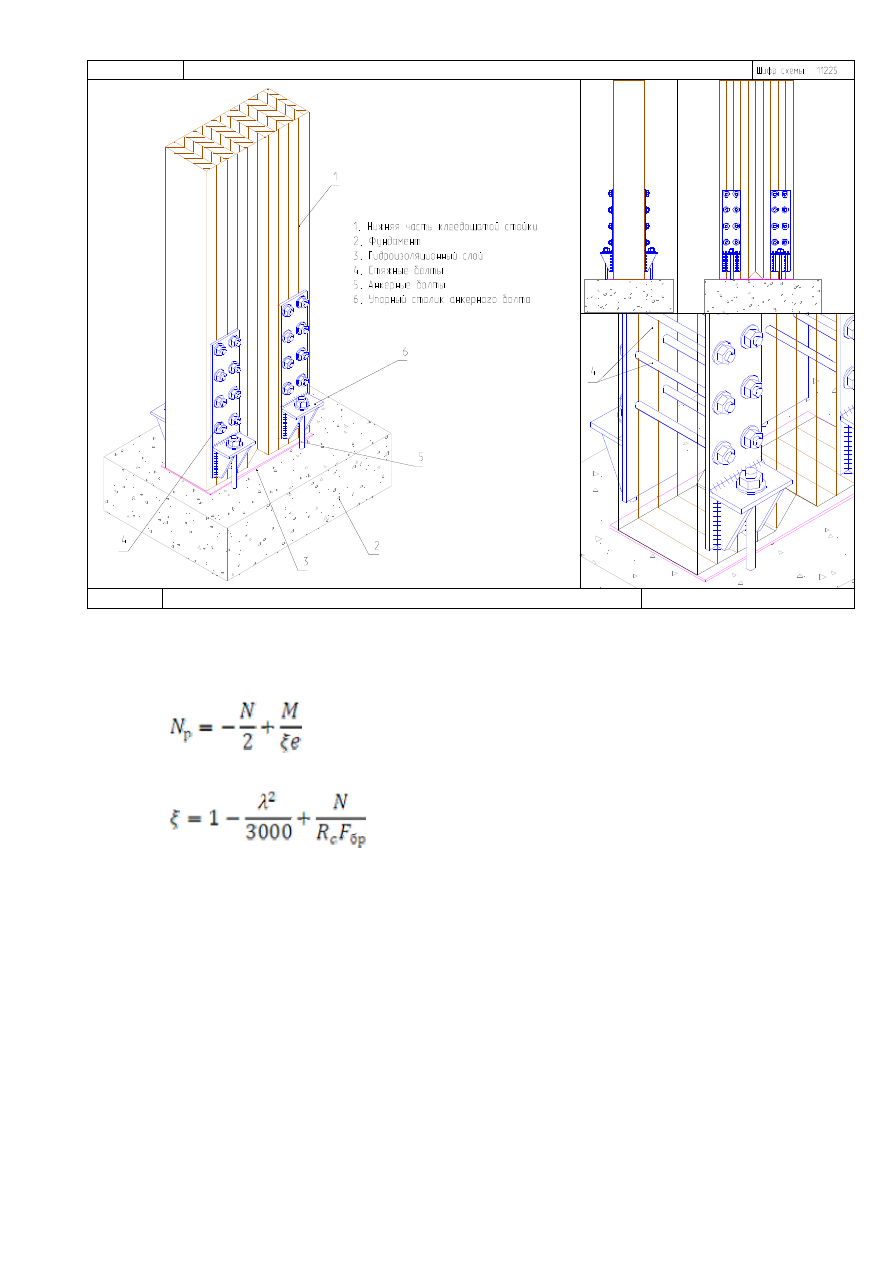

Рисунок 14 – Узел опирания стойки на фундамент



Расчет  опорного  крепления  производят  при  сочетании  нагрузок,

вызывающих наибольшее растягивающее усилие N

р

 в крепежных элементах:



где N и M продольная сила и изгибающий момент в опорном сечении



-  учитывающий  дополнительный  изгибающий  момент  от  продольной

силы,

е – плечо сил N

р

и N

е

.

По  наибольшему  значению  N

р

  вычисляют  число  анкерных  болтов,

располагаемых с одной стороны стойки.
Сила N воспринимается смятием стойки вдоль волокон.
