Лекции по деревянным конструкциям - часть 29

2) дощатоклееные из прямолинейных элементов;

3) клеефанерные, имеющие дощатые пояса и стенки из водостойкой фанеры.

Эти рамы, как правило, имеют прямолинейные элементы ригеля и стойки.

Распространенными

конструкциями

являются

гнутоклееные

рамы

прямоугольного сечения, состоящие из гнутых, склеенных по пласти, досок.

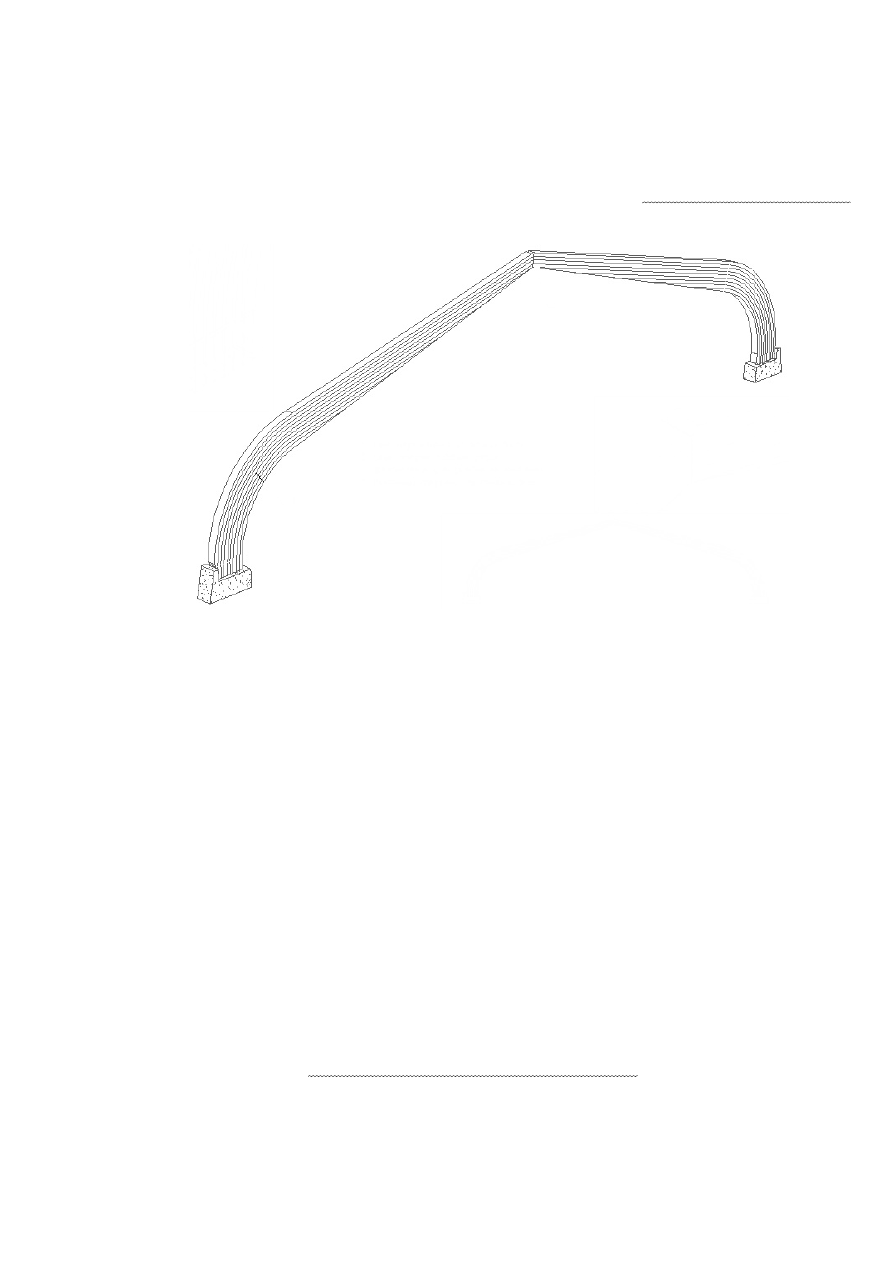

Рисунок 5 – Гнутоклееная рама

В  таких  рамах  для  образования  карнизного  узла  доски  выгибаются,  образуя

плавный  переход  от  ригеля  к  стойке.  Таким  образом,  жесткий  узел  здесь
выполняется  цельноклееным,  что  выгодно  отличает  данную  конструкцию  от  рам  с
карнизными узлами на податливых связях.

При  наибольшей  высоте  стойки  вся  рама  выполняется  из  двух  элементов

Г-образного очертания, соединенных между собой в коньке.

Вместе  с  этим  гнутоклееные  рамы  имеют  существенные  недостатки

экономического  порядка.  В  связи  с  необходимостью  выгиба  досок  в  узле
сопряжения  ригеля  и  стойки  для  этих  рам  необходим  тонкий  пиломатериал
(δ=12…17  мм  после  острожки),  что  связано  со  значительным  удорожанием
конструкции:  при  использовании  таких  досок  резко  увеличиваются  потери
древесины и расход клея, а также трудозатраты на изготовление.

В результате оказывается, что гнутоклееные рамы являются по себестоимости,

наиболее дорогие из всех рам.

Более  эффективны  рамы  из  прямолинейных  элементов  с  жесткими  клееными

узлами:

эти

конструкции

отвечают

требованиям

поточно-конвейерного

производства,  для  их  изготовления  используется  пиломатериал  обычной  толщины.
При  этом  склеивают  пакет  досок,  который  затем  распиливают  по  диагонали,
получая при этом две сойки или два ригеля.

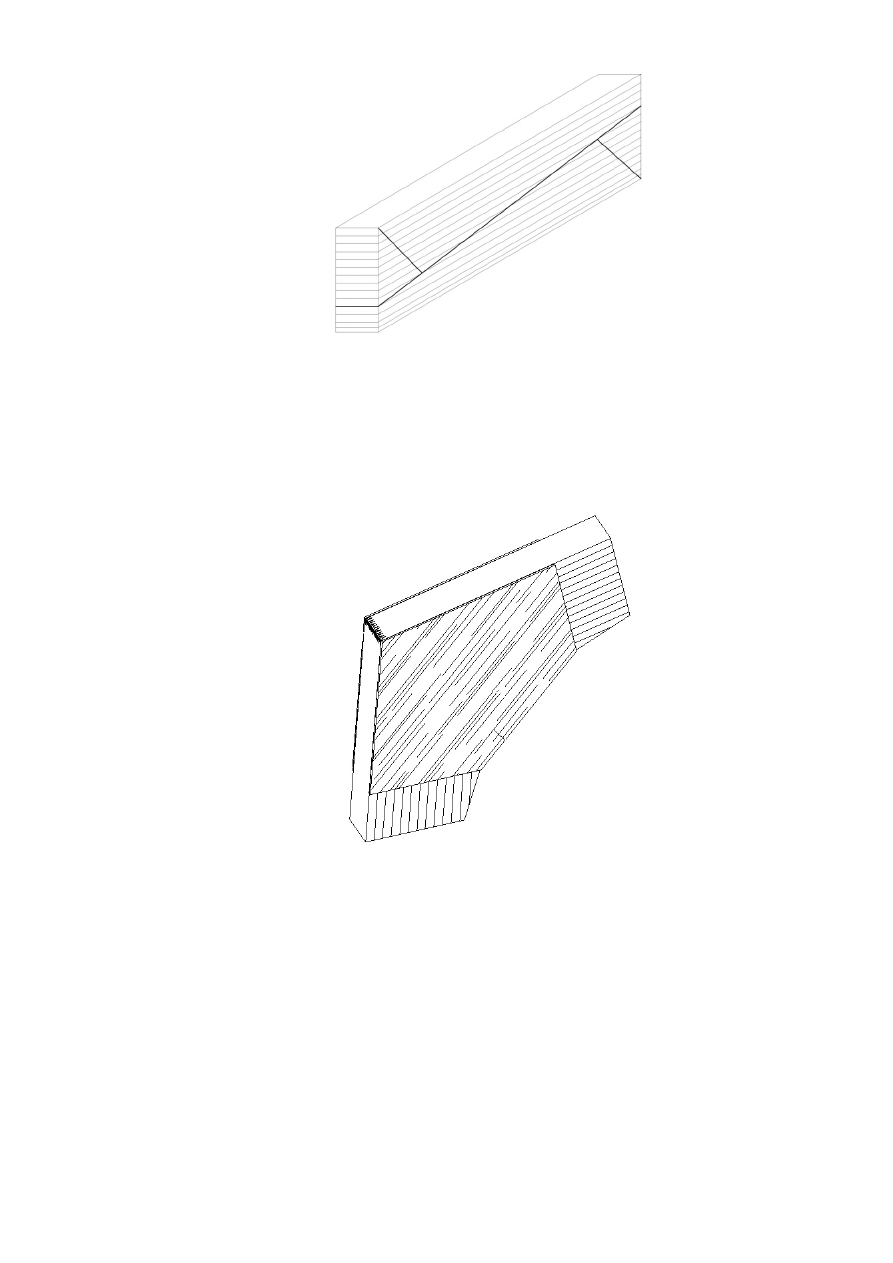

Рисунок 6 –Клееный пакет досок (заготовка для полурам)

Существует  несколько  конструктивных  решений  соединения  прямолинейных

элементов рам в жестком узле.

1.  Ригель  и  стойка  соединяются  при  помощи  приклеенных  к  ним  в  узле

двусторонних накладок из бакелизированной фанеры.



Рисунок 7 – Соединение ригеля и стойки накладками из фанеры

Рамы  этого  вида  имеют  несомненные  технологические  и  экономические

достоинства.  Вместе  с  тем  надежность  узла  на  накладках  из  бакелизированной
фанеры  вызывает  сомнения:  в  клеевых  швах  по  плоскостям  приклейке  накладок  к
широким  дощатым  элементам  могут  возникнуть  (при  колебаниях  влажности)
опасные  внутренние  напряжения,  обусловленные  различием  влажностных
деформаций  древесины  и  бакелизированной  фанеры.  Величину  этих  напряжений
теоретически  установить  затруднительно,  т.к.  неизвестна  действительная
деформация клееного пакета.

Для  окончательных  выводов  о  надежности  рам  с  фанерными  накладками

необходимы  опытные  данные,  на  основе  которых  и  может  быть  решен  вопрос  о
возможности массового применения таких конструкций.

2. Соединение ригеля со стойкой на зубчатый шип.

Это более надежный и перспективный тип соединения.



Рисунок 8 – Соединение ригеля со стойкой на зубчатый шип

Однако  при  таком  соединении  стойки  и  ригеля  в  карнизном  узле  возникают

нежелательные  концентрации  напряжений,  поэтому  чаще  сопряжения  элементов
рамы в жестком узле производят при помощи специальных вставок, соединенных с
ригелем и стойкой.

3. Соединение ригеля со стойкой с помощью вставок. По форме вставки могут

быть двух видов:

1) пятиугольные

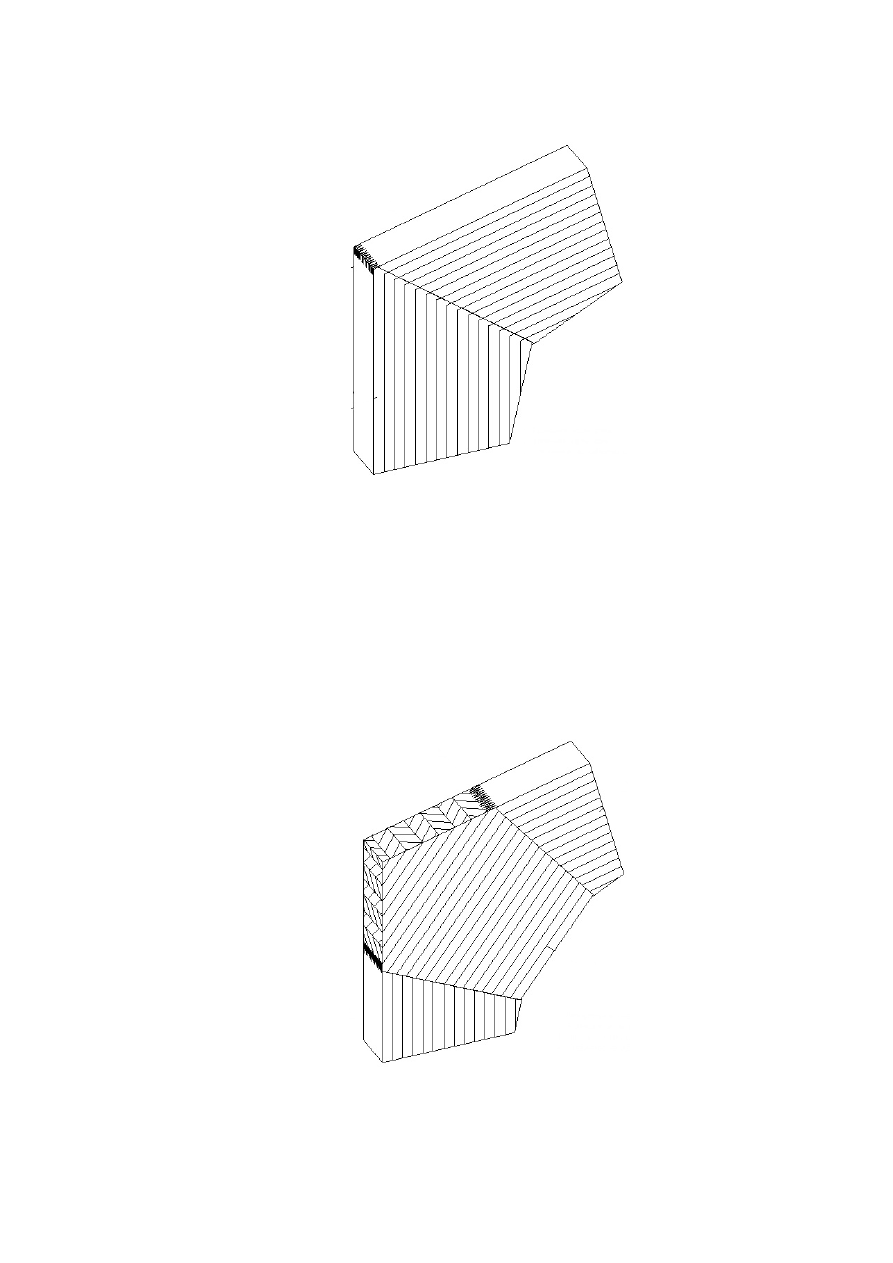

Рисунок 9 – Соединение ригеля и стойки при помощи пятиугольной вставки

2) гнутоклееные

а)



б)

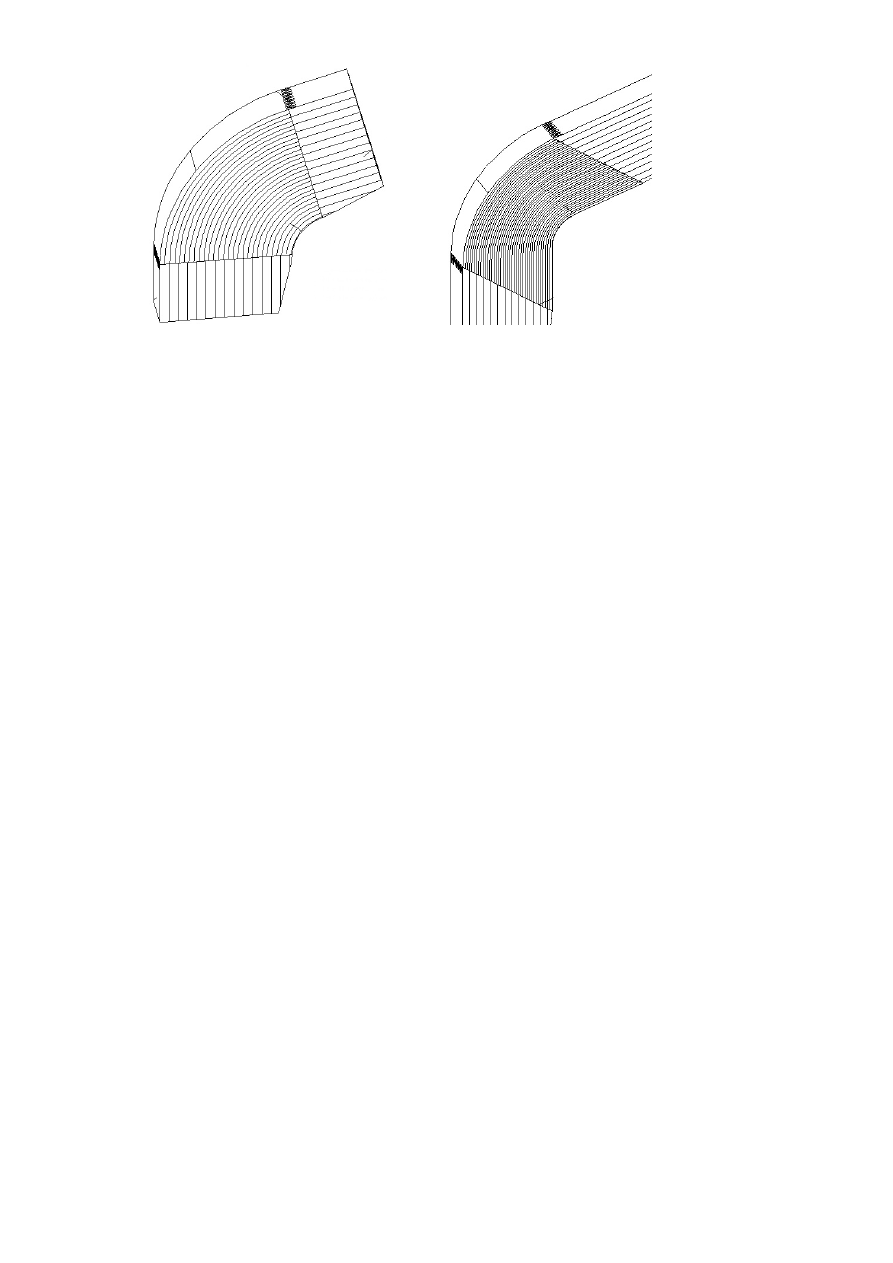

Рисунок 10 – Гнутоклееное  соединение ригеля и стойки а) переменной длины б)

постоянной длины

Первые  (пятиугольные)  вставки  соединяются  с  элементами  рамы  под  углом  к

волокнам.  Поэтому  в  рамах  с  пятиугольными  вставками  определяющим  условием
при  назначении  размеров  поперечного  сечения  элемента  в  узлах  является  несущая
способность  работающего  под  углом  к  волокнам  на  растяжение  соединение  его  со
вставкой.

Кроме  этого,  в  самой  вставке  не  исключается  выклинивание  кососрезных

досок,  выходящих  на  растянутую  кромку  рамы  в  месте  наибольшего  изгибающего
момента.

Конструкции жестких узлов с такими вставками можно использовать только в

легких  рамах,  где  решающим  фактором  при  назначении  поперечных  размеров
элементов является расчет не по первому, а по второму предельному состоянию.

Более  удачно  решается  жесткий  рамный  узел  при  помощи  гнутоклееной

вставки.  Длина  вставки  вдоль  рамы  может  быть  либо  постоянной  (б),  либо
переменной  (а).  Вставки  постоянной  длины  предпочтительнее,  т.  к.  здесь
увеличивается  площадь  клеевых  швов  в  стыке,  таким  образом  повышается
надежность соединения.

Применение гнутоклееных вставок позволяет создавать рамные конструкции с

широким диапазоном углов наклона ригеля к стойке.
