Лекции по деревянным конструкциям - часть 27

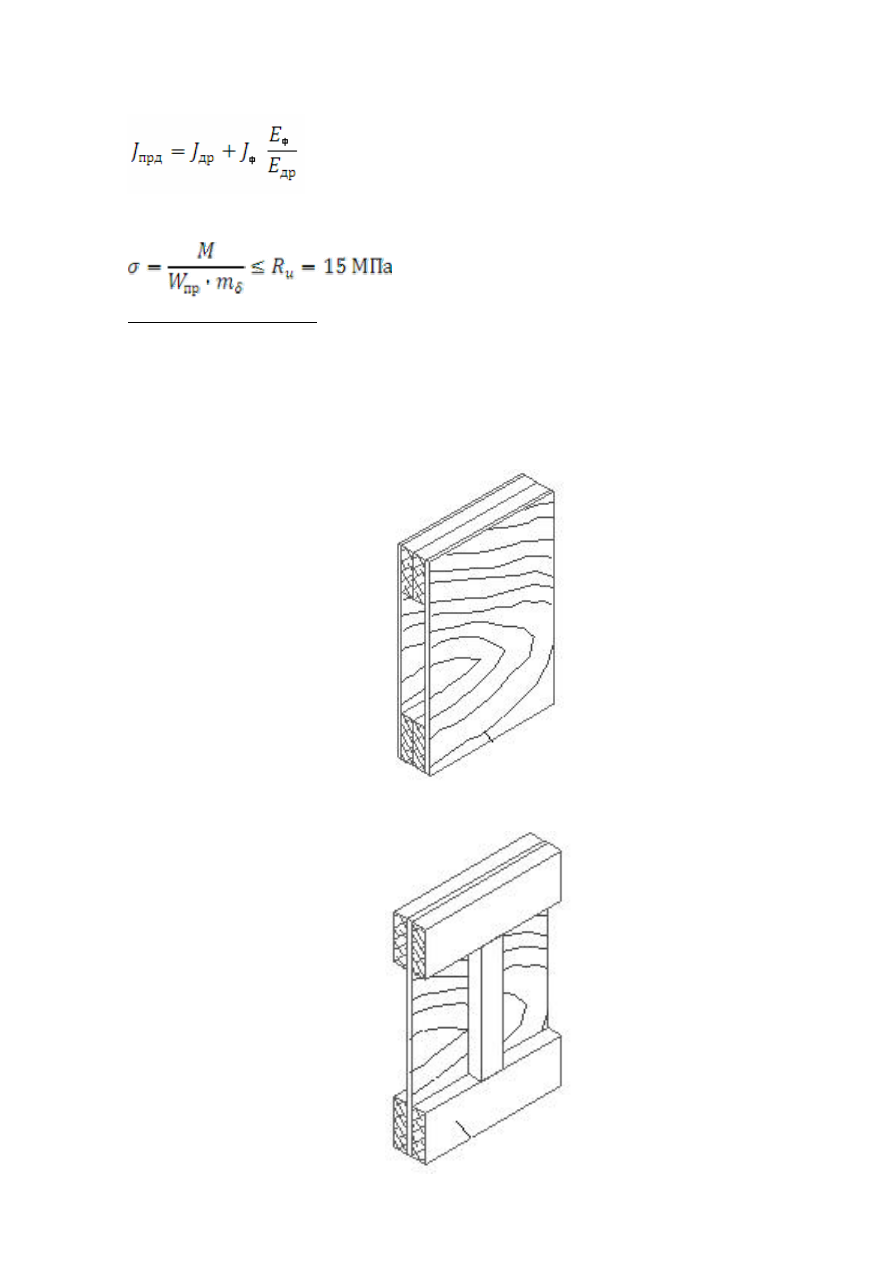

Расчет  армированных  балок  на  изгиб  производится  с  учетом  совместной

работы  клееной  древесины  и  арматуры  методом  приведенных  сечений,
учитывающим модуль упругости древесины и стали.



Расчет  армированных  балок  по  прочности  производят  исходя  из  того,  что

древесина разрушается раньше, чем стальная арматура:



Клеефанерные балки
По  форме  сечения  могут  быть  коробчатыми,  двутавровыми,  двутаврово-

коробчатыми  (склеенными  из  двух  или  нескольких  двутавров),  треугольными,
трапециевидными.

Однако  наибольшее  распространение  в  отечественном  и  зарубежном

строительстве получили первые три вида балок:

1) коробчатого сечения



Рисунок 9 – Клеефанерная балка коробчатого сечения

2) двутаврового сечения



Рисунок 10 – Клеефанерная балка двутаврового сечения

3) двутаврово-коробчатого сечения

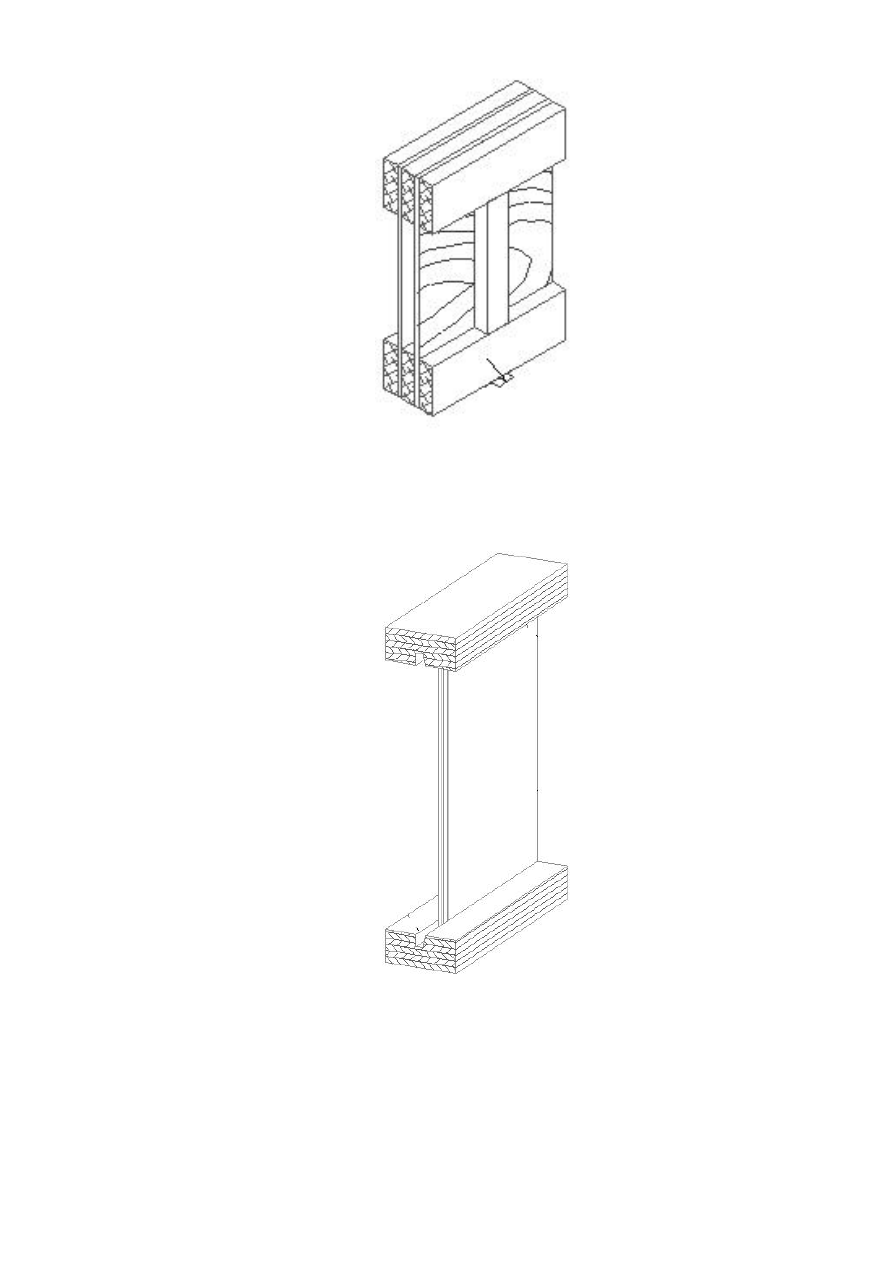

Рисунок 11 – Клеефанерная балка двутаврово-коробчатого сечения

Традиционно  клеефанерные  балки  состоят  из  дощатых  поясов  и  фанерных

стенок,  однако  в  настоящее  время  предпринимаются  попытки  создания
цельнофанерных конструкций, что позволяет экономить пиломатериал. Примером
таких конструкций является цельнофанерная клееная балка, изобретенная в США



Рисунок 12 – Цельнофанерная клееная балка двутаврового сечения

Предпринимаются попытки создания балок двутаврового сечения с поясами

из манерных профилей (уголков), С-Петербург.

По  длине  клеефанерные  балки  могут  иметь  постоянное  или  переменное

сечение.

Их  высоту  в  середине  пролета  определяют  расчетом  на  изгиб  и  она

получается близкой к 1/10…1/12 пролета.

Высоту  сечения  на  опоре  определяют  расчетом  стенок  на  срез  и

устойчивость, но она должна быть не меньше 0.4 пролета.

Стенки  клеефанерых  балок  изготавливают  из  водостойкой  строительной

фанеры  толщиной 10…12 мм.  Направления  наружных  волокон  фанеры  следует
принимать параллельным волокном поясов и продольным осям балки.  При этом
стенка  работает  на  изгиб  в  направлении  наибольшей  прочности  и  жесткости.
Фанера  стыкуется  «на  ус»,  либо  встык  с  накладками.  Как  правило,  в  местах
стыкования фанеры ставятся ребра жесткости, т.е. по длине балки ребра ставятся
с шагом, равным 1/8…1/10 пролета.



Рисунок 13 – Расстановка ребер жесткости

По  плоскостям  склеивания  с  фанерными  стенками  пояса  должны  иметь

прорези  для  того,  чтобы  ширина  клеевых  швов  не  превосходит 10 см  для
предотвращения  перенапряжений  швов  при  короблении.  По  длине  доски
соединяются зубчатым стыком.

Нижние  растянутые  пояса  должны  изготовляться  из  досок 2 (или 1) сорта,

сжатые пояса и ребра – из 2 (или 3) сорта.

Расчет  ребристых  клеефанерных  балок  производят  на  изгиб  с  учетом

совместной работы дощатых поясов и фанерных стенок.

В  двускатных  балках  переменной  высоты  сечения,  где  при  равномерной

нагрузке  действуют  максимальные  напряжения  изгиба,  находятся  не  в  середине
пролета, а на расстоянии Х от опоры:



где γ=h

оп

/l

i

 , где h

оп

– высота опорного сечения между осями поясов,

l – пролет балки,
i – уклон верхнего пояса.
Изгибающий

момент

в

этом

сечении

равен

.

Геометрические  характеристики  сечений  клеефанерных  балок  определяются  с
учетом различных модулей упругости древесины (Eg) и фанеры (Еф).

В результате определяются приведенные к древесине поясов геометрические

характеристики сечения





При  расчете  ребристой  клеефанерной  балки  выполняют  следующие

проверки.

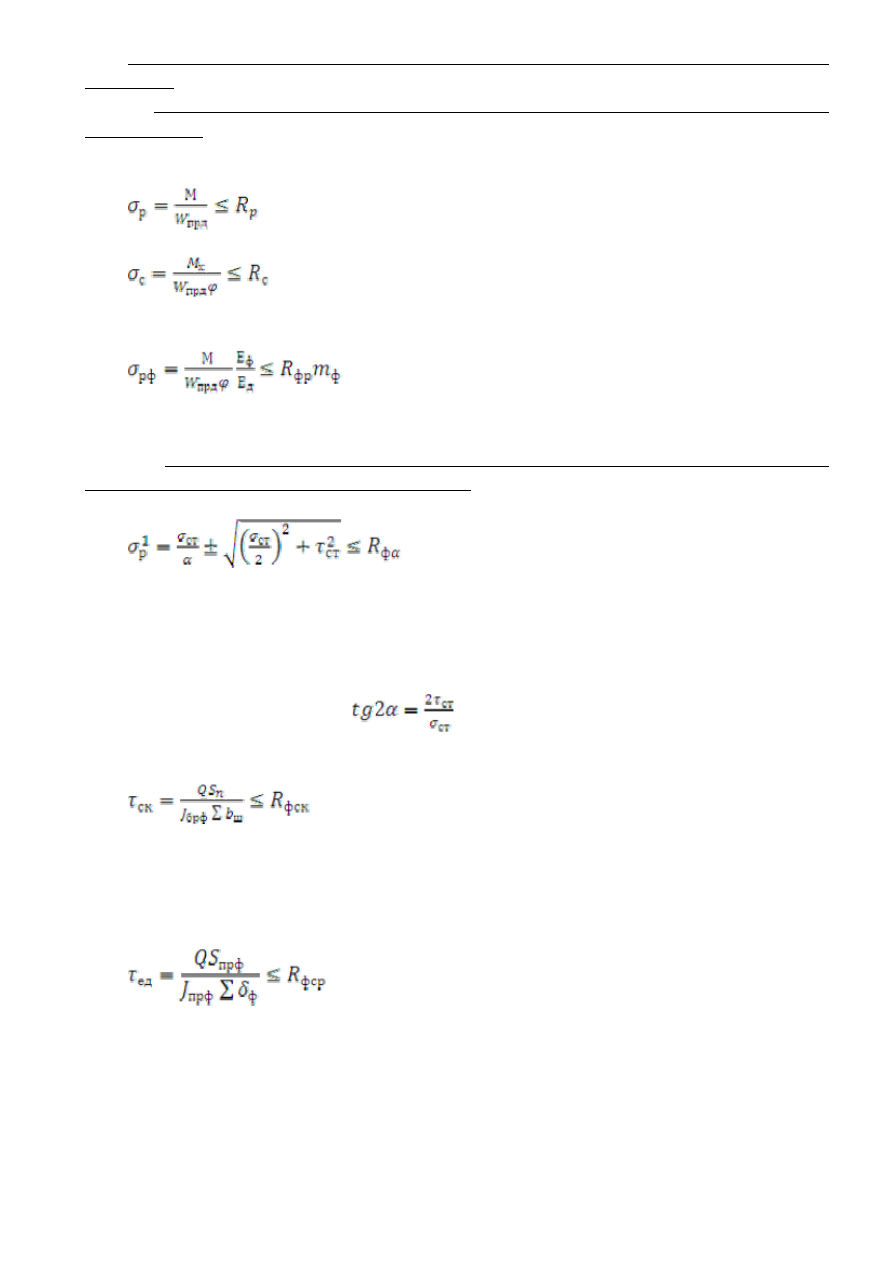

1.  Проверка  нормальных  напряжений  в  поясах  из  древесины  и  фанерной

стенке балки производится на действие максимального изгибающего момента по
формулам:

- для растянутого пояса

,

- для сжатого пояса

,

здесь φ – коэффициент продольного изгиба,
- для фанерной стенки

,

m

ф

 – коэффициент, учитывающий снижение сопротивления фанеры в стыке

«на ус» (для обычной фанеры m=0.6, для бакелизированной 0.8)

2.  Проверка  прочности  фанерных  стенок  на  совместное  действие

касательных  и  нормальных  напряжений  с  учетом  анизотропии  фанеры,  т.е.
проверка по главным напряжениям в зоне перехода от поясов к стенкам

,

 σ

р

 – главные напряжения,

σ

ст

, τ

ст

 – нормальные и касательные напряжения в стенке на том же уровне,

R

фα

 – расчетное  сопротивление  фанеры  растяжению  под  углом  α,

определяются по графику приложения 5 СНиП,

α – угол  наклона  направления  главного  напряжения  к  оси  балки,

определяется из зависимости

.

3. Проверка на скалывание между слоями шпона в местах приклейки стенок к

поясам

 (0.6 МПа)

S

n

 – статический момент пояса относительно оси балки,

Σb

ш

 – суммарная ширина клеевых швов приклейке поясов к стенкам, Σb

ш

=nh

n



(h

n

 – высота пояса, n – число вертикальных швов)

R

фск

 – расчетное сопротивление фанеры скалыванию.

4. Проверка фанерной стенки на срез (у опор) по нейтральной оси



S

прф

 – приведенный  к  фанере  статический  момент  половины  поперечного

сечения балки относительно ее оси,

Σδ

ф

 – суммарная толщина фанерных стенок.

5.  Проверка  стенки  на  местную  устойчивость  (в  середине  приопорной

панели)

Для  обеспечения  устойчивости  стенки  при  продольном  расположении

волокон относительно оси балки должно быть h

ст

/δ≤50, где h

ст

 – высота стенки в

середине опорной панели, δ – толщина стенки.
