Лекции по деревянным конструкциям - часть 28

Если h

ст

/δ>50, то должна быть выполнена проверка на местную устойчивость.

Расчет устойчивости следует производить по формуле:



Здесь К

u

, К

δ

 – коэффициенты, определяемые по графикам СНиП,

h

ст

 – высота стенки между внутренними гранями полок, h

расч

= h

ст

 при а≥ h

ст

,

h

расч

= а при а< h

ст

, а – расстояние между ребрами в свету.

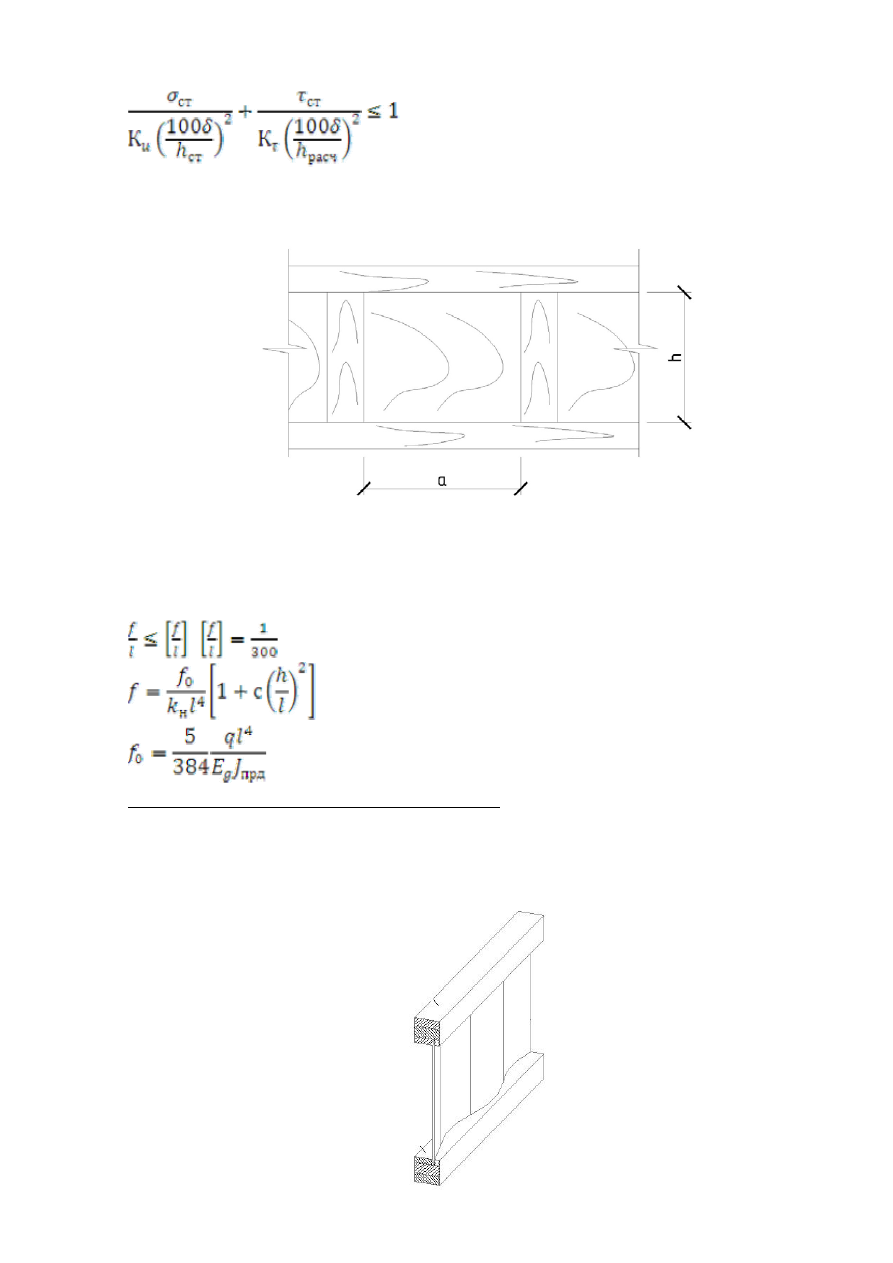

Рисунок 14 – Расстановка ребер жесткости

Здесь  δ

ст

,  τ

ст

 – нормальные  и  касательные  напряжения  в  середине  опорной

панели,  знаменатели  (в  формуле  проверки  устойчивости  стенки) – это
критические напряжения, при которых стенка теряет устойчивость.

6. Расчет по прогибам

,







Клеефанерная балка с волнистой стенкой относится к классу малогабаритных

балок.  Пояса  состоят  из  одиночных  досок 2-го  сорта.  Они  располагаются
горизонтально  плашмя,  и  в  их  плоскостях  образуется  волнистые  по  длине
клиновидного сечения.

Фанерная стенка имеет волнистую форму, вклеиваются краями в пазы.



Рисунок 15 – Клеефанерная балка с волнистой стенкой

Благодаря  волнистой  форме  стенка  лучше  сопротивляется  потере

устойчивости, чем плоская.

Расчет плоских балок производится с учетом того, что стенка практически не

работает  на  нормальные  напряжения  при  изгибе  и  эти  напряжения
воспринимаются  только  поясами.  Кроме  того  благодаря  своей  форме  стенка
является  податливой,  поэтому  расчет  таких  балок  по  прочности  и  прогибам  при
изгибе производят как составных балок с податливой стенкой.

Лекция № 7

Рамные конструкции

Рамные  конструкции  являются  одним  из  наиболее  распространенных  типов

несущих  конструкции.  Они  хорошо  вписываются  в  поперечное  сечение
большинства производственных и общественных зданий.

Рамные конструкции относятся к классу распорных.

Деревянные  рамы  обычно  применяют  однопролетными  при  пролетах

12…30 м.

В мировой практике строительства встречаются рамы пролетом до 60 м.

Рамы классифицируются по нескольким признакам

- По статической схеме рамы могут быть

1) трехшарнирными (статически определимыми)



Рисунок 1 – Трехшарнирная рама

2)  двухшарнирными  жестко  опертыми  (такие  рамы  являются  статически

неопределимыми)



Рисунок 2 – Двухшарнирная жестко опертая рама

3) двухшарнирными шарнирно опертыми (тоже статически неопределимые)



Рисунок 3 – Двухшарнирная шарнирно опертая рама

Наиболее распространенными являются трехшарнирные рамы, т.к. в статически

определимых  системах  не  происходит  перераспределения  усилий  при
деформировании  под  длительно  действующей  нагрузкой,  что  обеспечивает
соответствие их расчетным усилиям.

- По конструктивному решению различают:

1) рамы построечного изготовления;

2) рамы заводского изготовления.

Рамы  построечного  изготовления  из  досок  и  брусьев  собирают

непосредственно  на  строительной  площадке.  В  этих  рамах  используются
преимущественно податливые виды соединений: болты, гвозди, упоры.

Ригель и стойки таких рам могут иметь сплошное сечение или выполняются в

виде решетчатых систем.

а)



б)

  в)



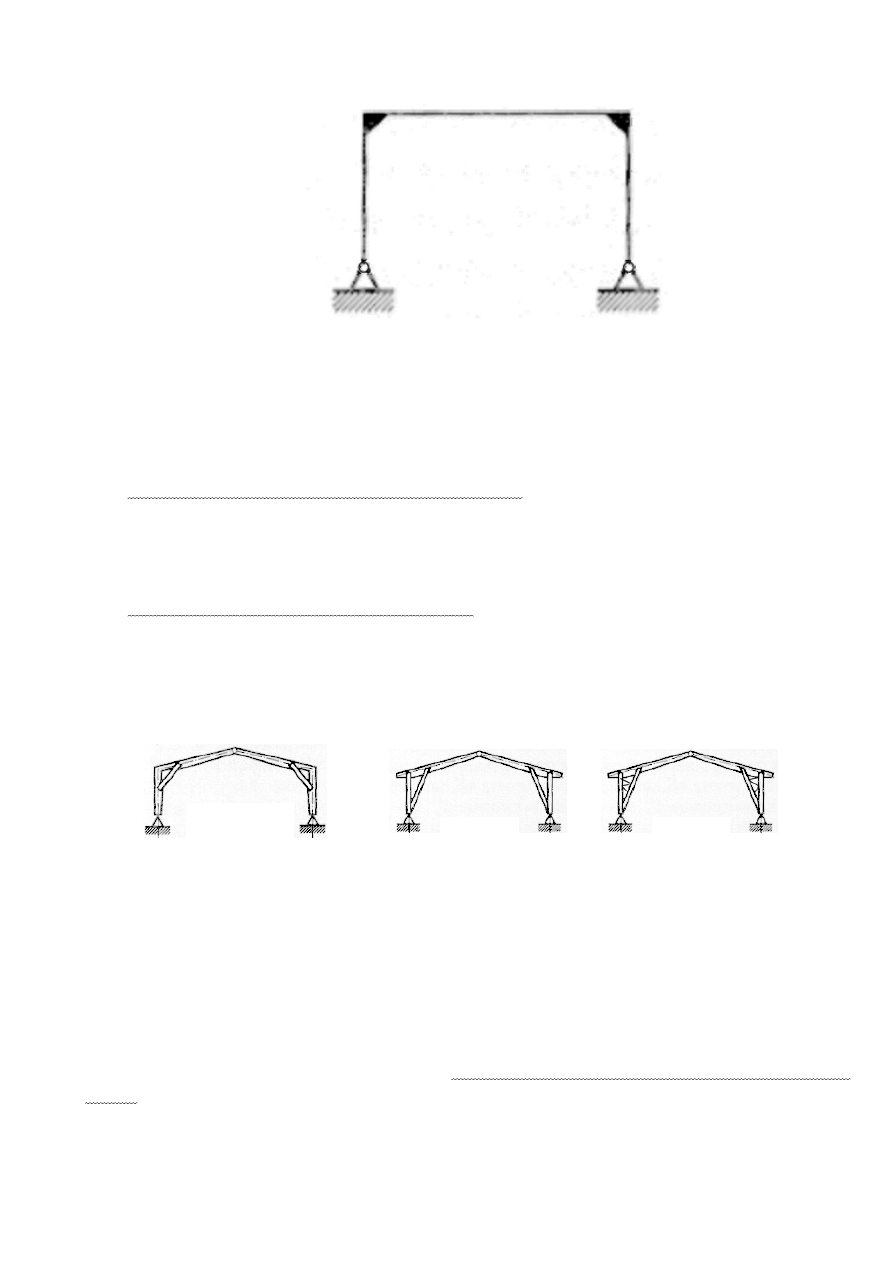

Рисунок 4 – Рамы построечного изготовления а) с подкосами в карнизном узле б) с

опорными подкосами в) с решетчатыми стойками

К  рамам  построечного  изготовления  относятся  также  рамы  с  перекрестной

стенкой  на  гвоздях.  Конструкция  таких  рам  аналогична  конструкции  балки  с
перекрестной стенкой на гвоздях.

Рамы  построечного  изготовления  отличаются  большим  количеством  узлов  и

требуют  больших  затрат  труда  и  высококачественных  материалов,  поэтому
наибольшее распространение получили рамы заводского изготовления или клееные
рамы.

В  зависимости  от  технологии  изготовления  или  используемых  материалов

клееные рамы можно разделить на три группы:

1) гнутоклееные (из склеенных по пласти досок);
