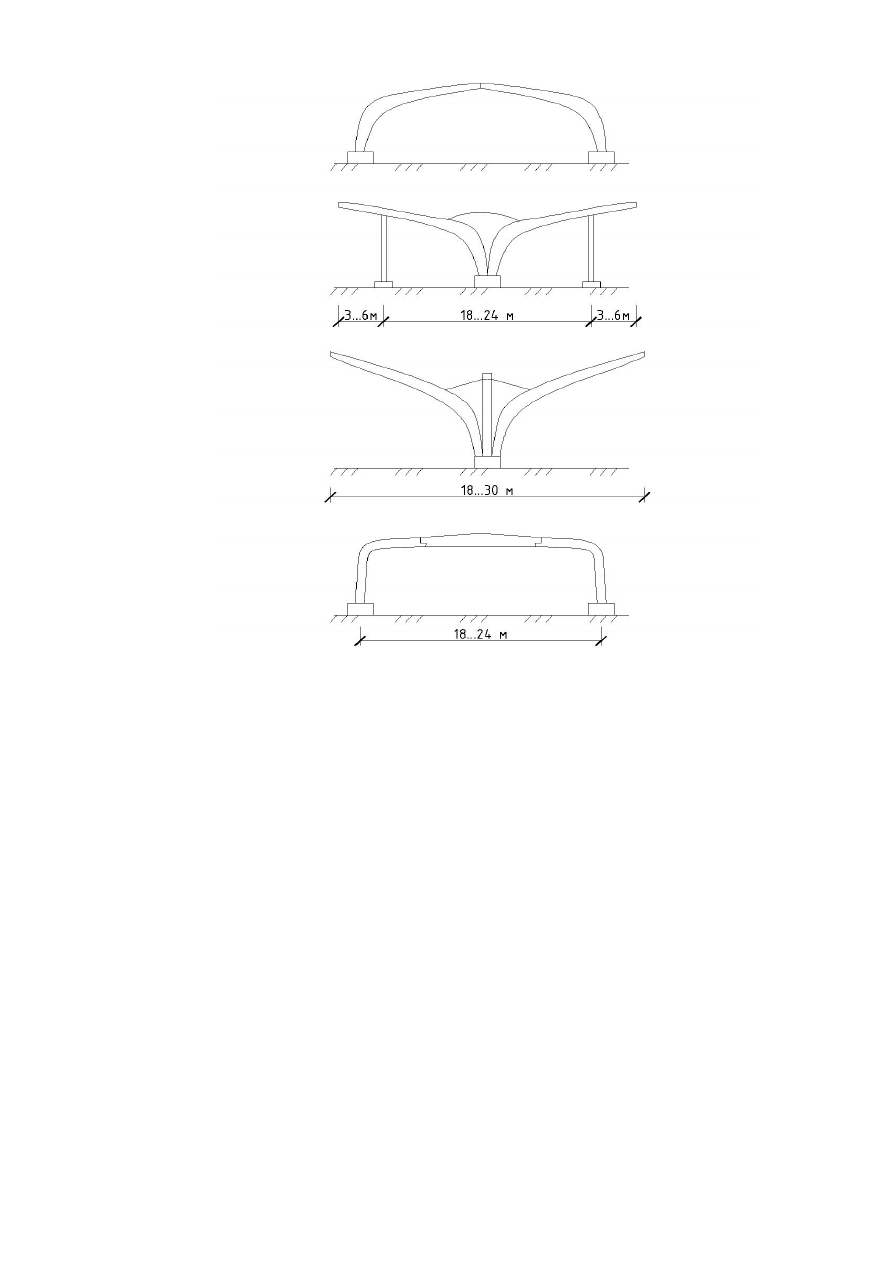

Рисунок 11 –Виды гнутоклееных рам

Существенную  экономию  пиломатериалов,  облегчение  веса  и  уменьшение

стоимости  конструкции  можно  получить  в  рамах,  поперечное  сечение  которых
состоит из дощатых поясов и фанерных стенок.

Клеефанерные рамы легче гнутоклееных на 35…40 %.

Поперечное сечение рам может быть двутавровым или двутаврово-коробчатым.

При  выборе  формы  сечения  элементов  рам  предпочтение  следует  отдавать

поперечному  сечению,  состоящему  из  двух  или  нескольких  склеенных  по  ширине
двутавров.  В  этом  случае  обеспечивается  симметричное  загружение  стенок
сдвигающими  усилиями  относительно  их  продольных  осей,  а  также  увеличение
количества площадок скалывания при проверке на скалывание между слоями шпона
фанеры.

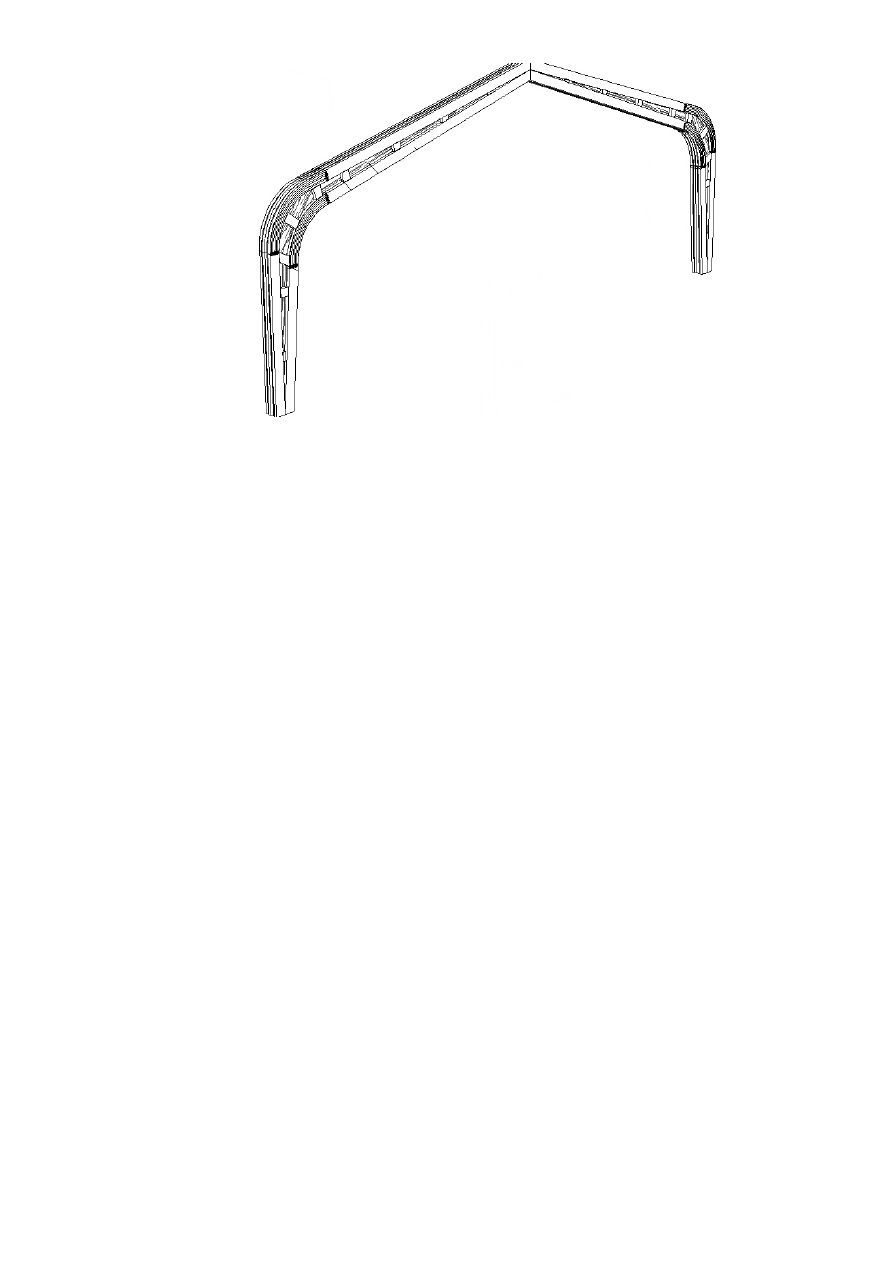

Рисунок 12 – Клеефанерная рама

Для  стенок  рекомендуется  использовать  фанеру  марки  ФСФ,  как  наиболее

доступную  по  стоимости.  Количество  фанерных  стенок,  а  так  же  их  толщина
определяются расчетом.

Сопряжение  поясов  (сжатого  и  растянутого)  в  жестком  переломленном  узле

рамы  рекомендуется  проектировать  с  использованием  гнутоклееных  вставок,
соединенных с дощатыми поясами рам зубчато-шиповым стыком.

В  клеефанерных  рамах  указанные  стыки  могут  размещаться  как  в  одном

сечении  пояса,  так  и  вразбежку.  В  последнем  случае  достигается  увеличение
надежности стыкуемого соединения.

Гнутоклееные  вставки  (внутренняя  и  наружная)  могут  изготавливаться  из

разных материалов: внутренняя, имеющая меньший радиус – из шпона, наружная –
из досок.

Конструктивные  возможности  при  создании  разнообразных  форм  в

клеефанерных рамах с гнутоклееными вставками больше, чем в клеедощатых: легко
конструируются  рамы  с  консолями,  причем  увеличение  сечения  в  защемленных
стойках  достигается  без  перерасхода  материалов,  что  позволяет  создавать
оригинальные по архитектурному решению здания.

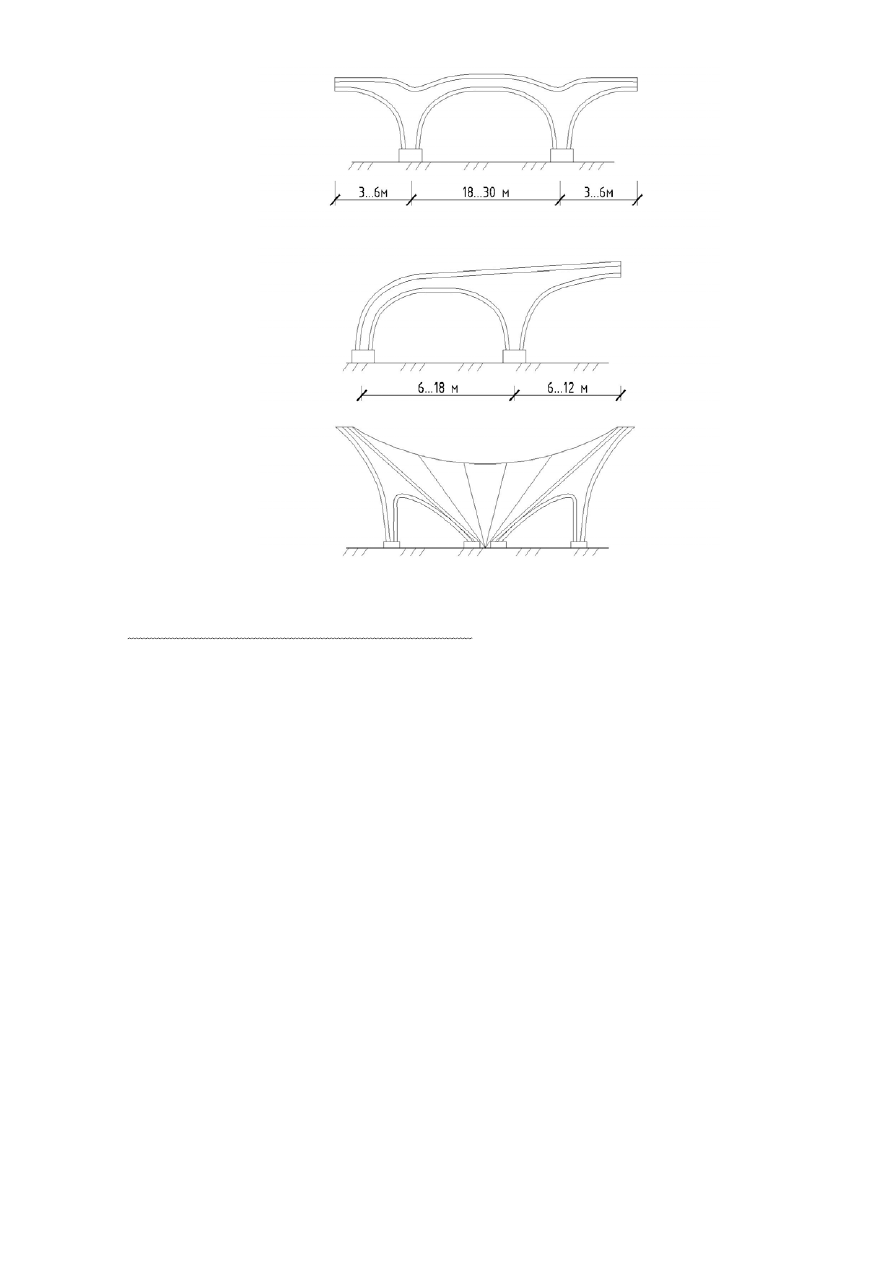

Рисунок 13 .Виды клеефанерных рам

Геометрические размеры клееных рам

Пролеты: 12…24 м,

Высота стоек: 2.6…4.5 м,

Уклон ригеля: 1/4…1/3,

Шаг: 3…6 м.

Высота сечения в коньке – не менее 0.3 высоты сечения в карнизном узле

Высота сечения в карнизном узле: 1/12… 1/30 пролета

Высота сечения стоек у опор: не менее 0.4 высоты в карнизном узле.

Расчету рамы предшествует установление ее расчетной схемы (двухшарнирная

или трехшарнирная) и расчетной оси.

Расчет рамы выполняют в следующей последовательности:

1) статический расчет, т.  е.  вычисление усилий в элементах рамы от действия

внешних нагрузок (снег, ветер) собственного веса рамы и веса покрытия;

2) проверка сечений рамы;

3) расчет узлов рамы.

При  статическом  расчете  определяют  усилия  и  строят  эпюры  М, N, Q от

действия  равномерно  распределенной  нагрузки  отдельно  от  собственного  веса
конструкций,  от  снеговой  нагрузки  слева,  справа  от  конькового  узла  и  на  всем
пролете, а так же от действия равномерно распределенной нагрузки от ветра слева и
справа.

При высоте стойки до 4 м расчет на ветровую нагрузку можно не производить.

Например, так выглядит загружение от собственного веса.

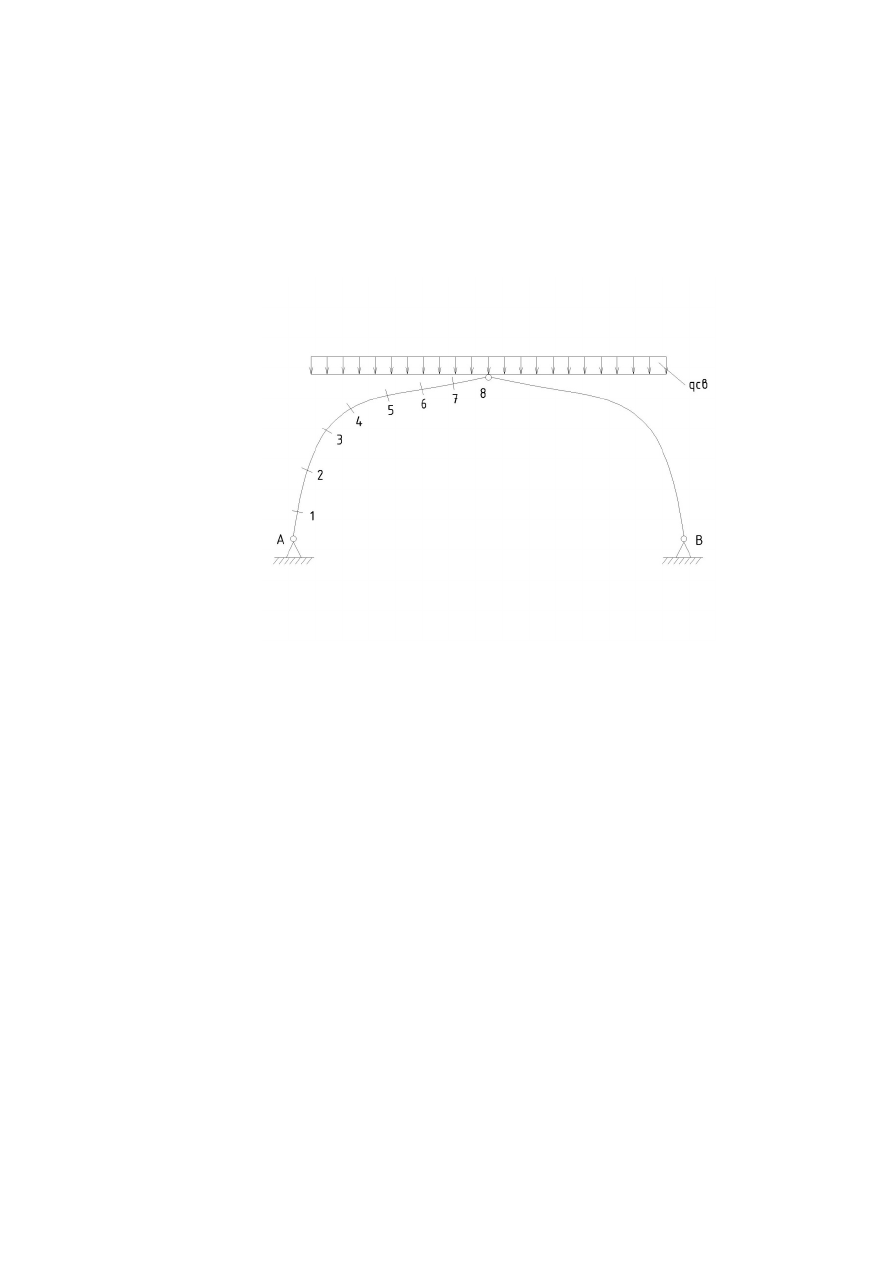

Рисунок 14 – Загружение рамы от собственного веса

Усилия  в  раме  можно  определять  либо  относительно  ее  геометрической  оси,

либо  относительно  наружного  контура.  В  последнем  случае  необходима
корректировка  изгибающего  момента  вследствие  переноса  нормальной  силы  с
нагруженного контура на ось сечения.
