Лекция № 12

Пространственные деревянные конструкции –

основные формы, области применения и

основные расчёты.



     К  пространственным  деревянным  конструкциям  или,  как  их  часто  принято
называть, к покрытиям-оболочкам относят покрытия с изогнутой поверхностью,
в  которых  все  составляющие  элементы  работают  совместно  как  единое  целое.
Оболочки  благодаря  такой  поверхности  менее  материалоёмки,  чем  плоские
конструкции  и  являются  совмещённым  видом  покрытия,  т.к.  способны
выполнять одновременно несущую и ограждающую функции. Они могут иметь
многообразные формы различного функционального назначения.

      К  основным  конструктивным  типам  пространственных  деревянных
конструкций относятся:

  распорные  своды  при  прямоугольном  плане  и  опирании  на  продольные

стены;

  складки  и  своды  оболочки,  опёртые  в  основном  только  на  поперечные

торцевые                                                                           стены, а также
оболочки двоякой положительной или отрицательной кривизны;

  купола, опёртые по контуру круглого или многоугольного здания


     Указанные типы деревянных конструкций могут быть выполнены в виде:

  тонкостенных оболочек;







  ребристых  складок  и  оболочек,  в  которых  для  увеличения  жёсткости

тонкостенные элементы усиленны рёбрами




  сетчатых систем.





     Применение  перечисленных  пространственных  деревянных  конструкций
целесообразно в следующих случаях:

  когда  необходимо  использовать  внутренний  габарит  при  малой

строительной высоте конструкций (область применения сводов-оболочек и
куполов);

  если  в  продольных  стенах  необходимы  большие  проёмы  для  ворот

(например  в  ангарах)  и  опирание  должно  осуществляться  на  торцевые
стены (это область применения сводов-оболочек и складок);

  в  покрытиях  над  круглыми,  овальными,  квадратными  и  многоугольными

помещениями в плане (область применения куполов).


     Пространственные  деревянные  конструкции  используются  для  покрытий
различных  промышленных,  общественных  и  сельскохозяйственных  зданий:
спортивных  залов,  зерноскладов,  выставочных  павильонов,  театральных  и
концертных залов, крытых рынков и т.п.


     Наша страна обладает приоритетом в области пространственных деревянных
конструкций, у нас разработаны многие их современные виды.

     Длительная эксплуатация пространственных конструкций как у нас в стране,
так  и  за  рубежом  свидетельствует  о  их  надёжности  и  долговечности.
Построенные  в  нашей  стране  свыше 35 лет  назад  деревянные  своды  и  купола
продолжают  эксплуатироваться  и  находятся  в  хорошем  состоянии.  За  рубежом
пространственные  деревянные  конструкции  всё  шире  применяют  для
перекрытия уникальных по размерам пролётов.

     Рассмотрим  основные  типы  пространственных  деревянных  конструкций,
придерживаясь их классификации.

     Распорные своды
     Оболочки  в  виде  сводов  имеют  цилиндрическую  форму  поверхности  и
опираются по сторонам, параллельным образующим. Существует два основных
вида распорных сводов:

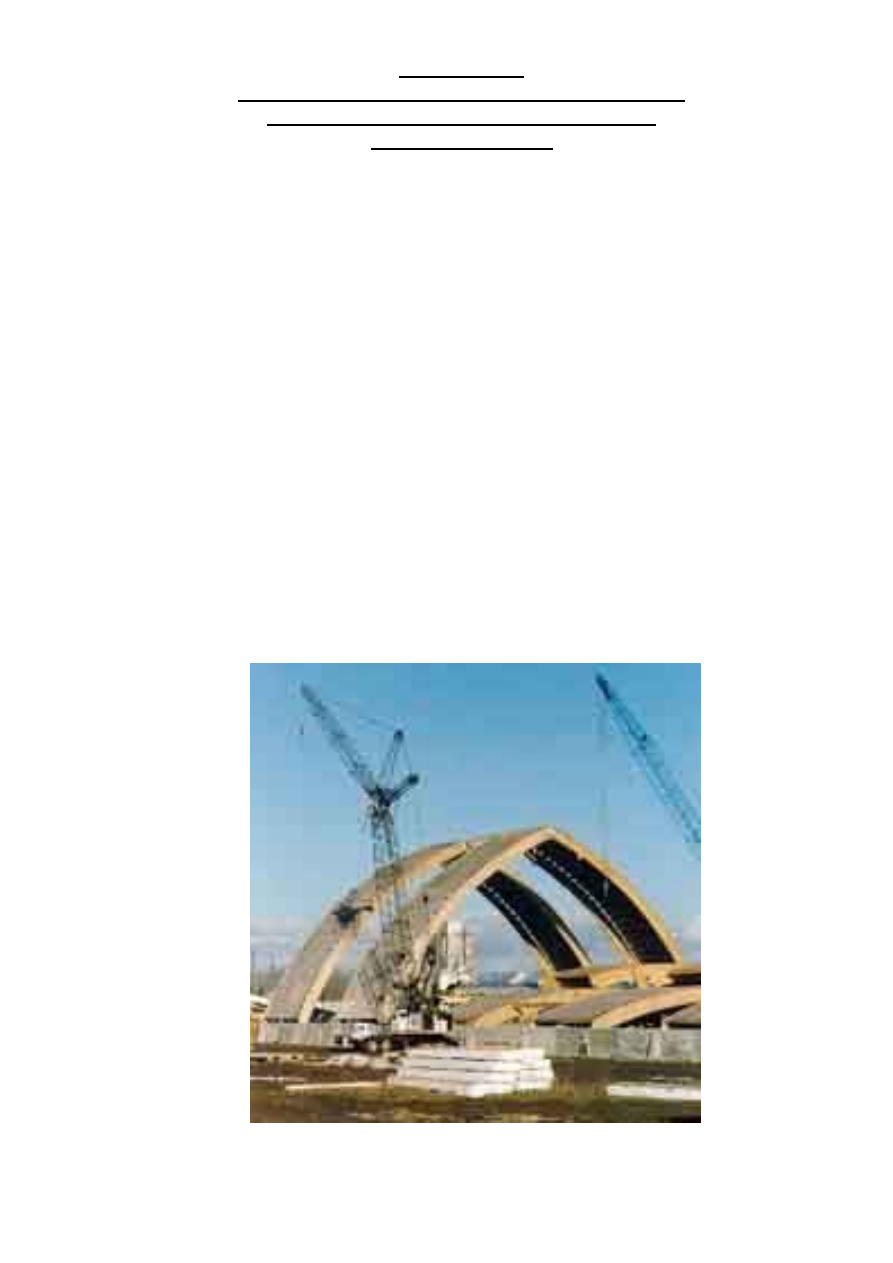

  тонкостенный клеефанерный свод стрельчатого или круглого очертания с

затяжкой или с передачей распора непосредственно опорам




     Конструкция сборная из клеефанерных полотнищ заводского изготовления.


  кружально-сетчатый  свод  кругового  или  стрельчатого  очертания  с

затяжкой или с передачей распора на стены



7

1



l

f

   – для сводов круговых;

4

1



l

f

   – для стрельчатых сводов.

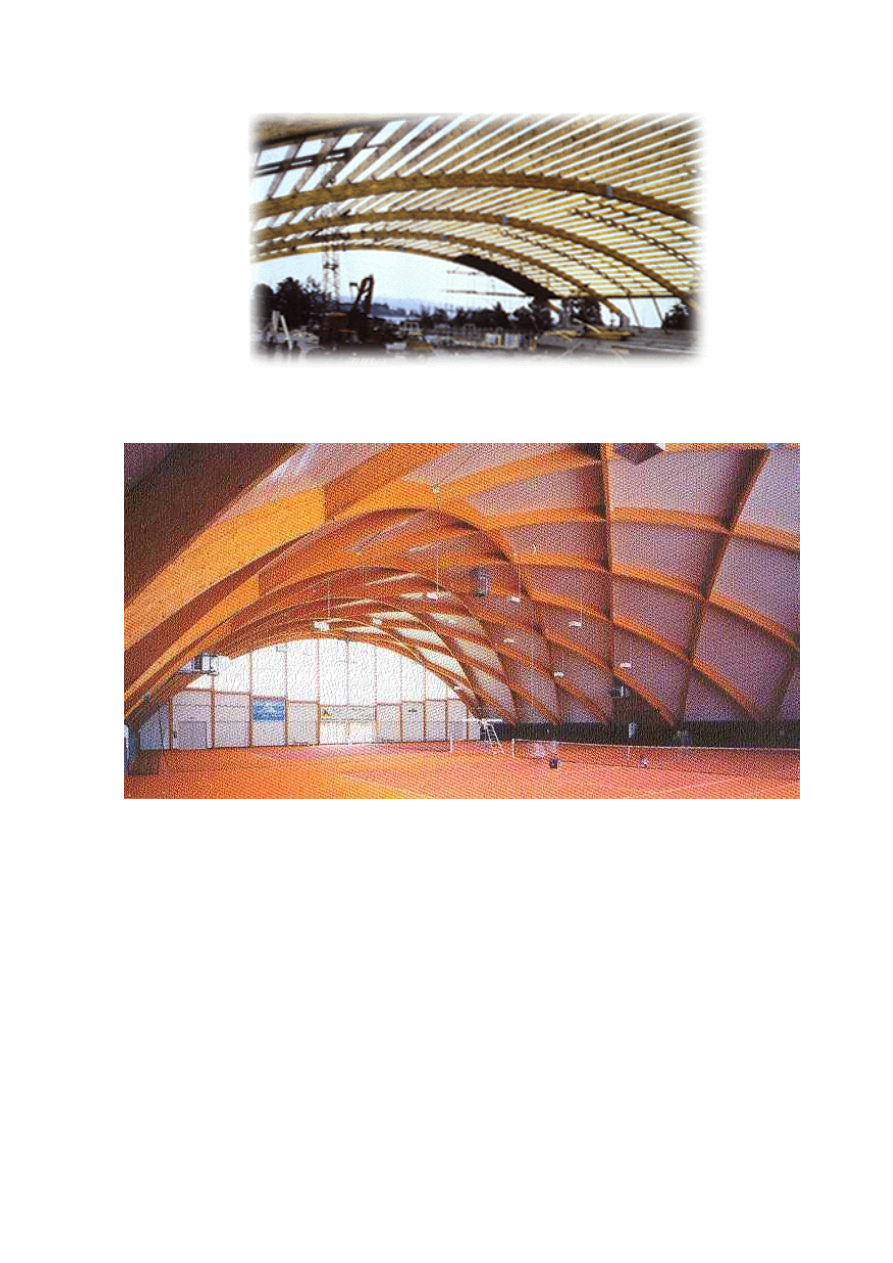

     Кружально-сетчатые

своды

являются

наиболее

распространёнными

пространственными  конструкциями.  Состоят  они  из  косяков  (цельных  или
клеефанерных). Пролёт сводов из цельных косяков l = 12-20 м, из клеефанерных
l = 20-100 м.

     Основные узлы сетки образуются из трёх косяков, один из которых является
сквозным и проходит через узел не прерываясь, а два других набегающих косяка
примыкают к сквозному.

     В  зависимости  от  конструкции  косяков  и  их  соединения  между  собой
различают:

  безметальные

кружально-сетчатые

своды

системы

архитектора

С.И.Песельника;

  кружально-сетчатые своды с узлами на болтах системы Цолльбау;

  своды из составных клеефанерных косяков.


     Своды  системы  Песельника  изготовляются  из  косяков  цельного  сечения,
имеющие на концах шипы, а по середине сквозное гнездо.

     Соединение  косяков  выполняется  на  врубке.  В  каждом  узле  сетки
сопрягаются  три  косяка,  из  которых  два  набегающих  входят  с  двух  сторон
своими  шипами  в  гнездо  сквозного  косяка.  Верхняя  кромка  косяка  может  быть
криволинейной, либо с одним или двумя переломами, шаг сетки свода  с = 0.8 –
1.5 м, тогда длина косяков оказывается порядка 2 м.
