Лекции по деревянным конструкциям - часть 7

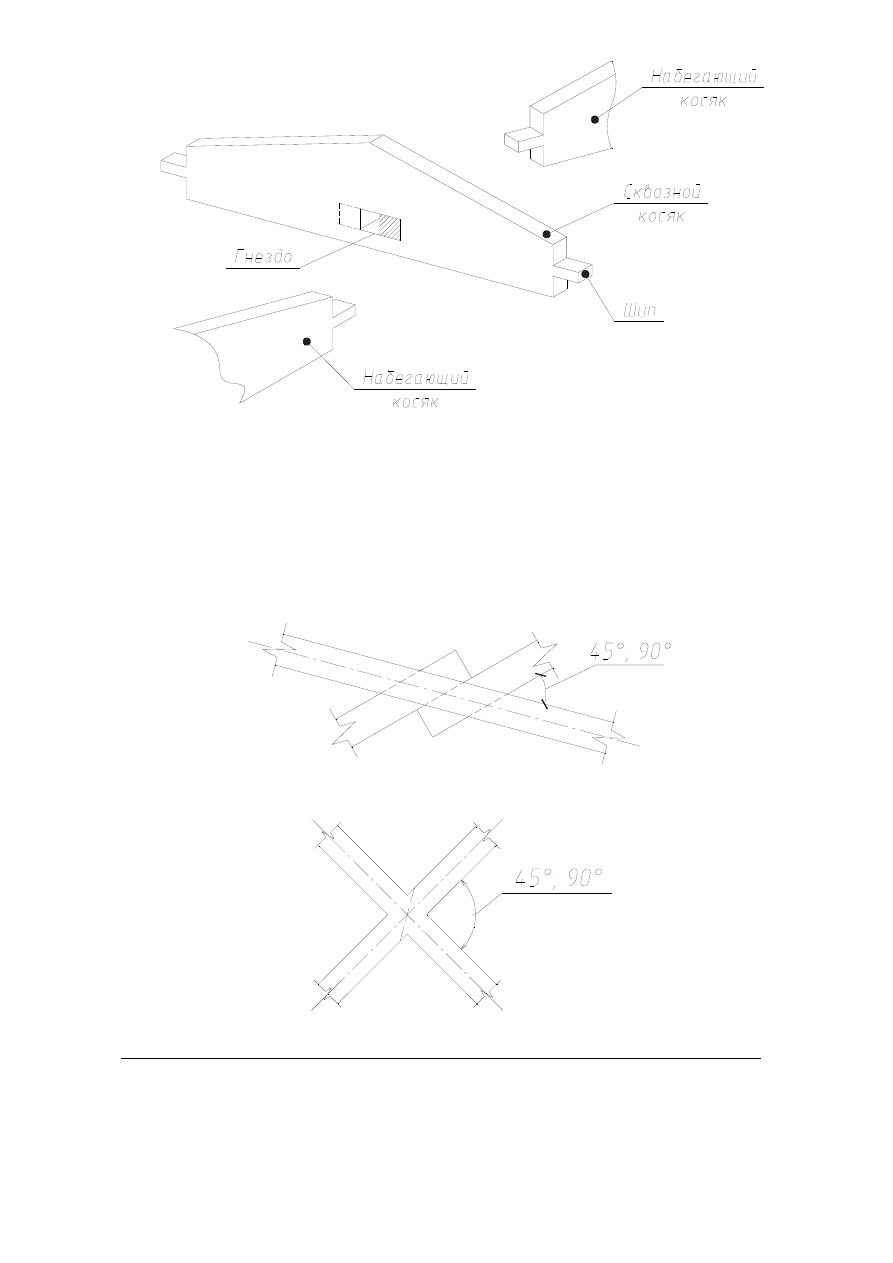

     В  безметальном  кружально-сетчатом  своде  принимается  сетка  как
прямоугольная, так и косоугольная с углом φ = 45°.

     Узловое  соединение  может  быть  нецетрированное,  когда  оси  набегающих
косяков не совпадают и центрированное, когда оси совпадают.





     В последнем случае шип имеет клиновидную форму.

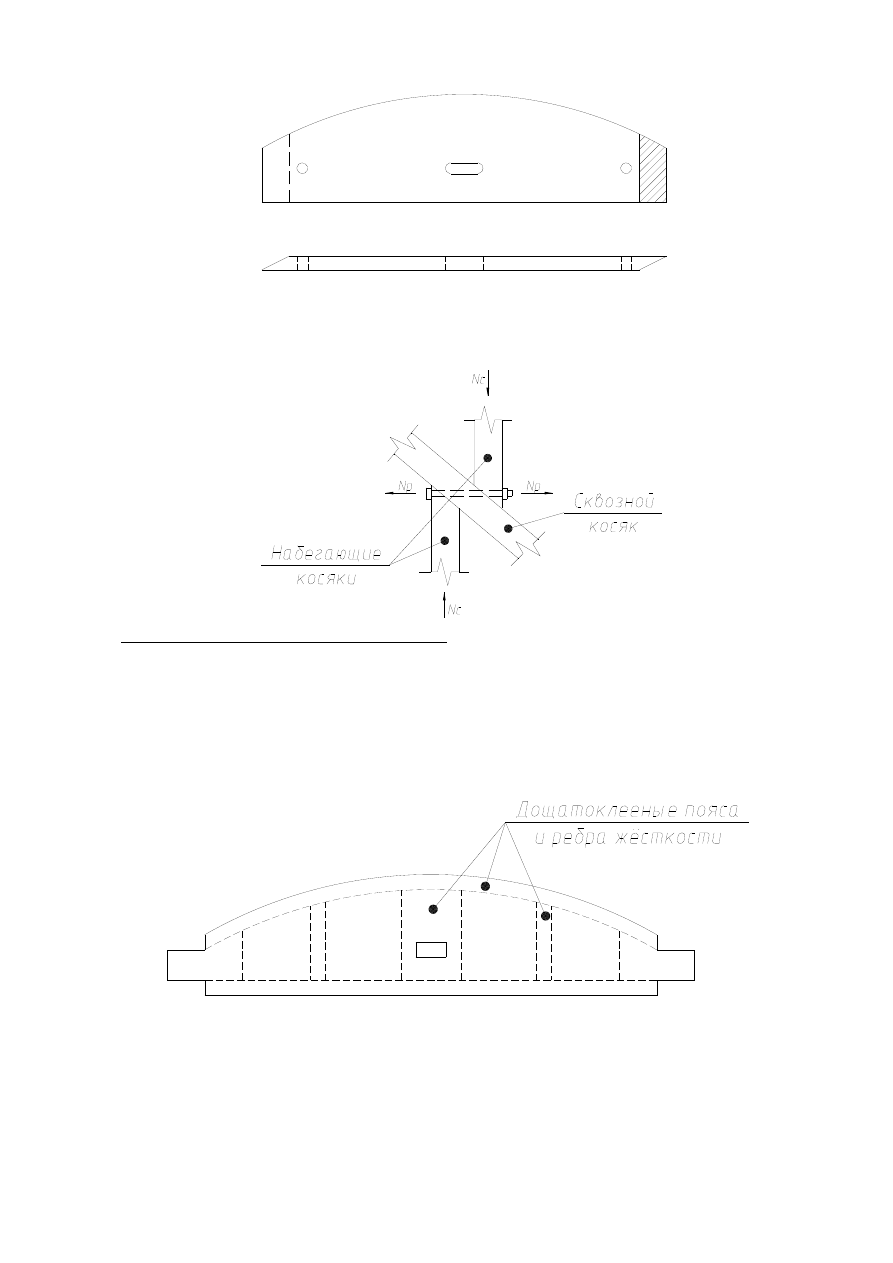

     Кружально-сетчатые  своды  с  узлами  на  болтах  (системы  Цолльбау)  имеют
косяки с круглыми отверстиями на концах (под болты) и овальными отверстиями
по середине косяка



     В  узлах  соединения  косяков  набегающие  косяки  путём  натяжения  болта
плотно прижимаем к косяку.



     Своды  из  клеефанерных  косяков  могут  выполнятся  в  безметальном  и
метальном  вариантах.  В  первом  случае  косяки  соединяются  в  узлах  на  врубках
подобно тому, как это делается в сводах Песельника. Косяки имеют коробчатую
форму сечения



     Конструкция и расчёт составных косяков аналогичны конструкции и расчёту
клеефанерных балок.


     Все  рассматриваемые  до  сих  пор  соединения  косяков  сетки  кружально-
сетчатых  сводов  являлись  шарнирными.  Изгибающий  момент  в  узлах  сеток
воспринимается только сквозными косяками.

     В  метальном  варианте  свода  из  клеефанерных  косяков  устраивают
бесшарнирное  соединение  косяков,  когда  изгибающий  момент  в  узле
воспринимается не только сквозным, но и набегающим косяками.

     Это  достигается  путём  соединения  набегающих  косяков  по  верхним  и
нижним граням с помощью вклеенных металлических стержней.

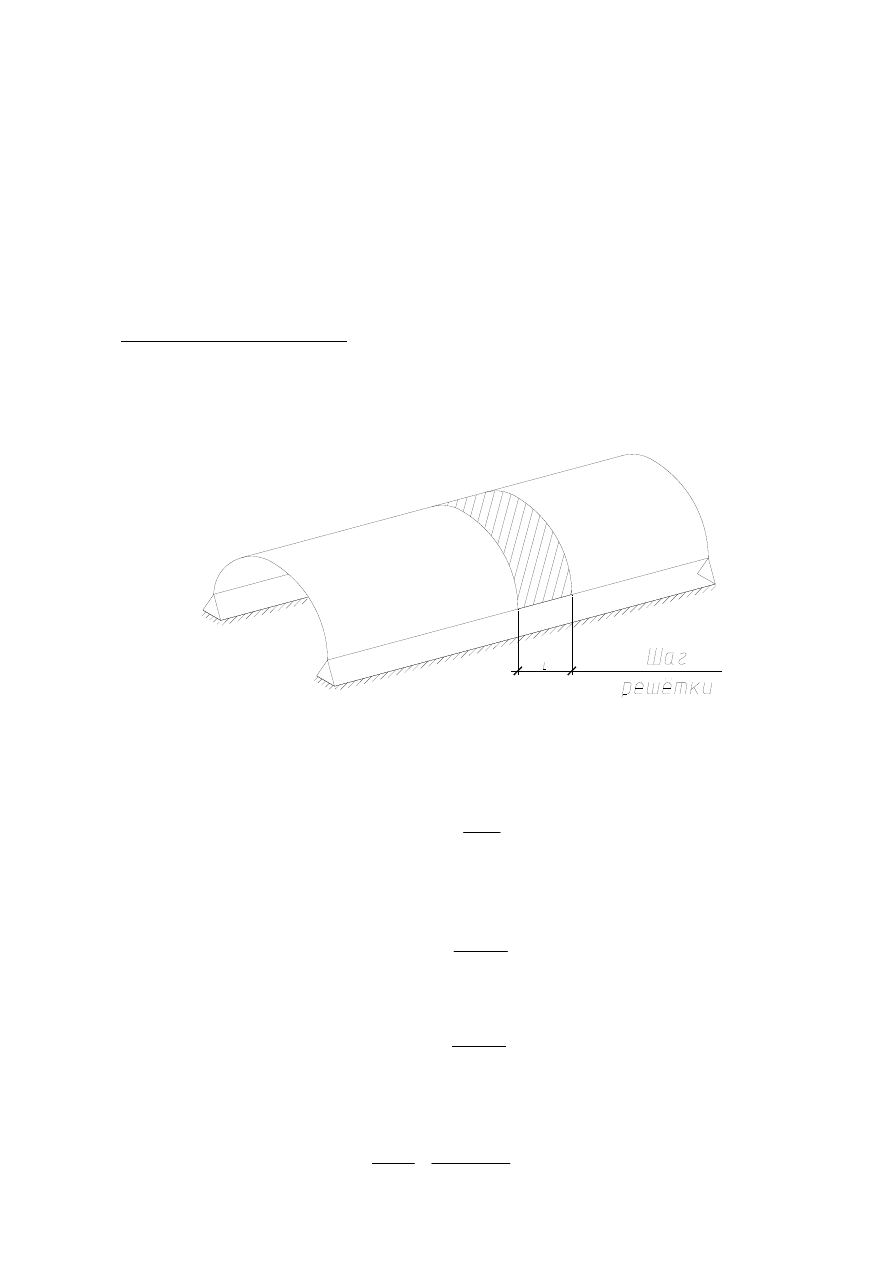

     Расчёт  сетчатого  свода.  Для  этого  выделяют  расчётную  полосу  свода,
соответствующую  шагу  решётки.  Затем  определяют  продольные  силы  N

a

  и

изгибающие моменты M

a

, как в арке постоянной жёсткости с соответствующей

схемой опирания.



     Если угол между образующей свода и сквозным косяком – α, то изгибающий
момент,  воспринимаемый  косяком  при  шарнирном  соединении  косяков,  когда
момент воспринимается только одним сквозным косяком, будет:



sin

a

k

M

M



;


     А  для  косяков  сводов  с  бесшарнирными  узлами,  когда  набегающий  косяк
тоже воспринимает изгибающий момент:



sin

2





a

k

M

M

;


     Сжимающее усилие, приходящееся на один косяк, определяется аналогично:



sin

2





a

k

N

N

;


     Проверку  прочности  косяка  производят  как  сжато-изогнутого  элемента  по
формуле:

c

расч

ф

кд

расч

k

R

W

K

M

F

N







;


     где  К

ф

 – коэффициент  фронтонов,  увеличивающий  жёсткость  покрытия,

берётся  по  таблице  учебника  Г.Г.  Карлсена  «Конструкции  из  дерева  и
пластмасс».

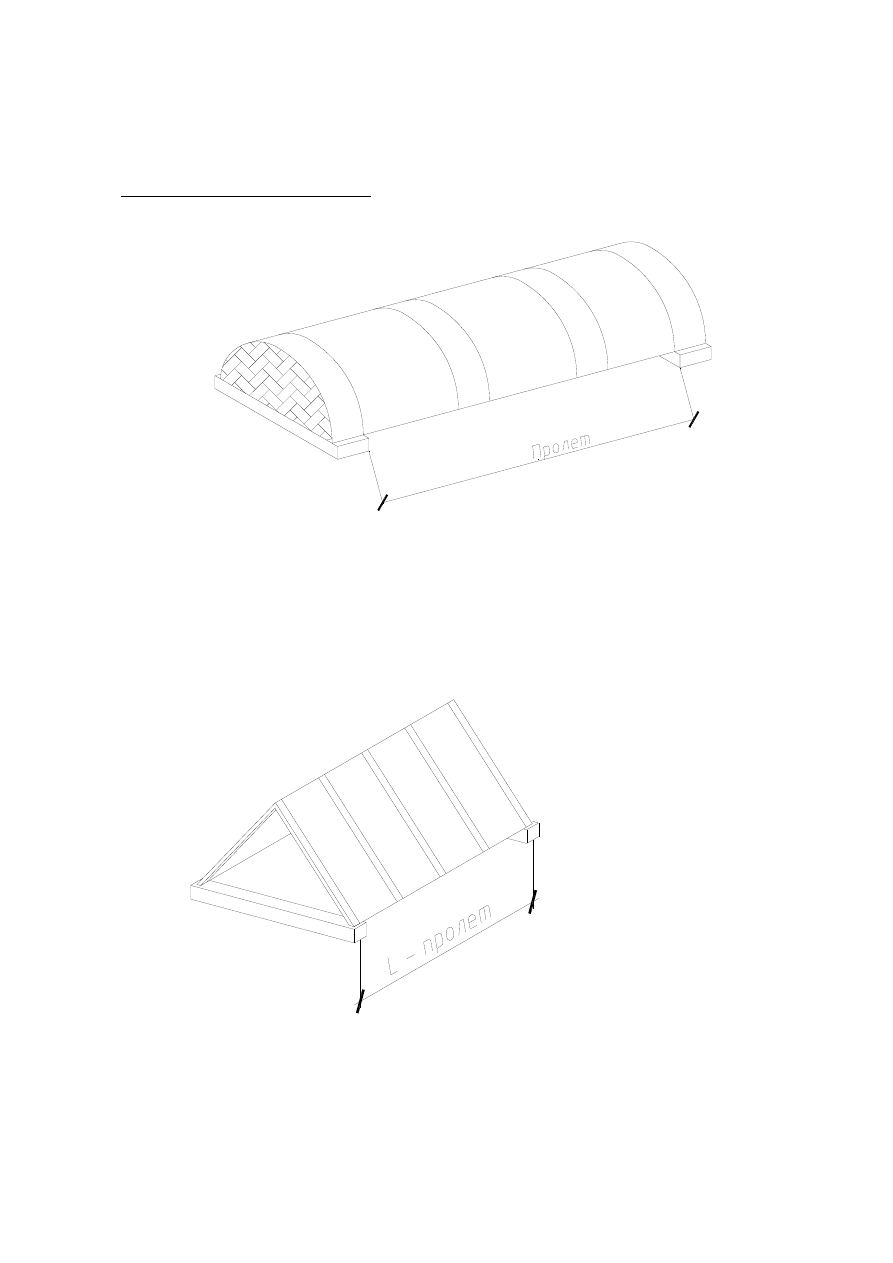

     Своды-оболочки и складки. Традиционный свод оболочка представляет собой
покрытие цилиндрической формы, опёртое на торцевые стены.



     В  сводах-оболочках  отсутствует  распор,  свойственный  сводам,  опёртым  по
продольным  сторонам,  поэтому  нет  необходимости  устраивать  в  них  затяжки
или контрфорсы.

     По  статической  схеме  и  характеру  работы  к  сводам-оболочкам  близки
призматические  складки,  поверхность  которых  образована  наклонными
плоскими гранями.



 Своды-оболочки  и  складки  выполняют  в  однорядовом  и  многорядном
вариантах.
