Лекции по деревянным конструкциям - часть 5

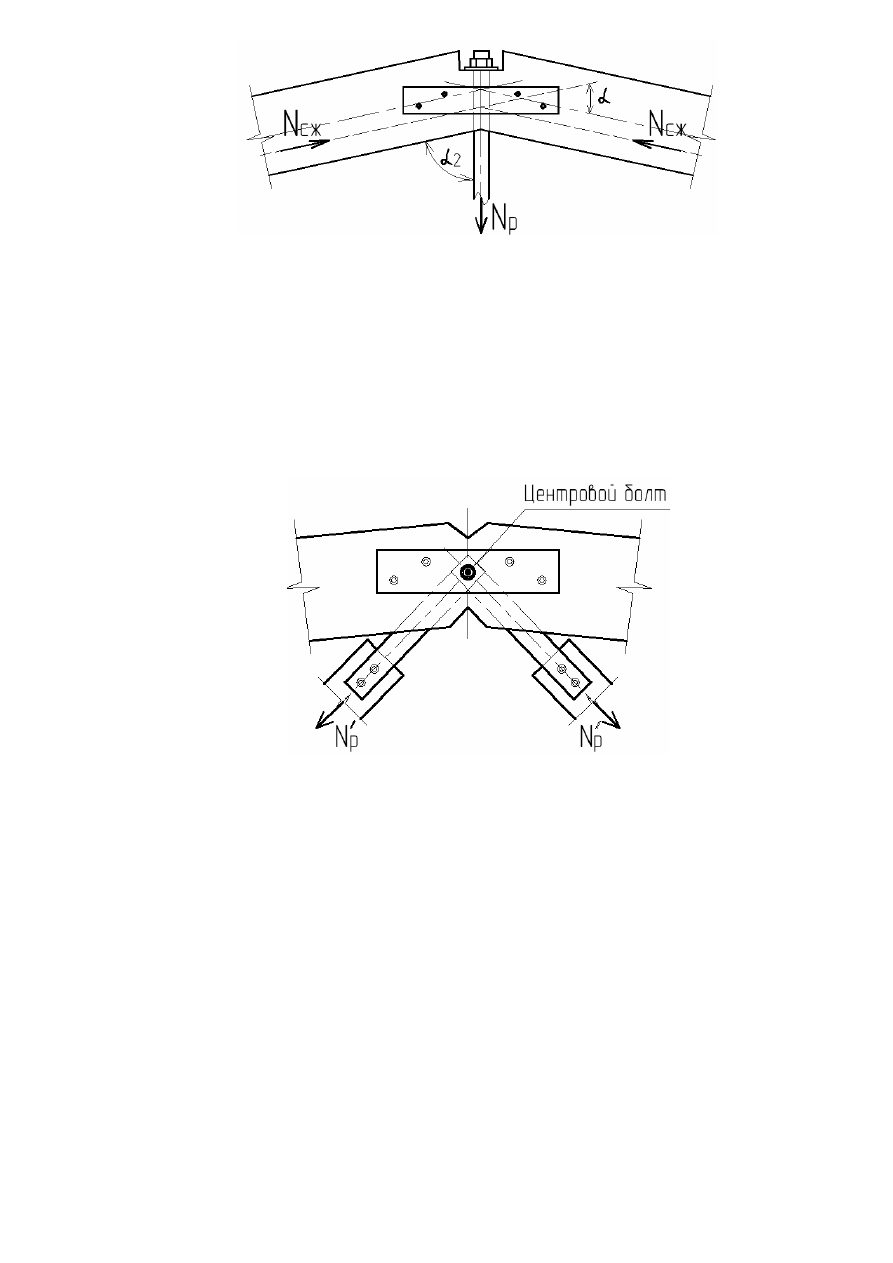

Расчетом этого узла проверяется напряжение смятия под углом  к волокнам в

лобовом упоре и на смятие под углом α2 под шайбой стойки. Поперечная сила в
узле воспринимается накладкой с болтами.


Узлы  верхнего  пояса  сегментных  ферм  решается  с  помощью  стальных

накладок – наконечников, соединенных с раскосами болтами и прикрепленных к
болту, проходящему через центр узла.





Центровой    болт  рассчитывают  на  восприятие  равнодействующей  силы  от

продольных сил в раскосах.

Расчетом  также  определяется  количество  болтов  в  наконечниках  и

напряжение  смятия  торцов  верхнего  пояса.  Промежуточные  узлы  примыкания
стоек и раскосов к верхнему поясу решаются аналогичным образом.

Узлы нижнего пояса металлодеревянных ферм выполняются с помощью двух

фасонок,  приваренных  к  поясу.  К  фасонкам  болтами  крепятся  деревянные
раскосы.

Болты рассчитываются на максимальные усилия в раскосах.





Узлы  ферм  из  цельных  элементов  на  лобовых  врубках  решаются  и

рассчитываются по правилам конструирования и расчета соединений на врубках
(на смятие и скалывание).



Лекция 11

Связи


Связи бывают:

1)  горизонтальные (или наклонные для скатной кровли);
2)  вертикальные в покрытии, а также по продольным и торцовым стенам.

Связи  обеспечивают  общую  устойчивость  здания,  воспринимают  ветровые  и

крановые тормозные нагрузки и передают их на фундамент.

В зданиях с деревянным каркасом применяют два основных вида связей:
а)  связевые  фермы,  располагаемые  вертикально,  наклонно  или  горизонтально

поперек  здания  по  наружным  поясам  (или  наружному  контуру)  несущих
конструкций;

б)  продольные  связи  (тоже  фермы),  плоскость  которых  располагается

перпендикулярно  плоскости  несущих  конструкций;  эти  связи  закрепляют  нижние
пояса (или внутреннюю кромку) несущих конструкций.

Связевые  фермы,  расположенные  по  наружным  поясам  конструкций,

соединяют  ригели  двух  соседних  рам  и  их  стойки  в  пространственный  блок
жесткости,  способный  воспринимать  нагрузки,  направленные  перпендикулярно
плоскости  основных  несущих  конструкций.  Поясами  являются  верхние  пояса
ригелей  (ферм,  клеефанерных  балок  и  т.п.)  или  все  сечение  несущих  конструкций
(дощатоклееных арок, рам, стоек). Решетка связевых ферм может быть деревянной
раскосной или перекрестной из стальных тяжей. Эти связи воспринимают ветровые
и  технологические  нагрузки,  направленные  вдоль  здания  (ветер,  продольное
торможение кранов), обеспечивают устойчивость каркаса в процессе его монтажа.

Роль стоек в решетке связевых ферм выполняют прогоны или панели. Связевые

фермы устанавливают с интервалом не более 30м (чаще всего18-24м), но не менее
двух на здание.

Связевые  фермы  у  торцов  здания  могут  не  устанавливается,  если  торцевые

стены в состоянии самостоятельно воспринимать горизонтальные нагрузки.

Связи    закрепляют  две  крайние  точки  несущих  конструкций  и  одну  или

несколько промежуточных точек.

Расчет  связевых  ферм  производят  на  горизонтальные  нагрузки,  которые

складываются  из  внешних  горизонтальных  нагрузок  (ветра,  тормозных  усилий
кранов  и  т.п.)  и  дополнительных  усилий  от  вертикальной  нагрузки  вследствие
возможных несовершенств формы (отклонение от вертикали и других дефектов).

Связевые фермы рассчитывают как обычные фермы.
Продольные

связи

соединяют

несущие

конструкции

попарно

и

устанавливаются с интервалом, равным шагу несущих конструкций.

Шаг  продольных  связей  определяют  из  условия  обеспечения  устойчивости

раскрепляемых конструкций.







Рисунок 1 - Полураскосная система ( В = 6м)



Рисонук 2 - Полураскосная система ( В = 3м)

Продольные  связи  рассчитывают  на  горизонтальную  силу  Р  при  установки

связей в карнизных узлах рам и в арках.

Для  наглядности  покажем  связи  в  здании  с  каркасом,  состоящим  из  стоек  и

шарнирно опертых на них балок (или ферм).

из  клееной древесины и  водостойкой фанеры

 Атлас строительных конструкций

Изд-е 1-ое

Лист 242

2000 год

Связи - Схемы - Полный каркас  - Стоечно-балочная система

Связевая система с прогонами и деревянными полураскосными связями

Источник

[25]



Рисунок 3 - Связевая система с прогонами и деревянными полураскосными связями
