Для  сохранения  геометрической  неизменяемости  решетку  фермы  снабжают

дополнительными компенсирующими нисходящими раскосами.



Рисунок 4 – Пятиугольная ферма из брусьев или бревен на лобовых врубках.

Расчет ферм.
Порядок  расчета  ферм  такой  же,  как  и  порядок  расчета  плоских  несущих

деревянных конструкций:

1)

статический расчет;

2)

подбор сечения элементов фермы;

3)

расчет узлов.

Расчету  ферм  предшествует  сбор  нагрузок.  Нагрузки,  действующие  на

ферму,  складываются  из  постоянных  (от  собственной  массы  фермы  и
ограждающих конструкций покрытия) и временной (чаще всего только от снега).

Статический  расчет  фермы  сводится  к  определению  усилий  от  внешних

нагрузок  в  элементах  фермы.  Для  всех  стержней  определяется  значение
продольной силы N, а для верхнего пояса еще и изгибающий момент  M.

Определение  усилий  в  стержнях  можно  производить  графически  или

аналитически.  При  этом  в  схемах  сегментных  ферм  криволинейные  оси  панелей
верхнего  пояса  на  участках  между  соседними  узлами  заменяют  хордами,
стягивающими эти дуги.


Усилия определяют отдельно:

1)  для  случая  загружения  снеговой  равномерно  распределенной

нагрузкой на половине пролета;

2) для случая загружения снеговой нагрузкой на всем пролете;
3)  для  случая  загружения  постоянной  нагрузкой  (собственный  вес

фермы и вес ограждающих конструкций покрытия) на всем пролете фермы.

Целесообразно  сначала  определить  усилие  от  единичной  нагрузки,  а  затем,

умножив на величины фактических нагрузок, получить истинное значения усилий
в стержнях.

При  вычислении  усилий  в  средних  раскосах  учитывают  два  случая:  когда

раскос сжат и когда растянут.


Расчетные  усилия  в  стержнях  определяются  при  следующих  двух

комбинациях нагрузок:


1)  Равномерно  распределенная  постоянная  нагрузка  на  всем  пролете,

временная (снег) - на половине пролета фермы.

2)  Равномерно  распределенная  постоянная  и  временная  нагрузки  на  всем

пролете фермы.





Подбор сечений элементов фермы.

Ширина  сечения  элементов  фермы  определяется  по  предельному  значению

гибкости.  Для  элементов  ферм  установлены  следующие  предельные  значения
гибкостей (λ

пр

):

- для верхнего пояса  λ

пр

=120 ;

- для элементов решетки  λ

пр

=150 ;

- для нижнего пояса из стали λ

пр

=400.

Ширину  сечения  верхнего  пояса  и  элементов  решетки  целесообразно

назначать по значению радиуса инерции.



   , где l – расчетная длина стержня фермы




Высоту  сечения  верхнего  пояса  определяют,  пользуясь  приближенной

формулой для момента сопротивления:




Момент сопротивления с другой стороны равен:



Отсюда по известным b и W находят h.
После  подбора  сечений  элементов  фермы,  выполняют  проверку  их

прочности.


Сжатые элементы ферм проверяют на устойчивость по формуле:



φ – коэффициент продольного изгиба, принимаемый по СНиП;
R

С

– расчетное сопротивление древесины сжатию.


Растянутые деревянные элементы проверяют на прочность по формуле:



стальные по формуле:




где m – коэффициент условия работы (если пояс состоит из двух элементов,

то m=0,85).

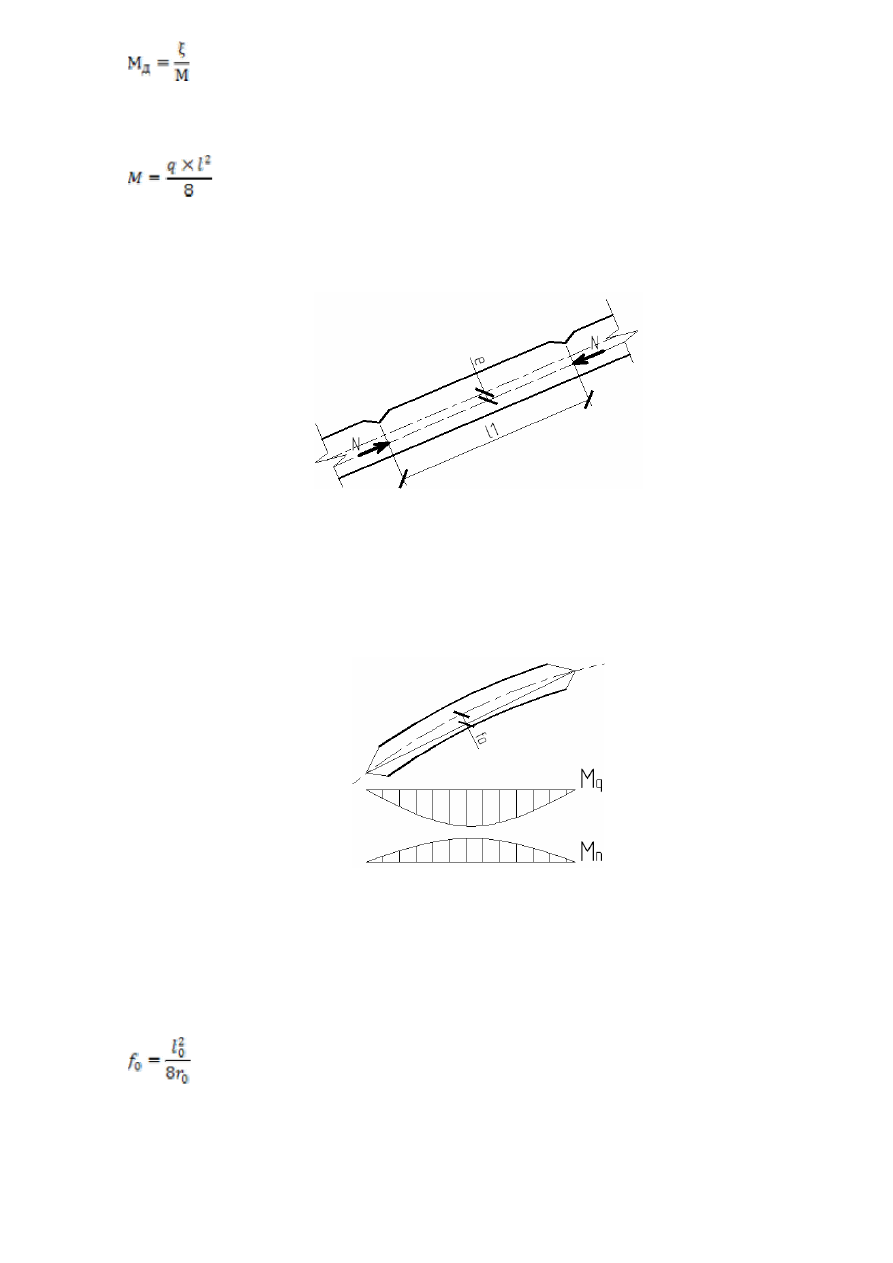

В  случае,  когда  верхний  пояс  нагружен  межузловой  нагрузкой,  его

проверяют, как сжато – изогнутый элемент  на прочность по формуле:










Изгибающий  момент M, вызванный  наличием  межузловой  равномерно

распределенной нагрузки, определяется по балочным формулам:




Значение  изгибающего  момента  M

q

  может  быть  уменьшено  за  счет

разгружающего  момента  M

n

,  создаваемого  путем  эксцентричного  приложения

продольной сжимающей силы  N.




Суммарный  изгибающий  момент  в  середине  пролета  l,  в  этом  случае

вычисляется по формуле

M=M

q

-M

n

, где M

n

=N·e


В  сегментных  фермах  эксцентриситет  силы N получается  за  счет  кривизны

оси панели верхнего пояса.





Продольная  сила,  направленная  по  хорде  дуги  создает  разгружающий

изгибающий момент

M

n

=N·f

0


Значение f

0

 можно вычислить по формуле:



l

0

 - длина хорды;

r

0

 – радиус дуги, по которой очерчен верхний пояс.

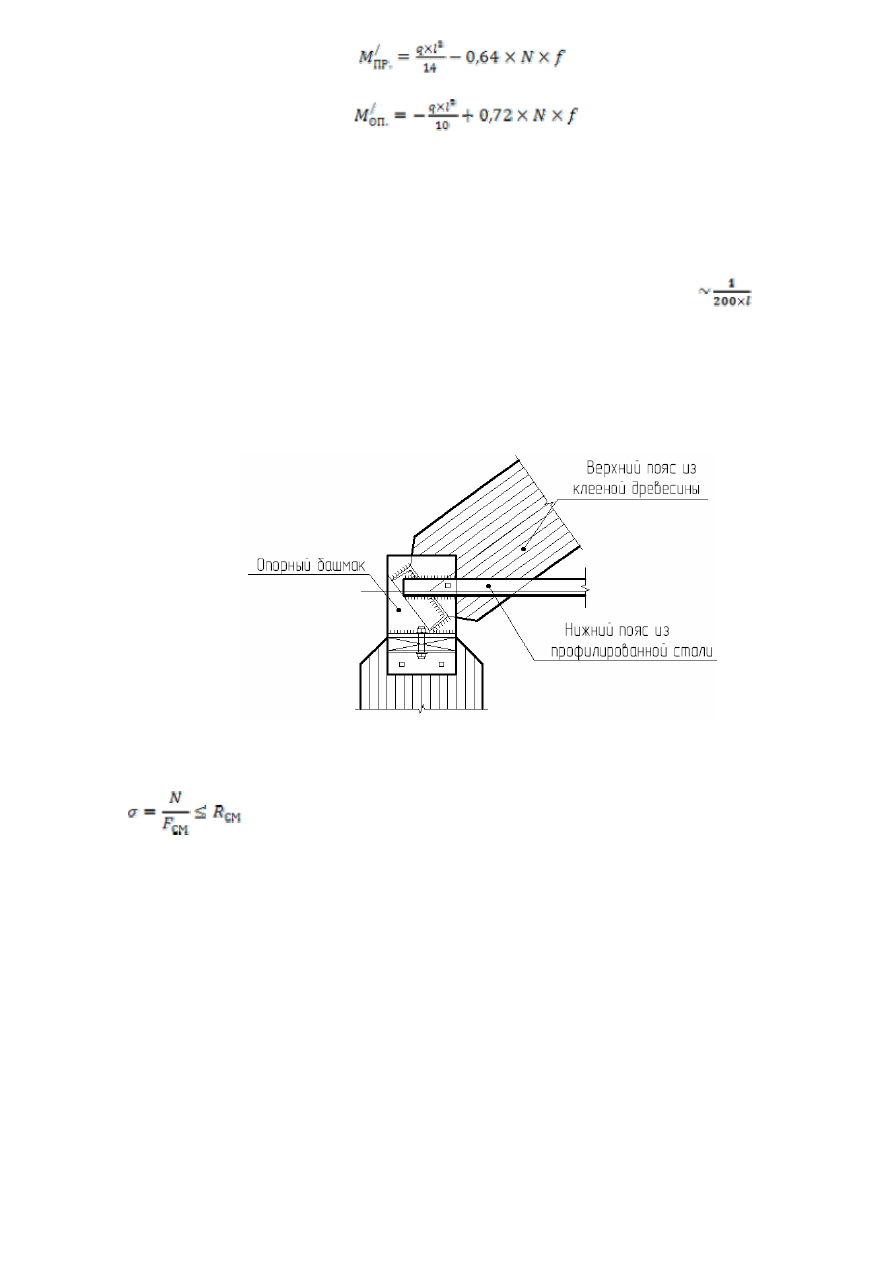

Для неразрезного верхнего пояса  изгибающие моменты в крайней от опоры

панели будут равны:

- в середине пролета




- на опоре




Прогибы ферм при соблюдении требований по отношению стрелы подъема и

длины  пролета (f\l) не  проверяют,  так  как  эти  соотношения  обеспечивают
требуемую жесткость ферм.

Для

предотвращения

нежелательных

последствий,

вызванных

перемещениями узлов и прогибов нижнего пояса, возникающих все же в процессе
эксплуатации,  фермы  проектируют  со  строительным  подъемом  (

).  При

вычислении усилий строительный подъем не принимают во внимание.


Расчет и конструирование узлов ферм.
Опорные  узлы  ферм  из  дощатоклееных  элементов,  осуществляют  путем

упора  крайней  панели  верхнего  пояса  в  стальной  опорный  башмак,  к  которому
приварены стальные элементы нижнего пояса.





Опорный узел проверяется на смятие по площадке смятия F

см

 по формуле:



Стальная опорная диафрагма рассчитывается на изгиб.

Узлы верхнего пояса.
Средний  коньковый  узел  треугольной  фермы  решается  в  виде  наклонного

лобового  упора,  перекрытого  деревянными  или  металлическими  накладками  на
болтах.

Растянутая  стойка  в  виде  стального  тяжа  с  нарезкой  на  конце  пропускается

через отверстие, проходящее через центр узла, и закрепляется гайкой на шайбе.
