Выполнение сборочных чертежей основе Компас-3D - часть 11

Шпилька М8

×60 ГОСТ 22038–76.

Винтовое соединение (рис. 3.6) включает скрепляемые детали,

винт и шайбу. В соединениях винтами с потайной головкой и
установочными винтами шайбу не ставят.

У одной из скрепляемых деталей должно быть гнездо с резьбой

для конца винта, а у остальных – отверстие диаметром по размерам
из прил. 5.

Неупрощенное изображение гнезда требует выбора по

ГОСТ 10549 – 80 размеров сбега х, недореза a для внутренней
метрической резьбы и высоты фаски z. В приложении 2 частично
представлены сведения из указанного ГОСТа.

Если используется винт с потайной или полупотайной головкой,

то соответствующая сторона отверстия верхней детали должна быть
раззенкована под головку винта. Размеры опорных поверхностей под
головки винтов выбираются по ГОСТ 12876 – 67 (см. приложение 6).

Длину винта определяют как сумму толщин присоединяемых

деталей, толщины шайбы и глубины ввинчивания. Глубина
завинчивания выбирается так же, как для шпильки, но с увеличением
на 0,5d, чтобы конец резьбы был выше разъёма деталей.

Дополнительное требование – на плоскости проекции,

перпендикулярной к оси винта, прорезь (шлиц) для отвёртки
изображают условно повёрнутой на 45°.

Пример условного обозначения винта с цилиндрической

головкой, диаметром 8 мм, длиной 40 мм и по ГОСТ 1491 – 72,
исполнение 1 с крупным шагом резьбы:

Винт М8

×40 ГОСТ 1491–72.

Установочный винт отличается от крепежного тем, что имеет

нажимной конец определенной формы, входящий в специальное
углубление сопряженной детали (рис. 3.7, а). Размеры отверстий под
концы установочных винтов выбираются по ГОСТ 12415–80 (см.
приложение 7).

Возможно вворачивание установочного винта в резьбовое

отверстие, общее для сопряженных деталей (рис. 3.7, б).

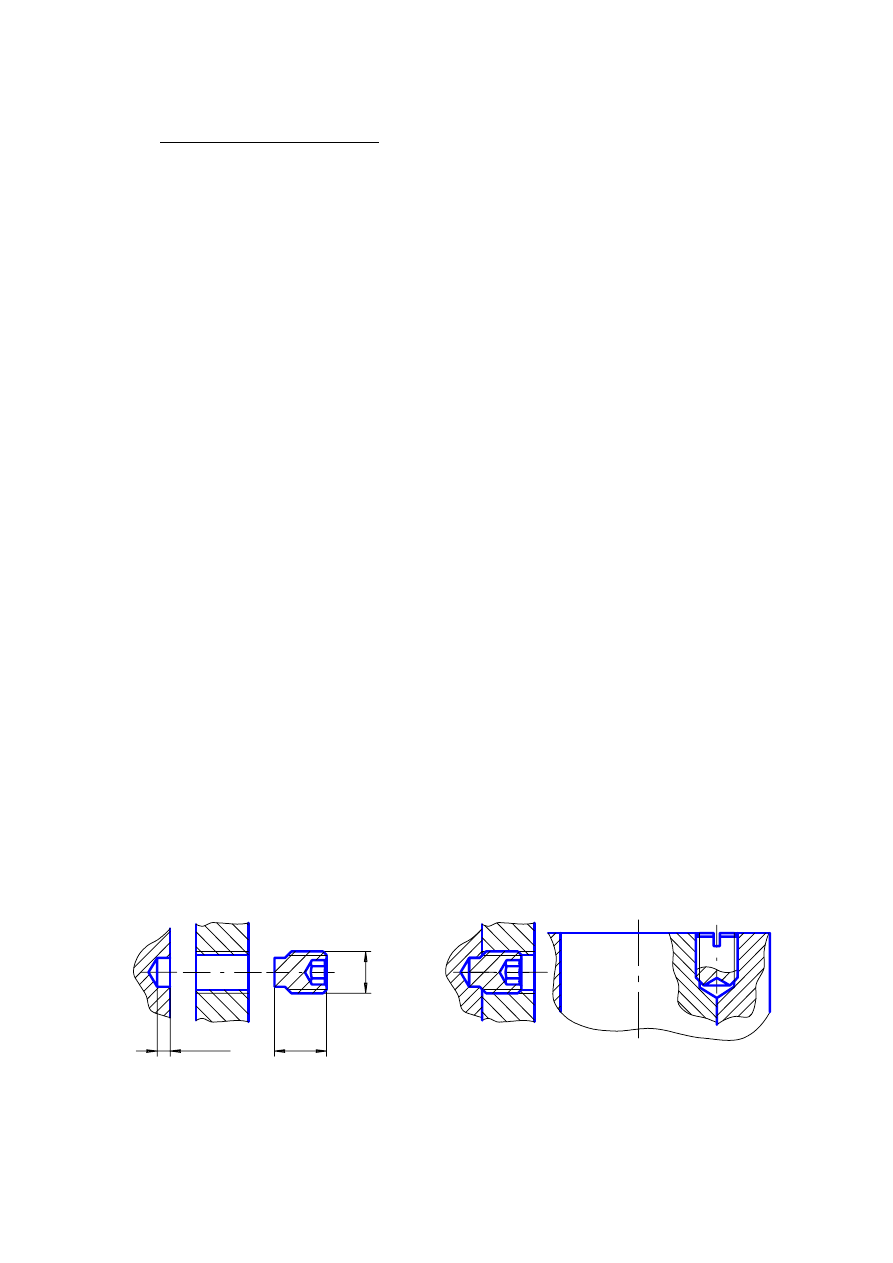

Рис. 3.7. Отверстия под установочный винт (а)

и примеры установки этих винтов (б)

Пример сокращенного обозначения установочного винта с

цилиндрическим концом и шестигранным углублением под ключ,
диаметром резьбы 8 мм, длиной 10 мм (рис. 3.7, а):

Винт М8Х10 ГОСТ 11075–93.

Гайка – резьбовое изделие, имеющее отверстие с резьбой для

навинчивания  на  резьбовой  стержень.  По  форме  гайки  бывают
шестигранные,  квадратные,  круглые  и  др.  По  высоте  шестигранные
стандартные  гайки  разделяются  на  низкие,  нормальные  и  высокие.
Гайки

нормальной

высоты

класса

нормальной

точности

стандартизованы ГОСТ 5915 - 70.

Пример условного обозначения гайки исполнения 1 диаметром

12 мм:

Гайка М12 ГОСТ 5915–70

Для соединения деталей, работающих при вибрациях или

испытывающих динамические нагрузки, применяют прорезные и
корончатые гайки стандартизированные, например по ГОСТ 5918 – 73.
Обозначение прорезных и корончатых гаек аналогично приведенному
выше. Такие гайки ставят совместно со шплинтом.

Шайба – деталь, которую устанавливают под гайку или головку

болта или винта для предохранения материала детали от задиров и
смятия при затяжке гайки или винта, а также чтобы исключить
возможность

самоотвинчивания

крепежной

детали.

Шайбы

разделяются на круглые, косые, пружинные и др.

Шайбы плоские по ГОСТ 11371 – 78 изготовляют без наружной

фаски – исполнение 1 (классы точности А и С) и с наружной фаской –
исполнение 2 (класс точности А).

Пример условного обозначения шайбы исполнения 2 для

крепежной детали с диаметром резьбы 12 мм:

Шайба 2.12 ГОСТ 11371–78.

Для предупреждения самоотвинчивания болтов, винтов и гаек

применяют пружинные шайбы по ГОСТ 6402 – 70. Обозначение
пружинной шайбы аналогично приведенному выше.

Шплинты представляют собой отрезок изогнутой проволоки

полукругового  сечения,  пропускаемый  сквозь  радиальное  отверстие
гайки, болта, вала и т. д. Он имеет кольцевую головку в виде петли и
два  конца  разной  длины.  Шплинты  по  ГОСТ 397 – 79  предназначены
для  фиксирования  болта  или  вала  относительно  прорезных  и
корончатых  гаек  (рис. 3.8, а).  После  установки  шплинта  его  концы
разводят (рис. 3.8, б).

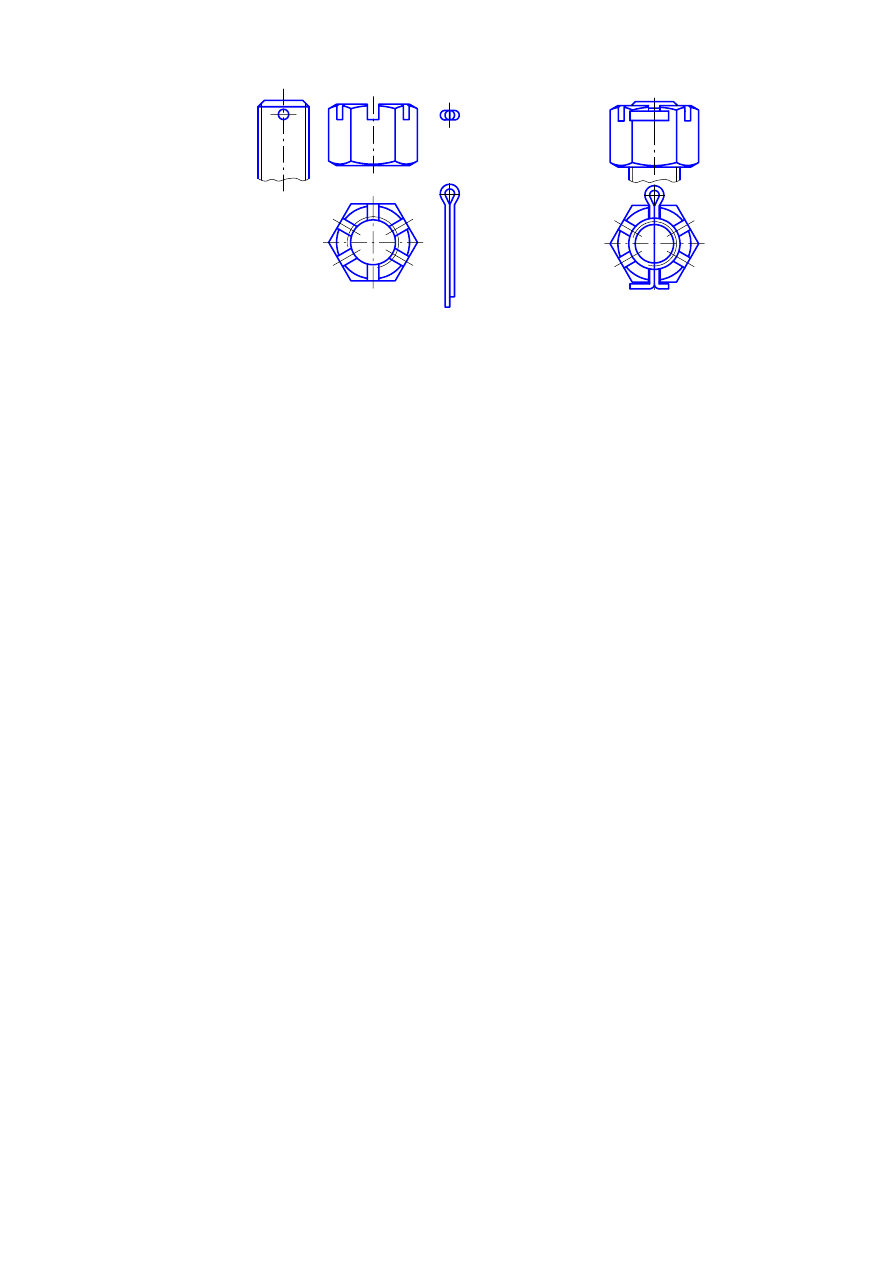

Рис. 3.8. Соединение со шплинтом: а – составляющие соединения;

б – соединение в сборе

В условное обозначение шплинта без покрытия входит,

наименование, условный диаметр и длина. Пример условного
обозначения шплинта с условным диаметром 5 мм, длиной 30 мм, из
низкоуглеродистой стали без покрытия:

Шплинт 5х30 ГОСТ 397–79.

3.4. Конструктивное изображение болтового, винтового и
шпилечного соединений

Формулировка задания, необходимые исходные и справочные

данные для конструктивного изображению болтового, винтового и
шпилечного соединений представлены на рис. 3.10.

Для завершения сборочного чертежа целесообразно обратиться

к конструкторской библиотеке, входящей в систему КОМПАС.
Структура этой библиотеки раскрыта на рис.3.9.

Й Г

Ы О

Рис. 3.9. Конфигурация конструкторской библиотеки
