Штриховку в разрезах и сечениях проводят по линиям наружного

диаметра резьбы для наружной резьбы и до линии внутреннего
диаметра резьбы для внутренней резьбы, т. е. в обоих случаях до
сплошной основной линии ( рис. 3.2, б).

Резьбы классифицируют по нескольким признакам. Например,

по эксплуатационному назначению они подразделяются на крепежные
(метрические); крепежно-уплотнительные (трубная, коническая);
ходовые (трапецеидальная, упорная); специальные и др.

а б

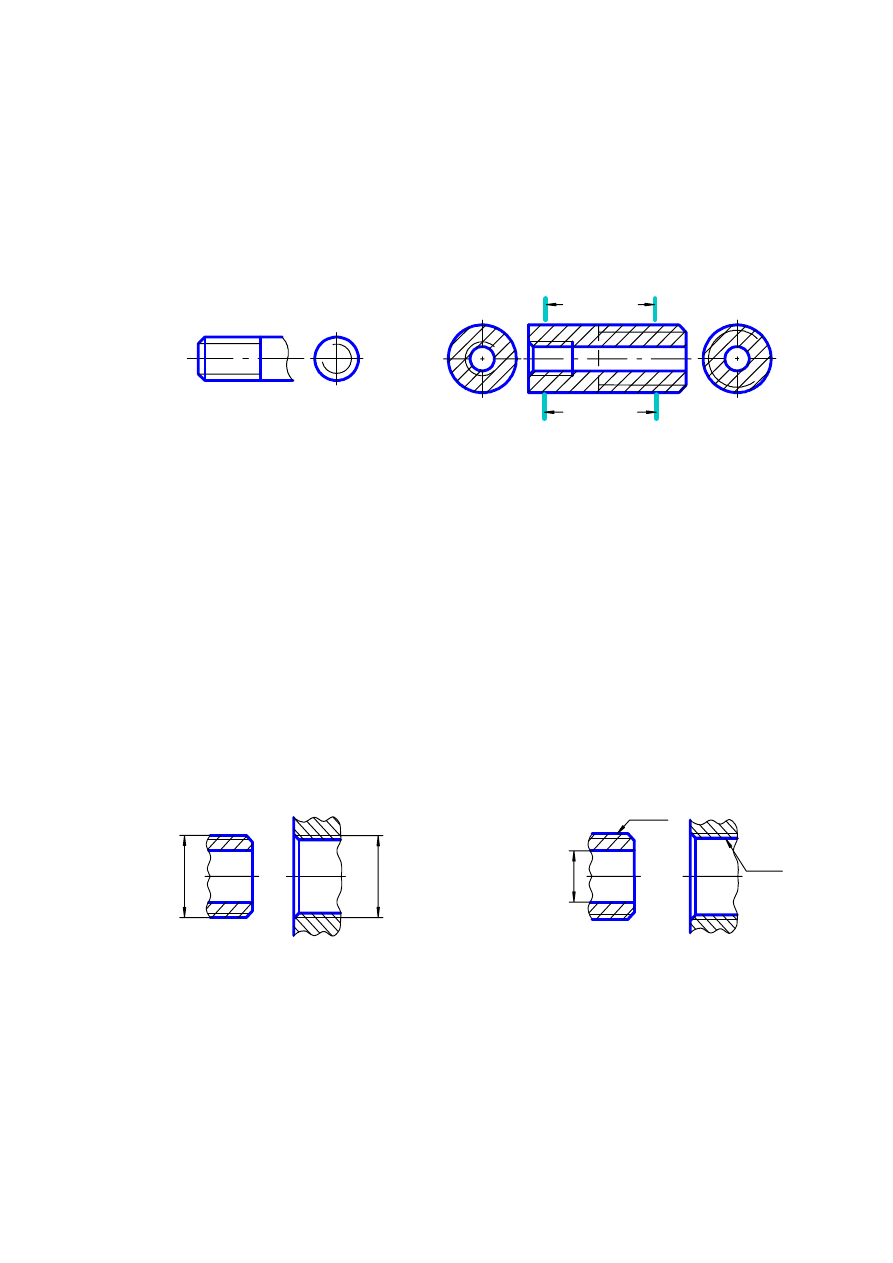

Рис. 3.2. Граница резьбы: а – на виде; б – на разрезе

Наиболее распространена метрическая резьба, которая

образуется при винтовом движении равностороннего треугольника
(теоретический профиль). При этом вершины теоретического профиля
срезаны, а впадины скруглены.

Диаметры и шаги метрической цилиндрической резьбы общего

назначения в диапазоне от 0,25 до 600 мм устанавливает ГОСТ 8724 –
81 (см. приложение 3), основные параметры резьбы – ГОСТ 24705 –
81.

В обозначение метрической цилиндрической резьбы входят

буква М, номинальный диаметр и шаг резьбы, причем крупный шаг
резьбы не указывают (рис. 3.3).

1 6

1 0

Рис

3.3. Примеры обозначения Рис. 3.4. Примеры обозначения

метрической резьбы трубной цилиндрической резьбы

Размеры трубной цилиндрической резьбы устанавливает

ГОСТ 6557 – 81  (см.  прил. 4). Размер  трубной  резьбы  в  отличие  от
метрической  задается  по  внутреннему  диаметру  трубы  (диаметр 10
мм  на  рис.3.4).  Размер  наружного  диаметра  трубной  резьбы  больше
диаметра  условного  прохода  на  две  толщины  стенки  трубы.

Например, трубная резьба в 3/8 дюйма имеет наружный диаметр
16,663 мм (а не 10,08 мм).

Условное

обозначение

трубной

цилиндрической

резьбы

включает букву G, размер резьбы и класса точности среднего
диаметра (рис. 3.4).

На учебных чертежах класс точности допускается не указывать.

3.2. Изображение резьбовых соединений

Резьбовые соединения можно разделить на две группы:
1)

соединения,

осуществляемые

непосредственным

свинчиванием соединяемых деталей, без применения специальных
соединительных частей;

2) соединения, осуществляемые с помощью специальных

соединительных (крепёжных) деталей, таких как болты, винты,
шпильки и пр.

Изображения резьбовых соединений деталей выполняют по

ГОСТ 2.311 – 68 согласно рис. 3.5, т. е. в месте соединения резьбу
показывают как на стержне, а в отверстии изображают только ту часть
резьбы, которая не закрыта резьбой стержня.

Резьбовые соединения изображают на сборочных чертежах,

которые согласно ГОСТ 2.109 – 73, следует выполнять, как правило, с
упрощениями.

На сборочных чертежах допускают не показывать:
а) фаски, скругления, проточки, углубления и другие мелкие

элементы;

б) зазоры между стержнем и отверстием.

Рис. 3.5. Примеры изображения резьбовых соединений

Такие детали, как болты, винты, шпильки, не пустотелые валы и т.

п. при продольном разрезе показывают нерассеченными. Как правило,
нерассеченными на сборочных чертежах показывают также гайки и
шайбы.

3.3. Выбор параметров и обозначения резьбовых стандартных
изделий

К соединениям резьбовыми стандартными изделиями относят

соединение деталей при помощи болтов, шпилек, винтов, накидных
гаек и пр.

Болты, винты, шпильки и гайки выпускаются грубой точности

(класс  С),  нормальной  точности  (класс  В)  и  повышенной  точности
(класс  А)  без  покрытий  или  с  покрытиями.  Указанные  изделия
изготавливают  в  нескольких  исполнениях,  характеризующихся
присутствием  тех  или  иных  конструктивных  элементов.  Класс  В  и
исполнение 1 в  обозначениях  болтов,  винтов  шпилек  и  гаек  не
указывают.

В курсе “Инженерной и компьютерной графики” при заполнении

спецификаций допускается приводить сокращенные обозначения
стандартных изделий, характеризующие только форму и размеры
изделий

Размеры сквозных отверстий под болты, винты, шпильки с

диаметрами стержней от 1 до 160 мм, применяемых для соединений с
зазорами, устанавливает ГОСТ 11284 – 75. В прил. 5 частично
представлены сведения из указанного ГОСТа.

Болтовое соединение (рис. 3.6) включает болт, гайку, шайбу и

скрепляемые детали, в которых просверлены отверстия с
диаметрами, указанными в приложении 5.

При изображении болтового соединения на чертеже болт, гайку

и  шайбу  часто  вычерчивают  не  по  их  действительным  размерам,
которые даны в соответствующих стандартах, а по относительным – в
зависимости  от  наружного  диаметра  резьбы  (рис. 3.6). Длину  l  болта
определяют,  как  сумму  толщины  скрепляемых  деталей,  толщины
шайбы,  высоты  гайки  и  размера  части  болта,  выходящей  за  гайку
(примерно

на

два-три

витка

резьбы).

После

вычисления

перечисленных длин длина болта округляется до ближайшего
значения по стандарту.

Длину l

нарезанной части болта принимают равной 1,5d, если

навинчивается гайка, и округляют до ближайшего значения по
стандарту. Если болт ввинчивается в деталь (используется как винт), то
l

выбирают так же, как для шпильки (рис. 3.6), но с увеличением на

0,5d (чтобы конец резьбы был выше разъёма деталей), а затем
округляют до ближайшего значения по стандарту.

При изображении болтового соединения в разрезе болт, гайку и

шайбу показывают нерассеченными. Все необходимые данные болта,
гайки и шайбы помещают в спецификации.

Пример условного обозначения болта с шестигранной головкой,

диаметром резьбы 12 мм, длиной 60 мм в исполнении 1 с крупным
шагом резьбы и размерами по ГОСТ 7798 – 70:

Болт М12

×60 ГОСТ 7798–70.

Шпилечное соединение (рис. 3.6) включает шпильку, гайку, шайбу

и скрепляемые детали. Нижняя скрепляемая деталь имеет глухое
резьбовое отверстие, в которое ввинчивается резьбовой конец

шпильки длиной l

, а другая скрепляемая деталь имеет гладкое

отверстие для прохода шпильки с диаметром, указанным в прил. 5.

Рис. 3.6. Данные по выбору длины винта, болта, шпильки

Глубину гнезда на учебных чертежах делают на 0,5d больше

длины  l.  Неупрощенное    изображение  гнезда  требует  выбора  по
ГОСТ 10549 – 80  размеров  сбега  х,  недореза  a  для  внутренней
метрической  резьбы  и  высоты  фаски  z.  В  приложении 2 частично
представлены сведения из указанного ГОСТа.

Длина l

ввинчиваемого конца в длину шпильки не включается и

зависит  от  материала  детали,  в  которую  ввинчивается  резьбовой
конец.  Эта  длина  связана  определенными  соотношениями  с
диаметром  d  шпильки.  В  таблице  указаны  номера  стандартов  для
шпилек нормальной точности с различными длинами l

Номер ГОСТа

22032–76 22034–76 22036–76 22038–76 22040–76

Длина
ввинчиваемого
конца

1d 1,25d 1,6d

Длина гладкой части стержня шпильки должна быть не менее

0,5d. Длина l шпильки определяется аналогично длине болта.

Пример условного обозначения шпильки с диаметром резьбы 8

мм, крупным шагом резьбы, длиной шпильки 60 мм и размерами по
ГОСТ 22038 – 76:
