Выполнение сборочных чертежей основе Компас-3D - часть 8



33

Параметры  панели  свойств  в  поле  Ориентация  главного  вида
задайте  Спереди.  На  Панели  свойств  нажмите  кнопку  Линии  и
включите режим показа невидимых линий. Расположите фантом  вида
в поле чертежа.

С

о

в

п

а

д

е

н

и

е

С

о

о

с

н

о

с

т

ь

2.

5. Сопряжение компонентов армированного изделия

Редактирование  изображения  необходимо  начать  с  разрушения

вида. Далее необходимо удалить лишние линии, нанести штриховку и
условное изображение рифления, провести осевую линию.

Оформление чертежа (рис. 2.6) включает нанесение размеров и

номеров  позиций,  выполнение  спецификации.  На  заключительном
этапе  оформляются  технические  требования  и  заполняются  графы
основной надписи.

Для  определения  массы  армированного  изделия  выделите  в

Дереве

построения

имя

Фенопласт.

Выполните

команды

Редактор/Редактировать  компонент/На  месте.  В  меню  Операции
нажмите  кнопку  Вычесть  компоненты.  Выберите  Винт,  который
необходимо  вычесть  из  компонента  Фенопласт,  указав  его  в  Дереве
построения.  Винт  отобразится  в  Списке  компонентов.  Нажмите
кнопку  Создать.  После  этого  определяем  массу  армированного
изделия. В рассматриваемом примере эта масса равна 0,213 кг. Если
предварительно определить массу Винта – 0.11 кг, то можно указать
то,  что  следует  указать  в  графе  “Кол.”  раздела  “Материалы”
спецификации – 0,103 кг.

2.3. Создание спецификации в ручном режиме

При  оформлении  учебных  документов  достаточно  часто

используют режим ручного заполнения спецификации.

Нажмите  кнопку  Создать  на  панели



  Стандартная.  Появится

диалоговое  окно  Новый  документ.  Укажите  тип  создаваемого
документа  Спецификация.  На  экране  появится  таблица  новой
спецификации.

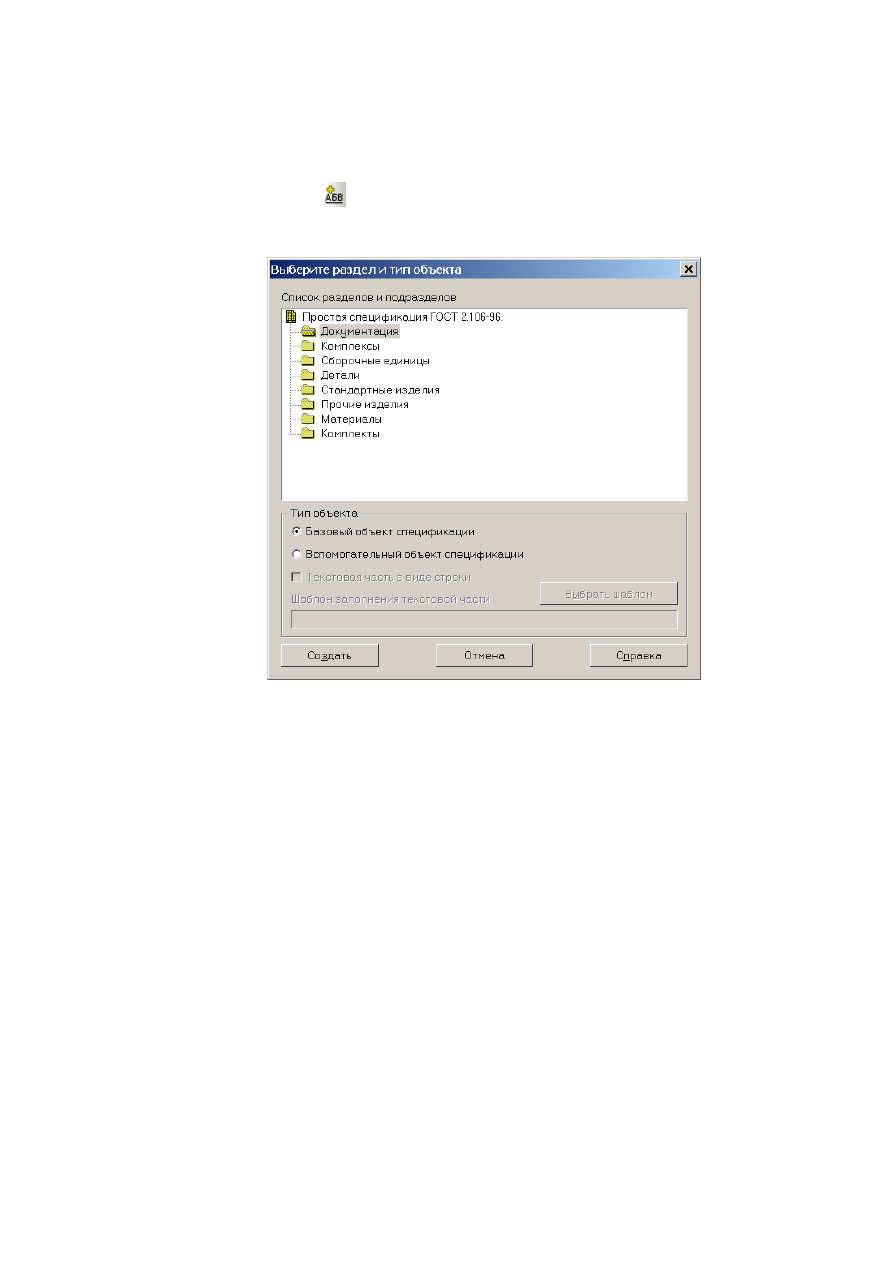

На Инструментальной панели Спецификация выберите команду

Добавить  раздел

.  Из  диалогового  окна  выберите  раздел

Документация.



34

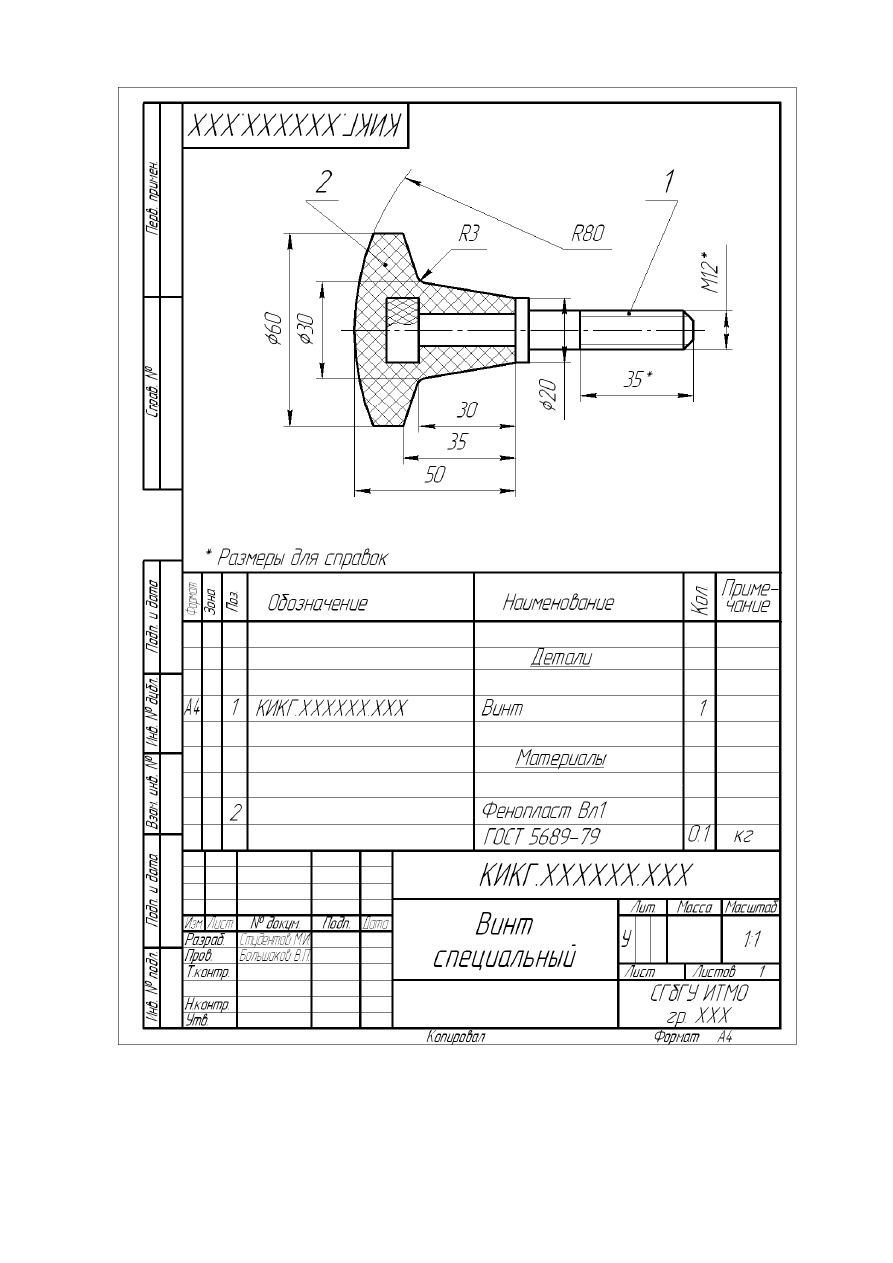

Рис. 2.6. Сборочный чертеж армированного изделия



Нажмите  кнопку  Создать  на  панели  Стандартная.  Появится

диалоговое  окно  Новый  документ.  Укажите  тип  создаваемого



35

документа  Спецификация.  На  экране  появится  таблица  новой
спецификации.

На Инструментальной панели Спецификация выберите команду

Добавить  раздел

.  Из  диалогового  окна  выберите  раздел

Документация.



Заполните  в  появившейся  строке  графы  Формат,  Обозначение,

Наименование.

Снова  выберите  команду  Добавить  раздел.  Из  диалогового

окна выберите раздел Детали.

Заполните  для  каждой  детали  необходимые  графы.  В

наименованиях,  состоящих  из  нескольких  слов,  на  первом  месте
помещают имя существительное, например, Винт специальный.

Аналогичным  образом  создайте  последующие,  необходимые

разделы.

Для  того,  чтобы  увидеть  основную  надпись  спецификации,

нажмите  кнопку  Разметка  страниц  на  панели  Вид.  Заполните
основную  надпись  спецификации.  Закройте  документ  (рис. 2.7) с
сохранением данных.



36

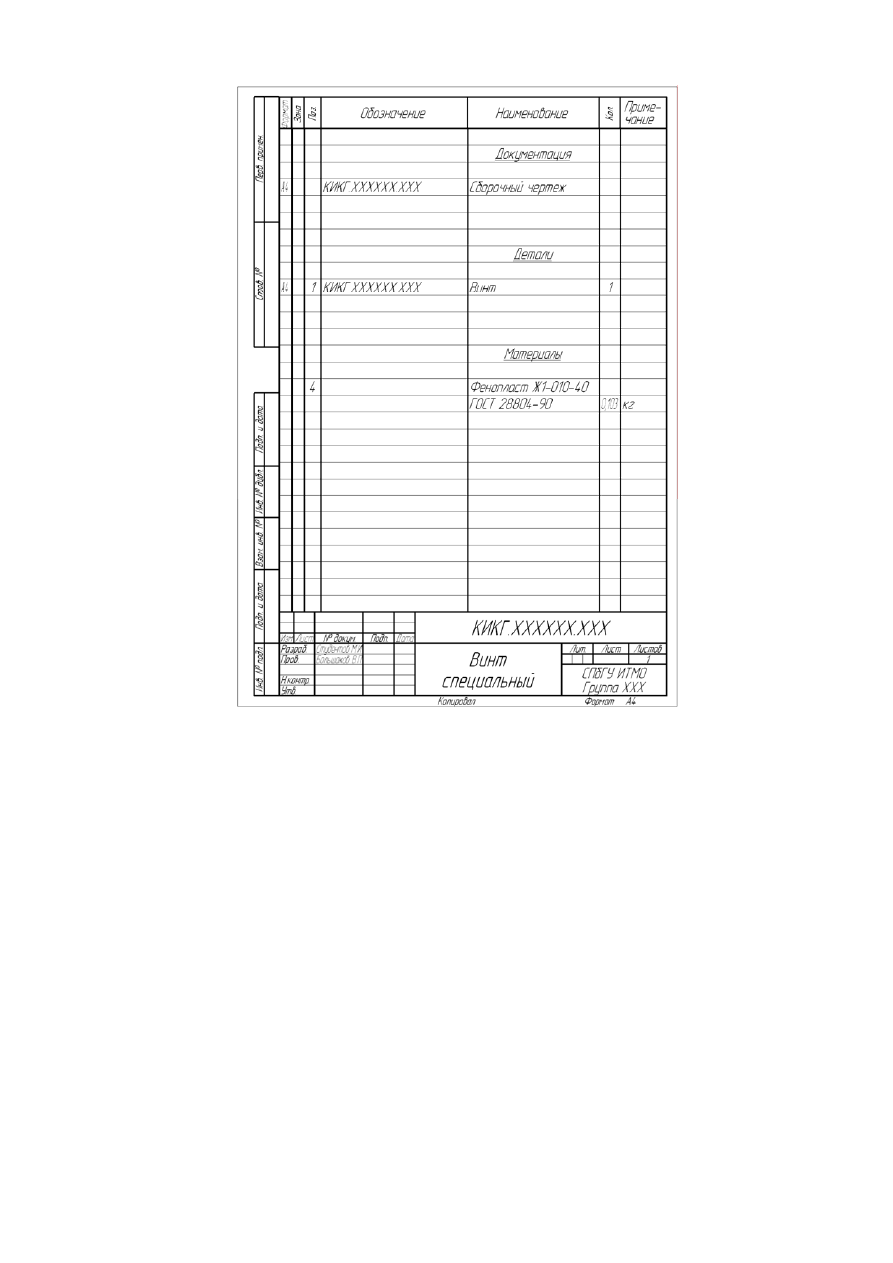

Рис. 2.7. Спецификация армированного изделия



2.4. Создание спецификации в полуавтоматическом режиме



Для  создания  спецификации  сборки  в  полуавтоматическом

режиме  необходимо  по  мере  разработки  моделей  составных  частей
изделия

дополнять

эти

модели

внутренними

объектами

спецификации. Возможность создавать в компонентах сборки объекты
спецификации  позволяет  накапливать  данные  о  составе  изделия.
Система  КОМПАС  выполняет  автоматический  обмен  этими  данными
между  документами,  поэтому  ускоряется  создание  документа –
спецификации,  к  которой  подключается  сборочный  чертеж  изделия.
Рассмотрим этапы полуавтоматического создания спецификации, для
примера, показанного на рис. 2.7.
