2.4.1. Создание объектов спецификации при моделировании
составляющих сборки

Откройте  файл  детали  Винт.  Щелкните  правой  кнопкой  мыши.

Появится  контекстное  меню.  Выберите  в  нем  пункт  Свойства.
Появится

панель

Свойства.

Введите

обозначение

детали

КИКГ.ХХХХХХ.ХХХ,  ее  наименование  Винт  и  материал  из  которого
она  изготовлена:  латунь  Л63  ГОСТ 15527-2004.  Закройте  диалог
определения  свойств  детали.  Убедитесь  в  том,  что  вершина  Дерева
модели  текущая  (выделена  цветом).  Если  это  не  так,  сделайте  ее
текущей.

Для  создания  объекта  спецификации  щелкните  в  главном  меню

по  пункту  Спецификация  и  выполните  команду  Добавить  объект.
Укажите  раздел  Детали,  к  которому  принадлежит  Винт.  Нажмите
кнопку  Создать.  Поля  Обозначение  и  Наименование  диалогового
окна  Объект  спецификации  будут  заполнены  автоматически.
Нажмите  кнопку  ОК.  Объект  спецификации  будет  сохранен  в  файле
модели детали. Закройте окно детали Винт с сохранением внесенных
изменений.

Откройте  файл  компонента  Фенопласт.  Щелкните  правой

кнопкой  мыши.  Появится  контекстное  меню.  Выберите  в  нем  пункт
Свойства.  Появится  панель  Свойства.  Обозначение  не  вводится.  В
окне  Наименование  укажите  материал  из  которого  изготовлен
компонент:  Фенопласт  Ж1-010-40  ГОСТ 28804-90.  Закройте  диалог
определения  свойств  детали.  Убедитесь  в  том,  что  вершина  Дерева
модели  текущая  (выделена  цветом).  Если  это  не  так,  сделайте  ее
текущей.

Для  создания  объекта  спецификации  щелкните  в  главном  меню

по  пункту  Спецификация  и  выполните  команду  Добавить  объект.
Укажите  раздел  Материалы,  к  которому  принадлежит  компонент.
Нажмите  кнопку  Создать.  Поля  Обозначение  и  Наименование
диалогового  окна  Объект  спецификации  будут  заполнены
автоматически.  Нажмите  кнопку  ОК.  Объект  спецификации  будет
сохранен  в  файле  модели  детали.  Закройте  окно  компонента
Фенопласт с сохранением внесенных изменений.



2.4.2. Подготовка сборочного чертежа к созданию
спецификации

Подготовка

ассоциативного

сборочного

чертежа

к

полуавтоматическому  созданию  спецификации  проводится  перед
окончательным оформлением чертежа в несколько этапов.

Простановка  позиционных  линий-выносок  осуществляется  при

включенном в чертеже режиме параметризации.

Просмотр

объектов

спецификации

в

чертеже

требует

выполнения  команд  Спецификация/Редактировать  объекты,  после



38

чего  на  экране  откроется  окно  подчиненного  режима  спецификации.
При необходимости сделайте редактирование в этом окне. Например,
разделе Материалы укажите марку и количество.

Просмотр  состава  объектов  спецификации  (рис. 2. 8).удобно

осуществлять,  когда  на  экране  одновременно  видны  окна
подчиненного  режима  спецификации  и  сборочного  чертежа.
Выполните команду Окно / Мозаика вертикально.






Рис. 2. 8. Просмотр состава объектов спецификации

Сделайте  текущим  окно  подчиненного  режима.  Для  этого

щелкните  мышью  на  его  заголовке.  Нажмите  кнопку  Уменьшить
масштаб  на  панели  Вид.  Сделайте  текущим  окно  сборочного
чертежа.  Нажмите  кнопку  Показать  все  на  панели  Вид.  Щелкните
мышью на объекте Винт в окне подчиненного режима. Объект станет
текущим  и  будет  выделен  цветом.  Нажмите  кнопку  Показать  состав
объекта  на  инструментальной  панели  Спецификация.  На  чертеже
будет подсвечена деталь Винт.

Просмотрите  состав  компонента  Фенопласт,  сделав  его

текущим в окне подчиненного режима.





39

2.4.3. Создание файла спецификации

Нажмите  кнопку  Создать  на  панели    Стандартная.  Появится

диалоговое  окно  Новый  документ.  Укажите  тип  создаваемого
документа  Спецификация.  На  экране  появится  таблица  новой
спецификации.

Подключение сборочного чертежа. Нажмите кнопку Управление

сборкой  на  инструментальной  панели  Спецификация.  В  окне
управление  сборкой  нажмите  кнопку  Подключить  документ.  В
диалоге  открытия  файлов  укажите  файл  сборочного  чертежа
КИКГ.ХХХХХ  и  нажмите  кнопку  Открыть.  Подключенный  документ
отобразится  в  списке  окна  Управление  сборкой.  Нажмите  кнопку
Выход.

Передача  данных.  После  подключения  сборочного  чертежа

происходит  передача  данных  в  спецификации.  В  ней  появятся  два
объекта спецификации.

Для  того,  чтобы  просмотреть  основную  надпись  спецификации,

нажмите кнопку Разметка страниц на панели Вид.

Для  открытия  основной  надписи  выполните  двойной  щелчок  в

любой  ее  части.  Заполните  остальные  ячейки.  Закройте  основную
надпись с сохранением данных. Нажмите кнопку Нормальный режим
на панели Вид.

Создание  раздела  Документация.  Сделайте  текущим  окно

спецификации.  Выполните  команду  Вставка  /  Раздел.  В  списке
разделов  укажите  раздел  Документация  и  нажмите  кнопку  Создать.
В спецификации появится выбранный раздел и новый (пустой) объект
спецификации в режиме редактирования его текстовой части.

Откройте  закладку  Документы  на  Панели  свойств.  Нажмите

кнопку  Добавить  документ.  В  диалоге  открытия  файлов  укажите
чертеж  КИКГ.ХХХХХХ.ХХХСБ  и  нажмите  кнопку  Открыть.  В  ответ  на
запрос  системы  относительно  копирования  данных  из  основной
надписи  чертежа  нажмите  кнопку  Да.  После  того,  как  строка  нового
объекта  будет  заполнена  данными  из  основной  надписи  сборочного
чертежа  нажмите  кнопку  Создать  объект.  Закройте  документ  с
сохранением данных.

3. ИЗОБРАЖЕНИЕ И МОДЕЛИРОВАНИЕ СБОРОК С

РЕЗЬБОВЫМИ СТАНДАРТНЫМИ ИЗДЕЛИЯМИ



3.1. Изображение резьбы



Резьба – поверхность,  образованная  при  винтовом  движении

плоского  контура  по  цилиндрической  или  конической  поверхности.
Основные  термины  и  определения  для  резьб  установлены
ГОСТ 11708 - 82.



40

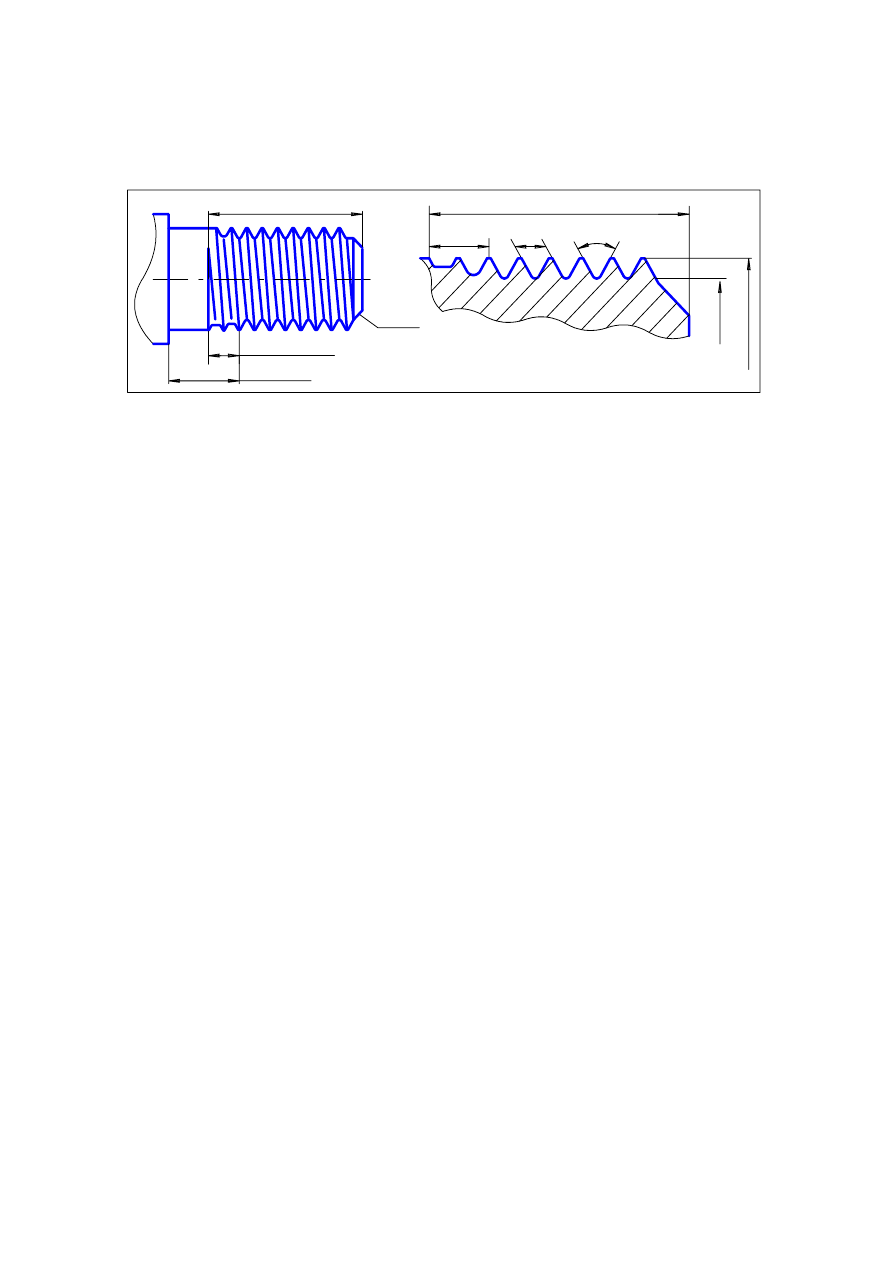

На  рис. 3.1 изображены  конструктивные  элементы    наружной

цилиндрической  резьбы  и  указаны  ее  основные  параметры:  длина  l,
сбег x, недорез a и шаг P, наружный d и внутренний d1 диаметры, угол
α профиля

.

a

P

х

l

d



1



d



Д

л

и

н

а

р

е

з

ь

б

ы

Ф

а

с

к

а

С

б

е

г

р

е

з

ь

б

ы

a

Н

е

д

о

р

е

з

x



Рис. 3.1. Конструктивные элементы и параметры цилиндрической резьбы

ГОСТ 10549 – 80 устанавливает  размеры  сбега  резьбы  (при

отсутствии проточки), размеры недореза,  формы и размеры проточек
для  выхода  резьбонарезающего  инструмента,  размеры  фасок  (см.
приложение 2). Перечисленные  конструктивные  элементы  имеют
следующие определения.

Сбег резьбы – участок резьбы неполного профиля, получаемый

по технологическим причинам в зоне перехода резьбы к гладкой части
детали.

Недорез – участок  изделия,  включающий  сбег  и  недовод;  под

недоводом  понимается  ненарезанная  часть  детали  между  концом
сбега и опорной поверхностью детали.

Фаска – срезанная  в  виде  усеченного  конуса  кромка

цилиндрического  стержня  или  отверстия.  Фаска  обеспечивает
удобство  сопряжения  деталей,  так  как  способствует  ликвидации
острой режущей кромки, получающейся по технологическим причинам
на торцах деталей.

Проточка  резьбовая – кольцевой  желобок  на  стрежне  или

кольцевая  выточка  в  отверстии,  выполняемая  с  целью  получения
одинакового профиля резьбы на всем нарезанном участке без сбега.

На  чертежах  все  виды  резьбы  изображаются  одинаково  по

ГОСТ 2.311 –- 68.

Сплошную  тонкую  линию  при  изображении  резьбы  наносят  на

расстоянии не менее 0,8 мм от основной линии и не более величины
шага резьбы.

Линию, определяющую границу резьбы, наносят на стержне и в

отверстии  с  резьбой  в  конце  полного  профиля  резьбы  (до  начала
сбега).  Границу  резьбы  проводят  до  линии  наружного  диаметра
резьбы  и  изображают  сплошной  основной  или  штриховой  линией,
если граница резьбы изображена как невидимая (рис. 3.2).
