ПРИНЦИПЫ УЛЬТРАЗВУКОВОЙ ДИАГНОСТИКИ ПОРАЖЕНИЙ СОСУДИСТОЙ СИСТЕМЫ

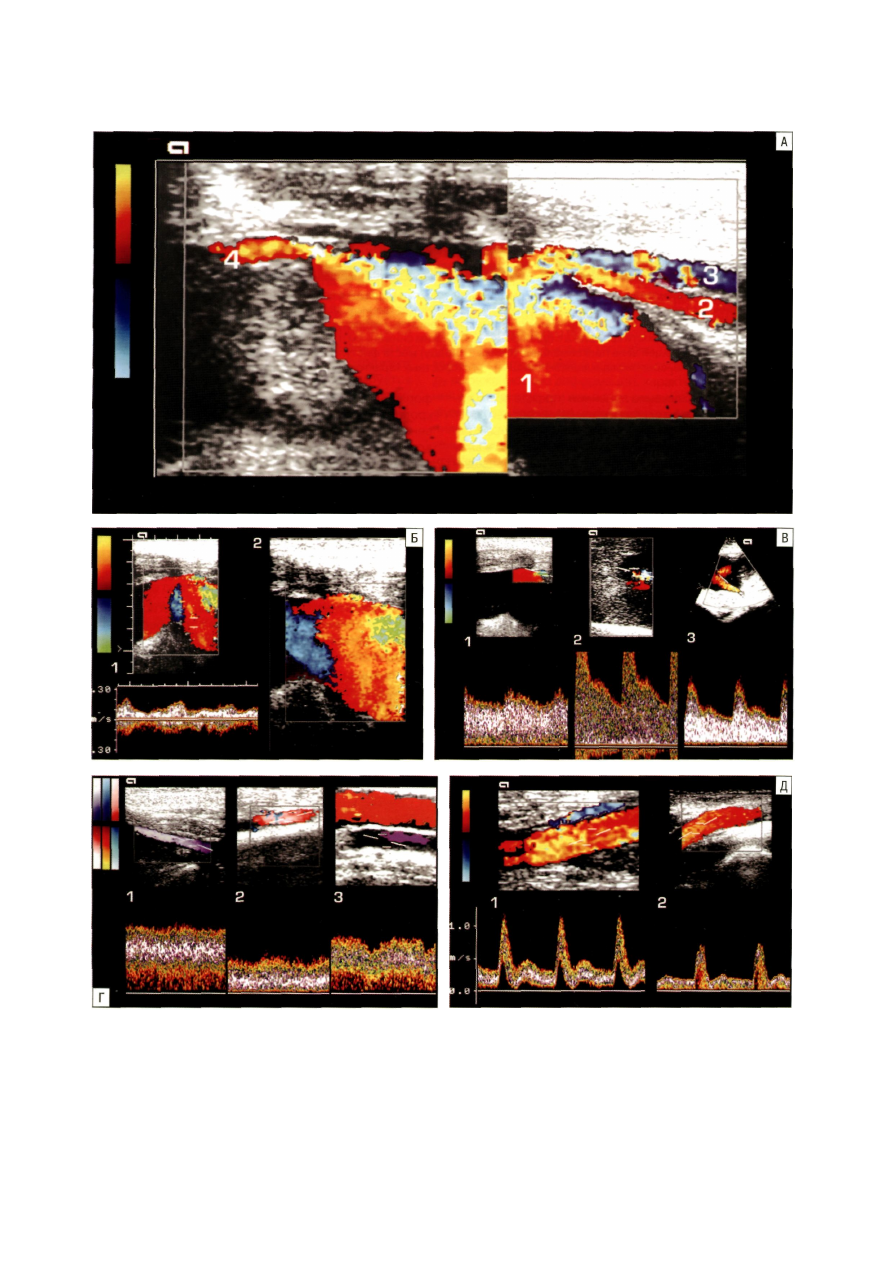

Рис. 6.34. Травматическая диссекция малоберцовых сосудов с формированием псевдоаневризмы и массивным артерио-
венозным шунтированием.

А. Псевдоаневризма и поврежденные сосуды (компьютерное сопоставление последовательных эхографических срезов).

1 - псевдоаневризма (место шунтирования);  2 , 4 - поврежденная артерия; 3 - поврежденная вена.

Б. Псевдоаневризма (2) и спектр кровотока (1) в ее просвете. В. Спектры кровотока в артериях, участвующих в шунтирова-
нии (1, 2, 3)-резкое повышение скорости и снижение периферического сопротивления. Г. Спектры псевдоартериального
(высокоскоростного пульсирующего) кровотока в непосредственно дренирующей вене (1), подколенной вене (2), общей
бедренной вене (3). Д. Спектры кровотока в крупных артериальных стволах на стороне шунтирования.

1 - в бедренной артерии; 2 - в подколенной артерии.

240

шунта, а также диаметр приводящего сосуда (сосу-

да-«питателя») и дренирующего сосуда. В дрениру-

ющей вене проксимальнее зоны фистулы изменения
кровотока отсутствуют, дистальнее зоны шунтирова-
ния линейная и объемная скорость кровотока повы-
шена, появляется псевдоартериальная пульсация
венозного кровотока - так называемая артериализа-
ция его. При локации кровотока в дистальном отде-

ле шунтирующей вены (или системы вен) признаки
артериализации венозного кровотока могут отсут-
ствовать ввиду затухания пульсовых колебаний. Ти-

пичным примером такой динамики показателей ве-
нозного кровотока является дренирование артерио-
венозной мальформации головного мозга в систему
синусов через мостиковые вены. В этой ситуации
может не наблюдаться псевдоартериальной пульса-
ции венозного кровотока во внутренней яремной
вене на стороне поражения.

При исследовании показателей артериальной

сосудистой реактивности в ответ на вазодилататор-
ные функциональные нагрузочные тесты отмечается
развитие парадоксальных и отрицательных реакций
с преимущественным нарушением выраженности от-
ветов на метаболическую нагрузку.

Приниципы диагностики артериовенозных

фистул

В-режим: в ряде случаев визуализация патоло-

гических «перемычек» между артериальными и веноз-
ными стволами, расширение просвета артерии про-
ксимальнее зоны фистулы, расширение просвета
вены дистальнее зоны фистулы с повышением эхоген-
ности ее стенок;

В+Ц-режим: визуализация патологического рас-

пределения цветовой картограммы потока в облас-

ти шунтирования (рис. 6.32, А);

В+Ц+С-режим: характерные изменения кровото-

ка в питающей артерии, области шунтирования, дре-
нирующей вене, патологические изменения показате-

лей артериальной сосудистой реактивности, иногда из-

менения центральной (кардиальной) гемодинамики в
виде увеличения параметров минутного объема, сер-

дечного индекса, ударного выброса, частоты сердеч-

ных сокращений (рис. 6.32 , Б, В).

Приниципы диагностики артериовенозных

мальформаций

В-режим: в ряде случаев визуализация объем-

ного образования низкой эхогенности с четкими кон-

турами (кроме транскраниального дуплексного ска-

нирования), расширение просвета артерии прокси-
мальнее зоны шунтирования, расширение просвета
вены дистальнее зоны шунтирования с повышением

эхогенности ее стенок;

В+Ц-режим: визуализация патологического рас-

пределения цветовой картограммы потока в облас-

ти шунтирования (рис. 6.33, А);

В+Ц+С-режим: характерные изменения крово-

тока в питающей артерии, области шунтирования,
дренирующей вене, патологические изменения по-

казателей артериальной сосудистой реактивности,
иногда изменения центральной (кардиальной) гемо-

динамики в виде увеличения параметров минутного

объема, сердечного индекса, ударного выброса, ча-
стоты сердечных сокращений (рис. 6.33, Б, В).

В некоторых случаях артериовенозное шунтиро-

вание может возникать как следствие травматичес-
кой диссекции артерий и вен, чаще конечностей (рис.
6.34), при этом гемодинамические расстройства не
отличатся от описанных выше.

При проведении гемодиализа создается искус-

ственная артериовенозная фистула - обычно между
локтевой (лучевой) артерией и веной в их дисталь-
ном отделе с развитием типичных для артериовеноз-
ного шунтирования изменений в соединенных сосу-

дах (рис. 6.35).

Артериальные аневризмы

Артериальные аневризмы, различаясь проис-

хождением и локализацией, имеют сходные визуаль-

ные и гемодинамические критерии диагностики [90,
96-103]. Диагностический алгоритм при артери-
альных аневризмах предполагает их визуализацию

Рис. 6.35. Искусственная артериовенозная фистула между локтевой артерией и веной у пациента, находящегося на гемо-

диализе.
А. Область шунтирования, питающая артерия и дренирующая вена при исследовании в цветовом допплеровском режиме.

Б. Повышение скоростных показателей кровотока и снижение индексов периферического сопротивления в артерии-«пи-

тателе», «артериализация» венозного кровотока в дренирующей вене.

ПРИНЦИПЫ УЛЬТРАЗВУКОВОЙ ДИАГНОСТИКИ ПОРАЖЕНИЙ СОСУДИСТОЙ СИСТЕМЫ

241

ПРИНЦИПЫ УЛЬТРАЗВУКОВОЙ ДИАГНОСТИКИ ПОРАЖЕНИЙ СОСУДИСТОЙ СИСТЕМЫ

в В-режиме, оценку локализации, формы, размеров,
протяженности, состояния просвета аневризмы; ви-

зуализацию изменений цветовой картограммы в про-
свете аневризмы за счет наличия турбулентного по-

Рис. 6.36. Аневризмы артерий.

A. Веретенообразная аневризма инфраренального отдела брюшной аорты с рас-
пространением на общую подвздошную артерию слева, массивные пристеноч-
ные тромботические наложения (продольный и поперечный срезы).

1 - аорта; 2 - общая подвздошная артерия.

Б. Псевдоаневризма левой общей подвздошной артерии.

1 - аорта; 2 - левая общая подвздошная артерия; 3 - правая общая подвздошная

артерия; 4- мешок аневризмы, в просвете - тромботические массы (стрелками
указано направление движения потока через дефект стенки).

B, Г. Веретенообразная аневризма подколенной артерии с пристеночным тромбо-
зом: продольное (В) и поперечное (Г) сечения.

Д. Мешотчатая аневризма супраклиноидного отдела внутренней сонной артерии и

спектр кровотока вблизи ее шейки.

1 - мешок аневризмы; 2 - средняя мозговая артерия; 3 - внутренняя сонная артерия.
Е. Мешотчатая аневризма супраклиноидного отдела внутренней сонной артерии и

спектр кровотока из ее просвета (снижение скорости, деформация огибающей доп-
плеровского спектра, наличие разнонаправленных спектральных составляющих, ото-
бражающих турбулентный характер кровотока). Ж. Псевдоаневризма общей бед-
ренной артерии как осложнение ее катетеризации. Спектр кровотока в ее «шейке».

тока, выявление дефектов заполнения на цветовой

картограмме в проекции внутрипросветных образо-
ваний; оценку изменений кровотока в спектральном

допплеровском режиме.

При веретенообразной форме

аневризмы с диффузным пролонги-

рованным расширением просвета

артерии проксимальнее зоны анев-
ризмы кровоток, как правило, не из-
меняется. В области аневризмы от-

мечаются снижение скоростных ха-
рактеристик кровотока с максималь-
ной степенью изменений в центре

аневризмы, деформация доппле-
ровского спектра с появлением раз-
нонаправленных спектральных со-
ставляющих за счет наличия турбу-
лентного, ротаторного движения по-
тока крови в просвете аневризмы -
симптом «винта». В дистальном от-
деле сосуда степень нарушения па-
раметров кровотока зависит от раз-
мера аневризмы и степени замедле-
ния кровотока (энергетических и
скоростных потерь за счет турбулен-
тности). В артериях с низким пери-
ферическим сопротивлением в ди-
стальном отделе возможно сглажи-
вание допплеровской кривой с
уменьшением выраженности (либо
полным исчезновением) характер-
ных пиков и инцизур. В артериях с
высоким периферическим сопро-
тивлением кровоток дистальнее
зоны аневризмы может приобретать
переходный либо магистральный
измененный характер.

При мешотчатой форме анев-

ризмы существуют два варианта на-
рушений гемодинамики. В случае
наличия локального расширения
просвета сосуда изменения крово-

тока сходны с наблюдаемыми при
аневризмах веретенообразной фор-

мы. В случае, если просвет сосуда
соединяется с полостью аневризмы
посредством тонкой перемычки -
«шейки», изменения кровотока в ар-

терии проксимальнее и дистальнее
зоны аневризмы отсутствуют. В об-
ласти «шейки» кровоток имеет дву-

направленный (систолодиастоли-
ческий) характер, причем систоли-
ческая фаза короткая, поток направ-

лен в полость аневризмы, диастоли-

ческая фаза пролонгированная, по-

ток направлен в просвет сосуда. В

полости аневризмы кровоток низко-
амплитудный, двунаправленный за
счет наличия турбуленции, с мини-
мальными скоростными параметра-
ми в центральной части аневризма-

тического мешка [104].

242

ПРИНЦИПЫ УЛЬТРАЗВУКОВОЙ ДИАГНОСТИКИ ПОРАЖЕНИЙ СОСУДИСТОЙ СИСТЕМЫ

Приниципы диагностики артериальных

аневризм и псевдоаневризм

В-режим: визуализация аневризмы, оценка ее

локализации, формы, размеров, состояния просве-
та сосуда внутри нее;

В+Ц-режим: визуализация патологического рас-

пределения цветовой картограммы потока в просвете
аневризмы, дефект заполнения на цветовой картограм-
ме при наличии внутрипросветных образований;

В+Ц+С-режим: характерные изменения крово-

тока в просвете аневризмы, иногда в дистальном уча-
стке артерии (рис. 6.36).

Венозные аневризмы являются более редкой ди-

агностической ситуацией. В отличие от артериальных
аневризм, при венозных нет четкой границы между нор-
мальной и патологической величиной венозного про-
света из-за ее крайней вариабельности. Обычно о ве-
нозной аневризме говорят при наличии локального
расширения просвета вены со значительным (более
чем в 3 раза) превышением ее нормального диаметра.

Венозные тромбозы

При описании венозных тромбозов обращают

внимание на стадию тромботического процесса - ос-

трую, подострую, хроническую (ста-
дия посттромботической болезни),

которая обычно определяет разли-
чия их визуальных и гемодинамичес-
ких характеристик. Методика иссле-

дования венозной системы при
тромботическом поражении пред-

полагает визуализацию области

тромбоза с определением ее лока-
лизации, протяженности, локализа-

ции верхушки тромба, оценку нали-
чия признаков флотации, степени
нарушения проходимости просвета
сосуда, эхоструктуры тромботичес-
ких масс в В-режиме; оценку состо-
яния гемодинамики в области тром-
боза, проксимальнее зоны тромбо-
за, в коллатералях в цветовом и
спектральном допплеровском режи-
мах [104-109].

Для острой стадии тромбоза

более характерно наличие в про-
свете вены однородных по структу-
ре и эхогенности (анэхогенных, ги-
поэхогенных) тромботических
масс. Для подострой стадии и ста-
дии посттромботической болезни
характерна неоднородность - гете-
рогенность структуры тромботичес-
ких масс [104,105].

Диагностические критерии

тромбоза периферических вен в
острой и подострой стадиях описы-

ваются следующим образом.

Частичный тромбоз

глубоких вен

В-режим: визуализация тром-

ба в просвете вены*, оценка его эхо-

структуры, протяженности, локализации, размеров;
возможно расширение просвета тромбированной
вены; невозможность полной компрессии просвета
вены датчиком. В ряде случаев при больших разме-
рах тромба выявляется расширение просветов кол-
латералей (коммуникантных и поверхностных вен);

В+Ц-режим: визуализация дефекта заполнения

на цветовой картограмме в проекции тромба (рис.
6.37, А, Б), расширение цветовой картограммы ком-
муникантных вен с патологической инверсией цве-

та. При проведении пробы дистальной компрессии

повышение интенсивности цветового прокрашива-
ния в момент компрессии**;

В+Ц+С-режим: выявление спонтанного кровото-

ка с сохранностью дыхательной модуляции во всех
визуализируемых участках вены, усиление спонтан-
ного кровотока при проведении пробы дистальной
компрессии*, инверсия кровотока в коммуникантных
венах, усиление кровотока в поверхностных венах.

Полный тромбоз глубоких вен

В-режим: визуализация тромба в просвете

вены*, оценка его эхоструктуры, протяженности, ло-
кализации, размеров; невозможность полной комп-
рессии просвета вены датчиком, расширение про-
света тромбированной вены (рис. 6.37, В), расшире-

Рис. 6.37. Диагностика тромбозов периферических вен.

А. Частичный тромбоз бедренной вены и полный тромбоз большой подкожной

вены в области сафенофеморального соустья. Б. Флотирующий тромбоз бедрен-
ной вены. В. Обтурирующий тромбоз внутренней яремной вены.

243
