ПРИНЦИПЫ УЛЬТРАЗВУКОВОЙ ДИАГНОСТИКИ ПОРАЖЕНИЙ СОСУДИСТОЙ СИСТЕМЫ

В±Ц± спектральный допплеровский режим

(С-режим): неинформативен.

Стеноз более 60%:
В-режим: неинформативен;
В+Ц-режим: в большинстве случаев неинфор-

мативен, может быть снижение интенсивности
распределения цветовых картограмм потоков на
кисти;

В+Ц+С-режим: возможно снижение линейной

скорости кровотока в локтевой и лучевой артериях
(область запястья), с исчезновением в допплеровс-
ком спектре отрицательного компонента в фазу ран-
ней диастолы и конечного диастолического компо-
нента, возможно отсутствие реакции (парадоксаль-
ная реакция) на функциональные нагрузочные про-
бы вазодилататорной направленности, при возмож-

ности исследования субкутанного
кровотока - снижение его амплиту-

ды с признаками коллатерализации

(чаще парциальное).

Окклюзия (субтотальный

стеноз):

В-режим: неинформативен;
В+Ц-режим: в большинстве

случаев неинформативен, может
быть снижение интенсивности рас-

пределения цветовых картограмм
потоков (либо их отсутствие, как
правило, частичное) на кисти;

В+Ц+С-режим: возможно сни-

жение линейной скорости кровото-

ка в локтевой и лучевой артериях
(область запястья), с исчезновени-
ем в допплеровском спектре отри-
цательного компонента в фазу ран-
ней диастолы и конечного диасто-

лического компонента, возможно
отсутствие реакции (парадоксаль-

ная реакция) на функциональные
нагрузочные пробы вазодилататор-
ной направленности, при возмож-
ности оценки субкутанного кровото-
ка - выраженное снижение его ам-
плитуды при наличии признаков
коллатерализации.

Источники коллатеральной

компенсации: тыльная и ладонная

артериальные дуги запястья, глубо-
кая и поверхностная ладонные ар-
териальные дуги.

При сочетанном поражении ар-

терий верхней конечности на не-
скольких уровнях величина дисталь-

ного перфузионного дефицита оп-
ределяется максимальной степенью
окклюзирующего поражения, его
локализацией, количеством воз-
можных источников коллатеральной
компенсации; спектральные харак-

теристики кровотока (его тип) в ди-
стальных отделах конечности зави-

сят от максимальной степени окклю-
зирующего поражения артерий вер-
хней конечности, степени развития
коллатерального кровообращения и
функциональной компенсации.

При гемодинамически значи-

мых поражениях аортоподвздошно-
го сегмента основными источника-
ми коллатеральной компенсации

являются нижняя брыжеечная арте-

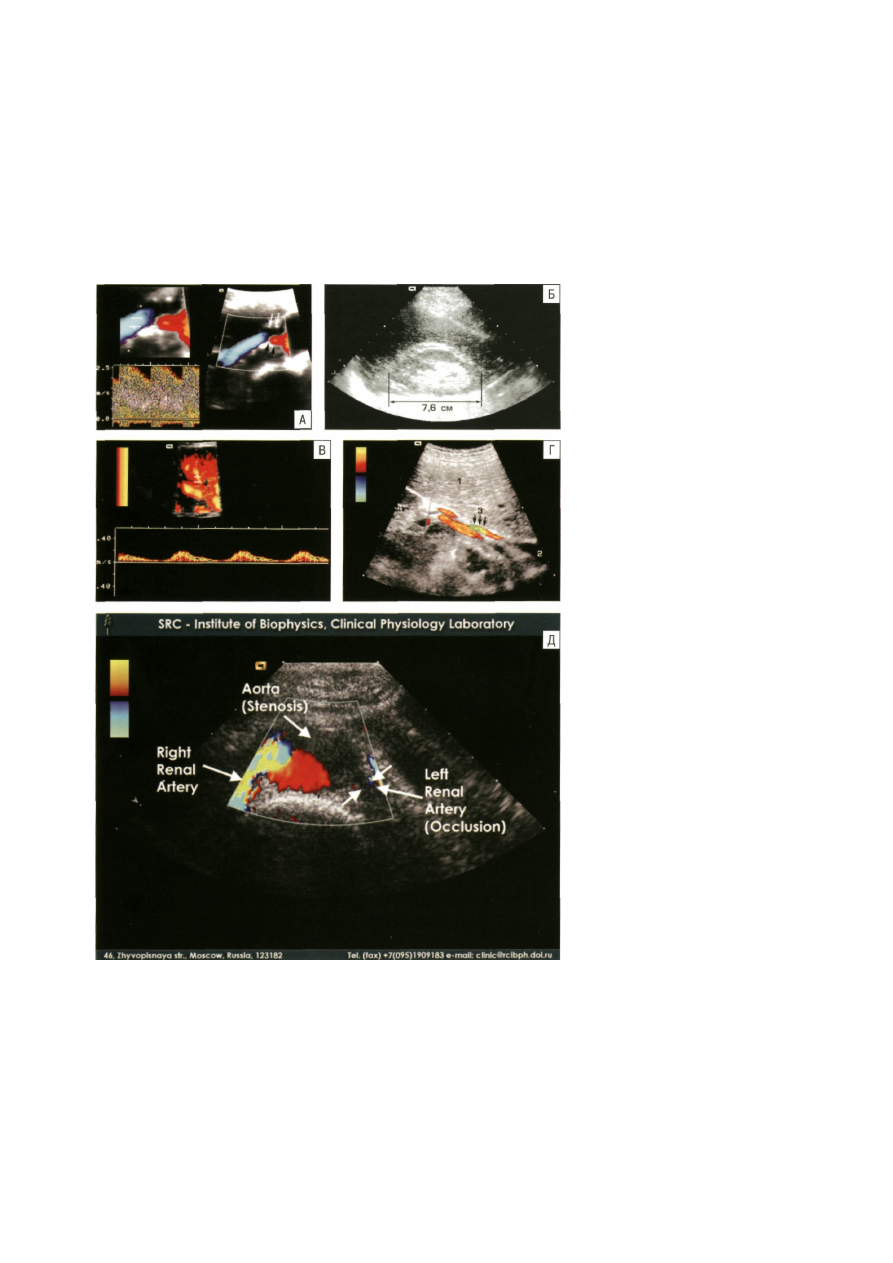

Рис. 6.28. Стеноокклюзирующие поражения почечных артерий.

А. Спектр кровотока на выходе из стеноза, дефект заполнения цветовой карто-

граммы и атеросклеротическая бляшка в устье почечной артерии, редукция про-
света артерии 70-75% по диаметру (место стеноза и атеросклеротическая бляшка

указаны стрелками). Б. Уменьшение длинника почки менее 9 см (7,6 см) при суб-
тотальном стенозе почечной артерии в устье. В. Сниженный коллатерального типа

кровоток в артериях IV сегмента артериального русла почки при стенозе 80% ре-

дукции просвета основного ствола почечной артерии.

Г. Стеноз почечной артерии в средней трети при фибромускулярной гиперпла-
зии (редукция просвета 50-60% по диаметру).

1 - печень; 2 - аорта; 3 - место стеноза (aliasing-эффект вследствие увеличения

скорости в области стеноза); 4 - ворота почки.
Д. Окклюзия левой почечной артерии в устье.

232

рия, внутренняя подвздошная артерия, при пораже-
нии бедренно-подколенного сегмента - глубокая ар-

терия бедра, артериальная сеть коленного сустава.

Принципы ультразвуковой диагностики стеноокклю-

зирующих поражений артерий нижних конечностей
представлены в таблице 6.16.

Изолированное поражение артерий стопы
Стеноз менее 60%:
В-режим: неинформативен;
В+Ц-режим: неинформативен;
В+Ц+С-режим: неинформативен.
Стеноз более 60%:
В-режим: неинформативен;
В+Ц-режим: может быть снижение интенсивно-

сти распределения цветовых картограмм потоков на
стопе;

В+Ц+С-режим: в ряде случаев снижение линей-

ной скорости кровотока с исчезновением в доппле-
ровском спектре отрицательного компонента в фазу
ранней диастолы и конечного диастолического ком-
понента в задней и передней большеберцовой арте-
риях, в ряде случаев отрицательная (парадоксальная)
реакция на функциональные нагрузочные пробы ва-
зодилататорной направленности, при возможности
оценки субкутанного кровотока - снижение его амп-
литуды при наличии признаков коллатерализации.

Окклюзия (субтотальный стеноз):
В-режим: неинформативен;
В+Ц-режим: может быть снижение интенсивности

распределения цветовых картограмм потоков на стопе;

В+Ц+С-режим: в ряде случаев снижение линейной

скорости кровотока с исчезновением в допплеровском

Таблица 6.15. Критерии диагностики стеноокклюзирующих поражений артерий верхних конечностей

Степень
пораже­
ния

Артерия

В-режим

Цветовой допплеровский режим

Спектральный допплеровский режим

Стеноз

менее
50%

ПКА

Визуальная кар­

тина стеноза

Дефект заполнения на цветовой картограмме  Достоверные изменения кровотока отсутствуют

Стеноз

менее
50%

ПЛА

Визуальная кар­
тина стеноза

Дефект заполнения на цветовой картограмме  Достоверные изменения кровотока отсутствуют

Стеноз

менее
50%

ЛА (ЛуА)

Визуальная кар­

тина стеноза*

Дефект заполнения на цветовой картограмме*  Достоверные изменения кровотока отсутствуют

Стеноз
более
50%

ПКА

Визуальная кар­

тина стеноза

Дефект заполнения на цветовой картограмме,
изменение цветовой картограммы в области
турбулентного потока**

Локальный гемодинамический сдвиг, переходный
или магистральный измененный тип кровотока
дистальнее зоны стеноза, его амплитудные харак­
теристики зависят от активности коллатеральной
компенсации,наличие (латентного) переходного
синдрома подключично-позвоночного обкрады­

вания при локализации стеноза в устье ПКА

Стеноз
более
50%

ПЛА

Визуальная кар­

тина стеноза

Дефект заполнения на цветовой картограмме,

изменение цветовой картограммы в области

турбулентного потока**

Локальный гемодинамический сдвиг, переходный

или магистральный измененный тип кровотока

дистальнее зоны стеноза, его амплитудные харак­
теристики зависят от активности коллатеральной

компенсации

Стеноз
более
50%

ЛА (ЛуА)

Визуальная кар­

тина стеноза*

Дефект заполнения на цветовой картограмме,

изменение цветовой картограммы в области

турбулентного потока**

Локальный гемодинамический сдвиг, переходный

или магистральный измененный тип кровотока

дистальнее зоны стеноза, его амплитудные харак­
теристики зависят от активности коллатеральной

компенсации

Окклю­
зия

ПКА

Визуальная кар­

тина окклюзии

Обрыв цветовой картограммы перед зоной ок­

клюзии, появление цветового заполнения с

уровня начала коллатеральной компенсации

Отсутствие кровотока дистальнее зоны окклюзии, по­
явление коллатерального кровотока с уровня начала
коллатеральной компенсации, постоянный синдром
подключично-позвоночного обкрадывания при лока­
лизации окклюзии в устье подключичной артерии

Окклю­
зия

ПЛА

Визуальная кар­
тина окклюзии

Обрыв цветовой картограммы перед зоной ок­
клюзии, появление цветового заполнения с
уровня начала коллатеральной компенсации

Отсутствие кровотока дистальнее зоны окклюзии,
появление коллатерального кровотока с уровня

начала коллатеральной компенсации

Окклю­
зия

ЛА (ЛуА)

Визуальная кар­
тина окклюзии*

Обрыв цветовой картограммы перед зоной ок­

клюзии, появление цветового заполнения с

уровня начала коллатеральной компенсации*

Отсутствие кровотока дистальнее зоны окклюзии,

появление коллатерального кровотока с уровня
начала коллатеральной компенсации

Примечание. * - при удовлетворительном качестве визуализации, ** - при исследовании с использованием технологий цветового кодиро­
вания скорости кровотока и конвергентного цветового допплеровского кодирования, ПКА - подключичная артерия, ПЛА - плечевая арте­
рия, ЛА-локтевая артерия, ЛуА-лучевая артерия.

ПРИНЦИПЫ УЛЬТРАЗВУКОВОЙ ДИАГНОСТИКИ ПОРАЖЕНИЙ СОСУДИСТОЙ СИСТЕМЫ

спектре отрицательного компонента в фазу ранней
диастолы и конечного диастолического компонента в
задней и передней большеберцовой артериях, в ряде
случаев отрицательная (парадоксальная) реакция на
функциональные нагрузочные пробы вазодилататор-

ной направленности, при возможности оценки субку-

танного кровотока - выраженное снижение его ампли-
туды при наличии признаков коллатерализации.

Источник коллатеральной компенсации - арте-

риальная сеть стопы.

При хорошем развитии путей коллатеральной ком-

пенсации тип кровотока в дистальном отделе конечно-
сти может не соответствовать степени поражения. На-
пример, дистальнее изолированной окклюзии поверх-
ностной бедренной артерии может регистрироваться
магистральный измененный тип кровотока, а при на-

личии стенозов более 80% в наружной подвздошной,

поверхностной и глубокой бедренной артериях крово-
ток в дистальном отделе задней и передней больше-
берцовых артерий может быть коллатерального типа.

Во всех артериях, выполняющих функцию кол-

латералей, отмечается снижение индексов перифе-

рического сопротивления вплоть до исчезновения в

допплеровском спектре отрицательного пика в фазу

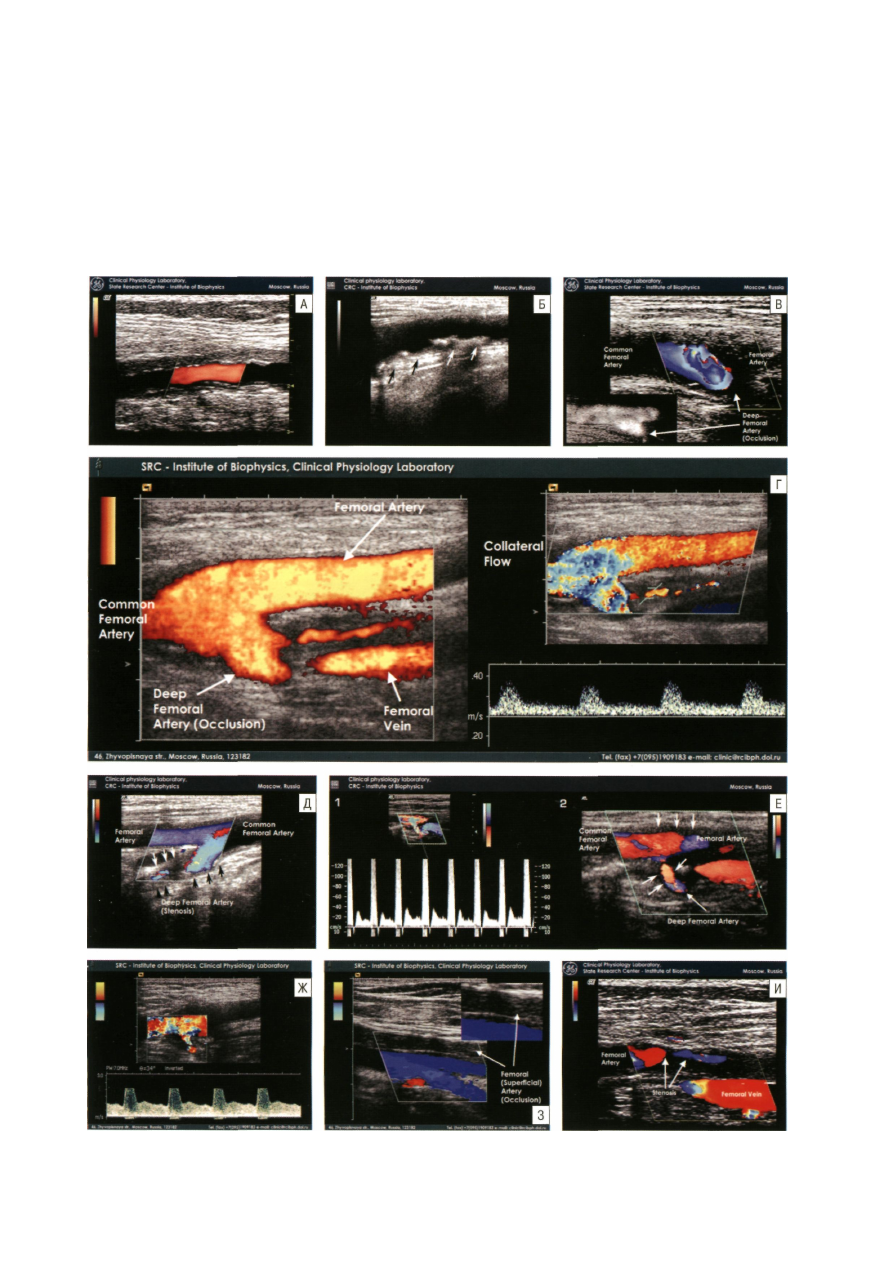

ранней диастолы (рис. 6.30).

При наличии сочетанного полисегментарного по-

ражения величина дистального гемодинамического де-
фицита определяется максимальной степенью стено-
зирующего (окклюзирующего) поражения, его локали-
зацией, количеством потенциально возможных источ-
ников коллатеральной компенсации и их функциональ-
ной состоятельностью, а также состоянием сосудов

Таблица 6.16. Критерии диагностики стеноокклюзирующих поражений артерий нижних конечностей (рис. 6.29)

Степень

поражения

Артериальный

сегмент

В-режим

Цветовой допплеровский режим

Спектральный допплеровский режим

Стеноз
менее 50%

Аортоподвз-
дошный

Визуальная кар­
тина стеноза

Дефект заполнения на цветовой карто­

грамме

Достоверные изменения кровотока отсут­
ствуют

Стеноз
менее 50%

Бедренно-
подколенный

Визуальная кар­

тина стеноза

Дефект заполнения на цветовой карто­

грамме

Достоверные изменения кровотока отсут­
ствуют

Стеноз
менее 50%

Голень

Визуальная кар­

тина стеноза*

Дефект заполнения на цветовой карто­

грамме*

Достоверные изменения кровотока отсут­
ствуют

Стеноз
50-70%

Аортоподвз-
дошный

Визуальная кар­

тина стеноза

Дефект заполнения на цветовой картограм­

ме, изменение цветовой картограммы в

области турбулентного потока**

Локальный гемодинамический сдвиг, пере­
ходный тип кровотока дистальнее зоны сте­
ноза

Стеноз
50-70%

Бедренно-

подколенный

Визуальная кар­

тина стеноза

Дефект заполнения на цветовой картограм­
ме, изменение цветовой картограммы в
области турбулентного потока**

Локальный гемодинамический сдвиг, пере­
ходный тип кровотока дистальнее зоны сте­
ноза

Стеноз
50-70%

Голень

Визуальная кар­

тина стеноза*

Дефект заполнения на цветовой картограм­

ме, изменение цветовой картограммы в
области турбулентного потока**

Локальный гемодинамический сдвиг, пере­
ходный тип кровотока дистальнее зоны сте­
ноза

Стеноз
70-99%

Аортоподз-
дошный

Визуальная кар­

тина стеноза

Дефект заполнения на цветовой картограм­

ме, изменение цветовой картограммы в
области турбулентного потока**

Локальный гемодинамический сдвиг, маги­
стральный измененный тип кровотока дис­
тальнее зоны стеноза

Стеноз
70-99%

Бедренно-
подколенный

Визуальная кар­

тина стеноза

Дефект заполнения на цветовой картограм­

ме, изменение цветовой картограммы в
области турбулентного потока**

Локальный гемодинамический сдвиг, маги­
стральный измененный тип кровотока дис­
тальнее зоны стеноза

Стеноз
70-99%

Голень

Визуальная кар­

тина стеноза*

Дефект заполнения на цветовой картограм­

ме, изменение цветовой картограммы в
области турбулентного потока**

Локальный гемодинамический сдвиг, маги­
стральный измененный тип кровотока дис­
тальнее зоны стеноза

Окклюзия

Аортоподвз-
дошный

Визуальная кар­
тина окклюзии*

Обрыв цветовой картограммы перед зоной
окклюзии, появление цветового заполнения с
уровня начала коллатеральной компенсации

Отсутствие кровотока дистальнее зоны окклю­
зии, появление коллатерального кровотока с
уровня начала коллатеральной компенсации

Окклюзия

Бедренно-
подколенный

Визуальная кар­

тина окклюзии

Обрыв цветовой картограммы перед зоной
окклюзии, появление цветового заполнения с
уровня начала коллатеральной компенсации

Отсутствие кровотока дистальнее зоны окклю­
зии, появление коллатерального кровотока с

уровня начала коллатеральной компенсации

Окклюзия

Голень

Визуальная кар­

тина окклюзии*

Обрыв цветовой картограммы перед зоной
окклюзии, появление цветового заполнения с
уровня начала коллатеральной компенсации*

Отсутствие кровотока дистальнее зоны окклю­
зии, появление коллатерального кровотока с
уровня начала коллатеральной компенсации

Примечание. * - при удовлетворительном качестве визуализации, ** - при исследовании с использованием технологий цветового кодиро­
вания скорости кровотока и конвергентного цветового допплеровского кодирования.

234

ПРИНЦИПЫ УЛЬТРАЗВУКОВОЙ ДИАГНОСТИКИ ПОРАЖЕНИЙ СОСУДИСТОЙ СИСТЕМЫ

микроциркуляторного русла (их реактивностью). Спек-

тральные характеристики кровотока (его тип) в каждом
отдельно рассматриваемом сегменте зависит от сте-

пени окклюзирующего поражения проксимального

уровня и коллатерального перераспределения крово-
тока, амплитуда (скоростные параметры кровотока) оп-
ределяется величиной коллатеральной компенсации.
Например, при сочетанном поражении аортоподвз-
дошного сегмента со стенозом общей подвздошной

артерии в устье до 75% и бедренно-подколенного сег-
мента с окклюзией поверхностной бедренной артерии
в устье при спектральном исследовании кровотока в
общей и глубокой бедренной артериях будет выявлять-
ся магистральный измененный тип кровотока, а в под-
коленной, передней и задней большеберцовых - кол-
латеральный (в ряде случаев в условиях достаточной
коллатеральной компенсации кровоток может быть

магистральным измененным). Основными системными

Продолжение рисунка 6.29 на стр. 236

235
