ПРИНЦИПЫ УЛЬТРАЗВУКОВОЙ ДИАГНОСТИКИ ПОРАЖЕНИЙ СОСУДИСТОЙ СИСТЕМЫ

Таблица 6.9. Чувствительность и специфичность транскраниально­
го дуплексного сканирования в диагностике стенозов и окклюзий ин-
тракраниальныхартерий

Степень поражения

Чувствительность, %  Специфичность, %

50-69%

85

87

70-99%

95

90

Окклюзия

95

95

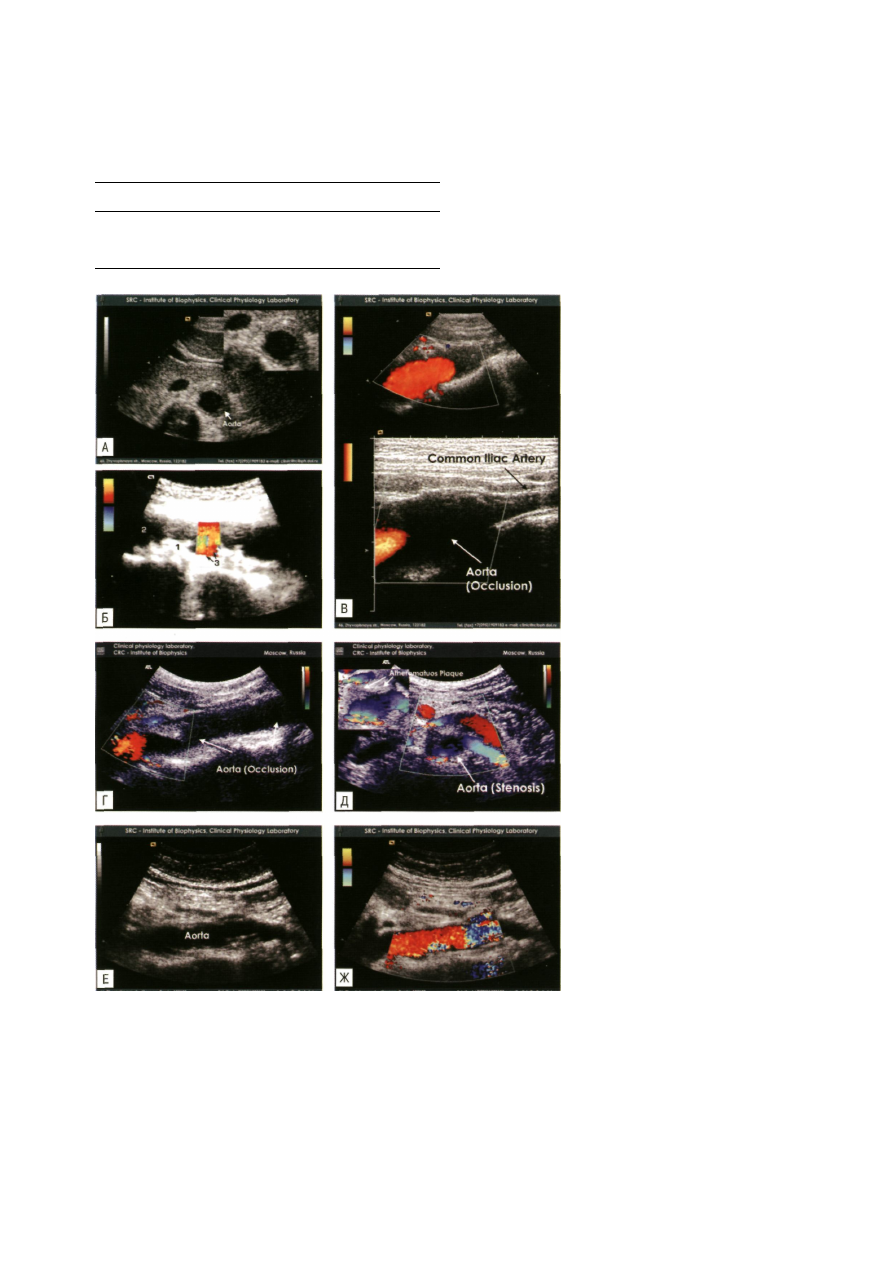

Рис. 6.26. Стеноокклюзирующие поражения в аорте.

А. Стеноз просвета аорты концентрической гомогенной атеросклеротической

бляшкой умеренной эхогенности. Б. Пролонгированная атеросклеротическая
бляшка (1) в аорте (2) с изъязвлением (3). В. Окклюзия аорты. Г. Окклюзия аорты
ниже устьев почечных артерий. Д. Стеноз просвета аорты на уровне устья почеч-
ных артерий около 50-60% редукции просвета по диаметру. Е. Стеноз просвета
аорты гетерогенной атеросклеротической бляшкой около 50% редукции просве-
та по диаметру. Ж. Стеноз просвета аорты пролонгированной гомогенной ате-

росклеротической бляшкой повышенной эхогенности около 30% редукции про-
света по диаметру.

ковой датчик устройств - шлемов, среди которых наи-
более широко применяется шлем Спенсера.

Объективными методами верификации изме-

нений, выявляемых при ультразвуковом исследова-
нии, являются ангиографические. В таблице 6.9
представлены наши собственные данные относи-

тельно чувствительности и специфичности ультра-
звуковых исследований при разной степени стено-
окклюзирующих поражений.

Брюшной отдел аорты

Качество визуализации изме-

нений в просвете брюшного отде-

ла аорты ниже, чем в перифери-
ческих артериях. Однако в В-режи-

ме можно достаточно объективно
оценить их эхоструктуру и разме-
ры. Диагностика гемодинамичес-
ких нарушений осуществляется в

допплеровских режимах сканиро-

вания (таблица 6.10).

Основное значение в диагно-

стике стеноокклюзирующих про-
цессов в просветах висцеральных
ветвей брюшного отдела аорты
придается данным исследования в
спектральном допплеровском ре-
жиме, а именно выраженности ло-
кального гемодинамического сдви-
га и наличию дистальных циркуля-

торных расстройств. Чем выше
степень поражения, тем более вы-

ражены гемодинамические нару-
шения. Наиболее достоверной
представляется диагностика сте-
ноокклюзирующих поражений, со-
провождающихся редукцией про-

света сосуда на 60% и более отно-
сительно диаметра сосуда. Низкая
диагностическая информатив-

ность данных, получаемых при ис-

следовании в В-режиме и цвето-
вом допплеровском режиме,
объясняется моноплоскостным
сканированием, низкой частотой
сканирования, большой глубиной
залегания исследуемых артерий,
наличием артефактов по причине
метеоризма и дыхания.

Для достоверной диагностики

стеноокклюзирующих поражений в
артериях, снабжающих кровью
органы пищеварительного тракта,
исследование показателей крово-

тока необходимо проводить нато-

щак. Исследование кровотока в по-
чечных артериях можно проводить
в любое время.

С учетом неразвитости сети

анастомозов почечной артерии,
способных принимать участие в

компенсации гемодинамического

228

ПРИНЦИПЫ УЛЬТРАЗВУКОВОЙ ДИАГНОСТИКИ ПОРАЖЕНИЙ СОСУДИСТОЙ СИСТЕМЫ

Таблица 6.10. Критерии диагностики стеноокклюзирующих поражений абдоминального отдела аорты (рис. 6.26)

Степень поражения

В-режим

Цветовой допплеровский режим

Спектральный допплеровский режим

Стеноз менее 60%

Визуальная картина

стеноза

Дефект заполнения на цветовой карто­

грамме

Достоверные изменения кровотока отсут­
ствуют

Стеноз более 60%

Визуальная картина

стеноза

Дефект заполнения на цветовой карто­
грамме

Локальный гемодинамический сдвиг, в висце­
ральных ветвях БОА, расположенных дистальнее
зоны стеноза, в ПА, артериях нижних конечнос­
тей кровоток магистрального измененного типа,
его амплитудные характеристики зависят от объе­

ма коллатеральной компенсации

Окклюзия

Визуальная картина ок­
клюзии

Зона обрыва цветовой картограммы про-
ксимальнее окклюзии, за окклюзией цве­
товое прокрашивание отсутствует до уров­
ня начала коллатеральной компенсации

Отсутствие кровотока в зоне окклюзии, появ­
ление коллатерального кровотока с уровня на­
чала коллатеральной компенсации, амплитуда
которого определяется ее объемом

Примечание. БОА-брюшной отдел аорты, ПА-подвздошные артерии.

дефицита, развившегося вследствие стеноокклюзи-

рующих поражений ее основного ствола, степень ге-
модинамических нарушений в дистальном отделе
почечной артерии при стенозах более 70% и окклю-

зиях сосуда представляется значительной, сопро-

вождаясь развитием дистального перфузионного

дефицита и обусловливая развитие различных кли-

нических симптомокомплексов, наиболее значимым
из которых является вазоренальная гипертензия.
Необходимо заметить, что поражения почечных ар-

терий в устьях, как правило, обусловлены атероск-
лерозом, а на протяжении - фибромускулярной дис-
плазией по гиперпластическому типу. Принципы уль-
тразвуковой диагностики стеноокклюзирующих по-
ражений в висцеральных ветвях брюшной аорты
представлены в таблицах 6.11-6.13.

Для верификации изменений, выявляемых при

ультразвуковом исследовании в брюшном отделе

аорты и его висцеральных ветвях, используются ан-
гиографические методики, в основном контрастная
артериография. В таблице 6.14 представлены пара-
метры чувствительности и специфичности ультразву-
ковых исследований при разной степени стеноокклю-
зирующих поражений в артериях [86-88].

Периферические артерии верхних и нижних

конечностей

При ультразвуковом исследовании периферичес-

кой артериальной системы возможна достоверная ви-
зуализация как стенки, так и просвета артерии, за ис-
ключением дистальных отделов артерий конечностей,
в том числе артерий кисти и стопы. В этих зонах диаг-
ностика стеноокклюзирующих поражений осуществля-
ется в основном на основании анализа гемодинамичес-
ких нарушений, а также характера реакции дистально-

го кровотока на функциональные нагрузочные пробы.

При стеноокклюзирующих процессах в подклю-

чичной артерии основными источниками коллате-
рального заполнения являются контралатеральная

позвоночная артерия и артерии Виллизиева круга
при локализации поражения в сегменте I подключич-
ной артерии, анастомозы между поперечной лопа-

точной и грудоакромиальной артериями, а также

между поперечной артерией шеи и огибающей ло-
патку артерией при локализации поражения в сег-
ментах II и III подключичной артерии.

При стеноокклюзирующих поражениях в плече-

вой, локтевой, лучевой артериях в коллатеральной

Таблица  6 . 1 1 . Критерии диагностики стеноокклюзирующих поражений чревного ствола (печеночной, селезеночной артерий)
(рис. 6.27, А, Б, Д, Е, Ж)

Степень поражения

В-режим

Цветовой допплеровский режим

Спектральный допплеровский режим

Стеноз менее 60%

Визуальная картина
стеноза*

Дефект заполнения на цветовой картограмме*  Неинформативен, за исключением стенозов

50-60%, при которых выявляется умеренно вы­
раженный локальный гемодинамический сдвиг

Стеноз более 60%

Визуальная картина
стеноза*

Дефект заполнения на цветовой картограм­

ме*, локальное изменение цветовой карто­
граммы в области турбулентного потока**

Локальный гемодинамический сдвиг, кровоток в
паренхиматозных ветвях ПА и СА магистрального

измененного типа, его амплитудные характеристи­
ки зависят от объема коллатеральной компенсации

Окклюзия

Визуальная картина
окклюзии*

Зона обрыва цветовой картограммы про-
ксимальнее окклюзии, за окклюзией цвето­
вое заполнение отсутствует до уровня на­
чала коллатеральной компенсации

Отсутствие кровотока в зоне окклюзии, появле­
ние коллатерального кровотока с уровня начала

коллатеральной компенсации

Примечание.* - при удовлетворительном качестве визуализации, ** - при исследовании с использованием технологий цветового кодирова­
ния скорости кровотока и конвергентного цветового допплеровского кодирования. ПА - печеночная артерия, СА - селезеночная артерия.

229

ПРИНЦИПЫ УЛЬТРАЗВУКОВОЙ ДИАГНОСТИКИ ПОРАЖЕНИЙ СОСУДИСТОЙ СИСТЕМЫ

Таблица 6.12. Критерии диагностики стеноокклюзирующих поражений верхней брыжеечной артерии (рис. 6.27, В, Г)

Степень поражения

В-режим

Цветовой допплеровский режим

Спектральный допплеровский режим

Стеноз менее 60%

Визуальная картина
стеноза*

Дефект заполнения на цветовой картограмме*  Неинформативен, за исключением стенозов

50-60%, при которых выявляется умеренно вы­
раженный локальный гемодинамический сдвиг

Стеноз более 60%

Визуальная картина

стеноза*

Дефект заполнения на цветовой картограм­
ме*, локальное изменение цветовой карто­

граммы в области турбулентного потока**

Локальный гемодинамический сдвиг, возможно
снижение скоростных показателей кровотока,
индексов периферического сопротивления в
дистальном визуализируемом сегменте ВБА

Окклюзия

Визуальная картина
окклюзии*

Зона обрыва цветовой картограммы про-

ксимальнее окклюзии, за окклюзией цвето­
вое заполнение отсутствует

Отсутствие кровотока в зоне окклюзии и за ней

Примечание.* - при удовлетворительном качестве визуализации, ** - при исследовании с использованием технологий цветового кодирова­
ния скорости кровотока и конвергентного цветового допплеровского кодирования. ВБА - верхняя брыжеечная артерия.

Таблица 6.13. Критерии диагностики стеноокклюзирующих поражений почечных артерий (рис. 6.28)

Степень поражения  В-режим

Цветовой допплеровский режим

Спектральный допплеровский режим

Стеноз менее 60%

Визуальная картина

стеноза*

Дефект заполнения на цветовой картограмме*  Неинформативен, за исключением стенозов

50-60%, при которых выявляется умеренно вы­
раженный локальный гемодинамический сдвиг,
возможно умеренное в рамках нормативного ди­
апазона снижение индексов периферического
сопротивления и увеличение времени ускорения
в паренхиматозных ветвях

Стеноз более 60%

Визуальная картина

стеноза*, уменьше­
ние размеров почки

Дефект заполнения на цветовой картограм­

ме*, локальное изменение цветовой карто­
граммы в области турбулентного потока**

Локальный гемодинамический сдвиг, кровоток
в паренхиматозных ветвях магистрального из­
мененного типа, его амплитудные характерис­
тики обычно снижены

Окклюзия

Визуальная картина
окклюзии*, уменьше­
ние размеров почки

Зона обрыва цветовой картограммы про-
ксимальнее окклюзии, за окклюзией цвето­
вое прокрашивание отсутствует либо появ­

ляется с уровня начала коллатеральной

компенсации, обычно в паренхиме почки

Отсутствие кровотока дистальнее зоны окклю­
зии либо появление коллатерального кровото­
ка с уровня начала коллатеральной компенса­
ции, как правило, низкоамплитудного

Примечание.* - при удовлетворительном качестве визуализации, ** - при исследовании с использованием технологий цветового кодирова­
ния скорости кровотока и конвергентного цветового допплеровского кодирования.

Таблица 6.14. Чувствительность и специфичность дуплексного сканирования в диагностике стеноокклюзирующих поражений абдоминальной
аорты и ее висцеральных ветвей

Степень

поражения

Авторы, год публикации

Чувствительность, %

Специфичность, %

Степень

поражения

Авторы, год публикации

ЧС

ВБА

ПА

ЧС

ВБА

ПА

60-99%

Moulton-Levy D.,1990

-

-

78

-

-

83

60-99%

Спиридонов А.А. и соавт., 1996

90

90

90

-

-

-

60-99%

Kohler T. и соавт., 1986

-

-

91

-

-

95

60-99%

 В.Г.,С.Э., 1999

-

-

90

-

-

93

Окклюзия

Moulton-Levy D.,1990

-

-

78

-

-

83

Окклюзия

Спиридонов А.А. и соавт., 1996

90

90

90

-

-

-

Окклюзия

 В.Г.,С.Э., 1999

-

-

95

-

-

95

Примечание. ЧС - чревный ствол, ВБА - верхняя брыжеечная артерия, ПА - почечная артерия.

компенсации принимают участие анастомозы меж­

ду глубокой артерией плеча и верхней и нижней лок­
тевыми коллатеральными артериями в области ар­
териальной сети локтевого сустава, между попереч­

ной лопаточной и грудоакромиальной артериями, а

также между поперечной артерией шеи и огибающей
лопатку артерией. Принципы ультразвуковой диагно­

стики стеноокклюзирующих поражений артерий вер­
хних конечностей представлены в таблице 6.15.

Изолированное поражение артерий кисти
Стеноз менее 60%:
В-режим: неинформативен;
В± цветовой допплеровский режим (Ц-режим):

неинформативен;

230

ПРИНЦИПЫ УЛЬТРАЗВУКОВОЙ ДИАГНОСТИКИ ПОРАЖЕНИЙ СОСУДИСТОЙ СИСТЕМЫ

Рис. 6.27. Стеноокклюзирующие поражения висцеральных ветвей брюшной аорты.

A. Стеноз чревного ствола в устье (около 70% редукции просвета по диаметру): спектр кровотока на выходе из стеноза;
дефект заполнения цветовой картограммы (указан стрелками).

Б. Стеноз устья чревного ствола атеросклеротической бляшкой (редукция просвета около 60% по диаметру).

1 - аорта; 2 - чревный ствол; 3 - атеросклеротическая бляшка.
B. Стеноз устья верхней брыжеечной артерии атеросклеротической бляшкой (редукция просвета 50-60% по диаметру).
1 - аорта; 2 - верхняя брыжеечная артерия; 3 - атеросклеротичсекая бляшка в устье верхней брыжеечной артерии;

4 - атеросклеротическая бляшка в аорте.
Г, Д. Стеноз устья верхней брыжеечной артерии. Е. Стеноз устья общей печеночной артерии гетерогенной атеросклероти-
ческой бляшкой. Ж. Окклюзия чревного ствола в устье с коллатеральным заполнением просветов общей печеночной и
селезеночной артерий. Спектр коллатерального кровотока в области деления чревного ствола на общую печеночную и
селезеночную артерии. Низкоамплитудный коллатеральный кровоток в собственно печеночной артерии.

231
