ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

сокое давление, стенки подкожных вен истончаются,

мышечные волокна заменяются соединительноткан-
ными и начинается сегментарное варикозное расши-
рение подкожной венозной сети (рис. 5.39). Одновре-
менно прогрессирует несостоятельность клапанного
аппарата. При реканализации тромба глубокие вены
представляются ригидными склерозированными
трубками, лишенными клапанного аппарата. В этот

период варикозного расширения подкожных вен, раз-

рушения клапанного аппарата и реканализации тром-
бов регистрируется наиболее выраженное извраще-
ние кровотока. Кровь по коммуникантным венам идет
в том и другом направлениях: при сокращении икро-
ножных мышц струя крови выталкивается из нижней
конечности, а при их расслаблении возвращается об-
ратно, так как клапанный аппарат глубоких и поверх-
ностных вен грубо изменен. В этот период у ряда
больных варикозно-измененные подкожные вены

192

ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ У ЛЬ ТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

с разрушенным клапанным аппаратом только усугуб-
ляют явления венозного застоя. Они полностью ут-
рачивают компенсаторную роль, создают порочный
круг, усугубляющий хроническую венозную недоста-
точность конечности [22, 283].

Различаюттри возможных исхода острого тром-

боза: 1) отток крови через систему коллатеральных
путей без реканализации тромба в вене; 2) развитие
коллатерального кровотока через тромбированный
сегмент вены по vena venorum; 3) восстановление
кровотока через реканализованный просвет вены с
частичным сохранением тромботических масс в ее
просвете либо с краевым адгезированием и ретрак-
цией тромботических масс на стенке (рис. 5.40), либо
с полным лизисом тромботических масс в просвете
вены [283].

Проведение ультразвукового исследования у

больных с острым тромбозом и посттромботической
болезнью позволяет диагностировать патологичес-
кий процесс, оценить его локализацию, протяжен-
ность, степень выраженности поражения, наличие

осложнений в виде флотации, эхоструктуру тромбо-
тических масс, а также проводить динамический мо-
ниторинг с целью оценки течения заболевания (про-

грессирование, регресс) и эффективности проводи-
мой терапии.

Для острой стадии процесса более характерна

гомогенная, гипо- или анэхогенная структура тром-
ба, для подострой стадии и стадии посттромботичес-
кой болезни - гетерогенная с наличием в структуре
участков как низкой, так и высокой эхогенности
вплоть до зон, дающих акустическую тень (кальци-
ноза) (рис. 5.41). Однако не во всех случаях ультра-
звуковая картина специфична, и потому точное ус-
тановление стадии патологического процесса толь-
ко по данным ультразвукового исследования затруд-
нительно. Просветы тромбированных вен и коллате-
ральные сосуды расширены и возможно развитие
варикозного расширения поверхностных вен в ста-

дии декомпенсации.

При тромбозах в системе воротной вены с раз-

витием системной венозной (портальной) гипер-

тензии отмечается расширение портосистемных

(портокавальных) анастомозов с перераспределе-
нием кровотока из системы воротной вены в сис-

тему нижней и верхней полой вены, а также разви-
тие варикозного расширения вен пищевода и ге-

морроидальных вен.

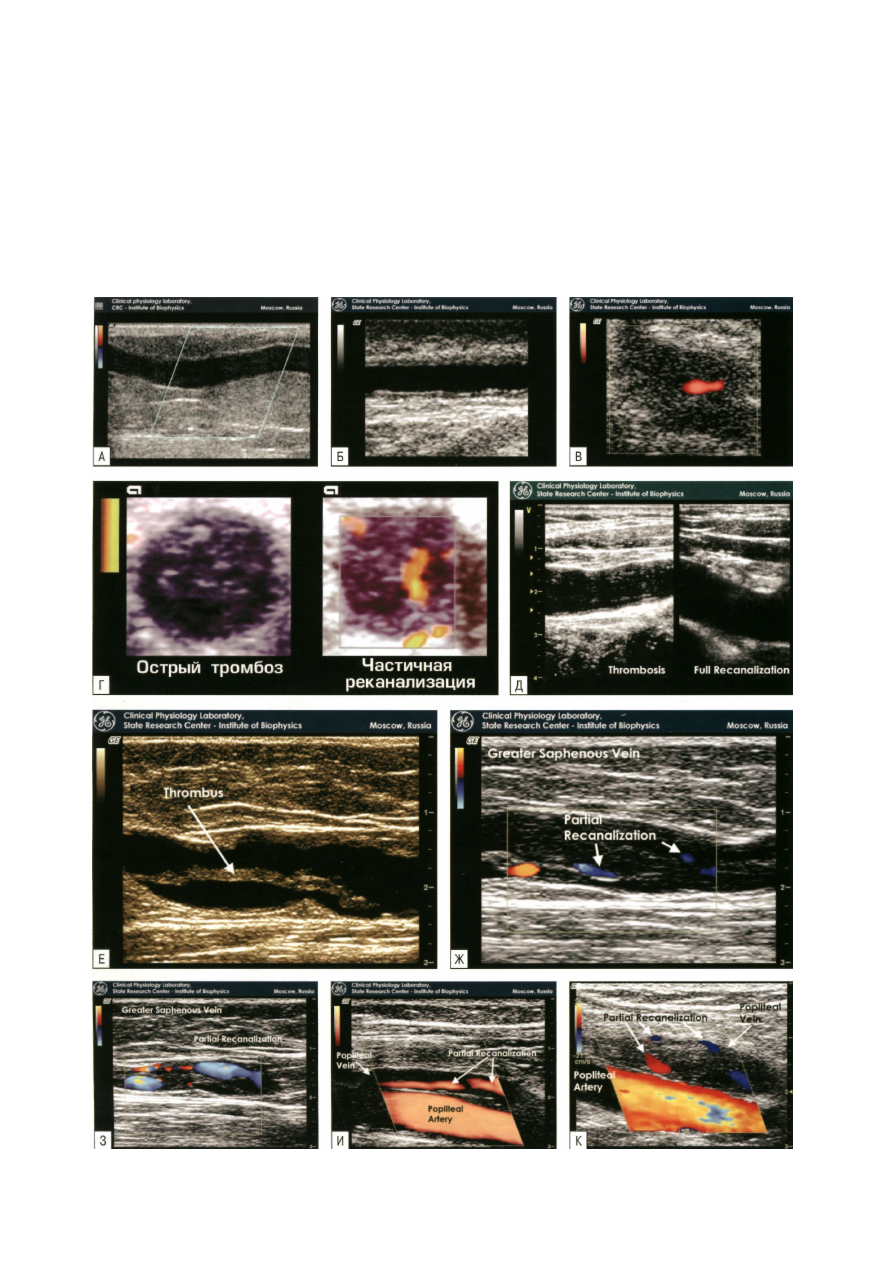

Рис. 5.37. Исходы венозного тромбоза.

А. Полное отсутствие реканализации тромба в большой подкожной вене. Б. Полная реканализация тромба в большой под-
кожной вене (повышение эхогенности стенок с появлением дифференцировки их на слои). В. Частичная реканализация
тромба в срединной вене локтя. Г. Острый тромбоз и частичная реканализация тромба во внутренней яремной вене (попе-

речное сканирование). Д. Острый тромбоз и полная реканализация тромба во внутренней яремной вене (продольное ска-
нирование). Е, Ж, 3. Частичная реканализация тромба в большой подкожной вене. И, К. Частичная реканализация тромба

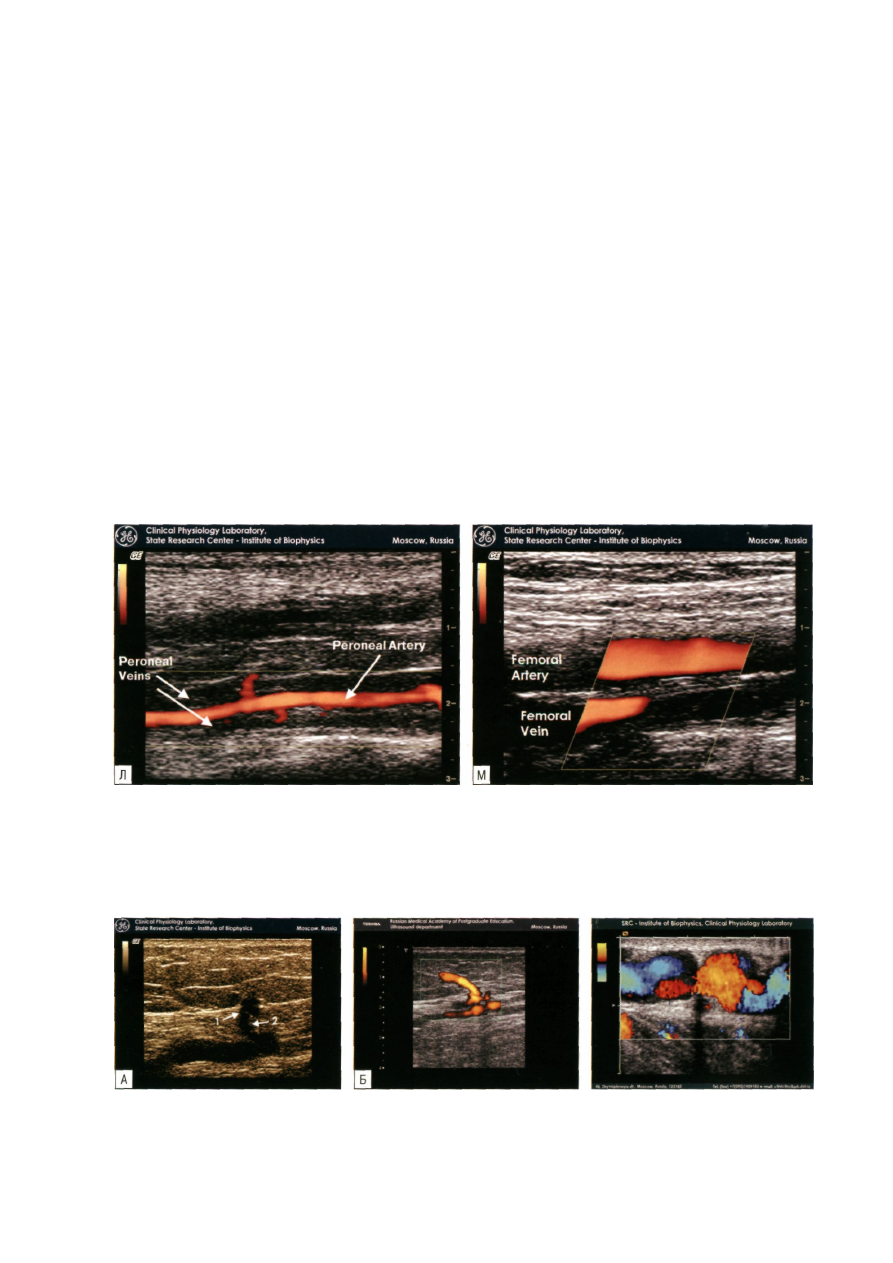

в подколенной вене. Л. Частичная реканализация тромба в малоберцовых венах. М. Частичная реканализация тромба в
бедренной вене.

Рис. 5.38. Коммуникантная вена.

А, Б. Коммуникантная вена Кокета.

1 - клапан; 2 - коммуникантная вена.

Рис. 5.39. Варикозно-расширенные
подкожные вены у пациента с тромбо-
зом глубоких вен.

193

ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

В стадии посттромботической болезни сохраня-

ется расширение просвета тромбированных вен,
даже в случае полного лизиса тромба, повышение
эхогенности стенок вен, просветы коллатералей ос-
таются расширенными. При отсутствии процесса ре-
канализации либо в случае ее фрагментарности в
просвете вены визуализируются неоднородные по
эхогенности тромботические массы. Визуальные
признаки сопровождаются соответствующими гемо-

динамическими нарушениями.

Для предотвращения тромбоэмболии легочной

артерии при тромбозах в системе нижней полой вены
используются два вида оперативных вмешательств -

установка кава-фильтра и пликация нижней полой вены.

Современные модели противоэмболических

кава-фильтров в преобладающем большинстве

случаев хорошо видны при ультразвуковом иссле-

довании. Металлический каркас фильтра в нижней

полой вене имеет вид тонкой полосы однородно
высокой эхогенности в просвете нижней полой
вены на уровне устьев почечных вен. Верхняя гра-
ница фильтра должна находиться ниже устья пра-
вой почечной вены. В случае не-
правильного подбора фильтр мо-

жет развернуться под любым уг-
лом к горизонтальной оси.

При пликации нижней полой

вены ее просвет прошивается ме-
таллическими скрепками под по-
чечными венами,которые при уль-

тразвуковом исследовании визуа-
лизируются в виде линейной струк-
туры повышенной эхогенности, рас-
положенной горизонтально ниже
устьев почечных вен.

Для коррекции гемодинами-

ческих нарушений, развивающихся
у больных с посттромботической
болезнью, используются следую-

щие виды оперативных вмеша-

тельств [284-286]:

1) операции без реконструкции

кровотока в глубоких венах:
А - операция разобщения ве-

нозных систем (субфасциаль-
ная тотальная перевязка пер-
форирующих вен голени),

Б - радикальная поверхностная
венэктомия (удаление большой

либо малой подкожной вены),

В - локальная поверхностная
венэктомия (удаление патоло-

гически измененных фрагмен-

тов большой либо малой под-

кожной вены);

2) операции с реконструкцией

кровотока в глубоких венах:
А - шунтирующий кровоток

(анастомоз между большой
подкожной веной здоровой ко-
нечности и общей бедренной
веной больной конечности -
операция Пальма - Д'Эсперо-

на, анастомоз между большой подкожной и под-
коленной венами в обход окклюзированной по-
верхностной бедренной вены),
Б-устраняющие ретроградный кровоток (пере-
мещение реканализованной бедренной вены
под защиту клапанов ее крупных притоков),
В - аллопластика вен.
При всех видах оперативных вмешательств при-

менение ультразвуковых ангиологических методик
позволяет определить наличие ранних и поздних пос-
леоперационных осложнений и степень нормализа-
ции венозного оттока.

Варикозное расширение вен

Варикозным расширением вен называют их нео-

братимое расширение и удлинение как результат
грубых изменений венозных стенок и клапанного ап-
парата [22]. Варикозному расширению подвержены
вены, расположенные в легко сжимаемых тканях:
подкожной основе, подслизистом слое пищевода,

желудка, кишечника. Чаще всего встречается вари-

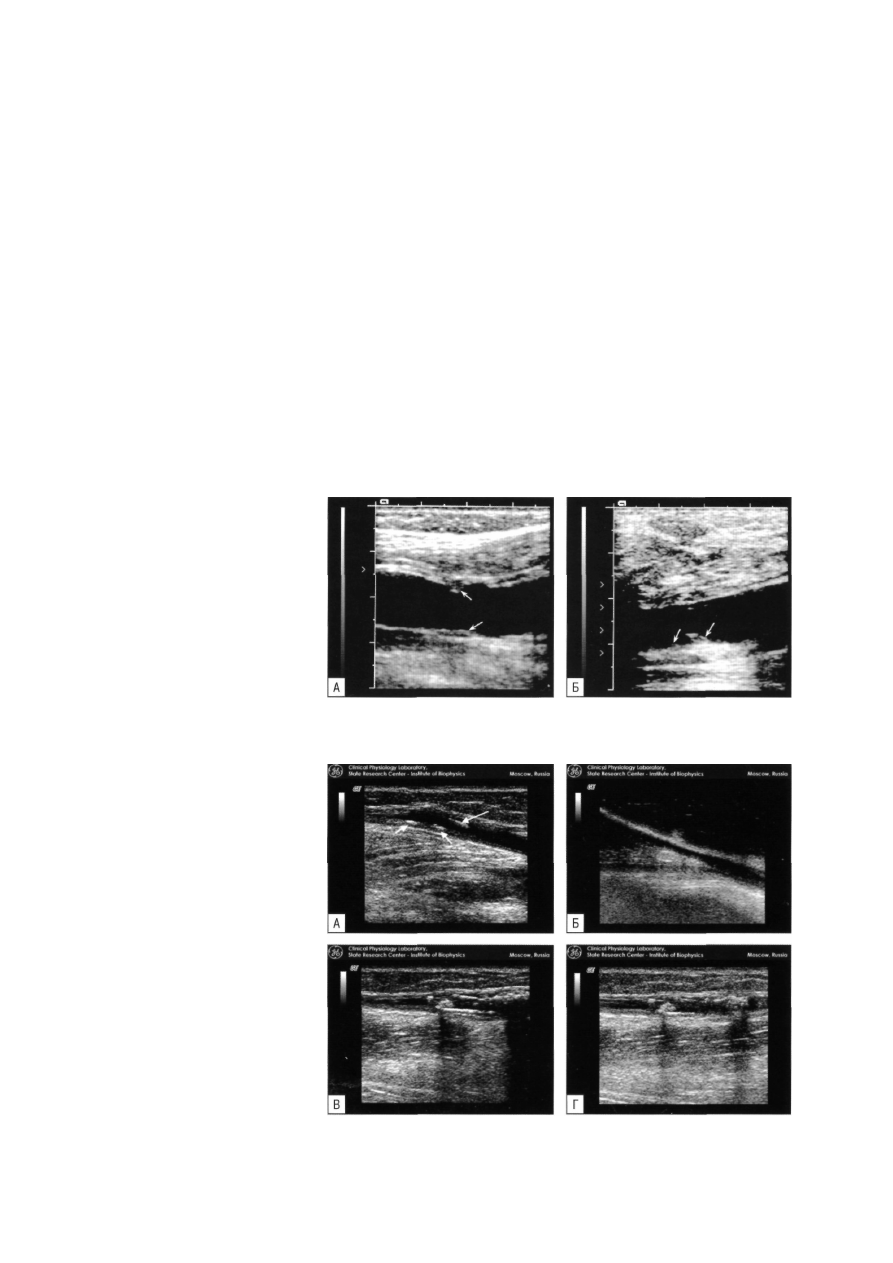

Рис. 5.40. Реканализация тромба в общей бедренной вене. Полное разрушение
клапанов (А) и краевая адгезия тромботических масс на стенках (Б) с расшире-
нием просветов вен и повышением эхогенности стенок.

Рис.  5 . 4 1 . Частичная реканализация тромба в малой подкожной вене с призна-
ками кальциноза тромботических масс.

194

ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

козное расширение поверхностных вен нижних ко-
нечностей, реже - вен пищевода (при портальной ги-
пертензии), прямой кишки, тазового венозного спле-

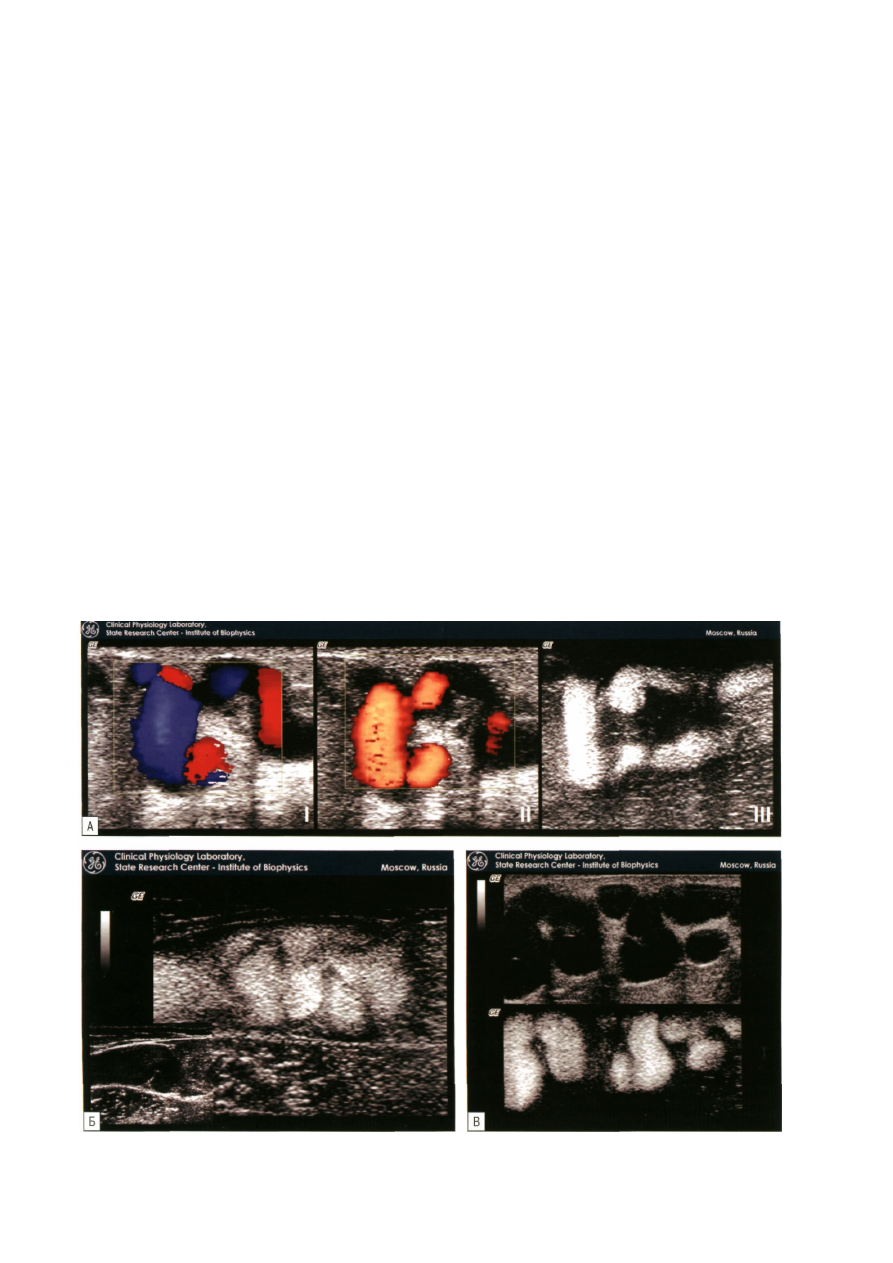

тения, семенного канатика [243] (рис. 5.42). Варикоз-

ное расширение вен нижних конечностей наблюда-
ется, по разным данным, у 9-22% обследованных [22,
279, 287]. Клинические проявления болезни наиболее
ярко выражены у лиц 25-55-летнего возраста, причем

у женщин чаще, чем у мужчин [22, 243]. По происхож-
дению варикозное расширение бывает первичным,
когда процесс является самостоятельным заболевани-
ем, и вторичным, когда он является осложнением, вто-

ричным проявлением самостоятельно существующе-
го заболевания - тромбоза. Первичное варикозное
расширение, как правило, сопровождается первичной,
вторичное - вторичной клапанной недостаточностью.

Генез первичного варикозного расширения вен

неизвестен. Выдвигаемые теории - наследственно-
генетическая, эндокринная, нейротрофическая - не
объясняют его причин. Выделяют предрасполагаю-
щие и производящие факторы. Кпервым относят ана-
томо-физиологические условия кровотока в венах
нижних конечностей, возрастные изменения веноз-
ной стенки, врожденную слабость эластических и
мышечных элементов стенок вен, ко вторым - меха-
ническое затруднение оттока по анатомическим и
другим причинам, сброс крови из глубокой венозной
системы в поверхностную, частые эпизоды повыше-
ния давления в венах нижних конечностей при физи-
ческом напряжении. Все вышеперечисленное приво-

дит к клапанной недостаточности поверхностных вен.

Однако основную роль играет сброс крови из глубо-
ких вен в поверхностные через перфорантные из-за
недостаточности клапанного аппарата этих вен [243].

Варикозному расширению подвержены преиму-

щественно подкожные вены нижних конечностей,
входящие в систему большой подкожной вены. От-
носительно редко варикозное расширение наблюда-
ется в ветвях малой подкожной вены. В начале бо-

лезни выявляются гипертрофия и новообразование

клеточных элементов, что приводит к значительному

утолщению венозной стенки. В дальнейшем парал-
лельно с гипертрофией мышечных элементов отме-

чается их гибель с последующей пролиферацией кле-

ток соединительной ткани. Растяжение венозной
стенки как результат гибели мышечных клеток под-

кожных вен стимулирует продуцирование коллагено-
вых волокон фибробластами. Нервные элементы в
стенке вены вовлекаются в процесс вторично и оп-
ределяют новый отрицательный момент - утрату
функции гладкой мускулатуры венозной стенки, т. е.
атонию. Стенка варикозной вены резко утолщается, но
неравномерно и чередуется со значительным истонче-
нием стенки в отдельных зонах. Вена удлиняется, де-
лается извилистой, в ней образуются множественные
выпячивания, достигающие иногда 2-3 см в диамет-
ре. Кроме того, у подавляющего большинства больных
с варикозным расширением вен нижней конечности
(85%) определяется выраженная недостаточностькла-
панов по всему стволу большой подкожной вены [22].

Продолжение рисунка 5.42 на стр. 196
