Ультразвуковая ангиология - часть 44

ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

фоне различных патологических
процессов (атеросклероза, фиброз-
но-мышечной дисплазии и др.). Осо-
бенности формы потока крови в вос-
ходящей части и начальном отделе
нисходящей части аорты, скорость
кровотока и характер пульсовой вол-
ны - эти гемодинамические пара-
метры и определяют закономер-
ность развития разрыва внутренней
оболочки аорты в указанных отде-

лах. Расслоение стенки аорты может

привести к появлению обширной
внутристеночной гематомы со сдав-

лением или отрывом многочислен-

ных ветвей аорты, снабжающих кро-
вью жизненно важные органы, с их
последующей ишемией.

Возможно несколько вариан-

тов течения расслоения стенки аор-
ты: 1) ложный просвет аорты полно-
стью заполняется тромбом; 2) рас-
слоение стенки аорты прекращает-
ся на том или ином уровне с неиз-

мененной стенкой, однако всегда
есть опасность расширения ложно-
го просвета аорты с последующим
разрывом ее наружных стенок; 3)
при расслоении стенки аорты мо-

жет произойти вторичный - дис-
тальный разрыв ее внутренней обо-

лочки с образованием дистальной
фенестрации и восстановлением

кровотока как по истинному, так и по

ложному просвету.

Поскольку расслаивающая

аневризма аорты - это, как прави-
ло, экстренная хирургическая ситу-
ация, своевременная достоверная
диагностика этого вида патологии

позволяет предотвратить неблагоп-
риятный исход заболевания. Дуп-
лексное сканирование является до-
статочно информативным методом
диагностики расслаивающих анев-

ризм аорты.

При исследовании в В-режиме

в просвете аорты визуализируется

линейная структура различной тол-

щины и протяженности, имеющая
связь с неизмененной стенкой аор-
ты. В случае наличия в ложном про-

Рис. 5.25. Расслоения аневризм абдоминального отдела аорты.

A. Расслаивающая крупных размеров аневризма инфраренального отдела абдо-

минальной аорты.

1 - просвет аневризмы; 2 - отслоенная внутренняя стенка; 3 - ложный просвет;

4 - анэхогенные пристеночные тромботические массы.

Б. Расслаивающая средних размеров аневризма супраинфраренального распро-
странения абдоминального отдела аорты.
1 - истинный просвет; 2 - отслоенная внутренняя стенка; 3 - ложный про-
свет.
B. Аневризма супраинфраренального отдела брюшной аорты крупных раз-
меров.
I . 1 - просвет аневризмы; 2 - массивные тромботические наложения на стенке
аорты. II. 3 - полость внутри тромботических масс. III.  4 - з о н а формирующегося
разрыва. IV, V. Расслоение стенки аорты: 5 - просвет аорты; 6 - отслоенная внут-
ренняя стенка; 7 - ложный просвет с кровотоком в нем.
Г. Вид аневризмы в операционной ране. Д. Вскрыт просвет аневризмы, видна
отслоенная внутренняя стенка.

180

ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

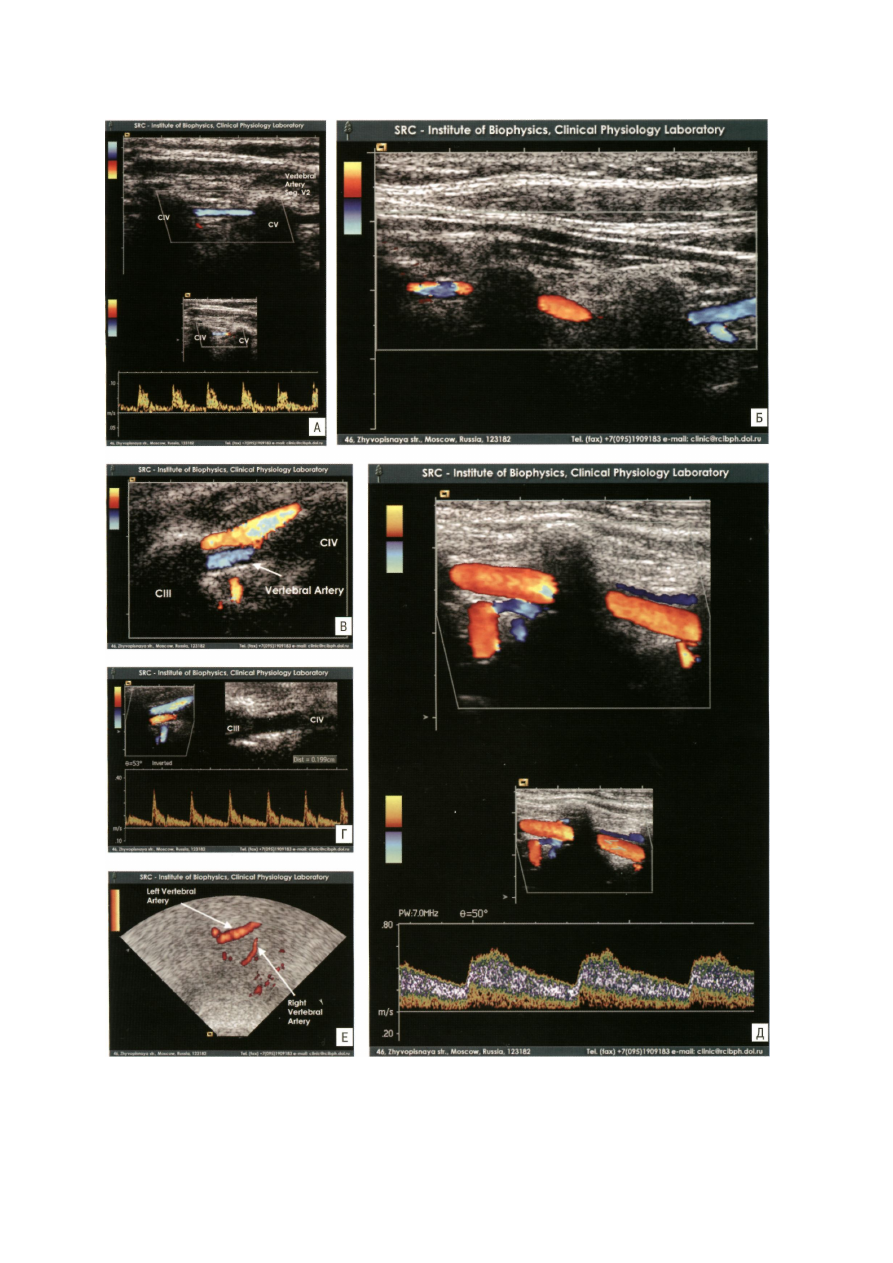

Рис. 5.26. Врожденная гипоплазия позвоночной артерии.

А, Г. Гипоплазия позвоночной артерии (сегмент V2), спектр позвоночной артерии (с повышением периферического сопро-
тивления) при врожденной гипоплазии. Б. Гипоплазия позвоночной артерии (сегменты V1, V2). В. Гипоплазия позвоноч-

ной артерии (сегмент V2). Д. Спектр нормальной позвоночной артерии. Е. Цветовая картограмма потока в сегменте V4
гипоплазированной и неизмененной позвоночной артерий.

181

ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

свете тромботических масс эхогенность его обычно
повышена (см. рис. 5.25). При развитии зоны дис-
тальной фенестрации с циркуляцией кровотока по
ложному и истинному просвету, эхогенность ложно-

го просвета сопоставима с таковой истинного. Ши-
рина ложного просвета может быть разной. При ис-

следовании в допплеровских режимах удается выя-
вить признаки кровотока (цветовую картограмму по-
тока и допплеровский спектр) в ложном просвете при
наличии зоны дистальной фенестрации. Поток кро-
ви в области расслоения, как правило, имеет турбу-

лентный характер с соответствующими эхографичес-

кими характеристиками. В случае обтурации ложно-
го просвета тромботическими массами допплеров-

ские признаки кровотока отсутствуют. Изменения
кровотока дистальнее зоны расслоения, а также в
бассейне артерий, вовлеченных в область расслое-
ния, определяются состоянием кровотока в истинном
просвете аорты, степенью сдавления ветвей, а так-

же нарушением целости их стенок. При этом на уров-

не паренхиматозных ветвей в органах регистрируют-
ся признаки дефицита кровотока.

Эхографическая картина диссекции других ма-

гистральных стволов (сонных, бедренных артерий)
близка к таковой в аорте.

В случае разрыва стенки аорты или магистраль-

ного сосудистого ствола определяется нарушение ее
целости с формированием дефекта, эхогенность ко-

торого отлична от таковой для неизмененной стенки

и обычно ниже. При разрыве стенки периферичес-
кой артерии в его зоне определяется эхографичес-
кая картина гематомы.

Аномалии строения и хода артерий

К аномалиям строения артерий относят патоло-

гическое уменьшение их диаметра - гипоплазию, его
патологическое увеличение - дилатацию либо отсут-
ствие сосуда - аплазию. Аномалиями хода артерий
считают атипичное отхождение от основного ствола,
аномалии расположения. Наибольшее клиническое
значение имеют варианты строения и хода брахио-
цефальных артерий.

Чаще всего среди аномалий строения артерий

встречается гипоплазия позвоночной артерии, кото-
рая характеризуется уменьшением ее диаметра до
2 мм и менее. Частота гипоплазии позвоночной арте-
рии в популяции, по нашим данным, составляет око-

ло 12% [17]. При исследовании кровотока в гипопла-
зированной позвоночной артерии могут быть опреде-
лены 4 основных типа допплеровского спектра. Пер-
вый характеризуется отсутствием изменений скоро-
стных и спектральных параметров кровотока в срав-
нении с контралатеральной позвоночной артерией. При

втором типе скоростные параметры кровотока сниже-
ны, индексы периферического сопротивления соот-
ветствуют нормативным значениям. При третьем типе

отмечается повышение величин индексов перифери-
ческого сопротивления. Форма допплеровской кри-
вой приближена к таковой в наружной сонной арте-
рии («периферический» тип кровотока). Величина пи-
ковой систолической скорости, как правило, соответ-
ствует нормативным значениям. Максимальная конеч-
ная диастолическая и усредненные скорости крово-
тока снижены. И наконец, при четвертом типе скоро-

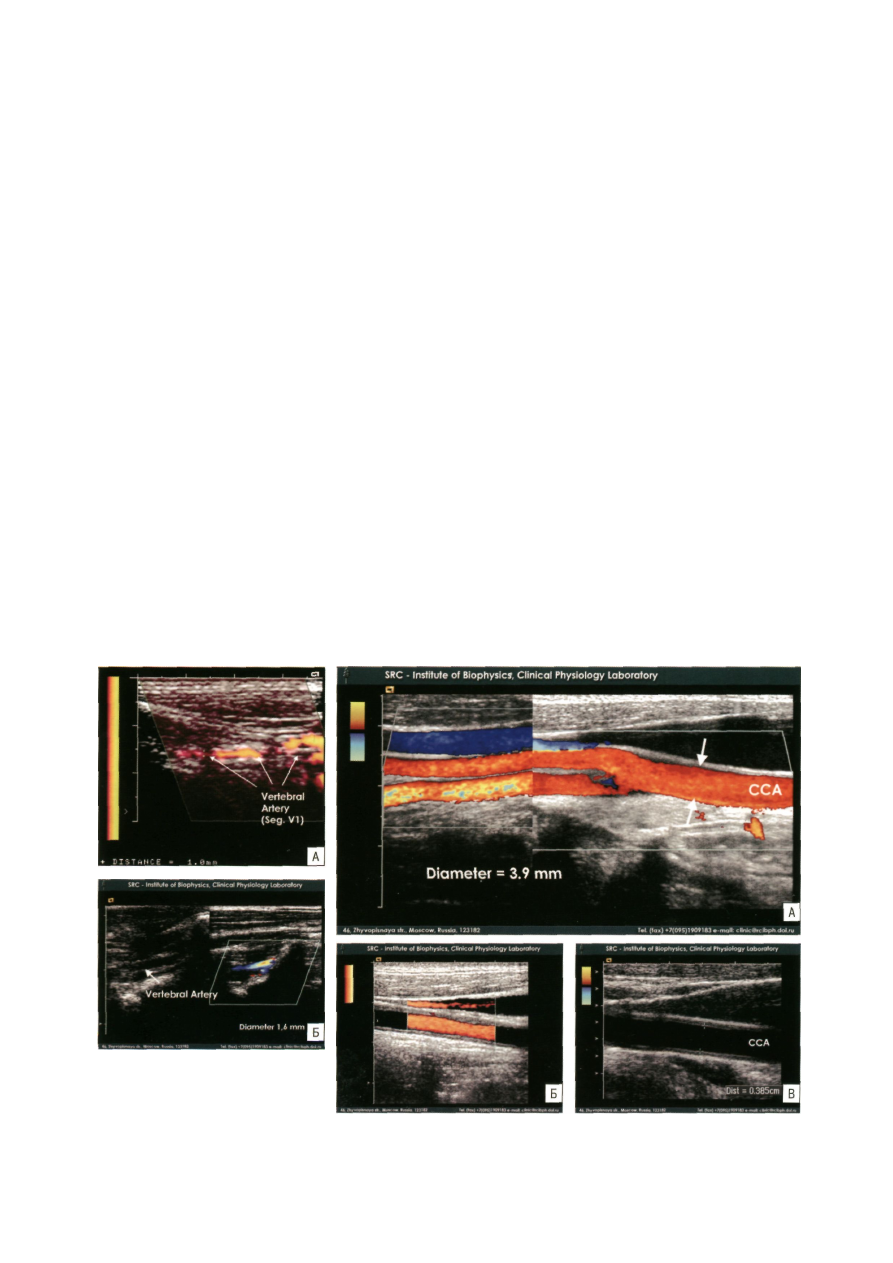

Рис. 5.27. Приобретенная гипоплазия
позвоночной артерии.
А. При окклюзии плечеголовного
ствола (острая фаза). Б. При субто-
тальном стенозе устья позвоночной
артерии.

Рис. 5.28. Гипоплазия общей сонной артерии.

А. Врожденная. Б, В. Приобретенная (субтотальный стеноз в устье).

182

ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

стные параметры кровотока существенно снижаются,
включая и систолическую, и диастолическую состав-
ляющую, индексы периферического сопротивления
увеличиваются. Тип кровотока, вероятно, определя-
ется анатомическими особенностями строения сосу-
да и степенью гемодинамической перестройки сис-
темы мозгового кровообращения. Четвертый тип кро-
вотока, как правило, встречается в позвоночной ар-
терии, которая заканчивается на уровне входа в че-
реп мышечными ветвями либо задней нижней арте-
рией мозжечка, не принимая участия в кровоснабже-
нии мозга (рис. 5.26). Клинически гипоплазия позво-
ночной артерии чаще всего проявляется при присое-
динении вторичной сосудистой патологии, например
атеросклеротического поражения магистральных ар-
терий головы или артериальной гипертензии. Разви-

вающийся при этом клинический синдром обычно но-
сит хронический характер - хроническая недостаточ-
ность кровообращения в артериях вертебрально-ба-

зилярной системы [260, 261]. Существует также мне-
ние о наличии взаимосвязи между гипоплазией позво-
ночной артерии и мигренью [262].

Описанную морфологическую (первичную) гипоп-

лазию позвоночной артерии необходимо дифференци-

ровать с функциональной (вторичной), которую могут
вызывать стеноз более 70%, окклюзия в устье позвоноч-
ной артерии или сегменте V1 (рис. 5.27). В основе раз-
вития вторичной гипоплазии лежит недостаточность
объемного притока дистальнее зоны поражения.

Гипоплазия сонных артерий как врожденного, так

и приобретенного характера является гораздо более
редкой диагностической ситуацией. Частота врожден-
ной гипоплазии сонныхартерий составляетоколо 0,01%.
Приобретенная гипоплазия сонных артерий развивает-
ся при стенозе плечеголовного ствола или устьев сон-
ных артерий более 70% или их окклюзии (рис. 5.28).

К аномалиям хода брахиоцефальных артерий от-

носят аномалии вхождения позвоночной артерии в
канал поперечных отростков шейных позвонков и ано-
малии отхождения ее от подключичной артерии. При

ультразвуковом исследовании наиболее часто диаг-

ностируется аномалия вхождения позвоночной арте-
рии в канал поперечных отростков шейных позвонков:
вхождение на уровне С2 - С4 (рис. 5.29, А, Б). При

этом сегмент V1 позвоночной артерии обычно рас-
полагается непосредственно под общей сонной ар-
терией и перед входом в костный канал делает угло-

вой изгиб. По данным Н.В. Верещагина [263], этот

Рис. 5.29. Аномалии позвоночной артерии.

А. Аномалия вхождения позвоночной артерии в канал поперечных отростков шейных позвонков.

1 - подключичная артерия; 2 - тени поперечных отростков шейных позвонков; 3 - позвоночная артерия.
Б. Аномалия вхождения позвоночной артерии в канал поперечных отростков шейных позвонков. В, Д. Отхождение позво-
ночной артерии от общей сонной. Г. Неполное удвоение позвоночной артерии.

183
