ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

не о его этиологии. В крупных сосудах может иметь
место неспецифическое изменение эхогенности и

толщины комплекса интима - медиа, которое обычно

носит однородный характер. Эти изменения большин-
ством авторов [105, 106] трактуются как проявления
раннего атеросклероза, поскольку воспалительный
процесс сам по себе может индуцировать развитие

естественных инволюционных процессов в более мо-
лодом возрасте. Однако у ряда пациентов удается об-
наружить диффузное утолщение стенок крупных ар-
териальных стволов, которое по сонографическим
признакам отличается от атеросклероза в его класси-
ческом проявлении, - отсутствие бляшек, значитель-
ная редукция просветов, преимущественно умерен-
ная или сниженная эхогенность, значительная распро-
страненность (рис. 5.15). Отсутствие морофологичес-

кой верификации в подобных ситуациях не позволяет
причислять их к специфическим воспалительным.
Косвенным признаком окклюзирующих поражений
дистального циркуляторного русла является снижение
скоростных показателей кровотока и повышение ин-

дексов периферического сопротивления в дистальных

отделах магистральных стволов, снабжающих кровью
конечности и внутренние органы.

У пациентов с синдромом Рейно в межприступ-

ном периоде при фоновом исследовании количе-
ственных показателей кровотока в артериях кисти и
стопы отмечается снижение скоростных показателей
и повышение индексов периферического сопротив-

ления. При проведении функциональных нагрузочных

проб температурной направленности, прежде всего

холодовой, выявляется парадоксальный характер

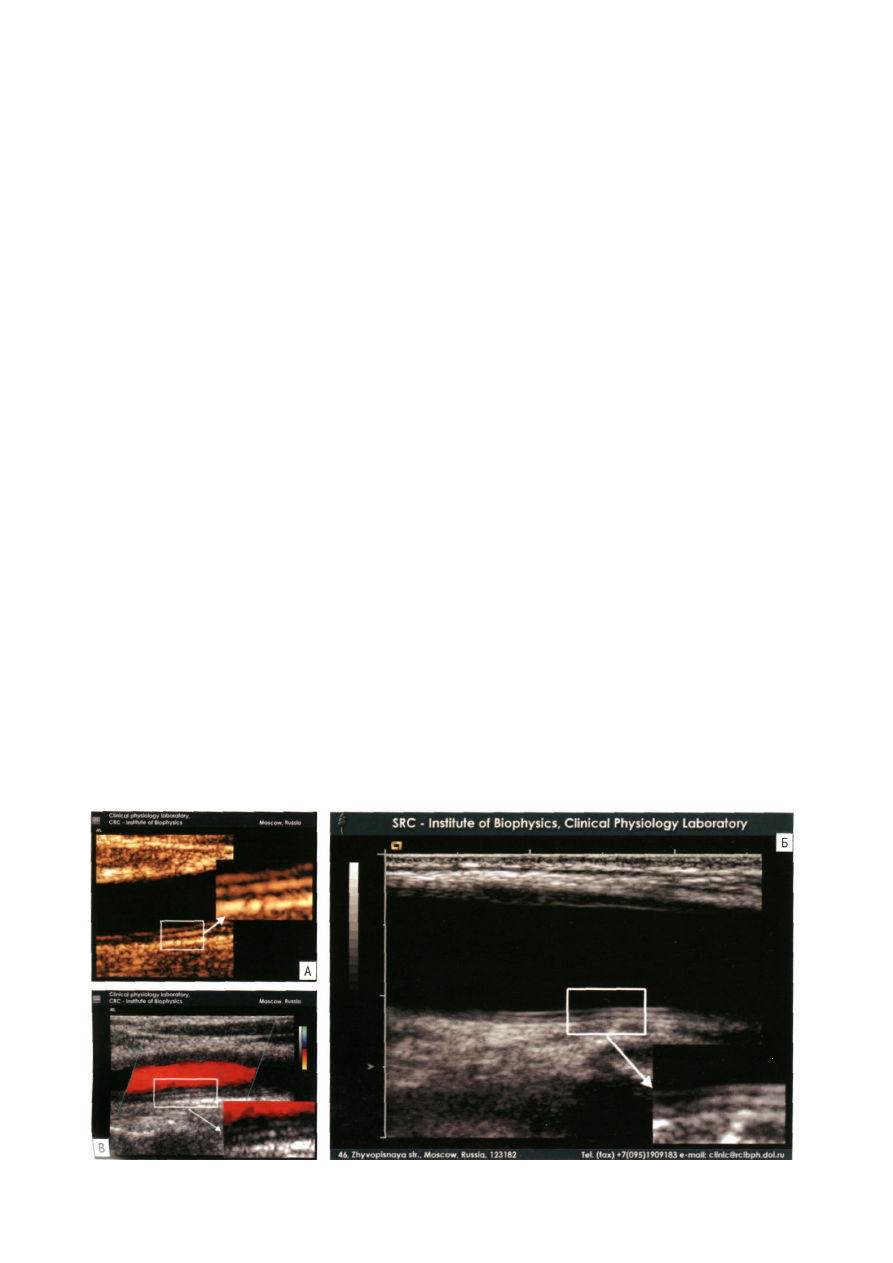

Рис. 5.15. Изменения крупных артериальных стволов при системной красной волчанке и системной склеродермии.
А. Равномерное утолщение стенки общей сонной артерии со стенозом просвета около 40-45% по диаметру у пациентки
48 лет с системной склеродермией. Б. Неравномерное утолщение задней стенки внутренней сонной артерии у пациента
31 года с системной красной волчанкой. В. Диффузное неравномерное утолщение передней стенки общей бедренной
артерии у пациентки 37 лет с системной красной волчанкой. Г. Относительно равномерное утолщение стенок подколен-

ной артерии у пациентки 37 лет с системной красной волчанкой. Д, Распространенное стенозирующее поражение позво-
ночной артерии у пациентки 48 лет с системной склеродермией. Е. Распространенное утолщение стенки общей сонной
артерии у пациентки 18 лет с системной красной волчанкой.

164

ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

прямого и перекрестного типов ответа с длительным
(более 10 мин) периодом восстановления исходных
показателей кровотока. Подобные результаты под-

тверждаются данными лазерной допплеровской
флоуметрии и термографии [107, 108].

В начальных стадиях заболевания при проведе-

нии проб миогенной и метаболической направлен-
ности отмечается усиление выраженности положи-

тельной реакции, регистрируемой после прекраще-

ния стимуляции, что связано с первично существую-
щим фоновым повышением тонуса периферическо-
го сосудистого русла у данной категории больных.

Поражения сосудистого аппарата почек отмеча-

ются при обоих заболеваниях. Однако обнаружива-
емые при ультразвуковом исследовании признаки
поражения непостоянны и носят неспецифический
характер, проявляясь в снижении скоростных пара-
метров кровотока с возможным повышением индек-
сов периферического сопротивления. Изменения
касаются артерий мелкого калибра, в связи с чем их
визуальная оценка при помощи дуплексного скани-
рования не представляется возможной. Эхографи-
ческие признаки тромботического процесса в арте-
риальной и венозной системах на разных уровнях

также неспецифичны.

Однако нельзя не признать бесспорной полезно-

сти ультразвуковых исследований в ранней и точной

диагностике сосудистых поражений при вторичных

васкулитах, поскольку иные имеющиеся в арсенале
клинициста диагностические методики либо инвазив-
ны и травматичны для пациента (такие как ангиогра-

фическое обследование), либо дают лишь косвенную

информацию о состоянии сосудистого русла и гемо-

динамике в нем (реовазография, плетизмография,

капилляроскопия, лазерная флоуметрия).

Ангиопатии

Под ангиопатиями понимается поражение сосуди-

стой стенки, обусловленное воздействием различных
факторов физической и химической природы.

Среди химических (метаболических) факторов

ведущее место занимают обменные нарушения на-
пример, недостаточность инсулина при сахарном

диабете. Ярким примером ангиопатии, развиваю-

щейся вследствие воздействия факторов физичес-
кой природы, служит радиационная ангиопатия. Не-
которые авторы [4, 60] относят поражения сосудис-

той стенки обменно-эндокринного и токсико-аллер-

гического, в частности лекарственного, генеза ко вто-
ричным васкулитам. Однако, учитывая невоспали-

тельный характер реакции сосудистой стенки на эти

воздействия, целесообразно квалифицировать ее
изменения как ангиопатию.

Диабетическая ангиопатия

Диабетическая ангиопатия - это поражение раз-

личных отделов артериальной сосудистой системы,
обусловленное метаболическими нарушениями, раз-

вивающимися вследствие недостаточности инсули-
на при сахарном диабете. Сахарный диабет являет-

ся хроническим метаболическим синдромом, харак-

теризующимся гипогликемией, глюкозурией и свя-
занными с ними нарушениями обмена веществ. Раз-

витие синдрома обусловлено абсолютной или отно-
сительной недостаточностью инсулина в организме,
приводящей к нарушению углеводного, жирового,
белкового обмена и к глубокой дезорганизации внут-
риклеточного метаболизма [109].

Распространенность сахарного диабета варьи-

рует от 1,5 до 6%, а в возрастных группах старше 60

лет - до 10%. В России процент больных сахарным
диабетом составляет 1,5-3,5 [110]. В последние годы

наблюдается тенденция к увеличению этого показа-

теля, что прежде всего объясняется социально-эко-

номической ситуацией в стране.

Сахарный диабет увеличивает летальность в 2-

3 раза [111], риск развития ишемической болезни
сердца и инфаркта миокарда - в 2 раза, патологии

почек- в 17 раз, гангрены нижних конечностей-в 20
раз [111], гипертонической болезни - более чем
втрое [112]. Наиболее часто при сахарном диабете
развиваются инфаркт миокарда и нарушения мозго-
вого кровообращения. Основными причинами смер-

ти больных сахарным диабетом являются сердечно-
сосудистые и цереброваскулярные заболевания,
атеросклероз (65,9%), хроническая почечная недо-
статочность (6,7%), инфекции (11,1%) [110].

Среди поздних осложнений сахарного диабета

первое место по частоте занимают сосудистые ан-
гиопатии, являющиеся основной причиной инвали-

дизации и смерти. Диабетические ангиопатии вклю-

чают поражение сосудов крупного и среднего калиб-
ра (макроангиопатия) и поражение капилляров, ар-
териол и венул (микроангиопатия). Остается диску-
табельным вопрос о первичности или вторичности
патогенеза ангиопатии по отношению к сахарному

диабету: являются ли ангиопатии поздними ослож-

нениями сахарного диабета или его проявлениями.
Сосудистое русло у больных сахарным диабетом из-
меняется в ответ на скрытые и явные нарушения об-
мена веществ, гормональные расстройства, а также
на наличие циркулирующих в крови иммунных комп-

лексов [109,113].

Поданным Б.Б. Салтыкова и B.C. Паукова [114],

вероятность развития диабетической микроангиопа-

тии у больных с инсулинзависимым сахарным диа-

бетом (I типа) в первые 5 лет заболевания составля-
ет 67,6%. При этом почти у трети (32,4%) в этот пе-
риод поражения микрососудов кожи не отмечалось.
При продолжительности сахарного диабета 6-10 лет

диабетическая микроангиопатия определяется уже

в 94,9% случаев, а при его длительности более 10 лет
поражение мелких сосудов выявляется почти у всех
больных (98,4%). Примерно такая же зависимость ха-
рактерна для больных с инсулиннезависимым сахар-
ным диабетом (II типа), однако у них сосудистые из-
менения развиваются быстрее и, как правило, более
выражены, чем при I типе заболевания.

Диабетическая макроангиопатия в основном

развивается при II типе сахарного диабета. Пораже-
ние крупных сосудов встречается в виде 1) артерио-
склероза; 2) кальцифицирующего склероза Минке-
берга; 3) диффузного фиброза интимы [110]. Эти

формы поражения преимущественно встречаются в

165

ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

коронарных, почечных артериях, артериях верхних и
нижних конечностей. Артериосклеротическое пора-

жение сосудов крупного и среднего калибра практи-
чески не отличается от атеросклеротического пора-
жения этих сосудистых групп у лиц без сахарного
диабета; исключением является то, что при диабете
такие изменения развиваются в значительно более
раннем возрасте, чем в его отсутствие.

Однако Д.Ф. Эрдманис [113], основываясь на дан-

ных морфологических исследований, констатирует, что

диабетическая макроангиопатия является самостоя-
тельным процессом, а не ранним и резко выраженным
атеросклерозом. В частности для диабетической мак-

роангиопатии характерны недостаточное развитие кол-

латералей и дистальное поражение сосудов.

Кальцифицирующий склероз Минкеберга раз-

вивается чаще в сосудах таза и нижних конечностей
и, так же как и диффузный фиброз, встречается при

длительном течении сахарного диабета.

Артериосклеротические изменения сосудов у

больных сахарным диабетом отличаются от таковых
у больных без диабета. Окклюзии сосудов при диа-
бете имеют многосегментарный двусторонний и
диффузный характер, тогда как у больных без сахар-
ного диабета обычно встречаются с одной стороны
и включают поражение единичного сегмента артери-
ального дерева, поэтому прогноз при сахарном диа-
бете значительно хуже. Если у больных сахарным

диабетом чаще поражаются периферические сосу-
ды, находящиеся ниже коленного сустава, то у боль-

ных без диабета атеросклеротическое поражение

охватывает более крупные сосуды. Как показали ис-
следования О. Siitonen и соавт. [110], у больных са-

харным диабетом кальцификация брюшной аорты и

расширение дуги аорты наблюдаются чаще, чем у лиц

того же возраста без диабета.

М.И. Балаболкин и соавт. [110] при обследовании

1137 пациентов сахарным диабетом выявили артерио-

склеротическое поражение артерий нижних конечнос-
тей у 10%. По данным М. Levin и соавт. [110], в США
макроангиопатия нижних конечностей встречается у

16-58% больных сахарным диабетом, и ампутации

нижних конечностей проводятся у таких больных в 5 раз
чаще, чем в отсутствие сахарного диабета.

Согласно наблюдениям J. Allen и соавт. [115], ин-

формативность дуплексного сканирования в оценке

дистальных окклюзирующих поражений у больных са-
харным диабетом при лодыжечно-плечевом индексе

0,6 и менее составляет 100%. Сопоставимость резуль-

татов дуплексного сканирования и дигитальной суб-
тракционной ангиографии в оценке стеноокклюзиру-

ющих поражений проксимальных отделов конечностей,
поданным A. Davies и соавт. [116], составляет 94%.

Повреждения мелких сосудов (микроангиопа-

тии) при сахарном диабете могут быть двух типов:

1) гиалиновое утолщение стенки артериол; 2) расши-

рение венул и утолщение стенки капилляров. Изме-
нения при диабетической микроангиопатии сводят-
ся к плазморрагическому повреждению базальной
мембраны микроциркуляторного русла с содруже-
ственной реакцией эндотелия и перителия, заверша-
ющемуся склерозом и гиалинозом [109]. Типичным
клиническим проявлением микроангиопатий служит
поражение сосудов сетчатки глаза и почек, наблю-

даемое чаще всего у пациентов с I типом сахарного
диабета. Изменения в сосудах характеризуются от-
ложением в пролиферирующем эндотелии избытка

ШИК-положительных и коллоидных, не содержащих

железа веществ. У больных сахарным диабетом они

встречаются в 2 раза чаще, чем у здоровых лиц. Кро-
ме того, определяется утолщение базальной мемб-
раны капилляров в клубочках почек с образованием
в их мезангии узелков, содержащих вещество ба-
зальной мембраны. Аналогичные изменения капил-

ляров отмечаются и в других тканях (сетчатке, серд-

це, нервах, коже, верхних и нижних конечностях, цен-

тральной нервной системе, мышцах).

Б.Б. Салтыков и B.C. Пауков [114] выделили 4 сте-

пени диабетической ангиопатии в зависимости от рас-
пространенности и выраженности поражения сосудов:

- начальная - характеризуется явлениями плаз-

матического пропитывания, пролиферации и диет-

166

ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

рофии эндотелиоцитов, перицитов (в капиллярах),
миоцитов (в артериолах), утолщением базальных
мембран отдельных сосудов;

- незначительная - характеризуется присоеди-

нением к перечисленным изменениям гиалиноза от-

дельных сосудов, носящего, как правило, сегментар-

ный характер;

- умеренная - характеризуется развитием цир-

кулярного гиалиноза с сужением просветов отдель-
ных сосудов;

- выраженная - характеризуется диффузным

циркулярным гиалинозом почти всех сосудов со зна-
чительным сужением их просвета вплоть до полной
облитерации.

А.В. Барабашкина [117], обследовав 68 пациен-

тов методом дуплексного сканирования, обнаружи-
ла признаки повышения периферического сопротив-
ления в системах почечных артерий при наличии кли-

нических проявлений диабетической нефропатии у

12 пациентов. Аналогичные изменения наблюдались

в системах средних мозговых артерий, при том что
клинические признаки диабетической энцефалопа-

тии определялись у 13 пациентов.

W. Goebel и соавт. [118] отметили снижение пи-

ковой систолической скорости кровотока в централь-
ной артерии сетчатки у больных сахарным диабетом

с синдромом пролиферативной ретинопатии. Такие

же изменения были обнаружены A. Mendivil и со-

авт. [119].

Поданным ряда авторов [120-122], у пациентов

с диабетической нефропатией отмечается повыше-
ние резистивного индекса более 0,7.

В случае макроангиопатии ультразвуковая кар-

тина малоспецифична. При артериосклерозе изме-

нения сходны с таковыми при нестенозирующем ате-
росклерозе. При кальцифицирующем склерозе Мин-

Рис. 5.16. Характерные изменения крупных артерий при сахарном диабете.
А, Б, В. Комплекс интима - медиа общей сонной артерии (нарушение дифференцировки на слои (появление «дополнитель-
ных» слоев), повышение эхогенности, утолщение). Г. Допплеровский спектр кровотока в локтевой артерии у пациента с са-
харным диабетом: снижение скоростных параметров, появление дополнительных пиков на огибающей допплеровского спек-
тра в фазу диастолы. Д. Окклюзия внутренней сонной артерии на фоне диабетической ангиопатии. Е. Окклюзия подколенной
артерии на фоне диабетической ангиопатии. Ж, 3. Кальфицирующий склероз задней большеберцовой артерии.

167
