ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

- зона фиброза - умеренный уровень эхоген-

ности;

- зона кальциноза - акустическая тень.
Кроме того, в состав матрикса атеросклероти-

ческих бляшек входят клеточные элементы. Они
представлены липофагами, многоядерными гиган-
тскими клетками, моноцитами, сидерофагами, фиб-
робластами, лимфоцитами, расположенными глав-
ным образом периваскулярно, в виде небольших
скоплений и инфильтратов [50].
Зоны клеточной инфильтрации не
имеют определенных характерис-

тик по эхогенности.

Васкуляризация атеросклеро-

тической бляшки осуществляется
за счет новообразованных сосудов,

которые располагаются в поверхно-
стных и глубоких слоях матрикса
атеросклеротической бляшки.

Т.С. Гулевской и соавт. [50] при ис-
следовании биоптатов атероскле-

ротических бляшек, удаленных при
каротидной эндартерэктомии из
просвета внутренней сонной арте-
рии, отмечены следующие особен-

ности строения сосудистой сети атеросклеротичес-
кой бляшки. В поверхностных отделах преобладали

тонкостенные сосуды с относительно узкими или ши-

рокими просветами, большая часть их локализова-

лась в краевых отделах бляшек, т. е. на границе с со-
хранной или малоизмененной внутренней оболочкой

внутренней сонной артерии. Большинство этих со-

судов были ориентированы по длиннику внутренней
сонной артерии, некоторые из них сообщались с ее

Рис. 5.9. Атеросклеротические бляш-
ки с разным характером поверхности.
А. С ровной поверхностью. Б, В. С не-

ровной поверхностью.

Рис. 5.10. Осложненные атеросклеротические бляшки.

А. С кровоизлиянием (указано стрелкой). Б, В, Г, Е, Ж. С изъязвлениями (указаны
стрелками). Д. Тромбоз в области изъязвленной атеросклеротической бляшки.

156

ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

просветом. В отдельных биоптатах выявлялись сосу­

ды, имеющие строение мелких артерий, диаметром

50-100 мкм. Некоторые из них имели строение за­
мыкающих артерий, к некоторым непосредственно
примыкали тонкостенные сосуды, что характерно для
артериовенулярных анастомозов. Сходные по стро­
ению сосуды были обнаружены также в глубоких от­

делах атеросклеротической бляшки.

Для количественной объективизации данных

визуальной оценки используют метод компьютерной

денситометрии, представляющий оценку в относи­
тельных единицах разных структурных компонентов

атеросклеротической бляшки на основании яркости
их свечения на экране дисплея. За единицу яркости
свечения, как правило, принимают яркость свечения
просвета сосуда (крови) [48, 49] (рис. 5.11).

Однако, к сожалению, имеющиеся в настоящее

время методы оценки не позволяют проводить пря­
мую экстраполяцию ультразвуковых данных на
морфологические эквиваленты в связи с близос­
тью акустических свойств ряда структурных компо­
нентов, прежде всего зоны атероматоза и зоны кро­

воизлияния.

При обследовании в динамике

55 пациентов с атеросклеротическим

поражением брахиоцефальных арте­
рий нами [51] отмечено, что быстрый
(приблизительно в течение 6-10 мес)
переход одних структурных элемен­

тов атеросклеротических бляшек в
другие (низкой эхогенности→умерен-

ной эхогенности→повышенной эхо-
генности с возможным наличием аку­

стической тени) и соответственно ге­
терогенность структуры атеросклеро­
тических бляшек с представлением в
ее составе всехтрех структурных эле­

ментов характерны для прогрессиру­
ющего течения атеросклероза. При
этом степень стеноза артерий, как
правило, превышает 50%. Медленная

трансформация либо отсутствие ее
характерны для медленно прогресси­

рующего течения атеросклероза.

Разными авторами [52-55] от­

мечена зависимость между степенью
стеноза просвета артерии и структу­
рой атеросклеротических бляшек.

Для стенозов низкой степени(менее
50% редукции просвета по диаметру)
характерны гомогенные атероскле-

ротические бляшки, для стенозов
умеренной и высокой степени (более
50%) - их гетерогенная структура. По

данным R. Holdsworth и соавт. [52],

при стенозах до 30% гетерогенные
атеросклеротические бляшки выяв­
ляются в 4,4% случаев, при стенозах
от 30 до 49% - в 21,8% случаев, при
стенозах от 50 до 79% - в 59,9%, при
стенозах 80% и более - в 84,5%. Ана­
логичные данные получены в работе

К. Blach и соавт. [53].

Среди обследованных нами 824 пациентов с ате-

росклерозом магистральных артерий головы на шее

у всех из них диагностированы сочетанные пораже-

ния. При этом в сонных артериях - общей, наружной
и внутренней выявлены 2242 атеросклеротические
бляшки. На основании эхогенности они были разде-
лены на гомогенные умеренной эхогенности (тип 1),
гомогенные низкой эхогенности (тип 2), гетероген-
ные с преобладанием гиперэхогенного компонента
(тип 3), гетерогенные с преобладанием гипоэхоген-
ного компонента (тип 4). Из общего числа выявлен-
ных атеросклеротических бляшек тип 1 встретился в
34,6% случаев, тип 2 - в 4,3%, тип 3 - в 45,5%, тип 4 -
в 15,6%. При этом эхоструктура атеросклеротичес-
ких бляшек не зависела от возраста пациентов
(r=0,23; p=0,000039). Однако средний возраст паци-
ентов с гомогенными атеросклеротическими бляш-
ками отличался от такового у пациентов с гетероген-

ными бляшками: при типах 1,2,3,4 соответственно
59,8±8,3; 60,1 ±7,6; 62,9±8,5 и 63,3±9 года. Отмечена
прямая корреляционная зависимость между эхо-

структурой атеросклеротической бляшки и степенью
стенозирующего поражения: при малых стенозах

Рис.  5 . 1 1 . Компьютерная денситометрия атеросклеротических бляшек.

A. Ультразвуковое изображение атеросклеротической бляшки (изображение дол-
жно быть качественным, в противном случае результаты последующей обработ-

ки малоинформативны). В-режим. Специальная компьютерная обработка с вы-

делением средних значений серой шкалы. Выделены фрагменты бляшки для пос-
ледующего компьютерного анализа. Б. Косвенная оценка структуры фрагмента
бляшки на основании интенсивности свечения.

1 - адвентиция; 2 - просветы сосудов; 3-5 - зоны с отложениями липидов, кол-

лагеновыми волокнами, элементами крови и т. п.*; 6-зона фиброза* (*- снашей
точки зрения, подобное выделение весьма условно и может быть подтверждено

исключительно при аутопсии или на операции).
B. Собственно компьютерная «денситометрия» фрагмента атеросклеротической
бляшки.

Точками обозначены места изучения интенсивности свечения. Значения приве-
дены в процентах* (0% - абсолютно черный цвет, 100% - абсолютно белый цвет,

интервал 0-100% - оттенки серой шкалы), в скобках приведены относительные
единицы. 1 единица - яркость свечения просвета сосуда (*- значения яркости
могут определяться и в других единицах измерения).
Г. Компьютерная денситометрия с использованием гистографического анализа.

157

ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

(до 50%) преобладали гомогенные атеросклероти-
ческие бляшки, при больших (более 50%) - гетеро-
генные. Среди больных со стенозом от 20 до 50% го-
могенные атеросклеротические бляшки выявлялись
у 62%, гетерогенные-у 38%, при стенозе более 50%

- соответственно у 8 и 92% [26].

При анализе частоты выявления стенозов более

50% редукции просвета сосуда по диаметру в клини-
чески асимптомной популяции разными авторами по-

лучены следующие данные. Только 1% испытуемых,

включенных в ARIC, имели значимое поражение сон-
ных артерий с уменьшением диаметра проходимого
просвета сосуда до 2 мм и менее [55]. С. Zhu и J. Norris
[56] обнаружили только у 6% из 500 обследованных

(средний возраст 64 года) стенозы сонных артерий от
50 до 75% и лишь у 1,2% - более 75%. М. Colgan и со-

авт. [57], из 348 обследованных выявили атероскле-
ротические бляшки у  3 1 % , при этом лишь 4% из них
имели стенозы более 50% и 1% - более 80%. М.

Langsfeld и R. Lusby [58] из 250 обследованных в воз-
расте старше 40 лет у 4% выявили атеросклеротичес-
кие бляшки, стенозирующие просвет сосуда более

чем на 20%, и у 1% - более чем на 50%. В наших на-
блюдениях среди асимптомных па-
циентов стенозы более 50% выявле-
ны у 4%, более 80% - у 1,5% обсле-

дованных. Среди больных с симпто-

матикой нарушений мозгового кро-
вообращения хронического или ос-

трого характера стенозирующее
атеросклеротическое поражение

имелось у 80,9% при хронической
недостаточности мозгового крово-
обращения и у 79,9% перенесших
мозговой инсульт [26].

Тромбоз

Частым осложнением различных

видов стеноокклюзирующих пораже-
ний является тромбоз. Формирова-
нию тромба в артериальной системе
способствует ряд факторов: структур-
ные изменения сосудистой стенки,
сопровождающиеся нарушением ан-

тиагрегантной функции эндотелия,

наличие внутрипросветных образова-
ний, нарушение коагуляции, гемоди-
намический фактор - формирование
турбулентного потока.

Наиболее частыми причинами

структурных нарушений сосудистой
стенки являются атеросклероз, вто-
ричные сосудистые поражения при
артериальной гипертензии и сахар-

ном диабете, а также изменения
при васкулитах.

Эхографически острый тром-

боз в отличие от атеросклеротичес-
кого поражения характеризуется в
преобладающем большинстве слу-
чаев однородно низкой эхогеннос-

тью и достаточно большой протя-

женностью (рис. 5.12). При длительно существующем

процессе эхогенность тромботических масс нерав-
номерно повышается. Спонтанного лизиса тромбов,

а также их реканализации в артериальной системе,

как правило, не наблюдается.

Системные васкулиты

К следующей группе сосудистых процессов, при

которых поражаются различные артериальные, а при
ряде нозологических форм и венозные бассейны,
относятся системные васкулиты.

Это группа заболеваний, интегрирующим при-

знаком которых является генерализованное, преиму-
щественно иммуноопосредованное, повреждение
сосудов разного калибра с последующим вовлече-
нием в патологический процесс паренхиматозных
органов и тканей [59]. В соответствии с существую-
щей в настоящее время классификацией [60] систем-
ные васкулиты делятся на первичные и вторичные.

Под первичным васкулитом подразумевают генера-

лизованное поражение сосудов иммунного генеза

как самостоятельное заболевание. К первичным вас-

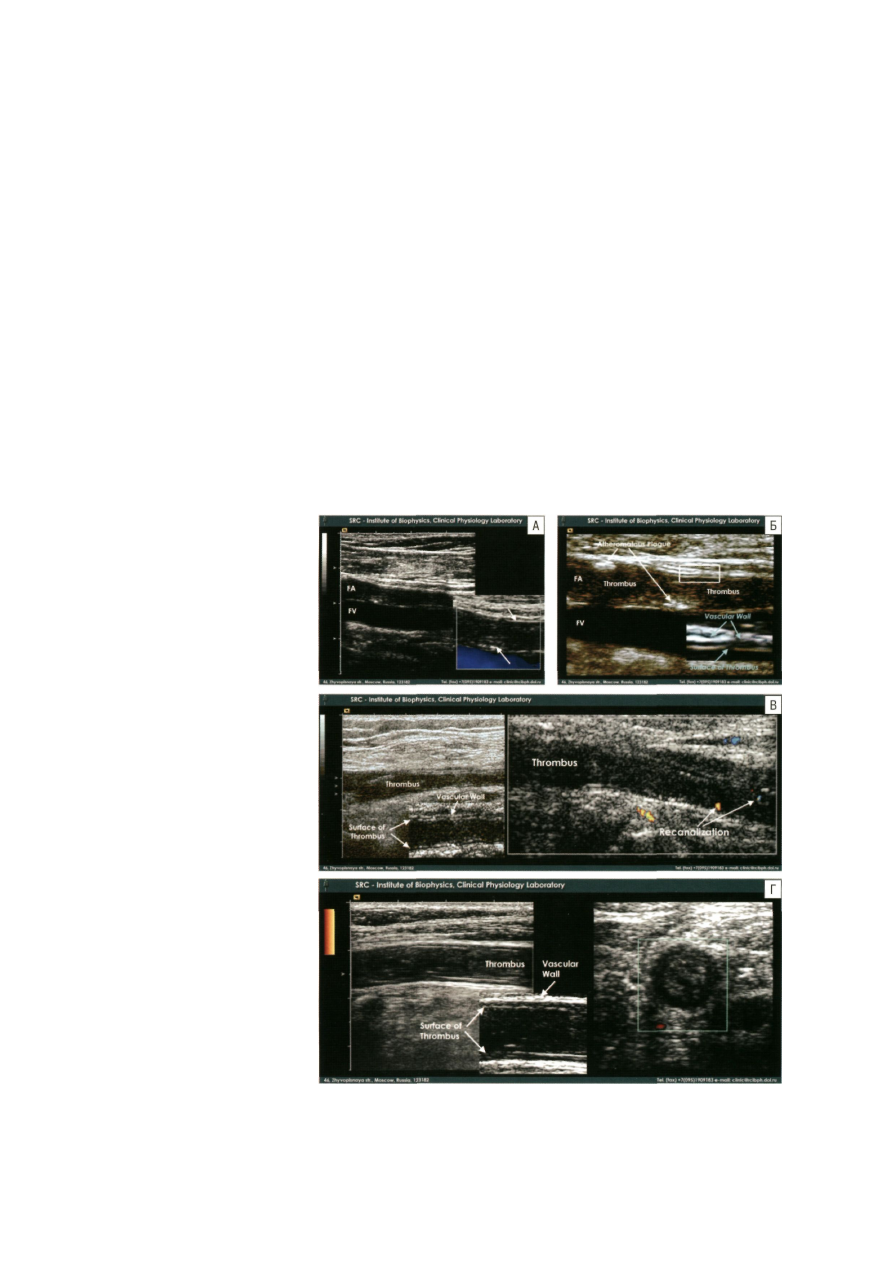

Рис. 5.12. Артериальные тромбозы.

А. Тромбоз бедренной артерии. Б. Тромбоз бедренной артерии как осложнение

атеросклеротического поражения. В. Тромбоз общей сонной артерии с началь-
ными признаками реканализации. Г. Тромбоз общей сонной артерии.

158

ОСНОВНЫЕ СОСУДИСТЫЕ ПОРАЖЕНИЯ И ИХ УЛЬТРАЗВУКОВЫЕ ЭКВИВАЛЕНТЫ

кулитам относят неспецифический аортоартериит
(болезнь Такаясу), облитерирующий тромбангиит
(болезнь Винивартера - Бюргера), узелковый пери-
артериит, гранулематоз Вегенера, гигантоклеточный
височный артериит (болезнь Хортона), болезнь Ка-
васаки и ряд других васкулитов. Вторичные васкули-

ты являются составной частью системных заболева-

ний соединительной ткани (системной красной вол-

чанки, системной склеродермии, ревматоидного ар-
трита), паранеопластических процессов, бактери-
альных, вирусных и других инфекций, паразитарных
и лекарственных воздействий. Несмотря на то что
системные васкулиты являются достаточно редкими
в общей популяции заболеваниями, по эпидемиоло-
гическим данным, встречаемость различных форм
системных васкулитов составляет 39 случаев на 1 млн

населения в год [61]. Молодой возраст пациентов,
высокая тяжесть клинических проявлений, ранняя
стойкая инвалидизация и высокая летальность сре-

ди заболевших определяют необходимость ранней

и достоверной диагностики данного вида патологии.

Этиология большинства форм васкулитов неиз-

вестна. Обсуждается роль инфекционного, иммунно-
го, наследственного факторов в генезе системных
васкулитов [62].

При большинстве системных васкулитов ультра-

звуковая картина неспецифична.

Неспецифический аортоартериит - системное

заболевание, характеризующееся воспалительными
и деструктивными изменениями стенки дуги аорты и
ветвей, сопровождающееся их стенозированием и
ишемией снабжаемых кровью органов [60, 63, 64].
Частота неспецифического аортоартериита состав-

ляет 2,6 случая на 1 млн населения в год [60, 65].

Болеют неспецифическим аортоартериитом

преимущественно молодые женщины и девочки. Со-
отношение заболевших женского и мужского пола,
поданным разных авторов, составляет от 8,5:1 до 3:1
[60, 66], возраст больных - преимущественно от 10

до 30 лет [60, 61, 63, 67-76]. Из обследованных нами

16 пациентов с верифицированным диагнозом не-

специфического аортоартериита 12 были женского,
4 - мужского пола, возраст составлял от 15 до 38 лет
(средний возраст 24,6±5,2 года).

По литературным данным, болезнь Такаясу ши-

роко распространена среди жителей Средней Азии.
По данным J. Lie [77], в Корее в период с 1970 по 1986 г.
выявлено 94 случая болезни Такаясу, в 80% случаев
это были лица женского пола в возрасте до 30 лет.
J. Franklin и R. Morrison [76] сообщают, что только в их
госпиталь в Южной Африке ежегодно поступает не
менее 5 пациентов с впервые выявленной болезнью
Такаясу. По данным А.В. Покровского [78], основан-
ным на анализе собственного 25-летнего опыта рабо-
ты, а также доступной литературы, неспецифический
аортоартериит встречается во всех странах мира.

Чаще всего поражение локализуется в области

дуги аорты и в брахиоцефальных артериях (74%),

реже - в брюшном (42%) и грудном (18%) отделах
аорты и в восходящей части ее дуги (9%) [79]. Е. Lupi-

Herrera и G. Sanchers-Torres [65] делят неспецифи-

ческий аортоартериит на четыре типа. При I типе по-

ражение ограничивается дугой аорты и ее ветвями -

эти изменения находят у 8% больных; при II типе по-
ражается нисходящая часть аорты (грудной и брюш-
ной отделы)  - 1 1 % больных; III тип (смешанный) вклю-
чает поражение дуги аорты и ее нисходящего отдела

и встречается чаще всего - у 65% больных. При IV

типе возможны поражения, характерные для первых
трех вариантов, в сочетании с артериитом ветвей ле-

гочной артерии (45%).

При патологоанатомическом исследовании со-

суды имеют характерный вид. Стенки утолщены, ри-
гидны, представлены белесоватой тканью. Интима
может иметь утолщения, суживающие просвет, в ко-
тором обнаруживаются пристеночные или обтури-
рующие тромбы. В адвентиции и периваскулярной
ткани выражены явления склероза, встречаются
аневризматические выпячивания стенки. В зависи-

мости от макроскопической картины различают сте-
нозирующий, аневризматический и деформирую-
щий варианты. Микроскопически обнаруживают
поражение всех слоев сосудистой стенки - панар-

териит с гигантоклеточной реакцией. Прослежива-
ется динамика воспалительной реакции, которая
завершается склерозированием сосудистой стенки,

что позволяет говорить о стадиях неспецифическо-
го аортоартериита [60, 80, 81]. Ранняя (острая) ста-

дия характеризуется деструкцией внутренней эла-

стической мембраны и инфильтрацией всех слоев
стенки лимфоидными и плазматическими клетками,
гигантские клетки редки. Интима утолщена за счет
пролиферации эндотелия и пристеночных тромбов.
Наиболее выражены изменения в медии и адвенти-
ции. В поздней (подострой) стадии описанные из-
менения сменяются продуктивной реакцией с фор-
мированием гранулем из макрофагов, эпителиоид-
ных, гигантских и плазматических клеток, лимфоци-
тов. В финальной (склеротической) стадии разви-
вается склероз стенки сосуда, где видны остатки
внутренней эластической мембраны. Обнаружива-
ются организация тромботических масс, васкуляри-
зация средней оболочки и стеноз просвета вплоть
до полной облитерации [80].

Критериями диагноза неспецифического аортоар-

териита, по обобщенным данным [60, 62, 81], являются:

- возраст до 40 лет;
- женский пол;
- наличие синдрома ишемии конечностей;
- снижение частоты пульса на плечевой артерии;
- разница давления на конечностях более

10 мм рт. ст.;

- поражение подключичной артерии или аорты;
- наличие изменений на ангиограммах (стеноз

либо окклюзия аорты, основных ее ветвей или про-

ксимальных отделов артерий верхних или нижних
конечностей);

- клинико-лабораторные признаки неспецифи-

ческого воспаления.

Для достоверной диагностики неспецифического

аортоартериита должно быть как минимум три крите-
рия. При наличии трех и более критериев чувствитель-
ность составляет 90,5%, специфичность - 97,8% [81 ].

При ультразвуковом обследовании пациентов с

неспецифическим аортоартериитом выявляются от-
носительно специфические визуальные признаки

159
