МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Вена

Автор, год публикации

Диаметр, мм  Vmax, см/с  TAV, см/с

Воротная

Кунцевич Г.И., Белолапотко Е.А., 1998

 В.Г.,С.Э., 1999

Zironi G. и соавт., 1992

Ohnishi К. и соавт., 1985

Okazaki К. и соавт., 1986

Iwao T. и соавт., 1997

Митьков В.В.,2000

11,5±0,6

8,3±0,8

29±2

24,4±1,6

19,6±2,6
16,5±4,9

21,1±5,2

15,9±2,8

23±4

Селезе­
ночная

Кунцевич Г.И., Белолапотко Е.А., 1998

Камалов Ю.Р., 1987

Zoli M. и соавт., 1986

 В.Г.,С.Э., 1999

7±0,4

До 8

6±0,2

5,2±0,3

17,5±1,4

23±0,3

Верхняя
брыжеечная

Кунцевич Г.И., Белолапотко Е.А., 1998
Zoli M. и соавт., 1986

8,7±0,2

28±4

14,5±1,5

селезеночной и верхней брыжеечной вен и показа-
телей кровотока в них подчиняются тем же законо-
мерностям в разных условиях, что и воротная вена.

Размеры воротной, селезеночной, верхней бры-

жеечной вен, основные количественные параметры

кровотока в них, по данным литературы [139, 159-

165], представлены в таблице 4.15.

Исследование нижней полой вены проводится в

двух плоскостях - продольной и поперечной. При

продольном сканировании в ее дистальном отделе
(в области слияния общих подвздошных вен) ультра-
звуковой датчик располагается по парамедианной

линии справа и смещается в проксимальном направ-
лении, если пациент лежит на спине или на боку. В

верхнем отделе нижней полой вены сканирование

проводится в косой плоскости с
расположением ультразвукового

датчика практически параллельно

реберной дуге. При этом у боль-
шинства пациентов возможна ви-
зуализация области впадения ниж-
ней полой вены в правое предсер-

дие. При расположении датчика

перпендикулярно парамедианной

линии оцениваются последова-
тельные срезы нижней полой вены

в поперечной плоскости [3,139].

Печеночные вены (правая, ле-

вая, средняя) визуализируются в
паренхиме печени и могут быть
прослежены до впадения в нижнюю
полую вену из косой плоскости ска-
нирования с ориентацией ультра-
звукового датчика параллельно ре-

берной дуге справа. В случае аномального хода вен
рекомендуется подбор плоскости сканирования в со-
ответствии с их анатомическим вариантом. При оцен-
ке состояния более мелких ветвей печеночных вен в
паренхиме печени рекомендуется использование
цветового допплеровского режима, поскольку из-за
малой толщины стенок в В-режиме они не визуали-
зируются [3, 139, 140, 166, 167] (рис. 4.90). Правая
печеночная вена проходит между передней и задней
сегментарными ветвями воротной вены, отходящи-
ми от правой долевой ветви. Средняя печеночная
вена следует по междолевой борозде, разделяя пра-
вую и левую доли печени. Левая печеночная вена

делит левую долю на латеральный и медиальный сег-

менты. В 10-15% случаев может быть визуализиро-

вана правая нижняя печеночная
вена, являющаяся анатомическим
вариантом [165].

При исследовании в В-режиме

просвет нижней полой вены и пече-
ночных вен имеет однородную гипо-
либо анэхогенную структуру. Стенка
нижней полой вены на слои не диф-
ференцируется, просвет ее полнос-

тью спадается при компрессии дат-

чиком (за исключением пациентов с
избыточно развитой мышечной мас-
сой или подкожной жировой клетчат-
кой) (рис. 4.91). Стенка печеночных

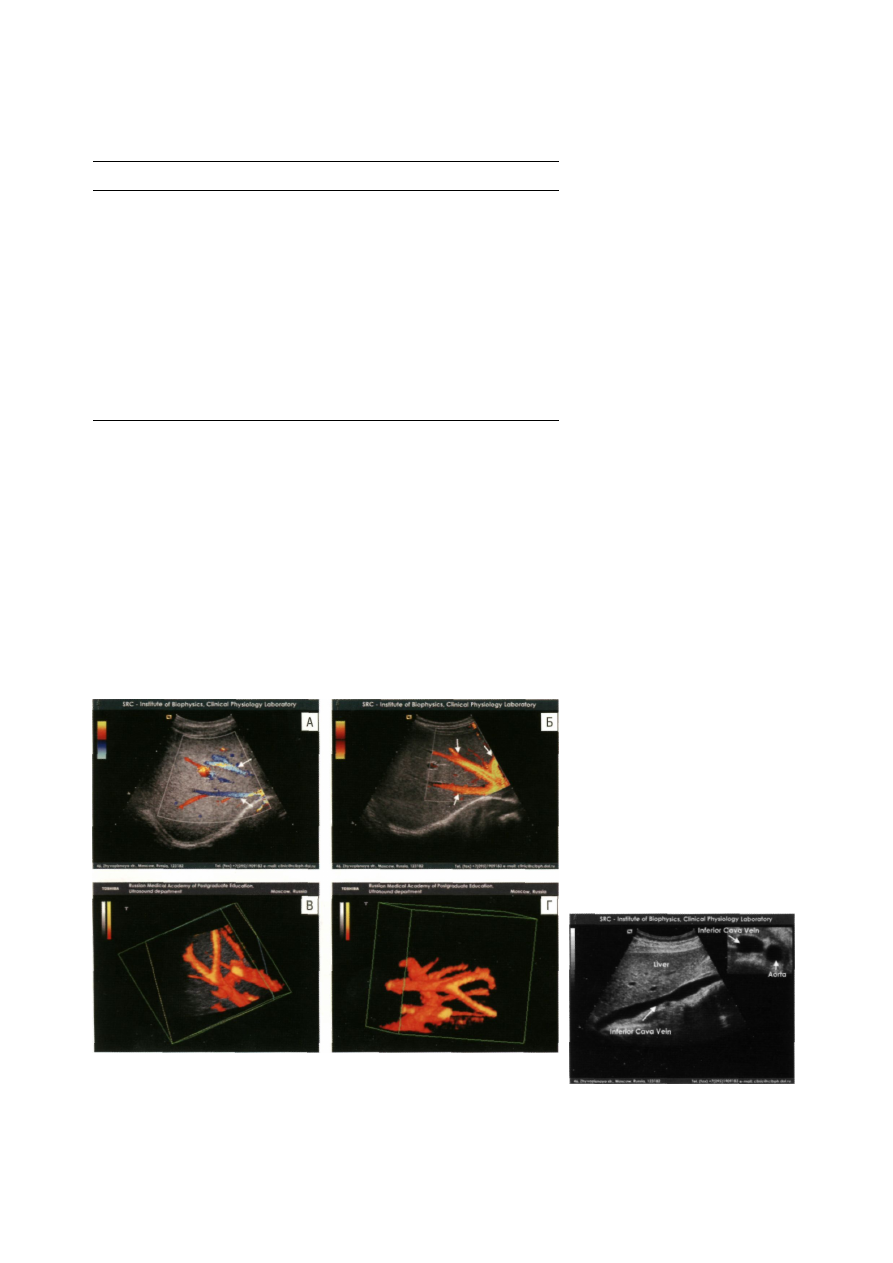

Рис. 4.90. Печеночные вены.

А, Б. Печеночные вены (указаны стрелками, режим цветового допплеровского коди-

рования по скорости). В. Трехмерная реконструкция печеночных сосудов в режиме

энергетического цветового допплеровского кодирования (в сочетании с плоскостным

В-сканированием). Г. Трехмерная реконструкция печеночных сосудов близи ворот
печени в режиме энергетического цветового допплеровского кодирования.

Рис.  4 . 9 1 . Нижняя полая вена (В-ре-

жим). Продольное и поперечное скани-

рование из бокового доступа при поло-

жении на правом боку, на высоте вдоха.

Таблица 4.15. Диаметр вен портальной системы и линейные скорости кровотока

в них (mean±sd)

140

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

При изучении гемодинамики в печени использу-

ется ряд производных показателей, изменения кото-
рых имеют диагностическую значимость у пациентов
с синдромом портальной гипертензии. Этот индекс
обкрадывания, брыжеечно-селезеночное артериаль-
ное/портальное отношение, общий печеночный
объемный кровоток, печеночно-портальное отноше-
ние, буферный индекс печеночной артерии, печеноч-
ный сосудистый индекс, индекс гиперемии, сплено-

ренальный индекс, допплеровский перфузионный
индекс [165, 168-173].

К числу наиболее широко используемых в кли-

нической практике относится допплеровский перфу-
зионный индекс - отношение объемной скорости
кровотока в собственно печеночной артерии к сум-
марному объемному кровотоку в печени (сумма
объемной скорости кровотока в собственно печеноч-
ной артерии и в воротной вене) [168-171]. У практи-
чески здоровых лиц величина этого индекса состав-

ляет0,17±0,06[169].

Для оценки кровотока в объемных образовани-

ях печени предпочтительнее использовать печеноч-

ный опухолевый индекс - соотношение пиковой си-
столической скорости в сосудах опухоли и пиковой

систолической скорости в правой или левой печеноч-

ной артерии [172].

вен обычно не визуализируется, за исключением уча-
стков, где ультразвуковой луч направлен перпендику-

лярно продольной оси сосуда. Средняя величина ди-
аметра нижней полой вены составляет 1,6-1,8 см, в

норме она не превышает 2 см [139]. Диаметр пече-
ночных вен измеряют на 1,5-2 см проксимальнее их

слияния с нижней полой веной. В норме максималь-

ный диаметр печеночной вены не превышает 1 см
[139]. Диаметр нижней полой и в меньшей степени
печеночных вен зависит от фазы дыхания; увеличива-

ясь на вдохе и уменьшаясь на выдохе. При пробе Валь-
сальвы также отмечается увеличение диаметра вен.

При исследовании в спектральном допплеровском

режиме в нижней полой вене и печеночных венах ло-
цируется трех(четырех)фазный кровоток, синхронизи-
рованный с актом дыхания и сердечной деятельностью.
При анализе допплеровского спектра кровотока выде-

ляют несколько характерных пиков [3] (рис. 4.92):

Α-пик (предсердный) - ретроградный, обуслов-

ленный сокращением предсердий, наблюдается сра-

зу за Р-пиком на ЭКГ;

S-пик (систолический) - антероградный, харак-

теризующий желудочковую систолу, наблюдается
сразу после комплекса QRS на ЭКГ;

Т-пик (диастолический) - антероградный, на-

блюдается при открытии трикуспидального клапана,
выявляется после Т-пика на ЭКГ;

V-пик (непостоянный, связан с

возрастанием давления в предсер-

дии в конце систолы) - ретроград-

ный, расположен между S- и Т-пи-
ками, соответствует Т-пику на ЭКГ.

Кровоток в нижней полой и пе-

ченочных венах изменяется в зави-
симости от фазы дыхания: на вдохе
снижается, при этом допплеровская

кривая демпфируется, на выдохе
возрастает с усилением фазности

допплеровской кривой [3,139]. В

нижней полой и печеночных венах
наблюдается изменение кровотока
в зависимости от фазы пищеваре-
ния. После приема пищи происхо-

дит уменьшение фазности доппле-

ровской кривой вплоть до монофаз-
ной без статистически значимого
изменения максимальных скорост-
ных показателей кровотока.

Абсолютная амплитуда пиков

на допплеровской кривой венозно-
го кровотока крайне вариабельна и
зависит от ряда факторов. Умень-
шение или увеличение амплитуды
пиков без изменения их соотноше-
ний не ассоциируется с появлени-
ем гемодинамических нарушений и
развитием клинической симптома-
тики. Диагностически значимым яв-
ляется количественное соотноше-

ние амплитуд S- и Т-пиков, которое
в норме варьирует от 1 до 2,8 (при
вдохе может снижаться, но не менее
чем до 0,6) [3].

Рис. 4.92. Кровоток в нижней полой и печеночных венах.

A. Кровоток в проксимальном отделе нижней полой вены. Б. Кровоток в дисталь-

ном (выше места слияния общих подвздошных вен) отделе нижней полой вены.
B. Печеночные вены: цветовое допплеровское кодирование по скорости, спектр
внутрипросветного потока в проксимальном отделе (увеличено место располо-

жения метки контрольного объема). Г. Спектр потока в нижней полой вене. Синх-

ронизация с ЭКГ. Обозначены основные пики (объяснения в тексте). Д. Спектр
потока в печеночной вене. Синхронизация с ЭКГ. Обозначены основные пики доп-
плеровского спектра кровотока в печеночных венах (объяснения в тексте).

141

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

При анализе метастатического поражения пече-

ни оценивается печеночный сосудистый индекс - от-
ношение линейной скорости кровотока в воротной
вене к пульсационному индексу в печеночной арте-
рии [173]. В норме он составляет 17,2±4,3 см/с [173].

Исследование почечных вен осуществляется па-

раллельно с оценкой почечных артерий. Стандартны-
ми при визуализации являются зона их формирова-
ния в паренхиме почки (исследование проводится в
3-4 точках), область ворот почки, область впадения
почечных вен в нижнюю полую вену. При положении
пациента лежа на левом боку правая почечная вена
обычно видна на всем протяжении (рис. 4.93, А, Б,
Г); левая почечная вена визуализируется у большин-
ства пациентов фрагментарно (рис. 4.93, В), при этом
ее устье визуализируется при поперечном сканиро-
вании нижней полой вены выше почечной артерии.

Могут встречаться и нетипичные ва-
рианты строения почечных вен. Так,

удвоение справа встречается в

16,3% случаев, слева - в 3,1% [174],

три или четыре почечные вены
справа - в 3,3% случаев, слева - в

1,1% [174], периаортальное веноз-

ное кольцо при наличии удвоения

почечных вен - в 1,2% случаев [175].
Имеются наблюдения ретроаор-

тального расположения левой по-

чечной вены [176].

При исследовании в В-режиме

просветы почечных вен имеют гипо-
эхогенную (анэхогенную) структуру,

стенка вен визуализируется плохо.

Рис. 4.93. Почечные вены.

А. Длинник правой почечной вены (В-

режим). Б. Длинник правой почечной
вены (режим цветового допплеровско-
го кодирования по скорости). В. Левая
почечная вена (взаимоотношения с ок-
ружающими структурами, спектр внут-
рипросветного потока на выдохе, уве-
личено место расположения метки кон-
трольного объема). Г. Правая почечная
вена (взаимоотношения с окружающи-
ми структурами, спектр внутрипросвет-
ного потока на вдохе).

В паренхиме почки состояние ве-
нозного кровотока и венозная гео-
метрия оцениваются по распреде-

лению цветовой картограммы.

В основном стволе почечных

вен при исследовании в спектраль-

ном допплеровском режиме выявляется трехфазный
(реже двухфазный) кровоток [3] (рис. 4.93, В, Г). В
паренхиме почки кровоток имеет двухфазный (реже
монофазный) характер. Изменение фазности крово-

тока по сравнению с печеночной и нижней полой ве-

нами обусловлено затуханием пульсовой волны ве-
нозного кровотока по мере удаления от правого пред-

сердия.

Методика исследования подвздошных вен при-

ведена выше. Обычно качество визуализации их, осо-
бенно внутренних подвздошных, невысоко. При не-

обходимости оценки просвета последних (например,
в оперативной гинекологии или урологии) могут при-

меняться эндокавитальные исследования (рис. 4.94),
при этом спектральные характеристики кровотока в
норме напоминают таковые в нижней полой вене, в
ряде случаев с уменьшением его фазности.

Рис. 4.94. Внутренняя подвздошная вена. Эндокавитальное (трансвагинальное)
высокочастотное сканирование.

А. Режим цветового допплеровского кодирования по скорости. Б. Спектр внутри-

просветного потока на вдохе.

142

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Протокол ультразвукового заключения по резуль-

татам обследования брюшного отдела аорты и ее вис-
церальных ветвей должен содержать информацию о
проходимости артерий, состоянии просвета сосуда, в
случае наличия стеноокклюзирующей патологии - ука-
зание зоны локализации и распространенности патоло-
гических изменений, размеров, эхоструктуры, данные
о локальных и системных нарушениях гемодинамики,
включая оценку гемодинамической значимости; при
аномалиях строения и ангиодиспластических процес-
сах - подробное описание визуальной картины, зоны ло-
кализации, протяженности, локальных и системных ге-
модинамических феноменов, при наличии патологии
внутренних органов - данные о характере изменения па-
раметров артериального кровотока. При характеристи-
ке состояния венозной системы в протоколе заключе-
ния должна быть отражена информация о проходимос-

ти вен, в случае наличия веноокклюзирующей патоло-

гии - указание зоны локализации, протяженности, раз-
меров, оценка состояния системы коллатерального пе-
рераспределения; при аномалиях строения и ангиодис-
пластических процессах - подробное описание визуаль-
ной картины, зоны локализации, протяженности, локаль-
ных и системных гемодинамических феноменов, при на-

личии патологии внутренних органов - описание харак-
тера изменения параметров венозного кровотока.

Пример ультразвукового заключения

Пациент Б., 24 года

Дата исследования: 11..03.98

Система: Acuson-Aspen

Дуплексное сканирование почечных арте-

рий и вен

Почечные артерии в участках, доступных визуа-

лизации, проходимы, просветы их свободны, дефор-

маций не выявлено. Удовлетворительно визуализи-

рованы устья с обеих сторон. Кровоток во всех сег-
ментах симметричный, с обычными скоростными и

спектральными характеристиками.

Почечные вены в визуализированных зонах про-

ходимы, просветы их свободны, кровоток фазный, сим-

метричный, синхронизированный с актом дыхания.

Заключение: эхографических признаков пора-

жения почечных артерий и вен не выявлено.

Дуплексное сканирование брюшного отдела

аорты, нижней полой вены

Брюшной отдел аорты проходим на всем протя-

жении, просвет его свободен, кровоток магистраль-
ный, с умеренным физиологическим снижением в

дистальном отделе.

Нижняя полая вена проходима на всем протяже-

нии, просвет ее свободно компрессируется, внутри-
просветных образований не выявлено, кровоток фаз-
ный, синхронизированный с актом дыхания, с обычны-
ми скоростными и спектральными характеристиками.

Заключение: эхографических признаков патоло-

гии брюшного отдела аорты и нижней полой вены не
выявлено.

ЛИТЕРАТУРА

143
