МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Почечные артерии характеризуются низким пе-

риферическим сопротивлением. Поскольку почки яв-

ляются постоянно активно функционирующим орга-

ном, допплеровский спектр кровотока, получаемый
при исследовании в спектральном допплеровском
режиме, имеет относительно постоянные парамет-
ры вне зависимости от времени исследования. По-

лучаемый допплеровский спектр характеризуется

наличием закругленного систолического пика, на
котором выделяют ранний систолический пик (α-вол-

ну), и высокой диастолической составляющей. Появ-

ление раннего систолического пика обусловлено

различием эластических свойств стенки брюшного
отдела аорты и почечной артерии. По ходу почечной
артерии (от устья к дистальным отделам) отмечает-
ся снижение скоростных параметров кровотока в свя-
зи с общими закономерностями распространения
пульсовой волны кровотока, сопровождающееся не-
значительным снижением индексов периферическо-
го сопротивления (рис. 4.85). Пороговым значением

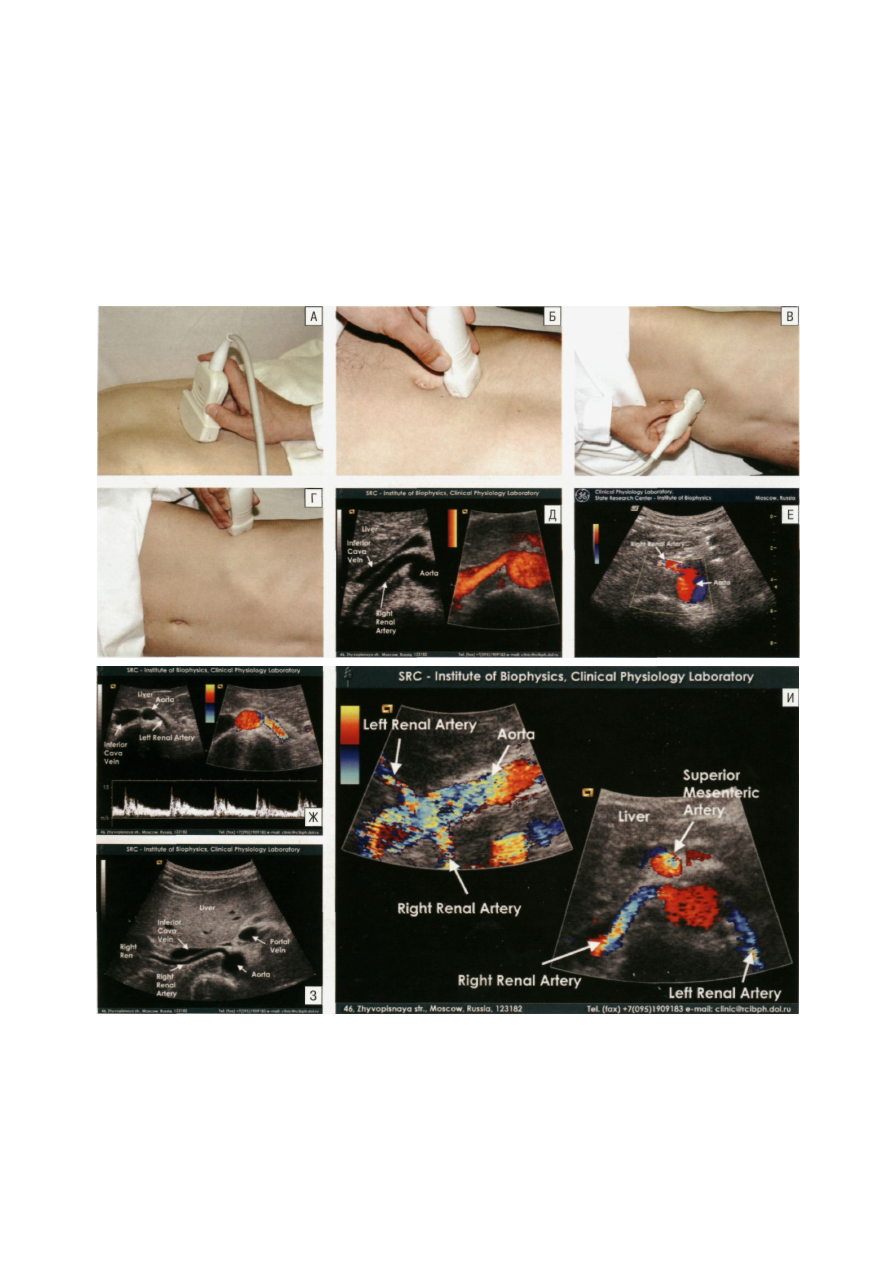

Рис. 4.83. Методика исследования почечных артерий.

А, Б. Поперечное сканирование при положении пациента на спине, датчик расположен выше пупка. В. Сканирование из

бокового доступа в плоскости, параллельной краю реберной дуги с направлением ниже ворот печени (положение пациен-
та на левом боку). Г. Сканирование через межреберный промежуток в положении на левом боку. Д. Правая почечная арте-
рия (режим цветового кодирования, В-режим). Е. Правая почечная артерия (проксимальный отдел, цветовое кодирова-
ние). Ж. Левая почечная артерия (В-режим, режим цветового кодирования, спектр потока в проксимальном сегменте -
вблизи устья). 3. Правая почечная артерия на всем протяжении от устья до ворот почки (В-режим, сканирование из боко-
вого доступа в положении на левом боку). И. Аорта и почечные артерии (продольное и поперечное по отношению к длинни-
ку аорты сканирование, цветовое кодирование).

136

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

(нижней границей нормы) пиковой систолической
скорости кровотока в дистальном отделе почечных
артерий, по нашим данным, является 20 см/с. Допу-
стимая асимметрия скоростных (линейных) парамет-
ров кровотока в контралатеральных почечных арте-
риях в симметричных сегементах составляет 30%,
индексов периферического сопротивления - 10%.

Диаметры и количественные показатели крово-

тока в сегментах почечной артерии, по данным раз-

ных авторов [139], представлены в таблице 4.14.

При оценке количественных параметров крово-

тока в почечной артерии могут быть вычислены до-

полнительные индексы, изменение которых патогно-
монично для стеноокклюзирующих поражений. К ним
относятся реноаортальное соотношение, время ус-
корения и индекс ускорения.

Реноаортальное соотношение (RAR - renal-aortic

ratio) - рассчитывается как отношение пиковой сис-

толической скорости в почечной артерии в устье к пи-

ковой систолической скорости в аорте проксималь-
нее устья почечной артерии. В норме этот индекс
составляет менее 3,5 [154-156].

Время ускорения в норме составляет 0,05-0,07 с,

индекс ускорения - 0,52-0,26 м/с

2

 [156 ].

Частота визуализации всех абдоминальных ар-

терий в области устьев при адекватной подготовке

пациента к исследованию составляет около 90%.

Методика исследования вен брюшной полости

Ультразвуковое исследование артерий и вен,

обеспечивающих кровообращение в определенных

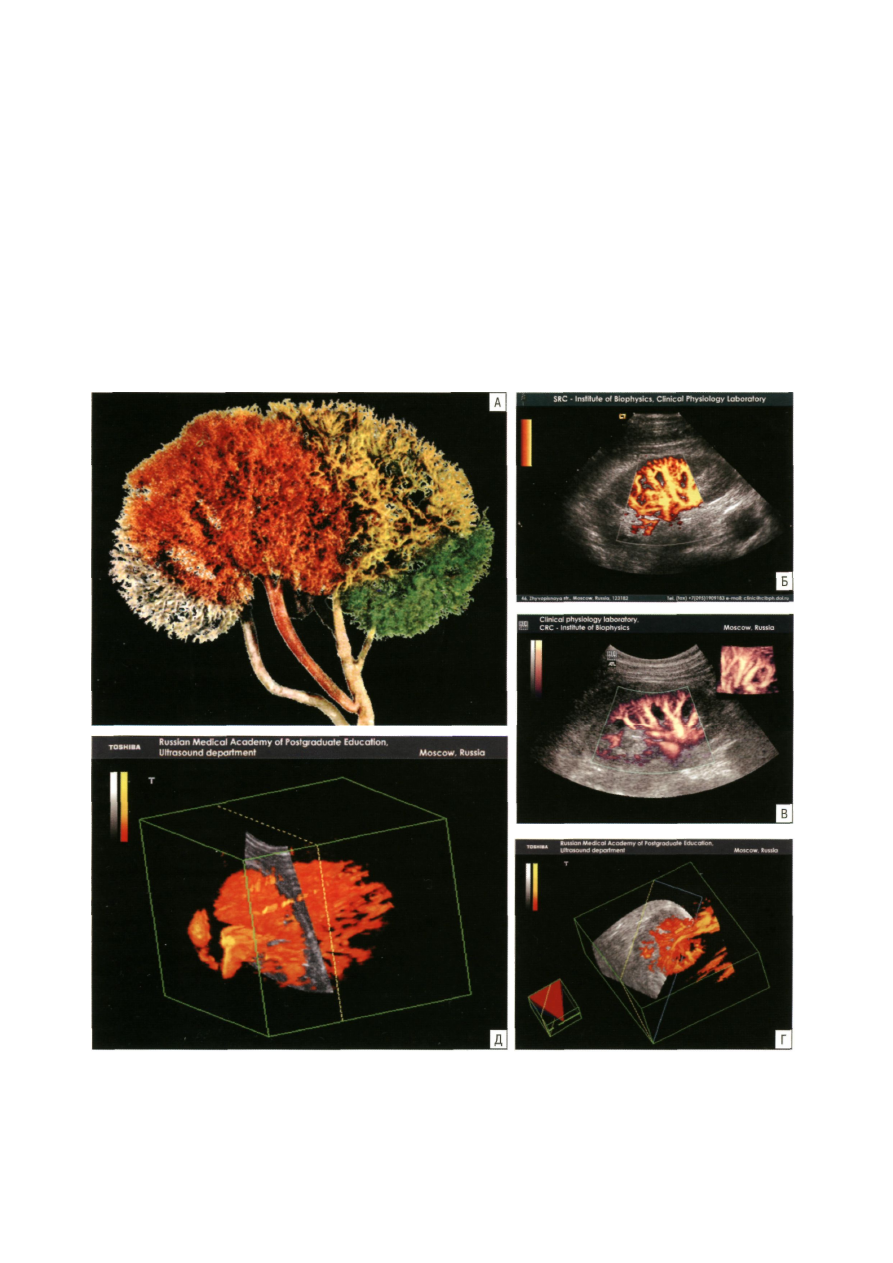

Рис. 4.84. Почечные сосуды.

А. Наливочный препарат сосудов почки (Р.Д. Синельников. Атлас анатомии человека. М., Медицина, 1973, Т. 2, С. 182, с изме-

нениями). Б. Сосудистое почечное русло в паренхиме почки (энергетическое цветовое допплеровское кодирование). В. Цвето-
вая картограмма дистального почечного русла (фоновое исследование в режиме энергетического цветового допплеровского
кодирования и трехмерная реконструкция). Г, Д. Трехмерная реконструкция внутрисосудистых потоков в почечном русле в ре-

жиме энергетического цветового допплеровского кодирования в сочетании с плоскостным (Г) и объемным (Д) сканированием.

137

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Таблица 4.14. Параметры кровотока в разных отделах артериального русла почки (mean±sd)

Сегменты артерии

Автор, год публикации

Диаметр, мм

Vps, см/с

Ved, см/с

RI

PI

Основной ствол
(устье)

Кунцевич Г.И., Белолапотко Е.А., 1998

 В.Г, С.Э., 1999

4,5±1,2

73,6±26,4

37,2±11,7

0,62±0,05

1,11±0,06

Сегментарные

Кунцевич Г.И., Белолапотко Е.А., 1998

 В.Г, С.Э., 1999

2,14±0,21

47±6
45±8

20±3
22±4

0,58±0,03

0,6±0,05

0,98±0,09

1,1 ±0,07

Междолевые

Кунцевич Г.И., Белолапотко Е.А., 1998

 В.Г, С.Э., 1999

1,5±0,13

34±4
32±3

14±2
13±4

0,59±0,04
0,59±0,04

0,99±0,1

1,0±0,05

Дуговые

Кунцевич Г.И., Белолапотко Е.А., 1998

 В.Г, С.Э., 1999

1,07±0,16

25±4
23±3

11 ±2
10±2

0,58±0,04
0,59±0,02

0,97±0,1
0,99±0,1

органах и системах, по аналогии с другими сосудис-

тыми системами, проводится сочетанно для установ-
ления вклада артериальных и венозных нарушений в

генез существующих клинических синдромов.

Параллельно с исследованием артериальной

системы органов желудочно-кишечного тракта и пи-

щеварительных желез проводится оценка состояния
воротной,селезеночной,верхней брыжеечной, пече-
ночных вен, а также нижней полой вены. Исследова-
ние почечных артерий проводится одновременно с
исследованием сопутствующих им почечных вен.

Для получения ультразвукового изображения

воротной вены на всем ее протяже-
нии в положении пациента лежа на
спине или на левом боку сканиро-
вание проводится в косой плоско-
сти под углом 45° к продольной оси

тела (рис. 4.86) либо в косой (попе-

речной) плоскости из межреберно-
го доступа. Устье и проксимальный

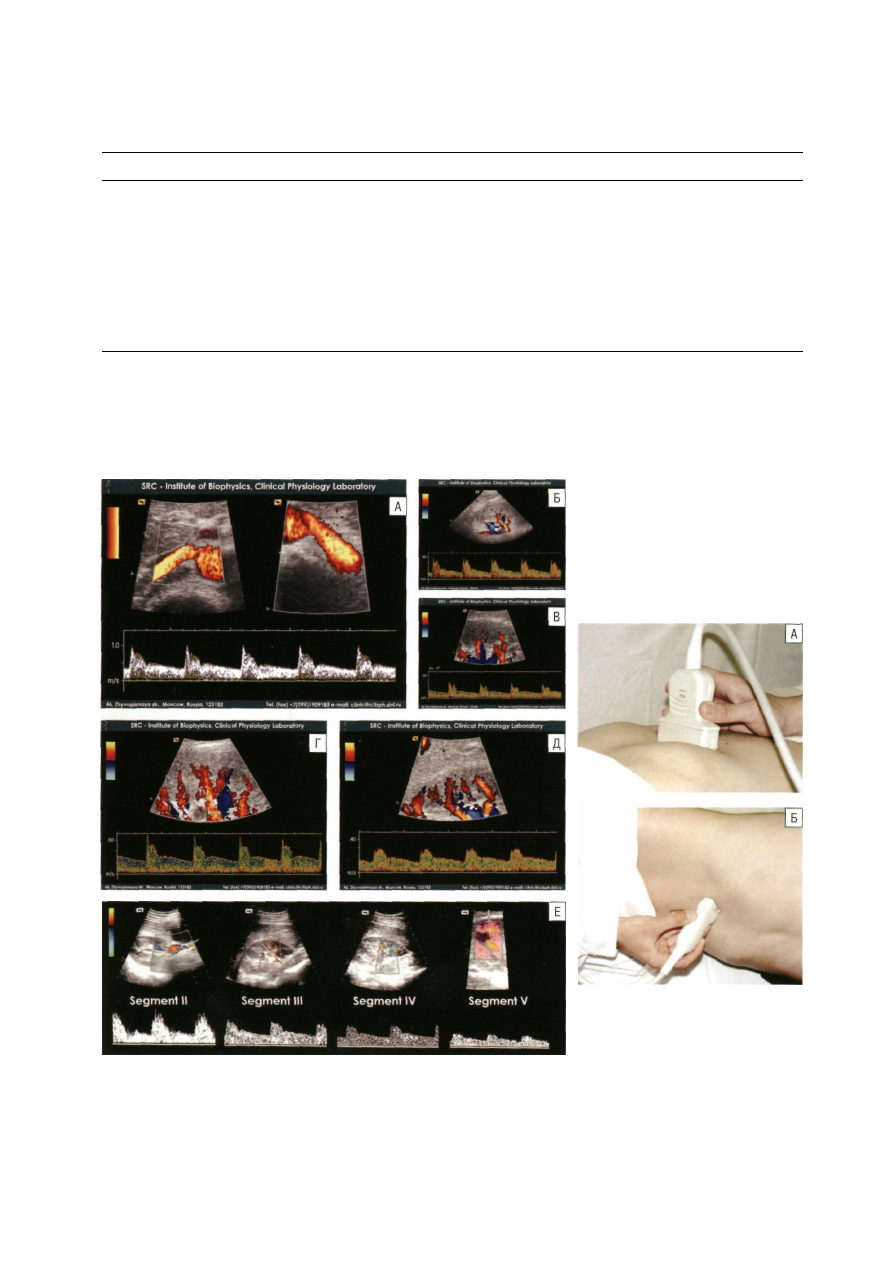

Рис. 4.85. Кровоток в почечных артериях.

А. Кровоток в устьях почечной артерии. Б, В. Кровоток в сегментарной артерии.

Г. Кровоток в междолевой артерии. Д. Кровоток в междольковой артерии. Е. Кро-
воток в разных сегментах артериального русла почек (от проксимальных к дис-

тальным отделам наблюдается снижение скоростей потоков и снижение уровня
периферического сопротивления).

Рис. 4.86. Методика исследования пе-
ченочных и воротной вен.

А. Передний поперечный доступ (поло-

жение датчика правее средней линии в
поперечной плоскости с наклоном по-
следней в области ворот печени, парал-
лельно краю реберной дуги). Б. Боковое
сканирование в положении на левом
боку, датчик расположен парамедианно
справа от средней линии, направление
сканирования в область ворот печени.

138

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

отдел воротной вены визуализируются в области го-
ловки поджелудочной железы. Далее воротная вена
отклоняется кверху и кзади, направляясь к воротам
печени. В области ворот печени оценивается состо-
яние ее дистального отдела и устьев правой и левой

долевых ветвей (рис. 4.87) [3,139,140,142].

Селезеночная вена берет начало в воротах се-

лезенки и проходит вдоль задневерхней поверхнос-
ти поджелудочной железы. Поперечное сканирова-

ние в эпигастральной области позволяет визуализи-
ровать селезеночную вену в восходящей и горизон-

тальной ее части в области проекции хвоста и тела
поджелудочной железы и в месте ее слияния с во-
ротной веной (рис. 4.88). Начало селезеночной вены
в воротах селезенки лучше всего визуализируется из

межреберного доступа при положении пациента на
правом боку или на спине [139,142].

Верхняя брыжеечная вена может быть визуали-

зирована при сканировании по парамедианной ли-
нии справа. Обычно она располагается кпереди от
аорты, реже - кпереди от нижней полой вены. Иног-
да часть верхней брыжеечной вены обнаруживается
слева от аорты. При поперечном сканировании вер-
хняя брыжеечная вена расположена справа или кпе-
реди от одноименной артерии. Нижняя брыжеечная
вена при ультразвуковом исследовании, как прави-
ло, не визуализируется [139].

При исследовании в В-режиме просветы ворот-

ной, селезеночной, верхней брыжеечной вен имеют
гипоэхогенную (реже анэхогенную) структуру, огра-
ничены гиперэхогенной, не дифференцируемой на
слои стенкой, легко компрессируются при надавли-
вании ультразвуковым датчиком. При исследовании

в цветовом допплеровском режиме просветы вен
равномерно заполняются цветом. Корректная оцен-
ка размеров воротной и селезеночных вен возможна
в области ворот печени и селезенки, там же оцени-
ваются параметры кровотока. Результаты определе-
ния количественных параметров в области поджелу-

дочной железы не могут быть достоверными, по-

скольку в этой зоне просветы вен легко компресси-
руются датчиком, что искажает как эти величины, так

и скоростные характеристики кровотока.

При исследовании в спектральном допплеровс-

ком режиме в венах, относящихся к системе воротной
вены, кровоток имеет монофазный характер, его син-

хронизация с актом дыхания выражена (рис. 4.89). Ко-
личественные характеристики венозного кровотока,

как и в артериальной системе, напрямую зависят от
фазы пищеварения и значительно (до 250% от исход-
ного уровня) увеличиваются после приема пищи

[142,149]. Кроме того, показатели кровотока в ворот-

ной вене изменяются при перемене положения тела.
По данным К. Ohnishi и соавт. [157], при переходе из
положения лежа в положение сидя отмечается сниже-
ние усредненной по времени средней скорости кро-
вотока в воротной вене. Анализ скорости до физичес-
кой нагрузки и непосредственно после нее также сви-

детельствует о снижении скоростных параметров кро-

вотока, которые в течение последующих 10 мин воз-
вращаются к исходным значениям [157].

Диаметр воротной вены зависит от таких фак-

торов, как фаза дыхания, положение тела, степень
физической активности. Например, он значительно

увеличивается при вдохе, при пробе Вальсальвы и
уменьшается при выдохе [158]. Изменения размера

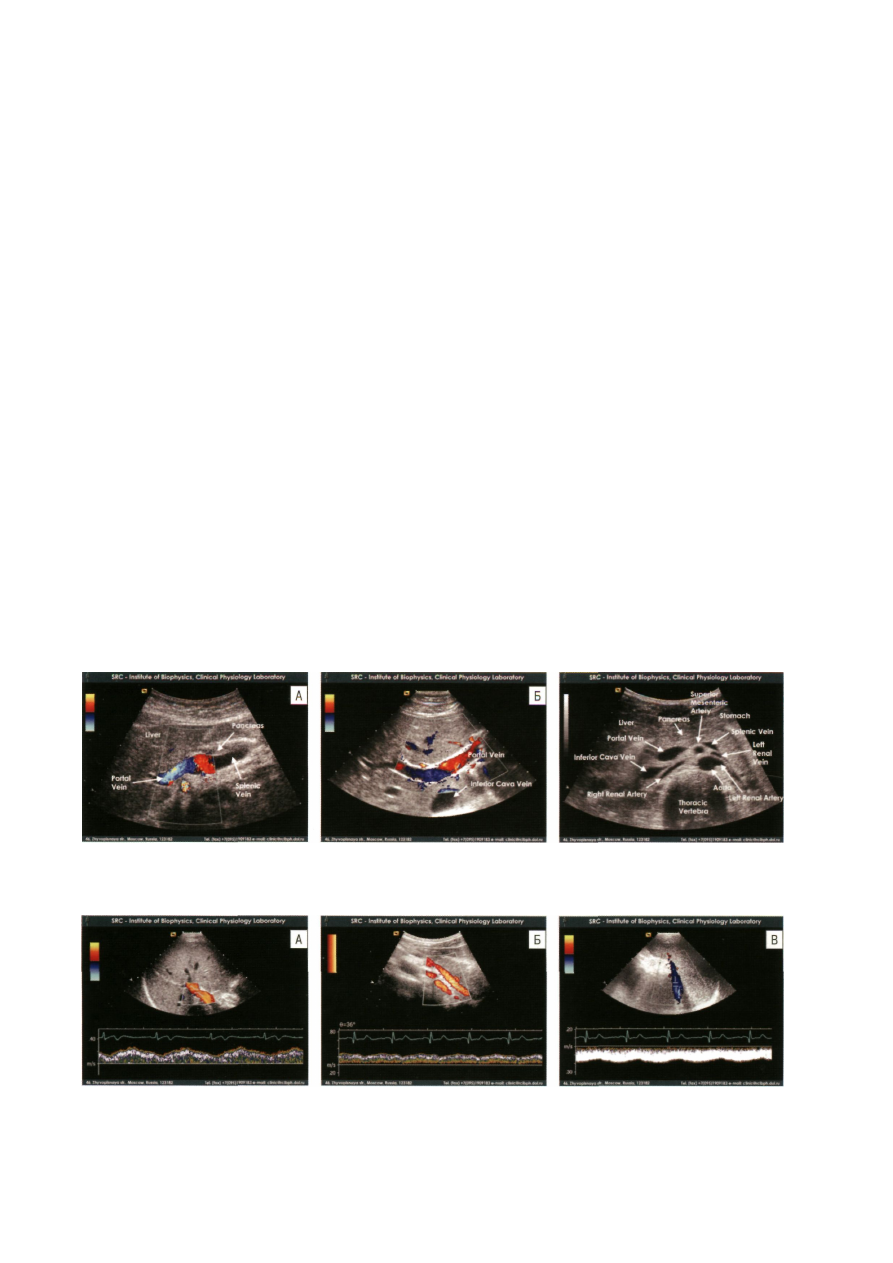

Рис. 4.87. Воротная вена.

А. Основной ствол воротной вены, область слияния селезеночной и верхней бры-
жеечной вен (режим цветового кодирования). Б. Ствол воротной вены и ее кон-

цевые ветви (режим цветового кодирования).

Рис. 4.88. Сосуды брюшной полости
(поперечное сканирование, В-режим).

Рис. 4.89. Кровоток в венах портальной системы.

А. Кровоток в воротной вене. Б. Кровоток в селезеночной вене (сканирование в проксимальном отделе, позади хвоста

поджелудочной железы). В. Кровоток в селезеночной вене в воротах селезенки.
