Ультразвуковая ангиология - часть 32

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

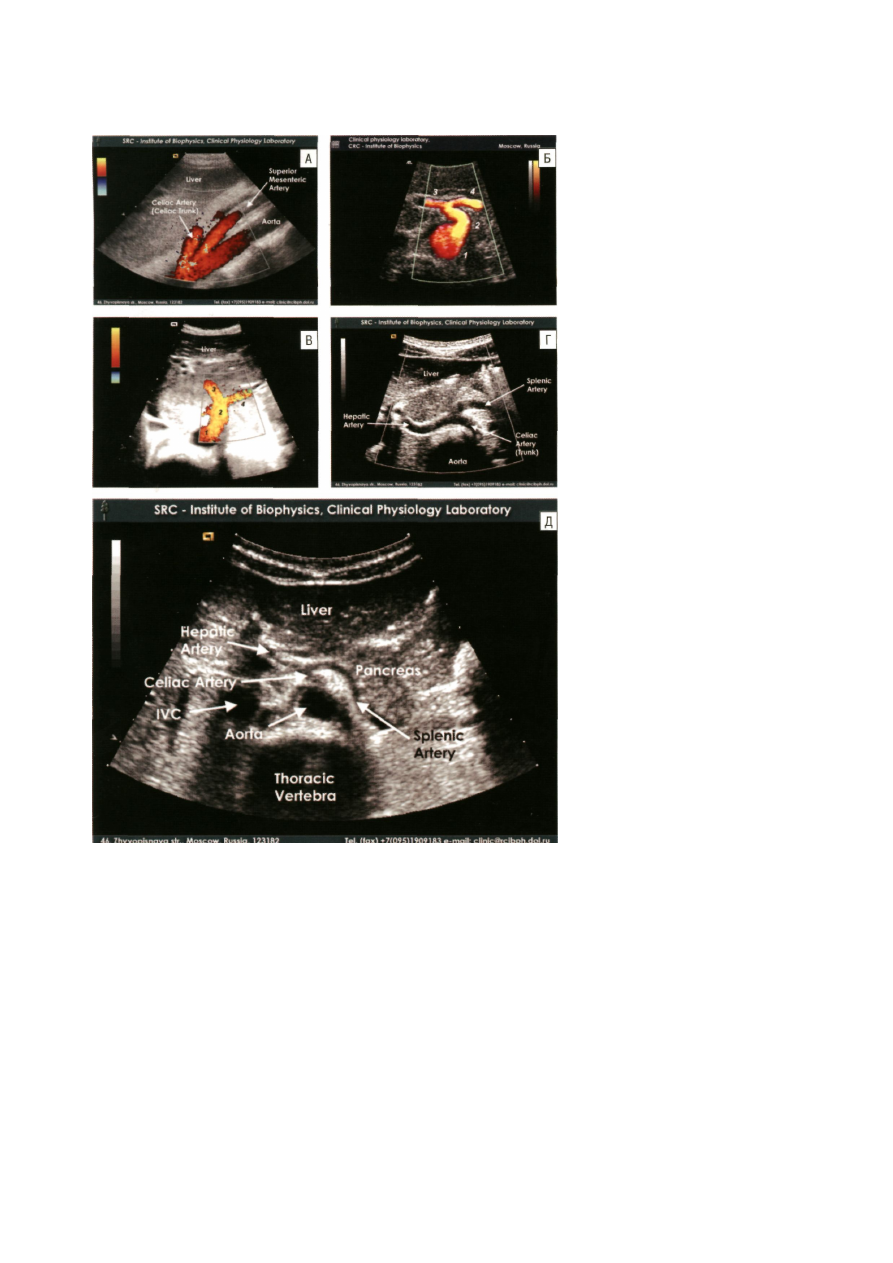

Рис. 4.79. Чревный ствол.

А. Продольное сканирование. Б, В, Г, Д. Поперечное сканирование.

1 - брюшной отдел аорты; 2 - чревный ствол; 3 - общая печеночная артерия; 4 -

селезеночная артерия.

ления собственно печеночной артерии на левую и пра-

вую долевые ветви целесообразно располагать ульт-
развуковой датчик перпендикулярно реберной дуге в
ее средней трети справа. Примерно в 45% случаев ви-
зуализируется средняя ветвь, которая разделяет ме-

диальный сегмент левой доли и квадратную долю пе-

чени. Правая ветвь печеночной артерии располагает-
ся впереди воротной вены, отдает пузырную артерию

и снабжает кровью правую долю печени. Левая ветвь
печеночной артерии снабжает кровью левую и хвос-
татую доли печени. В 20% случаев фиксируется отсут-
ствие собственно печеночной артерии и деление об-

щей печеночной артерии на четыре ветви: желудоч-
но-двенадцатиперстную, правую печеночную, левую

печеночную и пилорическую. Визу-
ализации у большинства пациентов

доступны устье и проксимальный

отдел общей печеночной артерии,
дистальный отдел собственно пече-
ночной артерии, устья и прокси-
мальные отделы правой и левой до-
левых артерий. Лишь у небольшого

процента пациентов удается про-
следить печеночную артерию на
всем протяжении [3,142-145].

Селезеночная артерия в обла-

сти устья и в проксимальном отделе
визуализируется при поперечном
сканировании брюшного отдела
аорты по парамедианной линии сле-

ва, далее она направляется книзу и
кзади и в дистальном отделе визуа-

лизируется из косой плоскости ска-

нирования в области ворот селезен-
ки. При этом ультразвуковой датчик
располагается параллельно ребер-
ной дуге слева либо под небольшим
углом к ней. У части пациентов ис-
следование селезеночной артерии в
воротах селезенки проводят из зад-
него паракостального доступа. При
стандартном ультразвуковом иссле-

довании оценивается состояние се-
лезеночной артерии в устье и в во-

ротах селезенки. Левая желудочная
артерия отходит влево и вверх от
чревного ствола и может быть визу-
ализирована на протяжении 1-2 см
от устья. При этом качественная ви-
зуализация ее просвета и оценка ге-
модинамики в нем из-за ее разме-
ров и анатомического расположе-
ния, как правило, затруднительна.
При ограничении визуализации че-
рез стандартные ультразвуковые

доступы используется индивидуаль-

ный подбор плоскостей сканирова-
ния, обеспечивающих оптимальную
визуализацию. При низком качестве
визуализации печеночной и селезе-
ночной артерий в области устья
можно косвенно определить нали-
чие патологии в этой зоне по состо-

янию дистального кровотока, который практически у

всех (до 98%) пациентов может быть оценен [146].

Классический тип деления чревного ствола

встречается у преобладающего числа пациентов. Од-
нако имеются варианты его строения и деления. По

данным N. Lygidakisn и G.Tytgat [144], возможны 6

вариантов деления чревного ствола:

- печеночно-селезеночный ствол (7,5%) - левая

желудочная артерия начинается отдельно;

- печеночно-селезеночно-брыжеечный ствол

(1,2%) - кроме печеночной и селезеночной, от чрев-
ного ствола отходит верхняя брыжеечная артерия;

- чревно-брыжеечный ствол (1,3%) - общая пе-

ченочная, селезеночная, левая желудочная и верх-

132

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Рис. 4.80. Аорта и верхняя брыжеечная
артерия (продольное сканирование из
бокового доступа, В-режим).

няя брыжеечная артерии начина-
ются общим стволом;

-желудочно-селезеночный и пе-

ченочно-брыжеечный ствол (0,4%);

- желудочно-селезеночный

ствол (2-4%);

- самостоятельное отхождение

всех артерий от аорты (1%).

Кроме того, могут встречаться

различные варианты строения и от-

хождения печеночной и селезеноч-

ной артерий [142].

Для получения изображения

верхней брыжеечной артерии брюшной отдел аорты
исследуется в продольной плоскости (рис. 4.80).
Ниже устья чревного ствола (в среднем на 0,5-2 см)
визуализируется устье верхней брыжеечной арте-
рии, которая в большинстве случаев в проксималь-
ном отделе располагается параллельно брюшному

отделу аорты и может быть визуализирована на про-
тяжении 5-10 см от устья (рис. 4.81). При попереч-
ном сканировании брюшного отдела аорты получа-
ют поперечное сечение верхней брыжеечной арте-

рии - слева от аорты и несколько ниже продольного

среза селезеночной артерии.

Нижняя брыжеечная артерия визуализируется

при сканировании брюшного отдела аорты в попе-
речной плоскости и располагается латерально сле-
ва ниже устья почечной артерии. Качественная визу-
ализация этой артерии, как правило, затруднена и
обычно возможна только на уровне устья.

Ограничениями для достоверной визуальной

оценки состояния просветов и сосудистой стенки не-
парных висцеральных ветвей брюшного отдела аор-
ты при исследовании в В-режиме являются моно-
плоскостное сканирование, относительно малый ди-
аметр исследуемых артериальных стволов, большая

глубина их залегания, низкая частота сканирования,
наличие артефактов, прежде всего по причине ме-

теоризма. У большинства обследуемых для досто-

верной оценки проходимости сосудов требуется ис-
следование в В-режиме, цветовом и спектральном

допплеровских режимах.

Чревный ствол и его висцеральные ветви отно-

сятся к артериям с низким периферическим сопро-
тивлением, верхняя и нижняя брыжеечные артерии

(вне фазы пищеварения) - с высоким [3,145-148]
(рис. 4.82). Скоростные и спектральные характерис-

Рис.  4 . 8 1 . Верхняя брыжеечная артерия. Продольное сканирование.

A, Б. Режим энергетического цветового допплеровского кодирования.

1 - аорта; 2 - верхняя брыжеечная артерия.

B. Режим цветового допплеровского кодирования по скорости. Г. В-режим (со-
отношение с окружающими структурами).

тики кровотока в артериях, кровоснабжающих орга-

ны пищеварения, напрямую зависят от фазы пище-
варения [142, 148, 149]. Реакция сосудистой систе-
мы на прием пищи включает два этапа, первым из ко-

торых является рефлекторный ответ, начинающийся
через 5 мин после приема пищи и продолжающийся
до 30 мин. В это время происходит повышение арте-

риального давления и величины сердечного выбро-
са, перераспределение кровотока из депо крови (ко-
нечностей) в бассейны артерий, кровоснабжающих
органы пищеварения. Второй этап включает гумо-
ральный ответ с изменением гемодинамики непос-
редственно в стенке пищеварительных органов; он
начинается через 30 мин после приема пищи и про-

должается до 7 ч (в зависимости от состава перева-

риваемой пищи). Во время гуморального ответа про-
исходит дилатация артерий, расположенных в стен-
ках пищеварительных органов и принимающих не-
посредственное участие в кровоснабжении пищева-
рительных желез, в ответ на выделение гастроинте-
стинальных гормонов (гастрина, секретина, холеци-
стокинина и др.), медиаторов (ацетилхолина), про-
дуктов пищеварения и обмена веществ (глюкозы,
АДФ, АМФ и др.), а также вследствие анаэробного
характера некоторых пищеварительных процессов

[149]. Вазодилатация приводит к снижению общего
периферического сопротивления в бассейне арте-
рий, снабжающих кровью пищеварительные органы,
и к усилению в них кровотока.

После приема пищи в чревном стволе и его вет-

вях при исследовании в спектральном допплеровс-
ком режиме сохраняется допплеровский спектр, ха-
рактерный для артерий с низким периферическим
сопротивлением, однако отмечается значительное
возрастание как линейных (преимущественно за счет

133

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

диастолической составляющей), так и объемных па-

раметров кровотока, сопровождающееся снижени-

ем индексов периферического сопротивления. В

верхней и нижней брыжеечных артериях после при-
ема пищи регистрируется допплеровский спектр, ха-
рактерный для артерий с низким периферическим
сопротивлением, с более высокими значениями ин-

дексов периферического сопротивления, чем в чрев-

ном стволе и его ветвях. Непосредственно после при-
ема пищи кровоток в бассейне чревного ствола и его

висцеральных ветвей, а также в верхней брыжеечной
артерии повышается. Скоростные показатели в ниж-
ней брыжеечной артерии снижаются. Через 3-4 ч
после приема пищи происходит возрастание скоро-
стных показателей кровотока, сопровождающееся
снижением индексов периферического сопротивле-
ния в бассейне нижней брыжеечной артерии. Сте-
пень изменения гемодинамики в артериях, питающих
желудочно-кишечный тракт, напрямую коррелирует
с активностью пищеварительных процессов и может

Рис. 4.82. Кровоток в непарных висцеральных ветвях брюшной аорты.
A. Кровоток в чревном стволе (продольное сканирование, увеличено место расположения метки контрольного объема). Б. Об-

щая и собственная печеночная артерии (взаимоотношения с воротной веной, спектр потока в общей печеночной артерии).
B. Кровоток в общей печеночной артерии (увеличено место расположения метки контрольного объема). Г. Собственная пече-
ночная артерия (после отхождения поджелудочнодвенадцатиперстной артерии; увеличено место расположения метки конт-

рольного объема). Д. Кровоток в левой желудочной артерии. Е. Кровоток в селезеночной артерии (проксимальный отдел) лоци-
рованный позади хвоста поджелудочной железы. Ж. Кровоток в селезеночной артерии (ворота селезенки). 3. Кровоток в устье

верхней брыжеечной артерии (увеличено место расположения метки контрольного объема). И. Кровоток в нижней брыжеечной
артерии (отхождение от левой боковой стенки аорты, сканирование из бокового доступа при положении на левом боку).

134

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

являться маркером патологических нарушений пи-
щеварения. В норме может отмечаться возрастание
линейной скорости кровотока (прежде всего усред-
ненной по времени максимальной и средней) до
200%, по сравнению с исходным уровнем.

После физической нагрузки показатели крово-

тока в артериях, кровоснабжающих органы желудоч-

но-кишечного тракта, снижаются ввиду обратного (в
сторону периферического сосудистого русла) пере-
распределения объма крови.

Параметры нормальной гемодинамики при ис-

следовании натощак в чревном стволе, общей пече-
ночной, селезеночной, верхней брыжеечной артери-
ях по данным разных авторов [142, 143, 150] пред-
ставлены в таблице 4.13. Во всех работах проводи-
лась оценка показателей кровотока в проксимальных
(внеорганных) отделах исследуемых артериальных
стволов.

Достоверная оценка средних скоростей крово-

тока (усредненной по времени максимальной и ус-

редненной по времени средней) при исследовании
абдоминальных сосудов ограничена из-за множе-
ства спектральных артефактов, обусловленных ды-

хательной и сердечной деятельностью. Вариабель-
ность параметров абдоминальной гемодинамики и
прежде всего скоростных объясняется невозможно-
стью у ряда пациентов исследования кровотока в не-
которых сосудах с корректными значениями угла ска-
нирования ввиду анатомических особенностей их
расположения.

Для ультразвукового исследования почечных ар-

терий используют передний, боковой и задний дос-
тупы. Исследование устьев, а также проксимальных
сегментов этих артерий проводят в положении паци-
ента лежа на спине. Сканирование брюшного отде-
ла аорты проводят в поперечной плоскости. Устья

почечных артерий визуализируются ниже устья вер-

хней брыжеечной артерии (приблизительно на 2 см),

причем устье правой почечной артерии, как прави-

ло, визуализируется выше устья левой. Над правой

почечной артерией проходит нижняя полая, над ле-
вой - почечная вена. Для исследования почечных ар-
терий в проекции ворот почек используют боковой и

задний доступы (рис. 4.83). В воротах почек почеч-

ная артерия расположена рядом с почечной веной и
мочеточником. Для визуализации сегментарных и до-

левых ветвей используется режим цветового доппле-

ровского картирования,поскольку сосудистая стен-
ка интрапаренхиматозных отделов почечной артерии
визуализируется нечетко. Благодаря густой сосуди-
стой сети и высокой интенсивности почечного кро-
вотока качество цветового кодирования обычно бы-
вает высоким и приближается к истинному строению
артериального почечного русла, особенно в режиме

трехмерной реконструкции (рис. 4.84). Для оценки

количественных показателей кровотока в интрапа-
ренхиматозных ветвях необходимо сочетание цвето-
вого и спектрального допплеровских режимов. Что-
бы исключить диагностическую ошибку при выявле-
нии патологии в сегментарных ветвях почечной ар-

терии рекомендуется проводить исследование дис-
тальной ренальной циркуляции на уровне междоль-
ковых артерий в верхнем, нижнем полюсах почки, а
также в ее центральной части [3, 139, 140, 149,151-

153]. При ограничениях исследования почечных ар-

терий в устье и воротах почки (выраженный метео-

ризм, низкое качество визуализации при выражен-
ном развитии подкожной жировой клетчатки, анома-

лии строения и отхождения почечных артерий, нали-
чие добавочных почечных артерий, наблюдаемых

приблизительно в 23% случаев, чаще слева, которые
могут отходить от подвздошных и других абдоми-
нальных артерий) оценка состояния кровотока про-
водится на уровне паренхиматозных ветвей [139].
При наличии характерных для разных патологичес-
ких процессов изменений дистальной гемодинами-
ки рекомендуется ангиографическое исследование

для уточнения характера и степени выраженности па-
тологического процесса.

Качественная визуализация просветов почечных

артерий и сосудистой стенки у преобладающего
большинства пациентов затруднена. Поэтому о про-
ходимости просветов судят по результатам комплек-
сного анализа данных, получаемых в В-режиме, цве-
товом и спектральном допплеровских режимах при

ведущей диагностической роли последнего.

Таблица 4.13. Показатели кровотока в основных непарных висцеральных ветвях брюшной аорты (mean±sd)

Артерия

Авторы, год публикации

Диаметр, мм

Vps, см/с

Ved, см/с

RI

PI

Чревный ствол

Кунцевич Г.И. и соавт., 1998

Новицкий В.А. и соавт., 1996

Брюховецкий Ю.А., 1999

 В.Г.,С.Э., 1999

6,7±0,3
6,3±1,2

6,4±0,65

128±12

134,7±50,7

125±18

120,5±34,5

42±3

57,8±40,6

32±14

36,2±16,4

0,67±0,02
0,76±0,19
0,71±0,06
0,68±0,05

1,29±0,12
1,75±0,89
1,57±0,22
1,29±0,12

Общая печеночная

Кунцевич Г.И. и соавт., 1998

Брюховецкий Ю.А., 1999

 В.Г.,С.Э., 1999

5,3±0,2

5,1±0,07

92±13

121±20

89,1±24,1

26±4

30±12

27,2±12,3

0,72±0,02
0,72±0,07
0,74±0,05

1,5±0,09

1,48±0,28

1,46±0,1

Селезеночная

Кунцевич Г.И. и соавт., 1998

Брюховецкий Ю.А., 1999

 В.П.С.Э., 1999

5,6±0,3

5,5±0,02

87±6

121±24

92±13,5

35±4

31 ± 10

31,2±5,7

0,61±0,02
0,72±0,06
0,68±0,06

1,05±0,11
1,53±0,24
1,48±0,12

Верхняя
брыжеечная

Кунцевич Г.И. и соавт., 1998

Новицкий В.А. и соавт., 1996

Брюховецкий Ю.А., 1999

 В.Г.,С.Э., 1999

7±0,3

6,3±1,5

6,3±0,62

136±16

148,3±57,2

126±32

121,5±34,3

21±3

39,78±20,9

21±14

10,5±2,3

0,84±0,01
0,86±0,14
0,88±0,08
0,89±0,02

2,69±0,23
2,74±1,59

2,76±0,3
2,9±0,65

135
