МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Для оценки типа реакции кровотока на проводи-

мую стимуляцию и последующего анализа активно-
сти ауторегуляторных механизмов мы используем

следующую классификацию:

- положительная реакция - индекс реактивнос-

ти 1,1-1,4;

- отрицательная реакция - индекс реактивнос-

ти от 0,9 до 1,1;

- парадоксальная реакция - индекс реактивно-

сти менее 0,9.

В качестве четвертого типа может быть выделе-

на усиленная положительная реакция (индекс реак-

тивности более 1,4), развивающаяся при исходных

нарушениях тонуса церебральных артерий.

Положительная реакция на противоположные по

направленности миогенные и метаболические сти-
мулы свидетельствует о минимальной активности

ауторегуляторных механизмов, что соответствует
уровню мозгового кровотока в гомеостатическом
диапазоне, отрицательная и парадоксальная реак-
ции - о напряжении ауторегуляторных механизмов.

Величины индекса реактивности (ИР) и коэффи-

циентов вариабельности (KB) в средней мозговой ар-

терии у практически здоровых лиц при проведении

пробы с физической нагрузкой (тоническое сжатие
руки в кулак на 30-40 с - метаболический тест) и с
нитроглицерином (сублингвально 0,25 мг) представ-

лены в таблице 4.10.

Учитывая целостность, анатомическую и функ-

циональную взаимосвязанность составляющих сис-

темы мозгового кровообращения, при оценке изме-

нений параметров кровотока по интракраниальным
артериям (например, по средней мозговой) в ответ
на определенный нагрузочный тест необходимо рас-
сматривать реакцию не изолированной артерии, а

двух одноименных одновременно и только на этом

основывать классификацию типов реакций.

При описании сочетанных реакций мы исполь-

зуем следующую классификацию [44]:

-однонаправленная положительная - при по-

ложительной реакции в парных артериях основа-

ния мозга;

- однонаправленная отрицательная - при дву-

сторонних отрицательных либо парадоксальных ре-
акциях или их сочетании в парных артериях основа-

ния мозга;

- разнонаправленная - при односторонней по-

ложительной реакции в сочетании с отрицательным
либо парадоксальным ответом контралатерально.

В случае одностороннего поражения церебраль-

ных артерий, например при стеноокклюзирующих
процессах, целесообразно разнонаправленную ре-
акцию подразделять на:

Таблица 4.10. Показатели цереброваскулярной реактивности в средней мозговой
артерии при миогенной и метаболической стимуляции у практически здоровых лиц

Статисти­
ческий

показатель

ИР при метаболической

стимуляции

ИР при миогенной

стимуляции

KB метаб/ миог

Статисти­
ческий

показатель

ИР при метаболической

стимуляции

ИР при миогенной

стимуляции

KB метаб/ миог

Статисти­
ческий

показатель

слева

справа

слева

справа

слева

справа

mean±sd
min-max

1,2±0,1
1,1-1,3

1,14±0,06
1,04-1,26

1,2±0,16
1,13-1,4

1,27±0,1
1,12-1,4

0,97±0,1
0,78-1,1

0,96±0,1

0,76-1,06

А - с преобладанием ответа на стороне поражения;

Б - с преобладанием ответа на контралатераль-

ной стороне.

Исследование цереброваскулярной реактивно-

сти является обязательной составляющей методики
транскраниального дуплексного сканирования

(транскраниальной допплерографии) и необходимо

для корректной трактовки результатов фоновой

оценки показателей кровотока.

Впервые исследование венозного кровотока

интракраниально в прямом синусе через транстем-
поральное акустическое окно методом транскрани-
альной допплерографии было проведено в 1991 г.
R. Aaslid [80]. Оценка венозного кровотока методом

транскраниального дуплексного сканирования явля-
ется достаточно сложной задачей ввиду низких па-

раметров кровотока в интракраниальных венах, ва-
риабельности их строения и расположения. У боль-
шинства пациентов локации доступно ограниченное
количество вен и синусов мозга - это средняя моз-
говая вена, базальная вена мозга (вена Розенталя),
большая вена мозга (вена Галена), прямой синус.

Л ишь у небольшого числа обследуемых удается ви-
зуализировать верхний и нижний сагиттальный си-

нусы, зону слияния синусов, поперечный, сигмовид-
ный, нижний каменистый, пещеристый синусы. Ло-
кация основных венозных коллекторов при дуплек-
сном сканировании осуществляется через височное
ультразвуковое окно. Ориентирами при локации
средней мозговой вены являются пирамида височ-
ной кости и средняя мозговая артерия, идущая па-
раллельно (рис. 4.49). Вена Розенталя проходит па-
раллельно задней мозговой артерии. Анатомичес-
ким ориентиром при ее локации являются ножки
мозга (средний мозг). Для получения изображения
вены Галена и прямого синуса необходимо визуа-

лизировать таламусы и III желудочек мозга (см. рис.
4.39). Эти венозные структуры располагаются кза-
ди от анатомических ориентиров параллельно сред-

ней линии мозга. Плоскость сканирования практи-
чески параллельна основанию мозга. Для визуали-
зации остальных венозных синусов изменяют плос-
кость сканирования в проекции височного окна с по-
воротом ультразвукового датчика на 40-60° относи-

тельно горизонтальной оси. Исследование прямо-

го синуса возможно через трансокципитальное уль-

тразвуковое окно (см. рис. 4.34), поскольку при та-

ком положении датчика направление кровотока в
прямом синусе и направление распространения
ультразвукового луча практически полностью совпа-

дают, что оптимально для корректной оценки пара-

метров кровотока. Из этого же доступа может быть
визуализирована большая вена мозга (рис. 4.50).

Во всех венах и синусах, осуще-

ствляющих отток крови от головно-
го мозга и доступных ультразвуково-
му исследованию в допплеровском
режиме, кровоток имеет монофаз-
ный псевдопульсирующий характер.
Степень его псевдопульсации в от-
сутствие нарушений минимальна и
обусловлена передаточной пульса-
цией с вещества головного мозга.

112

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Допплеровский спектр характеризуется практичес-

ки полным отсутствием спектрального окна и равно-
мерным спектральным распределением. При коли-
чественной оценке показателей венозного кровото-
ка могут быть проанализированы максимальная ско-
рость кровотока, соответствующая фазе диастолы
(при параллельном мониторинге ЭКГ) и усредненная
по времени максимальная и средняя скорости кро-
вотока (рис. 4.51).

Визуализация венозных стволов существенно

улучшается при применении эхоконтрастных пре-

паратов.

Данные литературы о частоте визуализации

различных венозных стволов и синусов, а также ско-
ростных параметрах кровотока по ним [1, 39, 80-83]
представлены в таблице 4.11.

Для оценки функционального состояния веноз-

ного отдела системы мозгового кровообращения при-
меняются ортостатические и антиортостатические
нагрузки. Рефлекторное изменение артериального

давления и ответная реакция артериолярного дере-

ва приводят к сочетанной реакции мозговых вен. В от-
вет на ортостатическую нагрузку отмечается сниже-
ние максимальной скорости в интракраниальных ве-
нах, в ответ на антиортостатическую - ее усиление.

А.Р. Шахнович и В.А. Шахнович [39,

83] при исследовании кровотока в
прямом синусе методом транскра-
ниальной допплерографии при ор-

тостатической нагрузке наблюдали
снижение максимальной скорости

кровотока на 2-10 см/с (7-33%), при

антиортостатической - ее повыше-
ние на 3-12 см/с (11-33%).

Протокол заключения по ре-

зультатам проведенного ультразву-

кового обследования должен со-

держать информацию о проходимо-
сти исследованных сосудов, их гео-

метрии (при наличии патологии - с
описанием характера нарушений),
состоянии сосудистой стенки при
исследовании на экстракраниаль-
ном уровне, состоянии просвета со-
суда (в случае наличия патологии -
с описанием локализации, разме-
ров, структуры), подробное описа-
ние локальных и системных наруше-
ний гемодинамики, включая сте-
пень и характер коллатерального
перераспределения кровотока,
описание характера реакции крово-
тока в церебральных артериях на
пробы миогенной и метаболичес-
кой направленности. Описание со-
стояния вен должно включать дан-

ные об их проходимости, размерах
и состоянии сосудистой стенки (при
исследовании на экстракраниаль-
ном уровне), просвета сосуда, о на-

личии, характере (фазности) крово-
тока, наличии изменений скорост-

ных характеристик.

Клиническая (морфологическая) трактовка по-

лученных данных может быть проведена лишь при на-
личии у пациента признаков патологического про-

цесса, имеющего специфическую ультразвуковую
картину.

Пример ультразвукового заключения

Пациент П., 56 лет.

Дата исследования: 11.01.99

Система: Acuson-Sequoia

Дуплексное сканирование экстракраниаль-

ных отделов брахиоцефальных сосудов и транс-
краниальное дуплексное сканирование

Дистальный отдел плечеголовного ствола,

проксимальные отделы подключичных артерий,
общие, наружные и внутренние сонные, позвоноч-
ные артерии в экстракраниальных отделах визуа-

лизированы, проходимы. Комплекс интима - ме-
диа сонных артерий неравномерно утолщен до

1,1-1,2 мм, преимущественно в области бифурка-

ций общих сонных артерий. В области бифуркации
правой общей сонной артерии с распространени-
ем в устье внутренней сонной артерии по задней
стенке визуализируется гетерогенная локальная

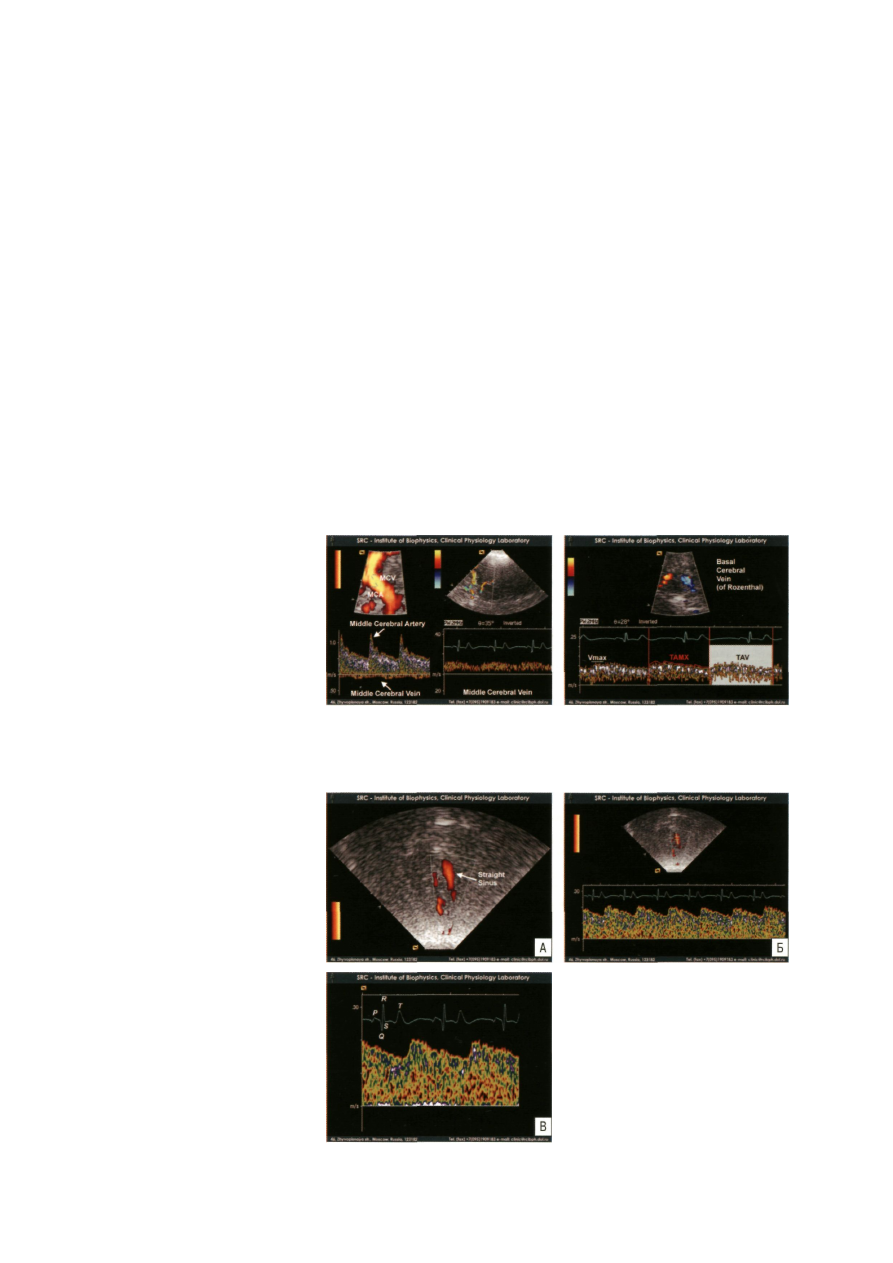

Рис.  4 . 4 9 . Средняя мозговая вена.

Дуплексное сканирование. Спектр внут-

рипросветного потока. Синхронизация
с ЭКГ. Увеличено место расположения
метки контрольного объема.

Рис.  4 . 5 1 . Допплеровские измерения
при исследовании интракраниальных
вен (пояснения в тексте).

Рис. 4.50. Трансокципитальное скани-
рование прямого синуса.

A. Прямой синус (энергетическое цве-
товое допплеровское кодирование).

Б. Прямой синус (дуплексное сканиро-
вание с энергетическим цветовым доп-
плеровским кодированием и спектраль-
ным анализом, синхронизация с ЭКГ).
B. Спектр потока в прямом синусе (от-
четливая псевдопульсация, синхрони-

зация с ЭКГ).

113

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Таблица  4 . 1 1 . Частота визуализации и максимальная скорость кровотока в основных интракраниальных венах и синусах мозга

Вена, синусы

Автор, год публикации

Метод

Число

наблюдений

Возраст,

годы

Процент

визуализации

Vmax, см/с

Средняя мозговая
вена

Valdueza J., 1996

ТКД

60

41,9±15(10-71)

21,7

11,1±2,7(6-18)

Средняя мозговая
вена

S t o l z  E . и  с о а в т . , 1997

ткдс

44

36,6±13,6

59

13,8±8,9

Средняя мозговая
вена

Baumgartner R. и соавт., 1997

ТКДС

120

60±18

88 до 60 лет

10(4-15)

Средняя мозговая
вена

Л е л ю к  В . П . С . Э . , 1997

ТКДС

-

-

96

9

Вена Розенталя

Valdueza J., 1996

ТКД

60

41,9±15(10-71)

100

10,1 ±2,3 (4-17)

Вена Розенталя

S t o l z  E . и  с о а в т . , 1997  ТКДС

44

36,6±13,6

84

13,7±4,7

Вена Розенталя

Baumgartner R. и соавт., 1997

ткдс

120

60±18

97 до 60 лет

13(7-19)

Вена Розенталя

Barrels E., 1997

ТКДС

20

-

95

-

Вена Розенталя

Molina S., 1997

ТКД

20

-

-

11,6±2,4

Вена Розенталя

Л е л ю к  В . Г . , С . Э . , 1997

ТКДС

-

-

100

11

Внутренняя мозговая
вена

Bogdahn U., 1993

ТКДС

7

23-64

100

-

Внутренняя мозговая
вена

Baumgartner R. и соавт., 1997

ткдс

120

60±18

34 до 60 лет

14(10-18)

Большая мозговая
вена

Bogdahn U., 1993

ткдс

7

23-64

100

-

Большая мозговая
вена

S t o l z  E . и  с о а в т . , 1997  ТКДС

44

36,6±13,6

64

29,2±9,9

Большая мозговая
вена

Baumgartner R. и соавт., 1997

ткдс

120

60±18

34 до 60 лет

23 (12-34)

Большая мозговая
вена

B a r t e l s  E . , 1997

ткдс

20

-

80

-

Большая мозговая
вена

Л е л ю к  В . Г . , С . Э . , 1997

ткдс

-

-

35

13

Прямой синус

A a s l i d  R . , 1991

ТКД

12

33

75

23±3

Прямой синус

Bogdahn U., 1993

ткдс

7

23-64

100

-

Прямой синус

Becker G., 1995

ткдс

30

49

73

19,1±3,1

Прямой синус

Шахнович В.А., 1996, 1998

ТКД

25

20-40

-

20(14-28)

Прямой синус

S t o l z  E . и  с о а в т . , 1997

ткдс

44

36,6±13,6

86

31,7±15,6

Прямой синус

Baumgartner R. и соавт., 1997

ткдс

120

60±18

60 до 60 лет

26(12-39)

Прямой синус

B a r t e l s  E . , 1997

ткдс

20

-

85

-

Прямой синус

Л е л ю к  В . Г . , С . Э . , 1997

ткдс

-

-

75

15

Верхний (ВСС) и
нижний (НСС)
сагиттальные синусы

Bogdahn U., 1993

ткдс

7

23-64

100 для НСС

-

Верхний (ВСС) и
нижний (НСС)
сагиттальные синусы

Becker G., 1995

ткдс

30

49

0

-

Верхний (ВСС) и
нижний (НСС)
сагиттальные синусы

S t o l z  E . и  с о а в т . , 1997

ткдс

44

36,6±13,6

53 для ВСС

12,9±3,9

Верхний (ВСС) и
нижний (НСС)
сагиттальные синусы

Л е л ю к  В . Г . , С . Э . , 1997

ткдс

-

-

3 для ВСС

8

Слияние синусов

S t o l z  E . и  с о а в т . , 1997

ткдс

44

36,6±13,6

53

14,3±5,6

Поперечный синус

S t o l z  E . и  с о а в т . , 1997

ткдс

44

36,6±13,6

73

23,1±9,5

Поперечный синус

Л е л ю к  В . П . С . Э . , 1997

ткдс

-

-

24

7

Сигмовидный синус

Л е л ю к  В . П , 1997

ткдс

-

-

10

18

Нижний каменистый
синус

Doepp F., 1997

ТКД

60

35,9±14,2

95

18,6±7,8

Нижний каменистый
синус

Пещеристый синус

Л е л ю к  В . П . С . Э . , 1997

ткдс

-

-

24

7

Примечание. ТКД - транскраниальная допплерография; ТКДС - транскраниальное дуплексное сканирование.

плоская атеросклеротическая бляшка, стенозиру-
ющая просвет до 30% по диаметру, в устье левой
внутренней сонной артерии - по переднелате-
ральной стенке, полуконцентрическая атероскле-
ротическая бляшка со стенозом просвета до 25-

30% по диаметру. Правая позвоночная артерия
входит в канал поперечных отростков шейных по-
звонков на уровне СЗ. Диаметр правой позвоноч-
ной артерии 2,9 мм, левой -3,4 мм. Кровоток во
всех парных артериях симметричный, с обычными

скоростями и спектрами.

Виллизиев круг замкнут, кровоток в парных ар-

териях основания мозга симметричный, скорость и
спектры обычные, признаков коллатерализации кро-
вотока в пределах замкнутого большого артериаль-

ного кольца, локальных гемодинамических сдвигов
не выявлено.

При кратковременной компрессии общей сон-

ной артерии в средней мозговой артерии с обеих
сторон отмечается повышение скорости кровото-
ка на 20-25%.

Кровоток в венах Розенталя и прямом синусе с

обычными скоростями и спектрами.

Заключение: эхографические признаки стено-

зирующего атеросклеротического поражения бра-

хиоцефальных артерий без признаков локальных и

системных гемодинамических нарушений; анома-

лия правой позвоночной артерии: вхождение в ка-

нал поперечных отростков шейных позвонков на
уровне СЗ.

114

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Методика исследования артерий и вен

конечностей

Оценка периферической сосудистой системы

включает комплексное исследование периферичес-
ких артерий и вен с учетом взаимосвязи и взаимо-
обусловленности выявляемых в каждой из систем ге-
модинамических феноменов.

Показаниями к исследованию периферических

артерий и вен конечностей - как верхних, так и ниж-
них служат: клинические признаки ишемии конечно-
стей (острого и хронического характера); клиничес-
кие признаки веноокклюзирующей и посттромботи-
ческой болезни, варикозного расширения вен ниж-

них конечностей; клинические признаки ангиодисп-

ластических процессов (аневризм, артериовенозных

фистул); симптомы хронической венозной недоста-

точности конечностей без четких анамнестических

сведений о первичном веноокклюзирующем пораже-
нии; трофические изменения конечностей с неясной
этиологией процесса; подозрение на сосудистый
характер поражения у пациентов без четкой клини-
ческой симптоматики; предоперационная подготов-
ка пациента (с целью исключения возможных источ-
ников тромбоэмболии легочной артерии во время
операции и в послеоперационном периоде).

Цели ультразвукового исследования: выявление

стеноокклюзирующих поражений в артериальной и
венозной системе, оценка их локализации, протяжен-
ности, размеров, эхоструктуры; определение состоя-
ния системы компенсации и гемодинамической зна-
чимости имеющихся поражений, включая функцио-
нальное состояние артериального русла; выявление
артериальных и венозныханевризм, артериовенозных
фистул, аномалий развития артериальных и венозных
стволов, оценка их локализации, размеров, степени и
характера влияния на локальную и
системную гемодинамику.

Исследование артерий (вен)

верхних и нижних конечностей с
уровня общей бедренной артерии и
вены проводится датчиком линей-
ного формата, работающим в час-
тотном диапазоне от 5 до 10 (15)
МГц (оптимально 7-10 МГц). Повы-
шение частоты сканирования целе-
сообразно при исследовании сосу-
дов дистальных отделов конечнос-
тей - кисти, стопы. Для оценки под-
вздошных артерий и вен, а также
брюшного отдела аорты и нижней
полой вены можно использовать
датчики конвексного или векторно-

го формата, работающие в частот-
ном диапазоне от 2,5 до 8 МГц (оп-

тимальная частота 3,5-5 МГц).

Методика исследования

периферических артерий

Ультразвуковому исследова-

нию доступны подключичные, под-
мышечные, плечевые, локтевые, лу-

чевые артерии, включая их дистальные отделы на ки-
сти, а также крупные ветви на верхних конечностях,

подвздошные, бедренные, подколенные, передняя и

задняя большеберцовые артерии, включая их дис-
тальные отделы на стопе, а также крупные ветви на

нижних конечностях.

Сканирование всех артерий, за исключением ди-

стальных отделов локтевой, лучевой, а также пере-
дней и задней большеберцовых проводят в продоль-

ной и поперечной плоскостях. Использование двух
плоскостей позволяет минимизировать количество

диагностических ошибок.

Стандартный протокол исследования перифе-

рических артерий включает их оценку в стандартных
диагностических точках с возможным расширением
зоны обследования при выявлении патологических
изменений кровотока. Стандартные диагностические

точки - это зоны, в которых артерия лежит наиболее

поверхностно и имеет постоянные анатомические
ориентиры. После локации сегмента артерии в стан-

дартной диагностической точке далее она может

быть визуализирована на всем протяжении по соот-
ветствующим проекционным линиям.

Диагностическими точками при исследовании ар-

терий верхних конечностей являются: второй сегмент
подключичной артерии, подмышечная артерия, дис-
тальный отдел плечевой артерии, устья локтевой и лу-
чевой артерий, участки локтевой и лучевой артерий на
уровне запястья. При оценке артерий нижних конечно-
стей стандартными диагностическими точками служат:
общая бедренная артерия, зона ее бифуркации, про-

ксимальные отделы поверхностной и глубокой бедрен-
ных артерий, подколенная артерия, дистальные отде-

лы задней и передней большеберцовых артерий на
уровне медиальной и латеральной лодыжек.

Исследование артерий верхних конечностей

проводится в положении пациента
лежа на спине. Для получения изоб-

Рис.  4 . 5 2 . Методика исследования
подмышечных сосудов.

Рис. 4.53. Методика исследования ди-

стального отдела плечевых сосудов.

Рис. 4.54. Методика исследования дистальных отделов лучевой (А) и локтевой
(Б) артерий.

115
