МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Таблица 4.3. Диаметры яремных вен и показатели кровотока в них (mean±sd, min-max)

Яремная вена

Диаметр, мм  А, см/с

S, см/с

Т, см/с

S/T

Внутренняя справа

9,44±2,12

5-12,7

9,2±2,8

5-13

25±11

7-45

17,2±7,8

7-29

1,52±0,55

0,6-2,4

Внутренняя слева

9,01±1,85

5,4-11,5

6,5±2,27

3-10

19±6,8

12-33

13,7±4,3

9-21

1,44±0,14

1,25-1,7

Наружная справа

3,9±0,6
2,5-4,5

6,8±1,7

4-10

17,5±6,2

9-29

8,6±3,5

4-16

2,2±0,8

1,18-3,6

Наружная слева

4,2±0,3
3,7-4,8

6,5±1,9

4-11

15,2±3,3

9-20

9,4±3,2

6-15

1,75+0,46

1,25-2,6

Таблица 4.4. Сторонняя асимметрия диаметров яремных вен и показателей кровотока, % -
соотношения значений слева и справа, % (mean±sd, min-max)

Яремная вена

Δ Диаметр

ΔА

ΔS

ΔΤ

ΔS/T

Внутренняя

28±23

3-94

36±22

0-60

36±29
0-100

40±25

12-90

41±35
7-148

Наружная

15+13

4-48

24±20

0-75

29±27

5-88

37±27

14-100

30±16

6-60

количества исследованных вен), полное отсутствие
кровотока в 12 случаях (7%), его незначительное

снижение в 1 (1%) случае (отсутствие остиального
клапана).

Диаметры внутренних и наружных яремных вен

и количественные параметры кровотока в них при-
ведены в таблице 4.3.

Степень асимметрии диаметров и количествен-

ных параметров кровотока в наружных и внутренних
яремных венах представлена в таблице 4.4.

Анализ полученных данных свидетельствует о

значительной вариабельности как анатомических, так
и гемодинамических параметров яремных вен. Опре-
деление средних значений и максимальных вариаций
значений позволяет установить нормативный диапа-
зон для оценки наличия патологических изменений.

Существуют реальные ограничения для расчетов

объемных показателей кровотока в яремных венах.

Во-первых, это сложность измерения диаметров
яремных вен, минимальная ошибка которого ведет к
значимой погрешности при вычислении объема, во-
вторых, сложность расчета усредненных скоростей
из-за вариабельности венозного кровотока, обуслов-

ленной дыханием, глотанием, передаточной пульса-

цией и т. д. Однако для ориентировочных расчетов ве-
нозного объемного кровотока применима приведен-
ная выше формула 4.12. С. Brunholzl и Н. Muller [37]
при оценке объемного кровотока во внутренних ярем-
ных венах методом дуплексного сканирования полу-
чили следующие данные: у мужчин 793±276 мл/мин,
у женщин 799±288 мл/мин, по Н. Muller  [ 3 8 ] , -
656±113 мл/мин. Эти данные согласуются с извест-
ными величинами объемного кровотока в приносящем -
артериальном русле мозга (706,2±84,5 мл/мин) [25].

Диагностическая значимость оценки изменений

показателей кровотока во внутренних яремных венах

для объективизации нарушений церебральной ве-

нозной циркуляции достаточно низка в связи с суще-

ствованием нескольких венозных
коллекторов, осуществляющих отток
крови из полости черепа, а также с
участием внутренней яремной вены
в обеспечении экстракраниальной
циркуляции.

Позвоночные вены могут быть

визуализированы параллельно по-
звоночной артерии в сегменте V2.
Частота визуализации позвоночных
вен составляет около 70%. Огибаю-
щая допплеровского спектра имеет
монофазный характер. Кровоток син-

хронизирован с актом дыхания. Коли-

чественные показатели кровотока в
позвоночных венах вариабельны.

Диагностическая значимость

оценки изменений кровотока в по-
звоночных венах для объективиза-
ции нарушений венозного оттока из
полости черепа чрезвычайно низка
ввиду отсутствия прямого участия
этих вен в его обеспечении.

Методика транскраниально-

го дуплексного сканирования

Транскраниальное дуплексное сканирование

выполняется только после проведения дуплексного
сканирования экстракраниальных отделов брахиоце-
фальных артерий.

Методика транскраниального дуплексного ска-

нирования включает исследование вещества голов-
ного мозга в В-режиме (транскраниальная соногра-
фия) и исследование кровотока в крупных интракра-
ниальных артериях, венах и синусах с использовани-
ем эффекта Допплера. Визуализация стенки интрак-
раниальных сосудов в В-режиме при транскраниаль-
ном сканировании принципиально невозможна из-за

ультразвукового излучения низкой (2-2,5 МГц) час-
тоты, необходимой для преодоления препятствия в

виде костей черепа. В связи с этим вся качественная
информация о состоянии просвета сосуда, сосудис-

той геометрии оценивается по характеру изменений

цветовой картограммы потока крови в сосуде.

Транскраниальное дуплексное сканирование

проводится векторным (секторным) датчиком, гене-
рирующим импульсные колебания с частотой 1-2,5
МГц (2 МГц) через два основных и два дополнитель-
ных стандартных доступа. Основными доступами яв-

ляются транстемпоральный - через чешую височной

кости (рис. 4.31), и субокципитальный - через боль-
шое затылочное отверстие (рис. 4.32), дополнитель-
ными - трансорбитальный - через верхнюю глазнич-
ную щель (рис. 4.33) и трансокципитальный - через
чешую затылочной кости, над затылочным бугром
(рис. 4.34) [1, 39, 40, 41]. Исследование через тем-
поральное и трансорбитальное окна проводится в по-

ложении пациента лежа. При проведении сканиро-

вания через темпоральное (височное) ультразвуко-
вое окно его голова повернута в сторону, противо-
положную стороне исследования. Датчик устанавли-
вается на чешую височной кости кпереди от ушной
раковины (переднее темпоральное окно), над ней
(среднее темпоральное окно) и кзади от ушной ра-

100

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Рис. 4.31.Транскраниальное сканиро-
вание через височное «окно».

Рис. 4.33. Транскраниальное сканиро-
вание через глазничное «окно».

Рис. 4.32. Транскраниальное сканиро-
вание через затылочное «окно».

Рис. 4.34.Транскраниальное сканиро-
вание через затылочную кость.

ковины (заднее темпоральное окно)
(рис. 4.35) с первоначальной ориен-
тацией плоскости сканирования па-
раллельно основанию черепа. Это
позволяет получить изображение
структур головного мозга полушар-
ной и центральной локализации, а

также костных структур (пирамиды

височной кости), которые служат
ориентирами для визуализации со-

судов. В данной проекции визуали-
зируются средние, передние и зад-
ние мозговые артерии, передние и
задние соединительные артерии,
поперечное сечение основной ар-
терии, средняя мозговая вена, вена
Розенталя, вена Галена, прямой синус. Изменяя
плоскость сканирования, из темпорального окна ви-
зуализируют дополнительные сонографические сре-
зы мозгового вещества, а также сагиттальный, сиг-
мовидный, поперечный синусы. Изображение инт-
ракраниальной части внутренней сонной артерии
(сифона) может быть получено при повороте датчи-
ка вокруг оси на 50-90°.

При сканировании через трансорбитальный до-

ступ ультразвуковой датчик устанавливается на вер-

хнее веко при закрытых глазах пациента с ориента-

цией плоскости сканирования на затылочный бугор.
Из этого доступа можно визуализировать сифон
внутренней сонной артерии (в поперечном сечении),
глазную артерию. Однако данный доступ применя-
ется редко ввиду сложной конфигурации сифона
внутренней сонной артерии и большой (относитель-
но этого доступа) глубины залегания, а также невоз-
можности исследования параметров кровотока в си-
фоне с корректным углом сканирования. При прове-

Рис. 4.36. Варианты транскраниально-
го сканирования из заднего доступа.

А. Варианты сканирования через субок-

ципитальное окно: фронтальное сканиро-
вание по средней линии (1), справа (2),
слева (3). Б. Сагиттальное сканирование.

Рис.  4 . 3 5 . Варианты расположения

датчика при транскраниальном скани-

ровании через височное «окно».

1 -среднее«окно»; 2-переднее«окно»;

3 - заднее «окно».

дении сканирования через трансор-

битальный доступ необходимо рабо-

тать в диапазоне мощности, допус-
тимом для исследований через глаз-

ное яблоко (не выше 100 мВт/см

2

).

Превышение верхней границы экс-
периментально установленного ди-

апазона мощности может привести

к развитию осложнений, основным из которых явля-

ется отслойка сетчатки.

Исследование через субокципитальное и

трансокципитальное окна целесообразно проводить

в положении пациента сидя спиной к оператору с вер-

тикальным положением головы. Субокципитальное
сканирование позволяет исследовать интракрани-
альные отделы позвоночных артерий и основную ар-
терию, в некоторых случаях сегменты Р1 и Р2 задних

мозговых артерий, мозжечковые артерии и прямой
синус, а также паравертебральные и парабазиляр-
ные венозные сплетения. При исследовании датчик
располагается по средней линии под затылочным
бугром или латерально (парамедианно). Плоскость
сканирования находится под углом 30-60° относи-

тельно поверхности шеи с направлением на надбров-

ные дуги - при центральном расположении датчика

либо на внутренний угол противоположной глазни-

цы - при парамедианном. Голова больного может
находиться в прямом положении или быть наклоне-

101

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

на в различной степени вперед и в стороны. Плос-
кость сканирования при исследовании основной ар-

терии может быть изменена на сагиттальную

(рис. 4.36). Для визуализации прямого синуса, а так-

же некоторых других сосудов (фрагментов задних

мозговых артерий, глубоких вен мозга и др.) в пос-

леднее время используется трансокципитальный
доступ (см. рис. 4.34). При этом датчик располагает-
ся выше большого затылочного бугра, плоскость ска-

нирования параллельна основанию черепа или со-
ставляет с ним угол 20-30°.

Исследование необходимо начинать с ориенти-

ровочного сканирования в В-режиме с визуализаци-
ей структур головного мозга, оценивая наличие па-

тологических образований в них (рис. 4.37). Анато-

мическим ориентиром при сканировании средней
мозговой артерии, сифона внутренней сонной арте-
рии, передней мозговой артерии, средней мозговой
вены является пирамида височной кости, имеющая
повышенную эхогенность. Сегмент А2 передней моз-

говой артерии находится в проекции межполушар-
ной щели. Анатомическим ориентиром для визуали-

зации задней мозговой артерии, вены Розенталя, по-
перечника основной артерии служат ножки мозга -

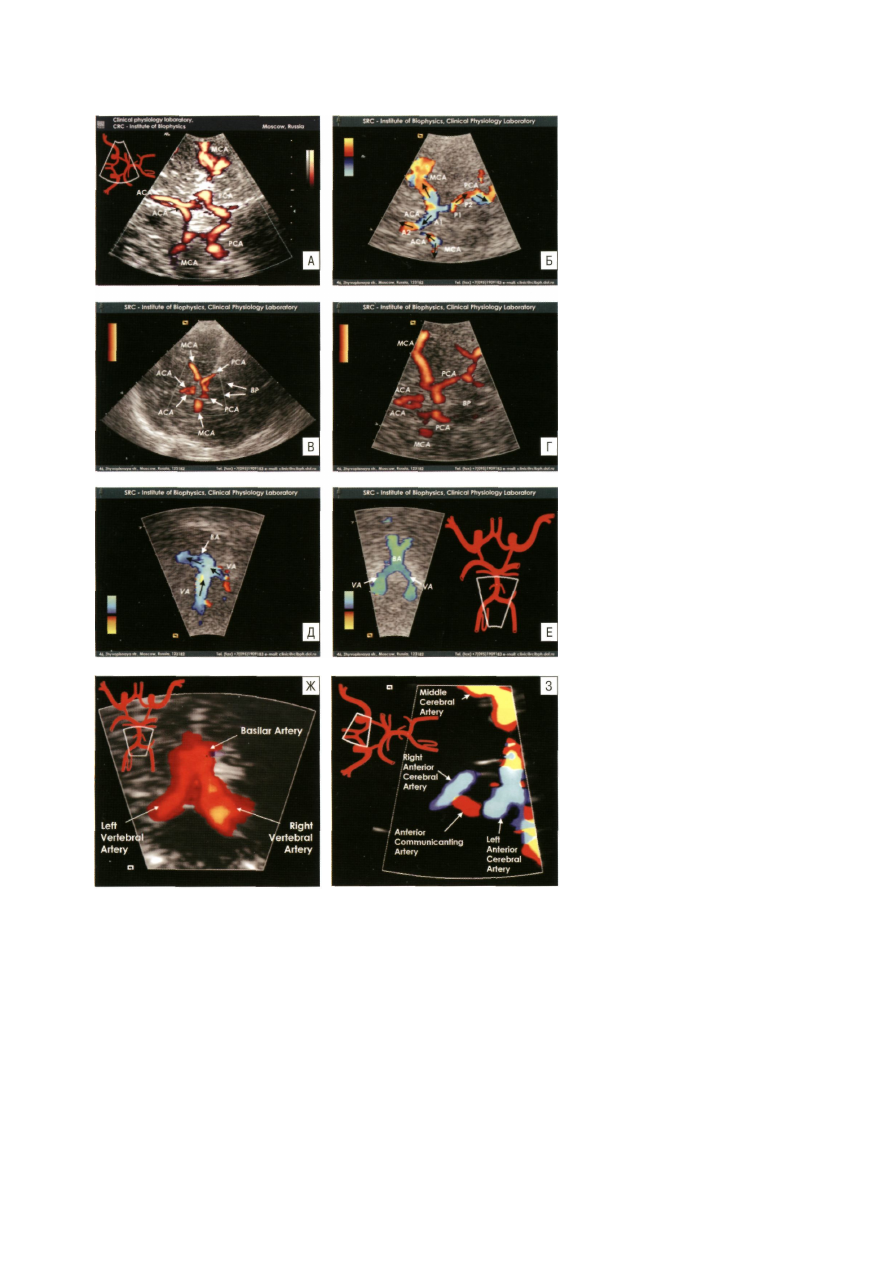

средний мозг (рис. 4.38). Анатомическими ориенти-

рами при визуализации вены Галена, прямого сину-

са и зоны слияния синусов (синусного стока) явля-
ются таламус и III желудочек мозга. Перечисленные
выше вены визуализируются кзади от них параллель-
но средней линии мозга (рис. 4.39)

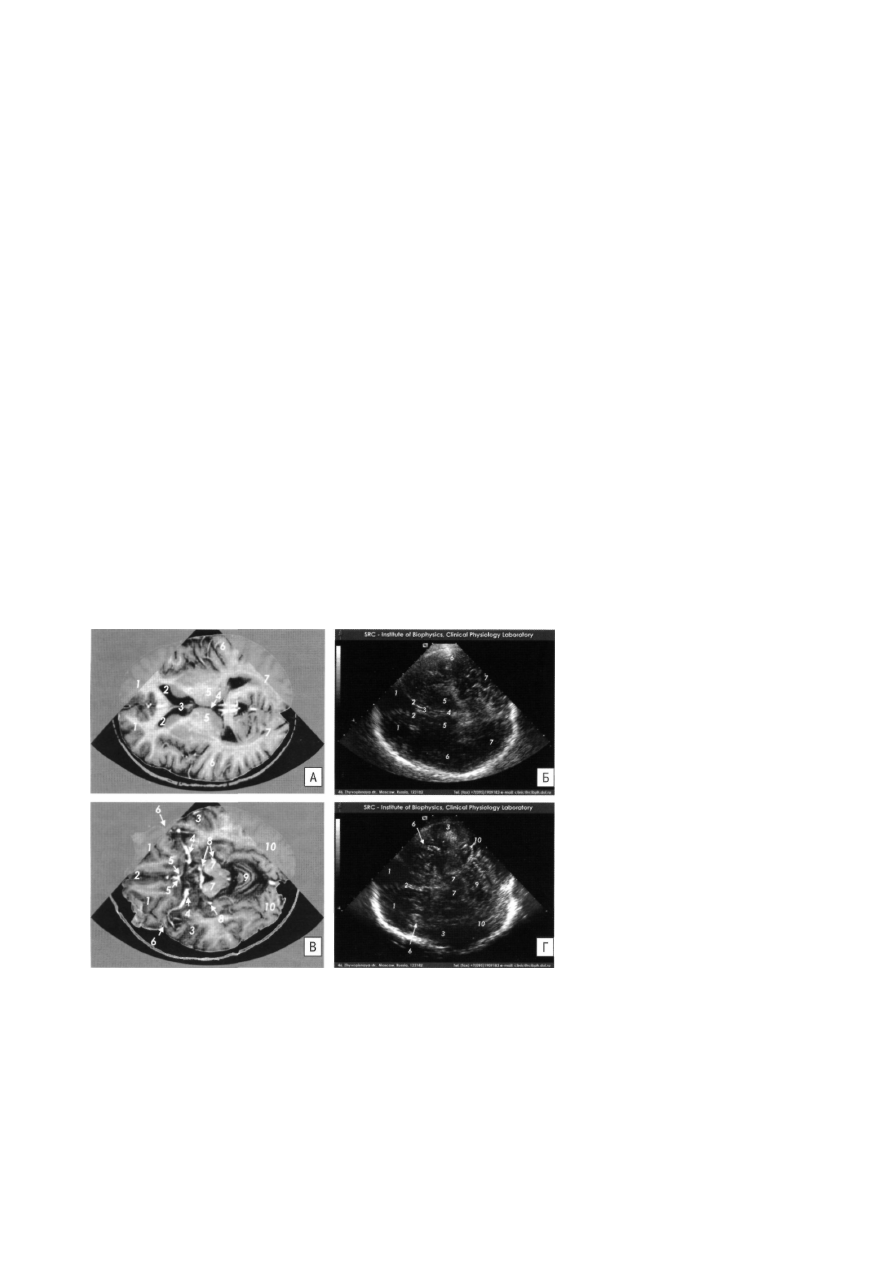

Рис. 4.37. Ультразвуковая визуализация структур головного мозга. Транскрани-

альное сканирование через височное «окно»: сопоставление серошкальных эхо-
грамм с подобными магнитно-резонансными срезами.
A, Б. Высокие аксиальные срезы (на магнитно-резонансной томограмме показа-

но примерное расположение инсонируемого поля).

1 - лобные доли; 2 - передние рога боковых желудочков мозга; 3 - прозрачная
перегородка; 4 - III желудочек; 5 - зрительные бугры; 6 - височные доли; 7 - за-

тылочные доли.

B, Г. Низкие аксиальные срезы.

1 - базальные отделы лобных долей; 2 - межполушарная щель; 3 - височные доли;

4 - средни е мозговые артерии; 5 - передние мозговые артерии; 6 - сильвиевы щели;
7 - ножки мозга; 8 - задняя мозговая артерия; 9 - мозжечок; 10 - затылочные доли.

Правильность локации и визуальной интерпрета-

ции получаемых изображений, прежде всего соеди-
нительных артерий, необходимо проверять с помо-
щью компрессионных проб. Для получения информа-
ции о функциональной состоятельности передней со-

единительной артерии проводится локация сегмента

А1 передней мозговой артерии. Далее осуществляет-

ся последовательная кратковременная (3-5 с) комп-

рессия общих сонных артерий над устьем с гомо- и
контралатеральной стороны. При компрессии гомо-

латеральной общей сонной артерии в случае отсут-
ствия либо функциональной несостоятельности пере-
дней соединительной артерии кровоток значительно
снижается. При ее функциональной состоятельности
отмечается инверсия кровотока (рис. 4.40). При комп-

рессии контралатеральной общей сонной артерии в
случае отсутствия либо функциональной несостоятель-
ности передней соединительной артерии кровоток не
изменяется. При ее функциональной состоятельности

отмечается возрастание кровотока в лоцируемом сег-
менте А1 передней мозговой артерии. Для получения
информации о функциональной состоятельности зад-
ней соединительной артерии проводится локация сег-
мента Р1 задней мозговой артерии. Далее проводится
компрессия гомолатеральной общей сонной артерии.
При отсутствии или функциональной несостоятельно-
сти задней соединительной артерии кровоток не ме-
няется. В случае ее функциональной состоятельности
отмечается усиление кровотока в лоцируемом сегмен-

те задней мозговой артерии (рис. 4.41).

Эти пробы позволяют также

оценить правильность эхолока-
ции передней и задней мозговых
артерий при их неудовлетвори-
тельной визуализации или ати-
пичном расположении. Для оцен-
ки правильности эхолокации
средней мозговой артерии иссле-

дуют сегмент Μ1. Далее проводят

компрессию гомолатеральной
общей сонной артерии, в ответ на
которую отмечается значитель-
ное снижение кровотока в лоци-
руемом сегменте. Следует ска-

зать, что проведение компресси-
онных проб в цветовом режиме
может существенно улучшить ка-
чество визуализации.

При транскраниальной двух-

мерной серошкальной эхографии
визуализации, по нашим и литера-

турным [42] (вскобках)данным, до-

ступны : средний мозг (ножки моз-
га) в 90-94% (49%) случаев, мост
мозга - в 84-88% (46%), мозже-
чок - в 86-88% (46%), зрительный
бугор - в 90-95% (48%), базальные
ганглии - в 76-79% (41 %), внутрен-
няя капсула-в 21-30% (11%), лоб-
ные доли мозга - в 76-80% (41%),
височные - в 90-94% (49%), те-
менные - в 84-87% (45%), заты-

лочные - в 70-75% (38%). Кроме

102

МЕТОДИКА ИССЛЕДОВАНИЯ СОСУДИСТОЙ СИСТЕМЫ

Рис. 4.38. Артерии основания головного мозга. Транскраниальное дуплексное
сканирование. Цветовое допплеровское кодирование.
А, В, Г. Виллизиев круг в режиме энергетического цветового допплеровского ко-
дирования. Б. Виллизиев круг в режиме цветового допплеровского кодирования

скорости (стрелками показано направление внутрипросветных потоков). Д. По-
звоночные и основная артерии в режиме цветового допплеровского кодирова-
ния по скорости (стрелками показано направление внутрипросветных потоков).
Е. Позвоночные и основная артерии в режиме цветового кодирования по скорос-
ти. Ж. Позвоночные и основная артерии в режиме конвергентного цветового доп-
плеровского кодирования. 3. Передние отделы Виллизиева круга в режиме кон-
вергентного цветового допплеровского кодирования. А, Е, Ж, 3. Схематически
показаны рамки инсонируемых полей.

АСА - передняя мозговая артерия; МСА - средняя мозговая артерия; РСА - зад-

няя мозговая артерия; А1, А2 - 1 -й и 2-й сегменты передней мозговой артерии;
Р1, Р2 - 1-й и 2-й сегменты задней мозговой артерии; ВР - ножки мозга; ВА -
основная артерия; VA - позвоночная артерия.

того, в 85-90% случаев удается по-
лучить изображение костных струк-
тур основания черепа, мозгового
серпа и намета мозжечка. Частота

визуализации разных структур моз-
га напрямую зависит от разрешаю-
щей способности ультразвукового
сканера и частоты используемого
при исследовании ультразвукового

датчика.

Основным ограничением при

исследовании как структур головно-
го мозга, так и интракраниальных
сосудов являются наличие и выра-
женность ультразвуковых окон,
прежде всего темпорального. В на-
ших наблюдениях темпоральное
ультразвуковое окно отсутствовало
у 12% пациентов, преимуществен-
но у женщин старше 60 лет. P. Martin
и соавт. [43] зафиксировали в воз-
растной группе 20-39 лет отсут-
ствие ультразвукового окна с одной
стороны у 1 из 115 обследованных,
в группе 40-59 лет - у 19% и в груп-
пе старше 60 лет - у 14%; с двух сто-
рон ультразвуковые окна отсутство-
вали у 9% пациентов.

Ограничением сканирования

через субокципитальное окно слу-
жат различные аномалии развития
шейного отдела позвоночника, в
частности аномалия Арнольда - Ки-
ари, а также грубые дегенератив-
ные изменения, обусловленные ос-
теохондрозом этого отдела.

Частота визуализации интра-

краниальных артерий в разных воз-
растных группах, по данным Р.
Martin и соавт. [43], представлена в

таблице 4.5.

Все артерии, принимающие

участие в кровоснабжении головно-

го мозга характеризуются низким
периферическим сопротивлением.

Для них типичны относительно вы-
сокая величина диастолической со-
ставляющей и низкие параметры

индексов периферического сопро-

тивления (рис. 4.42). Исследование

кровотока в артериях возможно

лишь при сочетании В-, цветового

и спектрального допплеровского
режимов.

Получаемые количественные

показатели кровотока у практичес-
ки здоровых лиц вариабельны и за-
висят от показателей системного
артериального давления на момент
исследования, времени суток, эмо-
ционального фона, наличия факто-
ра курения (времени от момента

выкуривания последней сигареты),

103
